HW90B16939 - Machine à laver HAIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver
Marque	Haier
Modèle	HW90B16939
Capacité de lavage	9 kg

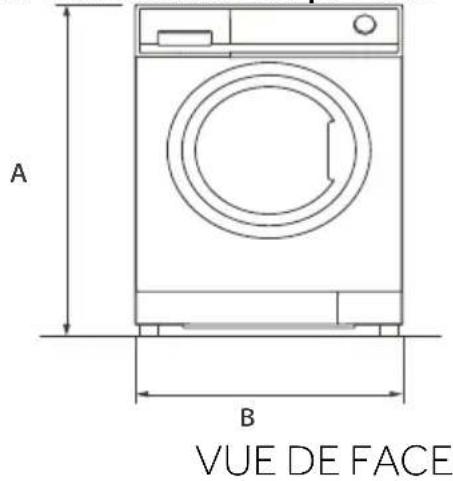

Dimensions (H × L × P)	850 × 595 × 670 mm
Poids net	72 kg
Alimentation électrique	220-240 V ~ 50 Hz, 10 A
Puissance maximale	2000 W
Pression d'eau	0,03 - 1 MPa
Programmes de lavage	15 programmes : Coton, Synthétique, Mix, Duvet, Anti-allergie, Baby Care, T-shirt, Essorage, Eco 40-60, Coton 20°C, Délicat, Laine, Rapide, Express 15', Refresh
Fonctions spéciales	Fin différée, Anti-froissage, Rinçage+, Sécurité enfants, Réglage température et vitesse d'essorage
Vitesse d'essorage maximale	1600 tr/min (programme Coton)
Température maximale de lavage	90 °C
Type de détergent	Poudre ou liquide, selon programme
Entretien courant	Nettoyage régulier du filtre de pompe, du tiroir à lessive et du filtre d'arrivée d'eau
Dispositifs de sécurité	Verrouillage enfant, verrouillage automatique de porte
Accessoires fournis	Flexible d'arrivée d'eau, bouchons obturateurs, pads de réduction de bruit
Service après-vente	Contactez votre revendeur local ou le service client Haier (pièces d'origine)

FOIRE AUX QUESTIONS - HW90B16939 HAIER

Comment activer la sécurité enfants sur mon Haier HW90B16939 ?

Après avoir sélectionné un programme et démarré, appuyez simultanément sur les boutons Fin différée et Anti-froissage pendant 3 secondes. L'écran affiche un symbole de verrouillage. Pour désactiver, répétez l'opération.

Que faire si le code d'erreur CLR FLtr s'affiche ?

Ce code indique un problème de vidange. Nettoyez le filtre de la pompe et vérifiez que le tuyau de vidange n'est pas obstrué ou plié. Consultez la section Dépannage de la notice.

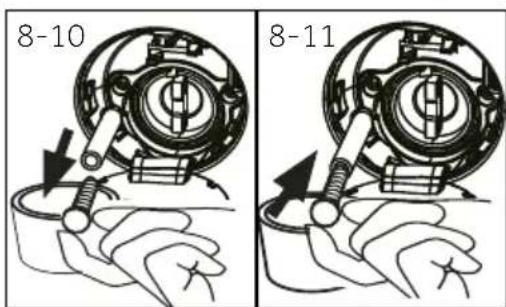

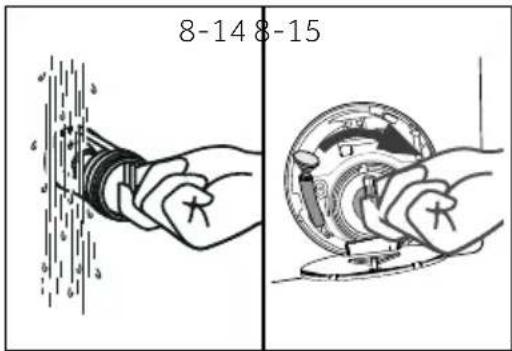

Comment nettoyer le filtre de la pompe ?

Éteignez la machine et débranchez-la. Ouvrez le volet d'entretien, placez un récipient, dévissez le filtre en tournant dans le sens horaire, retirez les impuretés, nettoyez-le à l'eau courante et remontez-le. Attention : l'eau peut être chaude.

Pourquoi ma machine ne vidange-t-elle pas ?

Causes possibles : filtre de pompe bouché, tuyau de vidange obstrué ou mal installé, ou hauteur de vidange incorrecte. Nettoyez le filtre et vérifiez le tuyau (hauteur entre 80 et 100 cm).

Comment utiliser la fonction fin différée ?

Sélectionnez votre programme, appuyez sur le bouton Fin différée pour choisir un délai (par incréments de 30 min jusqu'à 24 h). Appuyez ensuite sur Start/Pause pour lancer le décompte. Déconseillé avec du détergent liquide.

Quelle est la capacité maximale de lavage ?

La capacité maximale est de 9 kg pour les programmes Coton et Eco 40-60. Pour les autres programmes, consultez le tableau des programmes dans la notice.

Comment désactiver le signal sonore ?

Mettez l'appareil en marche, sélectionnez le programme Mix, puis appuyez simultanément sur les boutons Fin différée et Temp. pendant 3 secondes. 'bEEP OFF' s'affiche. Pour réactiver, recommencez.

Que faire en cas de panne de courant pendant un cycle ?

Le programme est sauvegardé. À la remise sous tension, le cycle reprend. Si l'eau est chaude, attendez qu'elle refroidisse avant d'ouvrir la porte. En cas d'urgence, utilisez le levier de déverrouillage situé sous le volet d'entretien.

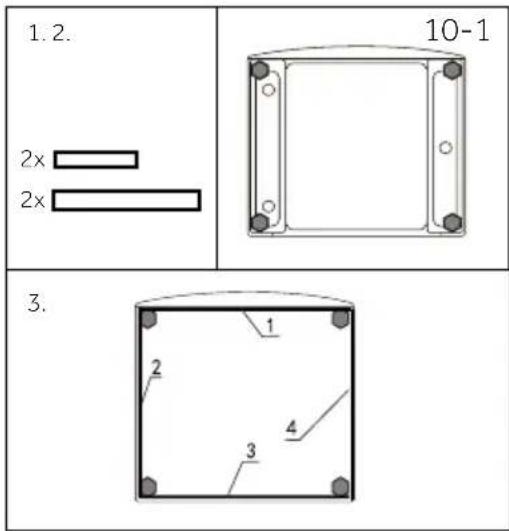

Comment installer les pads de réduction de bruit ?

Inclinez la machine sur le côté, retirez les pads et leur film protecteur, puis collez-les sous la carrosserie aux emplacements indiqués (2 longs, 2 courts). Remettez la machine à l'endroit.

Quel type de détergent utiliser ?

Utilisez un détergent adapté au programme : poudre pour coton et synthétique, liquide pour délicats ou laine. Suivez les recommandations du fabricant. Pour la fin différée, évitez le détergent liquide.

MODE D'EMPLOI HW90B16939 HAIER

Einduitstel Fin différée

Fin différée

Anti-froissage

Manuel d'utilisation lave-linge

HW80-B16939S8 HW90-B16939S8 HW100-B16939S8 HW80-B16939 HW90-B16939 HW100-B16939

Veuillez lire attentivement ces instructions avant d'utiliser l'appareil. Ces instructions sont des informations utiles vous permettant de mieux exploiter cet appareil, et vous assurer une installation, une utilisation et un entretien sécurisés et adéquats.

Veuillez conserver ce manuel dans un endroit approprié afin de toujours vous y référer pour une utilisation sûre et adéquate de l'appareil.

Si vous devez vendre, donner ou abandonner l'appareil pour cause de déménagement, assurez-vous également de laisser ce manuel afin que le prochain utilisateur puisse maîtriser l'appareil, notamment les règles de sécurité.

Légende

Attention – Consignes importantes de sécurité

Informations générales et conseils

Informations sur l'environnement

Contribuez à la protection de l'environnement et de la santé humaine. Veuillez mettre les emballages au rebut dans les contenants prévus pour leur recyclage. Contribuez à recycler les déchets d'appareils électriques et électroniques. Ne mettez pas au rebut les appareils marqués de ce symbole avec les ordures ménagères. Veuillez déposer l'appareil dans votre usine de recyclage locale ou prendre contact avec votre bureau municipal.

Risque de blessure ou d'asphyxie!

Débranchez l'appareil de toute alimentation principale. Coupez le câble secteur et mettez-le au rebut. Enlevez le verrou de la porte pour éviter qu'un enfant ou un animal domestique ne soit coincé dans l'appareil.

Sommaire

1- Consignes de sécurité.... 4 2- Description de l'appareil.... 7 3- Panneau de commande.... 8 4- Programmes.... 11 5- Consommation.... 12 6- Utilisation quotidienne.... 13 7- Lavage écologique.... 18 8- Entretien et nettoyage.... 19 9- Dépannage.... 22 10- Installation.... 25 11- Informations techniques.... 29 12- Service à la Clientèle.... 30

Avant la première utilisation

▶Vérifiez qu'il n'existe aucun dommage lié au transport. ▶Retirez tous les boulons de transport. ▶Retirez tous les emballages et tenez-les hors de portée des enfants. ▶Il faut toujours au moins deux personnes pour la manipulation de l'appareil, car il est lourd.

Utilisation quotidienne

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou sans expérience et connaissances, si elles sont encadrées ou formées à l'utilisation sécurisée de l'appareil et comprennent les risques y relatifs. ▶Tenez les enfants de moins de 3 ans hors de portée de l'appareil, sauf s'ils sont en permanence surveillés. ▶Les enfants ne doivent pas jouer avec l'appareil. ▶Ne laissez pas un enfant ou un animal domestique s'approcher de l'appareil lorsque la porte est ouverte. ▶Tenez les produits de lavage hors de la portée des enfants. ▶Remontez les fermetures éclair, recousez les éléments mal fixés et faites attention aux petits articles pour éviter que le linge ne s'emmêle. Si nécessaire, utilisez un sac ou un filet approprié. ▶Évitez de toucher ou d'utiliser l'appareil lorsque vous êtes pieds nus ou lorsque vos mains ou vos pieds sont mouillés ou humides. ▶Évitez de couvrir l'appareil pendant qu'il fonctionne ou après utilisation, pour laisser l'humidité s'évaporer. - Évitez de déposer des objets lourds ou des sources de chaleur ou d'humidité sur l'appareil. ▶Évitez d'utiliser ou de conserver du détergent inflammable ou des agents de nettoyage à sec à proximité de l'appareil. ▶Évitez d'utiliser un pulvérisateur inflammable à proximité de l'appareil. ▶Évitez de laver des vêtements traités avec des solvants dans l'appareil sans les avoir préalablement séchés à l'air.

Utilisation quotidienne

• Évitez de retirer ou d'insérer la fiche en présence de gaz inflammables. Évitez de laver à chaud le caoutchouc mousse ou les matériaux similaires à l'éponge à une température élevée. Évitez de laver tout linge sali par la farine. Évitez d'ouvrir le tiroir à lessive pendant le cycle de lavage. Évitez de toucher la porte pendant le lavage, car elle devient chaude.
• Évitez d'ouvrir la porte si l'eau est visible à travers le hublot. Évitez d'ouvrir la porte en la forçant. Elle est équipée d'un système de verrouillage et s'ouvre quelques instants après la fin du cycle de lavage. Arrêtez l'appareil après chaque programme de lavage et avant d'entreprendre tout entretien, et débranchez l'appareil de l'alimentation électrique pour économiser l'énergie et pour des fins de sécurité. ▶ Tenez la fiche et non le câble pour débrancher l'appareil.

Entretien et nettoyage

▶ Assurez-vous que les enfants sont sous surveillance s'ils effectuent le nettoyage et l'entretien. Débranchez l'appareil de l'alimentation électrique avant d'entreprendre tout entretien. ▶ Gardez la partie inférieure du hublot propre et ouvrez la porte et le tiroir à lessive lorsque l'appareil est en marche. N'utilisez pas un pulvérisateur d'eau ou un nettoyant à vapeur pour nettoyer l'appareil. Faites remplacer le cordon d'alimentation endommagé par le fabricant, son représentant ou par des personnes qualifiées uniquement afin d'éviter tout risque. N'essayez pas de réparer vous-même l'appareil. En cas de réparation, veuillez contacter notre service clientèle. ▶ Retirez de l'appareil tous les objets étrangers tels que les objets métalliques, les produits chimiques, les marchandises fragiles, les bougies allumées, les cigarettes allumées, etc.

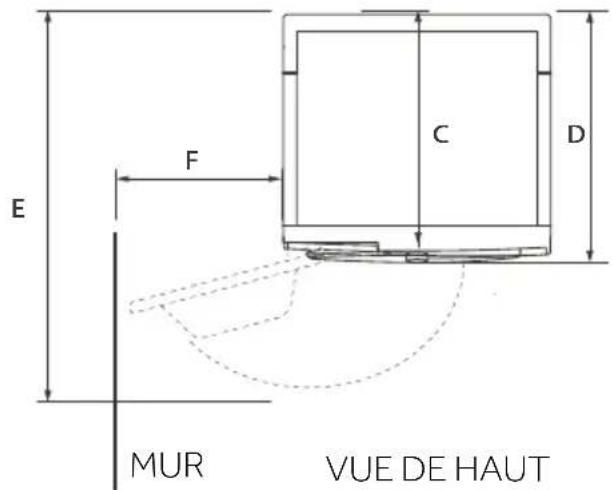

Installation

Placez l'appareil dans un endroit bien ventilé. Choisissez un emplacement qui permet d'ouvrir complètement la porte. N'installez jamais l'appareil à l'extérieur dans un endroit humide, ou dans un lieu qui serait sujet à des fuites d'eau, comme en dessous ou à proximité d'un bloc-évier. En cas de fuite d'eau, coupez l'alimentation électrique et laissez le lave-linge sécher naturellement.

Installation

Installez ou utilisez l'appareil uniquement dans des endroits où la température est supérieure à 5 °C. - Évitez de placer l'appareil directement sur un tapis ou près d'un mur ou d'un meuble. ▶N'installez pas l'appareil en direction des rayons solaires ou à proximité des sources de chaleur (par exemple, les cuisinières, chauffe-eau). Vérifiez que les informations électriques sur la plaque signalétique sont conformes à l'alimentation électrique. Si ce n'est pas le cas, veuillez contacter un électricien. Évitez d'utiliser des adaptateurs multiprises et des rallonges. ▶Assurez-vous d'utiliser uniquement l'ensemble de cordon électrique et de tuyau d'arrivée d'eau livré. ▶Assurez-vous que le cordon d'alimentation et la prise ne sont pas endommagés. S'ils sont endommagés, veuillez les faire remplacer par un électricien. ▶Pour l'alimentation électrique, utilisez une prise avec mise à la terre différente, facilement accessible après l'installation. Mettez à la terre cet appareil. Uniquement pour le Royaume-Uni : Cet appareil est équipé d'un câble d'alimentation avec fiche à 3 fils (mise à la terre) respectant les normes de la prise à 3 fils (mise à la terre). Ne coupez jamais ou ne démontez jamais le troisième fil (mise à la terre). Après l'installation de l'appareil, la prise doit être accessible. ▶Assurez-vous que les joints et raccords du flexible d'arrivée d'eau sont serrés et qu'il n'y a pas de fuite.

Utilisation prévue

Cet appareil est conçu pour le linge lavable au lave-linge uniquement. Suivez à chaque fois les instructions fournies sur l'étiquette de chaque vêtement. Il est également conçu exclusivement pour un usage domestique à l'intérieur de la maison. Il n'est pas destiné à un usage commercial ou industriel.

Aucune modification ou altération de cet appareil n'est autorisée. L'utilisation inappropriée vous expose à des risques et à la perte de tous les droits de garantie et de responsabilité.

Remarque:

En raison des modifications techniques et des divers modèles, les illustrations des chapitres suivants peuvent être différentes de votre modèle.

2.1 Description de l'appareil

Partie avant (Fig. 2-1) : Côté arrière (Fig. 2-2) :

1 Tiroir à lessive/adoucissant

5 Porte du lave-linge

2 Plan de travail

Volet d'entretien

3 Sélecteur de programme

7 Pieds ajustables

4 Panneau

2-2

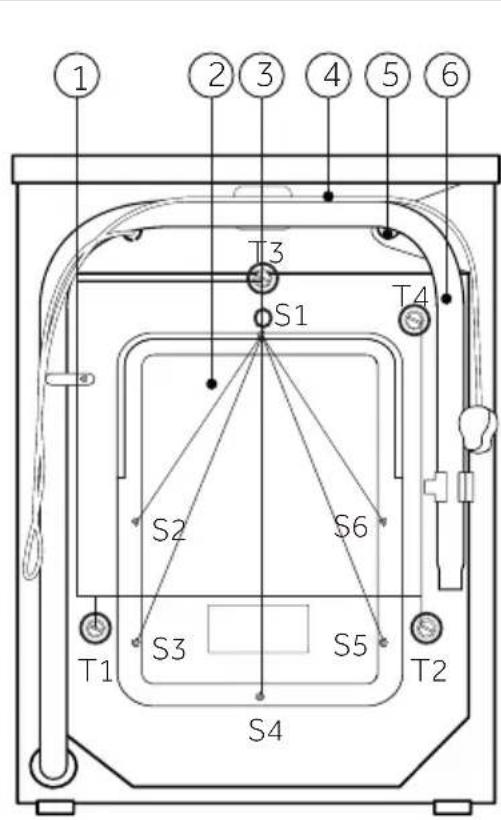

1 Boulons de transport (T1-T4) 2 Vis du couvercle arrière 3 Vis du couvercle arrière (S1-S6) 4 Cordon d'alimentation 5 Vanne d'arrivée d'eau 6 Tuyau de vidange

2.2 Accessoires

Vérifiez les accessoires et la documentation suivant cette liste (Fig. 2-3):

Flexible d'arrivée d'eau

5 Bouchons obturateurs

Pads de réduction de bruit Carte de garantie

Manuel d'utilisation 2-3

3-Panneau de commande

3-1

1 Sélecteur de programme

3 Tiroir à lessive/adoucissant

5 Bouton « Start/Pause »

2 Écran

4 Boutons de fonction

Remarque : signal sonore

Le signal sonore retentit dans les cas suivants :

▶ lorsque vous appuyez sur un bouton;

▶ lorsque vous tournez le sélecteur de programme;

Vous pouvez désactiver le signal sonore en cas de besoin : voir la section UTILISATION QUOTIDIENNE (voir P17 6.13).

3-2 OFF

Tournez le bouton sur n'importe quelle position (en dehors de la position OFF) afin de démarrer la machine. Tournez le bouton sur la position OFF pour éteindre la machine (Fig. 3-2).

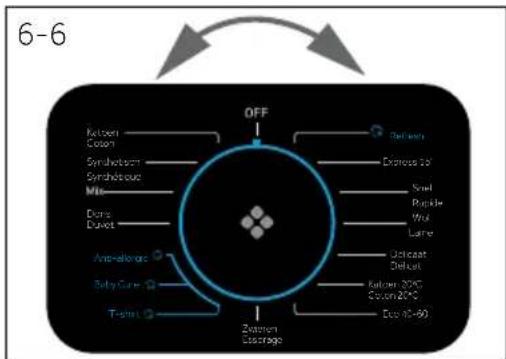

3.2 Sélecteur de programme

En tournant le bouton (Fig. 3-3), il est possible de sélectionner l'un des 15 programmes (en dehors des programmes OFF et Spin qui ne sont pas inclus). La LED s'allume et ses paramètres par défaut s'affichent.

3.3 Écran

L'écran (Fig. 3-4) affiche les informations suivantes :

▶ Durée du lavage

▶ Fin différée

▶ Codes d'erreur et informations sur l'entretien

▶ Boutons de fonction et bouton « Start/Pause »

▶Lavage à la vapeur

▶Verrouillage de la porte

▶Verrouillage enfant

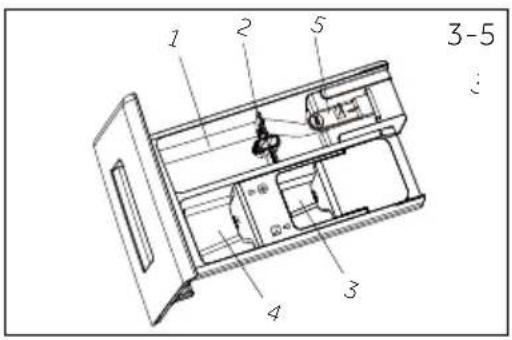

3.4 Tiroir à lessive

Ouvrez le tiroir. Il contient les compartiments suivants (Fig. 3-5):

1: Compartiment à détergent en poudre ou en liquide 2 : Volet de sélection du détergent, le soulever pour le détergent en poudre, le garder baissé pour le détergent liquide. 3: Compartiment pour désinfectant. 4: Compartiment pour adoucissant. 5: Languette de verrouillage, appuyez dessus pour ôter le tiroir du distributeur.

La recommandation relative au type de détergents convient aux différentes températures de lavage. Veuillez vous référer au manuel du détergent (voir P11).

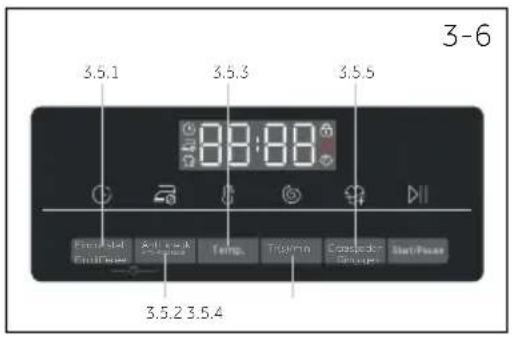

3.5 Boutons de fonctions

Les boutons de fonction (Fig. 3-6) activent des options supplémentaires du programme sélectionné avant son démarrage. Les indicateurs correspondants s'affichent à l'écran. Toutes les fonctions se désactivent lorsque vous éteignez l'appareil ou lorsque vous configurez un nouveau programme. Si un bouton dispose de plusieurs options, vous pouvez sélectionner l'option souhaitée en appuyant de manière séquentielle sur le bouton. En appuyant sur les boutons, lorsqu'il est en lumière terne, la fonction est désélectionnée ; lorsqu'il est en lumière vive, la fonction est sélectionnée.

Remarque : paramètres d'usine

Pour garantir des résultats optimaux dans chaque programme, Haier a défini avec précision les paramètres par défaut. En l'absence d'indications particulières, nous vous recommandons d'utiliser les paramètres par défaut.

3.5.1- Bouton de fonction « fin différée

Appuyez sur ce bouton (Fig. 3-7) pour démarrer le programme avec une fin différée. Vous pouvez repousser la fin du programme par incrément de 30 minutes, de 0,5 à 24 h (Le temps de fin sera plus long que le temps du programme d'origine). Par exemple, si l'écran affiche « 6 : 30 », le cycle du programme s'achève dans 6 heures et 30 minutes. Touchez le bouton « Start/Pause » pour activer le délai de fin différée. Ne s'applique pas au programme "Essorage" et "Rafraîchir".

3-7

Enduit stel Fin différée

Remarque : détergent liquide

Si vous utilisez un détergent liquide, il n'est pas recommandé d'activer la fin différée.

3.5.2-Bouton de fonction « anti-froissage

Pour les programmes susceptibles de sélectionner la fonction « Anti-froissage » (Fig. 3-8), appuyez sur le bouton « Anti-froissage » pour choisir cette fonction et l'icône correspondante s'allumera. Appuyez une nouvelle fois sur la touche ou sélectionnez un autre programme afin d'annuler cette fonction. Avec la fonction « Anti-froissage », la vitesse d'essorage maximale est fixée à 600 tr/min. Après l'essorage, le lave-linge fonctionne par intermittence pour secouer les vêtements afin d'éviter les moisissures et les odeurs, réduire les plis et les rendre plus lisses après l'étendage. Pendant le fonctionnement, l'écran LED affiche " - " " -- " " --- " " ----", et cette phase dure au maximum 12 heures. Pendant cette étape, les utilisateurs peuvent appuyer sur le bouton « Start/Pause » pour mettre un terme au programme à tout moment.

3-8

Anti-créquins Anti-froissage

3-Panneau de commande

3-9

Temp.

3-10

Tr(s)/min

3-11

Rinçage + Rinçage +

3-12

Start/Pause

3-13

Fin différée

Anti-froissage

3.5.3 Bouton de fonction « temp.

Appuyez sur ce bouton (Fig. 3.-9) pour changer la température de lavage du programme. Si aucune valeur ne s'illumine (l'affichage « -- »), l'eau ne sera pas chauffée.

3.5.4 Bouton de fonction « tr(s)/min

Appuyez sur ce bouton (Fig. 3.-10) pour changer ou désélectionner le programme d'essorage. Si aucune valeur ne s'illumine, l'affichage « ō » indique que le linge ne sera pas essoré.

3.5.5 Bouton « rinçage +

Appuyez sur ce bouton (Fig. 3-11) pour rincer le linge plus intensément avec de l'eau douce. Cette fonction est recommandée pour les personnes à la peau sensible. Vous pouvez sélectionner jusqu'à trois cycles en appuyant sur le bouton plusieurs fois. Ils s'affichent sur l'écran avec l'extension P--0/P--1/P--2/P--3. Différentes options de programme sont disponibles.

3.6 Bouton « start/pause

Appuyez légèrement sur ce bouton (Fig. 3-12) pour démarrer ou arrêter le programme actuellement affiché. Le voyant LED au-dessus du bouton s'allume pendant le réglage, l'exécution ou l'interruption soudaine du programme.

3.7 Sécurité enfants

Choisir un programme puis démarrer, touchez le bouton « Fin différée » et « Anti-froissage » (Fig.3-13) pendant 3 secondes simultanément pour bloquer tous les éléments du panneau contre l'activation, l'affichage du panneau s'affiche. Pour le déverrouillage, appuyez à nouveau sur les deux boutons, l'indicateur de verrouillage enfant s'allume lorsque le verrouillage enfant fonctionne. Cette fonction est optionnelle lors du fonctionnement de l'appareil.

L'écran affiche cl ol - (Fig. 3-14) si vous appuyez sur le bouton lorsque la sécurité enfants est activée. Aucun changement ne s'opère.

Procédure de vérification du nombre de cycles effectués par la

Procédure : en mode veille, sélectionnez d'abord le programme « coton », puis appuyez simultanément sur les boutons « temp » et « speed » ; le nombre de cycles de fonctionnement s'affiche pendant 2 secondes puis revient à l'interface de veille. Le cumul des cycles en cours d'exécution ajoutera 1 après la fin du programme. L'affichage des cycles en cours doit être réglé sur des données de 16 bits. Lorsqu'il dépasse la barre de 9999, il passera à l'affichage hexadécimal.

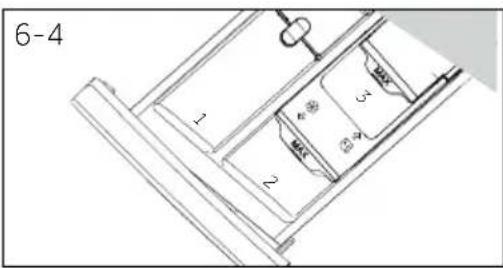

Compartiment à détergent pour :

1 Lessive 2 Adoucisseur ou produit d'entretien 3 Désinfectant ^3)

Programme	Charge max.en kg en °C		Température1)plagesélectionnable	réréglage	Type de tissu	Vitesse d'essorage prérégléeen tr/min	Fonc-froissanceRinçage +Fin différée
	HW80/HW90/HW100
Coton	8/9/10 * à 90 40			•	Coton	1600	○○○
Synthétique	8/9/10 * à 60 40			•	Tissus synthétiques ou mixtes	1200	○○○
Mix	4/4,5/5 * à 60 30			•	Blanchisserie mélangée de coton et de synthétique légèrement souillée	1000	○○○
Duvet	2/2/2.5 * à 40 30			•	Duvet	800	○○○
Anti-allergie	8/9/10	* à 90	60	•	Coton 1000		○○○
Baby Care	4/4,5/5	* à 90	60	•	Coton/Synthétique	1000	○○○
T-shirt	2,5/3/3,5	* à 40	40	•	Coton/Synthétique	1000	○○○
Essorage	8/9/10	/	/	/	Tous les tissus	1000	○/ /
Eco 40-60 Eco 40-60	8/9/10	/	/	•	/	/	/ /
Coton 20°C	8/9/10	/	/	•	Coton	1000	○○○
Délicat	2/2/2.5 * à 30 30			•	Linge délicat et soie	600	○○○
Laine	1	* à 40	*	•	Tissu en laine ou à teneur en laine lavable en machine	800	/ ○
Rapide	8/9/10	* à 40	40	•	Coton/Synthétique	1000	○○○
Express 15'	1	* à 40	*	•	Coton/Synthétique	1000	○○○
Refresh	1	/	/	/	Coton/Synthétique	/	/ /

* L'eau n'est pas chauffée. 1) Choisissez 90 °C comme température de lavage uniquement pour des exigences hygiéniques particulières. 2) Réduisez la quantité de détergent parce que la durée du programme est courte. 3) Veuillez sécher le vêtement à l'air après utilisation du programme refresh, car les odeurs sont éliminées par la vapeur et le vêtement sera légèrement humide. Assurez-vous d'une pression d'eau standard. La conception et les spécifications sont sujettes à modifications sans préavis à des fins d'amélioration de la qualité.

Scanner le code QR sur l'étiquette de l'énergie pour obtenir des informations sur la consommation d'énergie. La consommation d'énergie réelle peut différer de celle déclarée selon les conditions locales.

Remarque : pesée automatique

L'appareil est équipé d'une option de détection de la charge. Lorsque la charge est faible, l'énergie, l'eau et le temps de lavage seront réduits automatiquement dans certains programmes. La durée d'affichage par défaut peut varier en fonction du poids de la charge, impliquant le programme "Mixte, Synthétique, Coton, Coton 20°C, Eco 40-60".

Informations indicatives (selon le règlement de la Commission (UE) 2019/2023):

Capacité nominale	Programme	(kg)	(HH:MM)	ENERG ^✝ (kWh/cycle)	(L/cycle)	Tempéra-ture maximale (°C)	Vitesse effective (tr/min)	Humidité résiduelle (%)
	Eco 40-60 8,0		3:38	0.680	62.0	30	1530	53.0
	Eco 40-60 4,0		2:45	0.475	41.0	30	1530	52.0
8 kg	Eco 40-60 2,0		2:40	0.245	31.0	25	1530	55.0
	Coton 20°C 8,0		1:00	0.320	75.0	20	1000	65.0
	Coton 60°C 8,0		1:40	1.800	75.0	57	1600	50.0
	Laine 30°C 2,0		0:45	0.350	38.0	30	800	37.0
	15 minutes rapide 30°C	2,0	0:23	0.350	38.0	30	1000	65.0
	Eco 40-60 9,0		3:48	0.760	70.0	32	1550	52.0
	Eco 40-60 4,5		2:52	0.525	44.0	32	1550	52.0
9 kg	Eco 40-60 2,5		2:45	0.248	33.0	25	1550	54.0
	Coton 20°C 9,0		1:10	0.330	80.0	20	1000	65.0
	Coton 60°C 9,0		1:57	2.000	80.0	57	1600	50.0
	Laine 30°C 2,0		0:50	0.380	40.0	30	800	37.0
	15 minutes rapide 30°C	2,5	0:28	0.380	40.0	30	1000	65.0

Les valeurs indiquées pour les programmes autres que le programme Eco 40-60 et le cycle de lavage et de séchage sont uniquement indicatives.

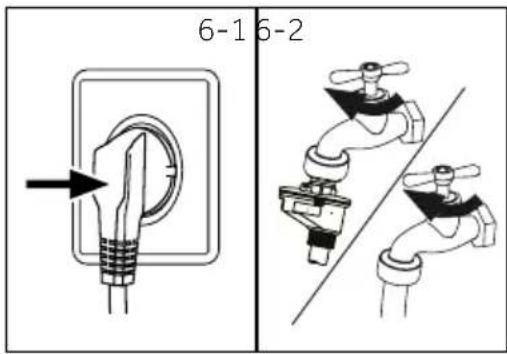

6.1 Alimentation

Raccordez le lave-linge à une alimentation (220 V à 240 V~/50 Hz; Fig. 6-1). Veuillez également vous référer à la section INSTALLATION (voir p. 28).

6.2. Raccordement à l'approvisionnement d'eau

▶Avant le raccordement, assurez-vous de la propreté et de la clarté du dispositif d'arrivée d'eau. ▶Ouvrez le robinet (Fig. 6-2).

Remarque : étanchéité

Avant l'utilisation, vérifiez la présence de fuites sur les joints entre le robinet et le flexible d'arrivée d'eau en ouvrant le robinet.

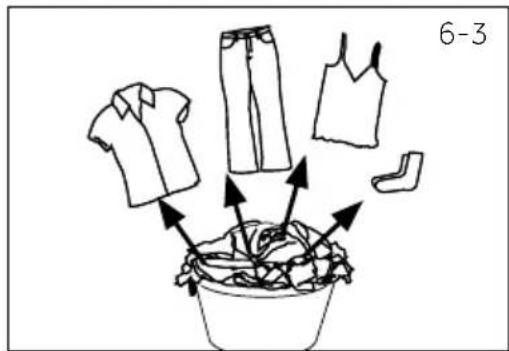

6.3 Préparation du linge

▶ Triez les vêtements en fonction du tissu (coton, synthétique, laine ou soie) et de leur niveau de saleté (Fig. 6-3). Faites attention aux consignes d'entretien des étiquettes de lavage. ▶ Séparez les vêtements blancs des vêtements de couleur. Lavez d'abord les textiles de couleur à la main pour savoir s'ils se décolorent ou s'abîment. ▶ Videz les poches (clés, pièces de monnaie, etc.) et retirez les objets de décoration très durs (broches). ▶ Pour l'entretien des vêtements sans ourlets, du linge délicat et les textiles finement tissés comme les rideaux, mettez-les dans un sac de lavage (le nettoyage à la main ou à sec est plus indiqué). ▶ Fermez les fermetures à glissières, les attaches et les crochets velcro et assurez-vous que les boutons sont solidement cousus. ▶ Placez les vêtements sans ourlets solides, les sous-vêtements délicats (Dessous) et les petits articles tels que les chaussettes, les ceintures, les soutiens-gorge, etc. dans un sac de lavage. Dépliez les grandes pièces de tissu telles que les draps de lit et les couvre-lits, etc. ▶ Retournez les jeans et les tissus imprimés, décorés ou aux couleurs vives ; lavez-les séparément si possible.

Les articles non textiles, desserrés ou tranchants peuvent causer des dysfonctionnements ainsi qu'endommager les vêtements et l'appareil.

6-Utilisation quotidienne

Tableau d'entretien

Lavage
	Lavable jusqu'à 95°C programme normal		Lavable jusqu'à 60°C programme normal	Lavable à 60°C maxi-mum programme pour linge délicat
	Lavable jusqu'à 40°C programme normal		Lavable à 40°C maxi-mum programme pour linge délicat	Lavable jusqu'à 40°C programme très doux
	Lavable jusqu'à 30°C programme normal		Lavable à 30°C maxi-mum programme pour linge délicat	Lavable jusqu'à 30°C programme très doux
	Lavage à la main max. 40°C		Ne pas laver
Blanchiment
	Blanchiment autorisé Oxygène unique-ment/ non chloré			Ne pas blanchir
Séchage
	Séchage par culbu-tage possible température normale		Séchage par culbu-tage possible température basse
	Séchage sur corde Séchage à plat
Repassage
	Repassage à une tem-pérature maximale jusqu'à 200°C		Repassage à une température moyenne jusqu'à 150°C
	Ne pas repasser
Entretien professionnel des textiles
	Nettoyage à sec au tétracloréthène		Nettoyage à sec aux hydrocarbures
	Nettoyage profes-sionnel par voie humide		Évitez tout net-toyage professionnel par voie humide

Blanchiment

	Blanchiment autorisé Ox	e unique-ment/ non chloré		Ne pas blanchir
Séchage
	Séchage par culbu-tage possible température normale		Séchage par culbu-tage possible température basse
	Séchage sur corde Séchage à plat

Séchage

	Séchage par culbu-tage possible température normale		Séchage par culbu-tage possible température basse		Ne pas passer au sèche-linge
	Séchage sur corde Sécha

Repassage

	Repassage à une température maximale jusqu'à 200°C		Repassage à une température moyenne jusqu'à 150°C		Repassage à une température basse de 110 °C ; sans vapeur (le repassage à la vapeur peut provoquer des dommages irréversibles)
	Ne pas repasser

Entretien professionnel des textiles

	Nettoyage à sec au tétracloréthène		Nettoyage à sec aux hydrocarbures	Évitez tout nettoyage à sec
	Nettoyage professionnel par voie humide		Évitez tout nettoyage professionnel par voie humide

6.4 Chargement de l'appareil

▶ Insérez le linge, pièce par pièce

▶ Ne surchargez pas l'appareil. Notez les différentes charges maximales en fonction des programmes ! Règle générale pour la charge maximale : gardez une distance de six pouces entre la charge et la partie supérieure du tambour. ▶ Fermez bien la porte. Assurez-vous qu'aucune pièce de linge n'est pincée.

6.5 Sélectionner le détergent

L'efficacité et la performance du lavage dépendent de la qualité du détergent utilisé. Utilisez exclusivement un détergent homologué pour le lavage en machine. Le cas échéant, utilisez des détergents spéciaux (par exemple, pour les synthétiques et les lainages.) ▶ Respectez les recommandations du fabricant du détergent. N'utilisez pas d'agents de nettoyage à sec tels que le trichloréthylène ou tout autre produit similaire.

Choisissez le détergent le mieux adapté

Programme	Type de détergent
	Universel Couleur Délicat Spécial Adoucissant
Coton	L/P L/P -- o
Synthétique	- L/P -- o
Mixte	L L/P -- o
Couette	-- L	L/P -
Soin allergique	L/P L/P -- o
Baby Care	-- L/P	L/P	o
Chemise	L/P L/P -- o
Essorage	--	--	-
Eco 40-60	L/P	L/P	-- o
Coton 20°C	L/P	L/P	-- o
Délicat	-- L/P	L/P	o
Laine	-- L/P	L/P	o
Rapide	L/P	L	-- o
Rapide 15^2	L	L	-- o
Refresh	--	--	-

L = détergent liquide ou en gel P = détergent en poudre O = facultatif -- = non Si vous utilisez un détergent liquide, il n'est pas recommandé d'activer la fin différée.

Voici nos recommandations :

▶ Détergent en poudre : 20°C à 90°C (utilisation optimale : 40-60°C) ▶ Détergent couleur : 20°C à 60°C (utilisation optimale : 30-60°C) ▶ Détergent laine/vêtement délicat : 20 °C à 30 °C (= utilisation optimale : 20-30°C)

* Choisissez 90 °C comme température de lavage uniquement pour des exigences hygiéniques particulières.

* Si vous choisissez de régler la température de l'eau à 60 °C ou à plus de 60 °C, nous vous conseillons d'utiliser moins de détergent. Veuillez utiliser le désinfectant spécial, approprié pour les vêtements en coton ou en tissu synthétique.

Il est préférable d'utiliser moins de détergents en poudre ou des détergents en poudre qui ne produisent pas de mousse.

6-Utilisation quotidienne

6.6 Ajout de détergent

1. Faites glisser le tiroir à lessive hors de son emplacement.
2. Ajoutez la quantité de détergent nécessaire dans les compartiments respectifs (Fig. 6-4).
3. Repoussez doucement le tiroir.

▶ Retirez les résidus de détergent du tiroir à lessive avant le prochain cycle de lavage. ▶ N'utilisez pas trop de détergent ou d'adoucissant. ▶ Veuillez suivre les instructions spécifiées sur l'emballage du détergent. - Ajoutez toujours le détergent avant de lancer le cycle de lavage. ▶ Diluez le détergent liquide concentré avant de l'ajouter. ▶ N'utilisez pas de détergent liquide si vous avez sélectionné la fonction « Fin différée ». - Sélectionnez avec soin les paramètres du programme en fonction des symboles d'entretien indiqués sur les étiquettes de linge et selon le tableau de programme.

6.7 Mettez l'appareil en marche.

Tournez le bouton sur n'importe quelle position (en dehors de la position OFF) afin de démarrer la machine. Tournez le bouton sur la position OFF pour éteindre la machine (Fig. 6-5).

6.8 Sélection d'un programme

Pour obtenir des résultats optimaux lors du lavage, sélectionnez un programme qui convient au degré de saleté et au type de linge.

Tournez le bouton des programmes (Fig. 6-6) pour sélectionner le programme adéquat. Le voyant LED correspondant au programme sélectionné s'allume et les paramètres par défaut s'affichent.

Remarque : suppression des odeurs

Avant la première utilisation, nous vous recommandons de lancer le programme « COTON +90 °C » +600 tr/min à vide et d'insérer une petite quantité de lessive dans le compartiment du produit de lavage (2) ou le nettoyant spécial de machine pour éliminer les résidus potentiellement gênants.

6.9 Ajout de sélections individuelles

Sélectionnez les options et les paramètres requis (Fig. 6-7) ; reportez-vous à la section PANNEAU DE COMMANDE.

6.10 Démarrage du programme de lavage

Appuyez sur le bouton « Start/Pause » (Fig. 6-8) pour lancer le programme. Le voyant LED du bouton « Start/Pause » cesse de clignoter et s'allume continuellement. L'appareil fonctionne selon les réglages actuels. Pour effectuer des modifications, vous devez annuler le programme.

6-8

6.11 Interruption - annulation du programme de lavage

Pour interrompre un programme en cours, appuyez sur «Start/Pause». Le voyant LED au-dessus du bouton clignote. Appuyez à nouveau sur ce bouton pour reprendre l'opération.

Pour annuler un programme en cours et tous ses paramètres individuels

1. Appuyez sur le bouton « Start/Pause » pour interrompre le programme en cours.
2. Appuyez sur le bouton « Marche/Arrêt » pendant 2 secondes environ pour arrêter l'appareil.
3. Appuyez sur le bouton « Marche/Arrêt » pour mettre l'appareil en marche, lancez le programme d'essorage et sélectionnez « pas de vitesse » (les voyants de vitesse sont éteints) pour vidanger l'eau.
4. Après avoir fermé le programme pour redémarrer l'appareil, sélectionnez un nouveau programme et lancez-le.

Marque : verrouillage de la porte

Pour des raisons de sécurité, la porte du lave-linge est temporairement verrouillée pendant les cycles de lavage. Vous ne pouvez ouvrir la porte qu'à la fin du programme ou qu'après son annulation correcte (voir la description ci-dessus). En cas de niveau d'eau élevé ou de température d'eau élevée ou pendant l'essorage, il est impossible d'ouvrir la porte; le symbole End s'affiche.

1. La machine s'arrête automatiquement.
2. Retirez le linge le plus tôt possible pour le faire avec précaution et pour éviter qu'il ne se froisse davantage.
3. Fermez l'arrivée d'eau.
4. Débranchez la prise d'alimentation.
5. Ouvrez la porte pour éviter toute formation d'humidité et l'apparition d'odeurs. Laissez-la ouverte lorsque vous n'utilisez pas la machine.

Marque : mode veille / économiseur d'énergie

Une fois l'appareil mis en marche, il rentre en mode Veille si vous ne l'utilisez pas au bout de 2 minutes avant le lancement du programme ou à la fin de celui-ci. L'écran s'éteint. Ceci permet d'économiser l'énergie.

6.13 Activation ou désactivation de l'alarme

Vous pouvez désactiver le signal sonore en cas de besoin :

1. Mettez l'appareil en marche.
2. Sélectionnez le programme MIXTE.
3. Appuyez simultanément sur les boutons « Fin différée » et « Temp. » pendant environ 3 secondes. "bEEP OFF" s'affiche et l'alarme se désactive.

Pour activer l'alarme, appuyez une nouvelle fois sur ces deux boutons simultanément. "BEEP On" s'affiche.

Utilisation respectueuse de l'environnement

Pour une meilleure utilisation de l'énergie, de l'eau, du détergent et du temps, tenez-vous-en à la charge maximale recommandée. ▶ Ne surchargez pas l'appareil (à l'aide de la main, faites un dégagement en largeur au-dessus du linge). Pour le linge pas trop sale, sélectionnez le programme Lavage rapide. ▶ Mettez les doses exactes de chaque produit de lavage. - Choisissez la température de lavage adéquate la plus basse - les détergents modernes nettoient efficacement en dessous de 60 °C. ▶ Optimisez les paramètres par défaut uniquement pour les taches importantes. - Sélectionnez la vitesse d'essorage maximale en cas d'utilisation d'un sèche-linge domestique.

Le programme eco 40-60 est capable de nettoyer du linge en coton normalement sale déclaré lavable à 40°C ou 60°C, dans le même cycle, et que ce programme est utilisé pour évaluer la conformité à la législation européenne sur l'écoconception. Les programmes les plus efficaces en termes de consommation d'énergie sont généralement ceux qui fonctionnent à des températures plus basses et sur une durée plus longue. ▶ Le bruit et la teneur en humidité résiduelle sont influencés par la vitesse d'essorage : plus le bruit est élevé et plus la teneur en humidité résiduelle est faible.

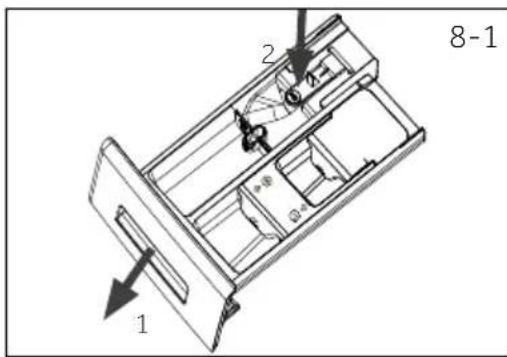

8.1 Nettoyage du tiroir à lessive

Veillez toujours à ce qu'il ne reste pas de résidus de détergent. Nettoyez régulièrement le tiroir à lessive (Fig. 8-1) :

1. Tirez le tiroir jusqu'à la butée.
2. Appuyez sur le bouton d'ouverture pour le retirer.
3. Nettoyez ensuite le tiroir avec de l'eau et remettez-le en place dans l'appareil.

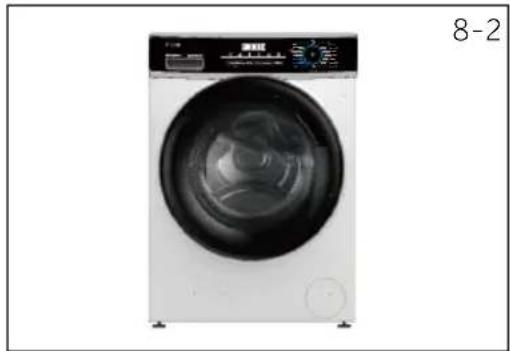

8.2 Nettoyage de la machine

▶ Débranchez la machine pendant le nettoyage et l'entretien. ▶ Utilisez un chiffon doux imbibé de savon liquide pour nettoyer la machine (Fig. 8-2) et les composants en caoutchouc. ▶ N'utilisez pas de produits chimiques organiques ou de solvants corrosifs.

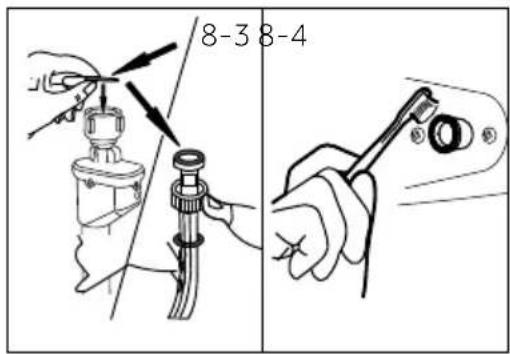

8.3 Vanne et filtre d'arrivée d'eau

Pour éviter toute obstruction de l'alimentation en eau par des matières solides telles que le calcaire, nettoyez régulièrement son filtre.

▶ Débranchez le cordon d'alimentation et fermez l'arrivée d'eau. ▶ Démontez le tuyau d'arrivée d'eau à l'arrière (Fig. 8-3) de l'appareil, ainsi que le robinet. ▶ Rincez le filtre avec de l'eau et une brosse (Fig. 8-4). ▶ Insérez le filtre et installez le tuyau d'arrivée d'eau.

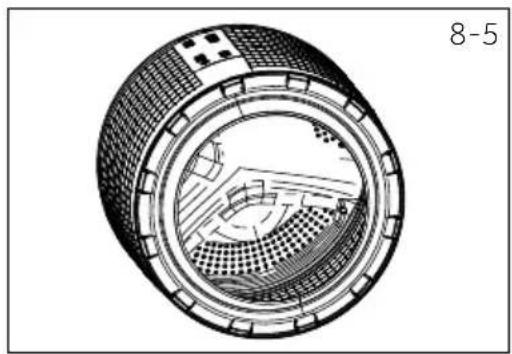

8.4 Nettoyage du tambour

▶ Retirez les éléments, en particulier les pièces métalliques introduites accidentellement dans le tambour (fig. 8-5), notamment les épingles, les pièces de monnaie, etc., car elles peuvent causer des taches de rouille et des dommages. ▶ Utilisez un nettoyant sans chlorure pour éliminer les taches de rouille. Respectez les consignes de sécurité du fabricant de l'agent de nettoyage. ▶ N'utilisez pas d'objet dur ou de laine d'acier pour le nettoyage.

8-Entretien et nettoyage

8.5 Périodes de non-utilisation prolongées

Si l'appareil n'est pas utilisé pendant une longue période :

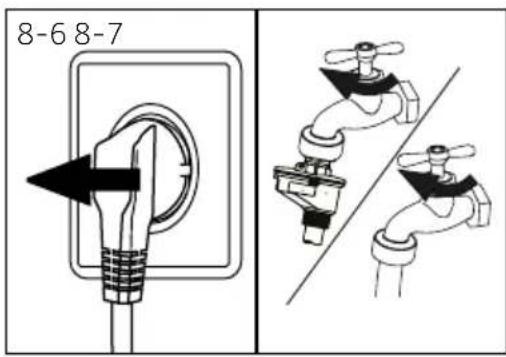

1. Débranchez la fiche électrique (fig. 8-6).
2. Fermez l'arrivée d'eau (Fig. 8-7).
3. Ouvrez la porte pour éviter toute formation d'humidité et l'apparition d'odeurs. Laissez les portes ouvertes lorsque vous n'utilisez pas la machine.

Avant le prochain usage, vérifiez soigneusement le cordon d'alimentation, l'arrivée d'eau et le tuyau de vidange. Assurez-vous que tout est correctement installé et qu'il n'y a pas de fuite.

8.6 Filtre de la pompe

Nettoyez le filtre une fois par mois et inspectez le filtre de la pompe, pour vérifier par exemple si l'appareil :

▶Ne vidange pas l'eau. ▶N'essore pas. ▶Émet un bruit inhabituel quand il fonctionne.

Avertissement!

Risque de brûlure ! L'eau contenue dans le filtre de la pompe peut être très chaude ! Avant toute intervention, assurez-vous que l'eau a refroidi.

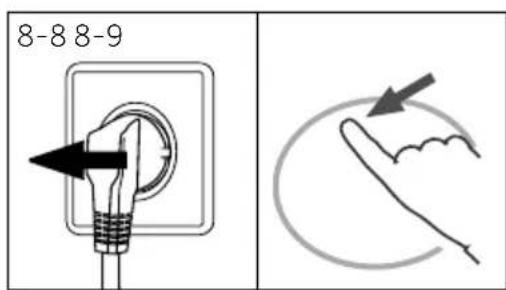

1. Éteignez la machine et débranchez-la (Fig. 8-8).
2. Ouvrez le volet d'entretien. Vous pouvez utiliser une pièce de monnaie ou un tournevis (Fig. 8-9).
3. Placez un récipient plat pour recueillir l'eau de vidange (Fig. 8-10). La quantité d'eau pourrait être plus importante que prévu!
4. Tirez le tuyau de vidange et maintenez-en l'extrémité au-dessus du récipient (Fig. 8-10).
5. Retirez le bouton d'étanchéité du tuyau de vidange (Fig. 8-10).
6. Une fois la vidange terminée, fermez le tuyau de vidange (Fig. 8-11) et remettez-le dans la machine.
7. Dévissez et retirez le filtre de la pompe en le tournant dans le sens horaire (Fig. 8-12).
8. Retirez les impuretés et la poussière (Fig. 8-13).
9. Nettoyez soigneusement le filtre de la pompe à l'eau courante (Fig. 8-14).
10. Remontez-le soigneusement (Fig. 8-15).
11. Fermez le volet d'entretien.

Le bouchon du filtre de la pompe doit être nettoyé et en bon état. Si le bouchon n'est pas bien serré, l'eau peut s'échapper. Le filtre doit être en place, sinon une fuite peut se produire.

Vous pouvez résoudre la plupart des problèmes qui pourraient survenir sans expertise précise. En cas de problème, veuillez vérifier toutes les solutions possibles en suivant les instructions ci-dessous avant de contacter un service après-vente. Voir la section SERVICE CLIENTÈLE.

Rtissement!

• Avant de procéder à l'entretien, mettez l'appareil hors tension et débranchez la fiche secteur de la prise de courant. Les appareils électriques doivent être entretenus uniquement par des experts en électricité parce qu'une mauvaise intervention pourrait causer des dommages considérables. Pour éviter tout risque, faites remplacer le cordon d'alimentation endommagé uniquement par le fabricant, son représentant ou par des personnes qualifiées.

9.1 Codes d'informations

Les codes suivants s'affichent uniquement à titre d'information par rapport au cycle de lavage. Aucune action ne doit être entreprise.

Code Message

1:25	Le temps restant du cycle de lavage est évalué à 1 heure et 25 minutes
6:30	Le temps restant du cycle de lavage incluant la durée sélectionnée pour la fin différée est évalué à 6 heures et 30 minutes
Auto	La détection automatique de la charge est activée, uniquement pour certains programmes.
End	Le cycle de lavage est terminé. L'appareil s'éteint automatiquement.
Loci -	La porte est fermée à cause du niveau d'eau ou de température élevé ou du déroulement de l'essorage.
bEEP OFF	Le bip sonore est désactivé
bEEP On	Le bip sonore est activé
cLoci -	Les clés de fonction sont fermées. Le changement de programme est invalide.

9.2 Dépannage avec affichage de code

Problème Cause Solution

CLR FLtr	Erreur de vidange, l'eau n'a pas été entièrement évacuée après 6 minutes.	Nettoyez le filtre de la pompe.Vérifiez l'installation du tuyau de vidange.
E2	Verrouillage erreurFermez correctement la porte.
E4	Le niveau d'eau n'a pas été atteint après 12 minutes.Le tuyau de vidange s'auto-siphonne.	Assurez-vous que le robinet est entièrement ouvert et que la pression de l'eau est normale.Vérifiez l'installation du tuyau de vidange.
E8	Erreur : Niveau de sécurité de l'eau.	Contactez le service après-vente.
E5	Erreur de vidange. L'eau n'est pas com - plètement vidée en 1 minute. (Programme Refresh)	Nettoyez le filtre de la pompe.Vérifiez l'installation du tuyau de vidange.
Problème Cause Solution
F3	• Erreur de capteur de température	• Contactez le service après-vente.
F4	• Erreur de chauffage	• Contactez le service après-vente.
F7	• Erreur du moteur.	• Contactez le service après-vente.
FA	• Erreur du capteur de niveau d'eau.	• Contactez le service après-vente.
FCO or FC I or FC2	• Erreur de communication anormale	• Contactez le service après-vente.
Unb	• Erreur : Charge déséquilibrée.	• Vérifiez et équilibrez la charge de linge dans le tambour. Réduisez la charge de linge.

9.3 Dépannage sans affichage de code

Problème Cause Solution
Le lave-linge ne fonctionne pas.	• Le programme n'a pas encore démarré.• La porte n'est pas correctement fermée.• La machine n'a pas été mise sous tension• Panne de courant.• Vérifiez l'alimentation.• Le Verrouillage enfant est activé.• Désactivez la sécurité enfants.	• Vérifiez le programme et démarrez-le.• Fermez correctement la porte.• Mettez la machine sous tension.
Le lave-linge ne se remplit pas d'eau.	• Il n'y a pas d'eau.• Le tuyau d'arrivée d'eau est tordu.• Le filtre du tuyau d'arrivée d'eau est bouché.• La pression de l'eau est inférieure à 0,03 MPa.• La porte n'est pas correctement fermée.• Coupure d'eau.	• Vérifiez le robinet d'eau.• Vérifiez le tuyau d'arrivée d'eau.• Débouchez le filtre du tuyau d'arrivée d'eau.• Vérifiez la pression de l'eau.• Fermez correctement la porte.• Vérifiez l'arrivée d'eau.
La machine se vi-dange pendant qu'on y introduit de l'eau.	• La hauteur du tuyau de vidange est inférieure à 80 cm.• L'extrémité du tuyau de vidange pourrait baigner dans l'eau.	• Assurez-vous que le tuyau de vi-dange est correctement installé.• Vérifiez que le tuyau de vidange n'est pas plongé dans l'eau.
Problème de vi-dange.	• Le tuyau de vidange est obstrué.• Le filtre de la pompe est bouché.• L'extrémité du tuyau de vidange se trouve à une hauteur supérieure à 100 cm au-dessus du sol.	• Débouchez le tuyau de vidange.• Nettoyez le filtre de la pompe.• Assurez-vous que le tuyau de vidange est correctement installé.
Fortes vibrations pendant l'essorage.	• Certains boulons de transport n'ont pas été retirés.• L'appareil n'est pas installé sur une surface stable.• La charge de la machine n'est pas correcte.	• Retirez tous les boulons de transport.• Assurez-vous que l'appareil est placé sur une surface stable et plane.• Vérifiez le poids et l'équilibre de la charge.
L'opération s'arrête avant la fin du cycle de lavage.	• Coupure d'eau ou panne de cou-rant.	• Vérifiez le branchement élec-trique et l'alimentation en eau.
L'opération s'arrête pendant un certain temps.	• Un code d'erreur s'affiche à l'écran.• Problème lié au modèle de charge.• Le programme effectue le cycle de trempage	• Vérifiez les codes affichés.• Réduisez ou ajustez la charge.• Annulez le programme et redémarrez.

Problème Cause Solution

Une quantité excessive de mousse flotte dans le tambour et/ou le tiroir à lessive.	• Le détergent n'est pas adapté. • Vérifiez les recommandations en matière de lessive.• Quantité excessive de détergent. • Réduisez la quantité de lessive.
Ajustement automatique du temps de lavage.	• La durée du programme de lavage est ajustée.
Échec de l'essorage.	• Mauvaise répartition du linge.
Résultat de lavage insatisfaisant.	• Le degré de salissure ne correspond pas au programme sélectionné.• La quantité de lessive est insuffisante.• La charge maximale est dépassée.• Le linge est inégalement réparti dans le tambour.
Il existe des résidus de lessive en poudre sur le linge.	• Des particules insolubles de détergent peuvent persister sous forme de taches blanches sur le linge.
Le linge contient des taches grises	• provenant des graisses telles que les huiles, les crèmes ou les onguents.

Marque : formation de mousse

En cas de formation d'une quantité importante de mousse durant l'essorage, le moteur s'arrête et la pompe de vidange est activée pendant 90 secondes. Après 3 échecs d'élimination de la mousse, le programme s'achève sans essorage.

Si les messages d'erreur réapparaissent après les mesures prises, éteignez l'appareil, débranchez-le et contactez le service clientèle.

9-1

9.4 En cas de panne de courant

Le programme en cours et ses paramètres seront enregistrés. Lorsque l'alimentation électrique est rétablie, le fonctionnement reprend.

Si une panne d'alimentation interrompt un programme de lavage en cours, l'ouverture de porte se bloque mécaniquement. Pour sortir le linge, le niveau d'eau ne doit pas être visible à travers le hublot en verre de la porte - Risque de se brûler ! Le niveau d'eau doit être réduit tel qu'indiqué dans la section « Filtre de la pompe ». Ensuite, tirez le levier (A) situé en dessous du volet d'entretien (Fig. 9-1) jusqu'à ce que la porte se déverrouille en émettant un petit clic. Remontez ensuite toutes les pièces.

Narque : déverrouillez la porte

Lorsque le lave-linge est dans un état sûr (en-dessous du niveau d'eau sous la fenêtre et à une certaine distance, avec la température du cylindre inférieure à 55 °C, le cylindre intérieur n'a pas tourné), il peut déverrouiller les portes pendant son fonctionnement.

10.1 Préparation

▶ Retirez l'appareil de l'emballage.

▶ Retirez tous les matériaux d'emballage, y compris la base en polystyrène et tenez-les hors de la portée des enfants. Lors de l'ouverture de l'emballage, vous pourriez voir des gouttes d'eau sur le sac en plastique et le hublot. Ce phénomène normal résulte des essais à l'eau effectués à l'usine.

Remarque : mise au rebut des emballages

Tenez tous les emballages hors de portée des enfants et mettez-les au rebut dans le respect de l'environnement.

10.2 En OPTION : installation des pads de réduction de bruit

1. En ouvrant l'emballage thermo-rétractable, vous trouverez des tampons anti-bruit qui servent à réduire le bruit. (Fig. 10-1).
2. Inclinez la machine à laver sur le côté, hublot dirigé vers le haut et partie inférieure de la machine vers vous.
3. Retirez les tampons anti-bruit ainsi que le film protecteur adhésif double face, collez les tampons anti-bruit sous la carrosserie du lave-linge tel qu'indiqué sur la Figure 3 (deux tampons plus longs en positions 1 et 3, deux tampons plus courts en positions 2 et 4). Remettez la machine à l'endroit.

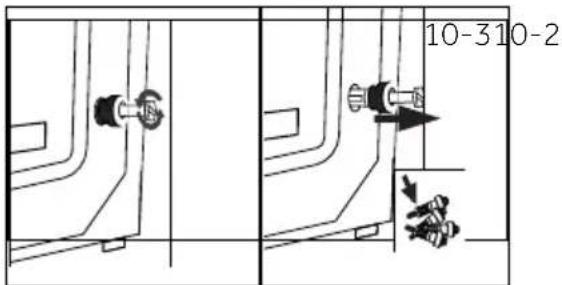

10.3 Démontez les boulons de transport

Les boulons de transport sont conçus pour fixer les composants anti-vibration à l'intérieur de l'appareil durant le transport afin d'éviter des dommages internes.

1. Retirez les 4 boulons à l'arrière, puis enlevez les éléments séparateurs en plastique (Fig. 10-2 / Fig. 10-3).

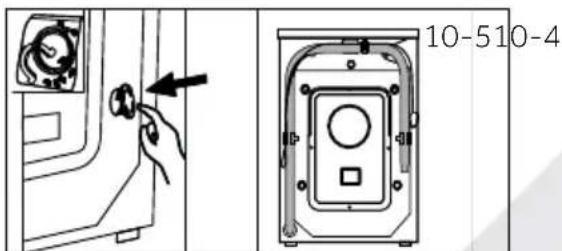

1. Fermez les trous avec des bouchons obturateurs (Fig. 10-4 / Fig. 10-5).

Marque : conservez-les en lieu sûr

Conservez les protections de transport dans un endroit sûr pour une utilisation ultérieure. Chaque fois que vous souhaitez déplacer l'appareil, réinstallez d'abord les pièces de protection.

10.4 Déplacement de l'appareil

Si vous souhaitez déplacer l'appareil sur une grande distance, remettez les boulons de transport retirés avant l'installation pour éviter tout dommage : L'assemblage se fait dans l'ordre inverse.

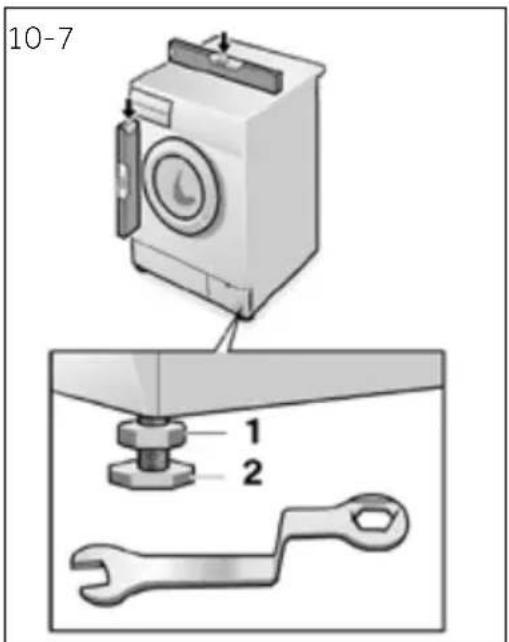

10.5 Alignement de l'appareil

Réglez tous les pieds (Fig. 10-7) pour obtenir un nivellement complet. Afin de réduire les vibrations et le bruit pendant l'utilisation, de même que l'usure. Nous recommandons d'utiliser un niveau à bulle pour le réglage. Le sol doit être aussi stable et plat que possible.

1. Desserrez le contre-écrou (1) à l'aide d'une clé.
2. Réglez la hauteur en tournant le pied (2).
3. Serrez le contre-écrou (1) contre le boîtier

10.6 Raccordement de drainage

Fixez correctement le tuyau de vidange à la tuyauterie. Le tuyau doit atteindre en un point une hauteur comprise entre 80 et 100 cm au-dessus de la ligne inférieure de l'appareil. Laissez toujours le tuyau de vidange fixé au clip à l'arrière de l'appareil si possible.

Avertissement!

Utilisez uniquement l'ensemble de raccordement fourni pour le raccordement. ▶Ne réutilisez jamais d'ensemble de raccordement usagé ! ▶Raccordez l'appareil uniquement à une alimentation d'eau froide. ▶Avant le raccordement, vérifiez si l'eau est propre et claire.

Les raccordements suivants sont possibles :

10.6.1 Tuyau de vidange à l'évier

Suspendez le tuyau de vidange au rebord d'un évier de taille adéquate, à l'aide du support en U (fig. 10-8). Protégez suffisamment le support en U contre d'éventuels glissements.

10.6.2 Tuyau de vidange au raccordement d'évacuation des eaux usées

▶Le diamètre interne du regard avec évent doit être de 40 mm. ▶Placez le tuyau de vidange à environ 80-100 mm des conduits d'eaux usées. ▶Fixez le support en U et attachez-le solidement (Fig. 10-9).

10.6.3 Raccordement du tuyau de vidange à l'évier

▶ Le raccordement doit se situer au-dessus du siphon ▶ Un raccord à embout est habituellement fermé par un bloc (A). Vous devez le retirer pour éviter tout dysfonctionnement (fig. 10.-10). ▶ Fixez le tuyau de vidange à l'aide d'une pince.

Le tuyau de vidange ne doit pas être submergé par l'eau, et doit être fixé solidement et exempt de fuite. Si le tuyau de vidange est au sol, ou si la canalisation est à une hauteur de moins de 80 cm, le lave-linge se vidangera de manière continue pendant qu'il se remplira (auto-siphonnage). Le tuyau de vidange n'est pas allongé. Au besoin, contactez le service après-vente.

10.7 Raccordement d'eau douce

Assurez-vous que les joints sont insérés.

1. Raccordez le flexible d'arrivée d'eau à la pointe biseautée de l'appareil (Fig. 10.-11). Resserrez manuellement le joint à vis.
2. L'autre extrémité est raccordée à un robinet d'eau avec un filetage de 3/4 po (fig. 10.-12).

10.8 Raccordement électrique

Avant chaque branchement, vérifiez si :

▶ L'alimentation électrique, la prise et le fusible sont adaptés à la plaque signalétique; ▶ la prise d'alimentation est mise à la terre et aucune multiprise ou rallonge n'est utilisée; ▶ la fiche et la prise de courant correspondent parfaitement. ▶ Uniquement au Royaume-Uni : La prise pour le Royaume-Uni est conforme à la norme BS1363A.

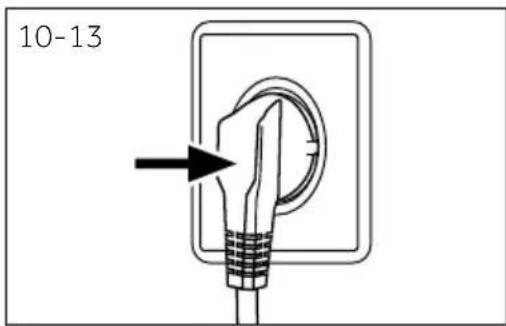

Branchez la fiche à la prise (Fig. 10-13).

Avertissement!

▶ Assurez-vous toujours que toutes les connexions (alimentation électrique, le tuyau d'évacuation et tuyau d'alimentation en eau potable) sont solides, sèches et ne présentent aucune fuite ! ▶ Veillez à ce que ces pièces ne soient jamais piétinées, pliées ou tordues. Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant (voir la carte de garantie) afin d'éviter tout risque.

11.1 Autres données techniques

	HW100	HW90	HW80
Tension en V	220-240 V~/50 Hz
Courant en A	10
Puissance maximale en W	2000
Pression d'eau en MPa	0,03≤P≤1
Poids net en kg	74		72

11.2 Dimensions du produit

Dimensions de lappareil	HW100	HW90	HW80
A: Hauteur totale de l'appareil mm	850	850	850
B : Largeur totale de l'appareil mm	595	595	595
C : Profondeur totale du produit (Taille du panneau de commande principal) mm	610	610	560
D : Profondeur totale du produit mm	670	670	620
E : Profondeur de la porte ouverte mm	1130	1130	1080
F : Dégagement de la porte minimale au mur adjacent mm	270	270	270

Remarque : dimensions

La hauteur exacte de votre lave-linge dépend de la distance à laquelle les pieds sont étendus de la base de la machine. L'espace où vous installez votre lave-linge doit être plus large d'au moins 40 mm et plus profond d'au moins 20 mm que ses dimensions.

11.3 Normes et directives ce

Ce produit répond aux exigences de toutes les directives CE applicables ainsi que les normes harmonisées correspondantes, qui prévoient le marquage CE.

12-Service clientèle

Nous vous recommandons notre service clients HAIER et l'utilisation de pièces de rechange d'origine.

Si vous avez un problème avec l'appareil, veuillez vous référer à la section DÉPANNAGE.

Si vous ne trouvez pas de solution, veuillez contacter

▶ votre vendeur local ou

rendez-vous sur le site www.haier.com, dans la zone Service et support, vous trouverez des numéros de téléphone et une FAQ. Vous pourrez également contacter le service de réclamation.

Pour des informations spécifiques sur les produits, veuillez vous connecter au site officiel de Haier https://www.haier-europe.com/fr_BE/assistance-technique/

et recherchez le modèle que vous utilisez, cliquez sur le produit pour accéder à la page détaillée, puis cliquez sur "documents" pour trouver le manuel d'utilisation et le télécharger. Vous pouvez également trouver les informations sur l'appareil sur cette page.

Les informations sur les modèles sont disponibles dans la base de données des produits à l'adresse https://eprel.ec.europa.eu/ en recherchant l'identifiant du modèle indiqué sur l'étiquette de l'appareil.

Pour contacter notre service, assurez-vous que vous disposez des informations suivantes.

Ces informations se trouvent sur la plaque signalétique.

Modèle ____ N° de série ____

Vérifiez également la Carte de garantie fournie avec le produit en cas de garantie.

Pour des renseignements généraux concernant les entreprises, vous trouverez ci-jointes nos adresses en Europe :

Adresses de Haier en Europe
Pays* Adresse	postale Pays* Adresse postale
Italie	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALIE	France	Haier France SAS53 BoulevardOrnano – Pleyad 393200 Saint-DenisFRANCE
Espagne Portugal	Haier Iberie SLPg. Garcia Faria, 49-5108019 BarceloneESPAGNE	Belgique-FRBelgique-NLPays-BasLuxembourg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIQUE
Allemagne Autriche	Haier Allemagne GmbHKonrad-Zuse-Platz 681829 MUNICHALLEMAGNE	PologneRépubliqueTchèqueHongrieGrèceRoumanieRussie	Haier Pologne Sp.zo.o.Al. Jerozolimskie181B02-222 WarszawaPOLOGNE
Royaume-Uni	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRRoyaume-Uni

Pour de plus amples informations, veuillez consulter le site www.haier.com
