Caractéristiques	Détails
Type de machine	Machine à café professionnelle
Pression de la pompe	9 bars
Capacité du réservoir d'eau	2,5 litres
Matériaux	Acier inoxydable et plastique de haute qualité
Dimensions	Largeur : 32 cm, Profondeur : 50 cm, Hauteur : 40 cm
Poids	25 kg
Type de café	Café moulu et dosettes
Fonctionnalités supplémentaires	Chauffage rapide, buse vapeur pour mousse de lait
Entretien	Nettoyage régulier du groupe café et détartrage recommandé
Sécurité	Système de protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - Undici Casadio

Comment nettoyer ma machine à café Casadio Undici ?

Pour nettoyer votre machine à café Casadio Undici, commencez par éteindre et débrancher l'appareil. Retirez les porte-filtres et les bacs à résidus. Lavez-les à l'eau chaude savonneuse. Utilisez un chiffon humide pour essuyer l'extérieur de la machine. Pour l'intérieur, utilisez un nettoyant pour machines à café selon les instructions du fabricant.

Pourquoi ma machine à café fuit-elle ?

Une fuite peut être causée par un porte-filtre mal installé, un joint usé ou un réservoir d'eau mal positionné. Vérifiez que tout est correctement installé et en bon état. Si le problème persiste, contactez le service après-vente.

Comment régler la température de l'eau ?

La Casadio Undici permet de régler la température de l'eau via le panneau de contrôle. Consultez le manuel d'utilisation pour les instructions spécifiques sur la façon d'ajuster la température selon vos préférences.

Ma machine ne démarre pas, que faire ?

Vérifiez que la machine est correctement branchée et que le câble d'alimentation n'est pas endommagé. Assurez-vous également que le réservoir d'eau est rempli et que la machine n'est pas en mode veille. Si elle ne démarre toujours pas, contactez le service technique.

Comment détartrer ma machine à café Casadio Undici ?

Pour détartrer votre machine, utilisez un produit détartrant recommandé. Diluez-le selon les instructions du fabricant et faites fonctionner la machine comme si vous prépariez du café. Rincez ensuite plusieurs fois avec de l'eau propre pour éliminer tout résidu.

Les cafés sont-ils trop faibles, que faire ?

Si le café est trop faible, vérifiez la quantité de café utilisée et la finesse de la mouture. Augmentez la dose de café ou utilisez une mouture plus fine. Assurez-vous également que la machine est correctement calibrée.

Comment changer le filtre à eau ?

Pour changer le filtre à eau, ouvrez le compartiment du réservoir d'eau, retirez l'ancien filtre et insérez le nouveau en suivant les indications du manuel d'utilisation. Assurez-vous de rincer le nouveau filtre avant de l'installer.

Où trouver des pièces de rechange pour ma machine ?

Les pièces de rechange pour la Casadio Undici peuvent être commandées auprès de votre revendeur local ou directement auprès du service après-vente de Casadio. Consultez le site officiel pour plus d'informations.

MODE D'EMPLOI Undici Casadio

Scheda unificata - Unified board - Carte unifiée

Ces chapitres du manuel sont à l'usage du personnel technique qualifié et autorisé.

Dévisser les vis (A) et enlever le flanc (L).

D

SEITENWÄNDE

Enlever le petit bassin appuie-tasses (15).

Dévisser les deux vis (F) de fixation du panneau frontal et démonter le panneau frontal en inox (B).

ABNAHME DES VORDEREN PANELELS AUS EDELSTAHL

Le démontage du panneau postérieur ne doit être fait qu'après avoir enlevé le chauffe-tasses.
Dévisser les (n^3) vis (D) de fixation et enlever le panneau.

ABNAHME DES HINTEREN PANELELS

• Enlever le petit bassin appuie-tasses (15). - Dévisser les deux vis (F) de fixage du panneau frontal et démonter le panneau frontal en inox (B). - Dévisser les deux vis (G) et démonter le panneau (H).

Dévisser la vis (L) place sur le côte supérieur de la boîte et-retirer le couvercle.

D ELEKTKROKASTEN

Enlever A - Vis de réglage pression chaudière B

DRUCKS CHALTER

MAQUINE EQUIPEE DE THERMOSTAT DE SURETE En cas d'intervention du thermostat (T), brancher de nouveau.

POMPE VOLUMETRIQUE AVEC FILTRE Nettoyer le filtré lorsqu'elle commence a devenir bruyante F BY-PASS: P - Ecrou de réglage pression pompe

Pour comprendre les symboles utilisés, faire reférence à la légende à la page suivante.

CN10/CN11“ON” pont present (soupape électrique 220V)

CN14 ON, seulement pour certains modèles

(1) à la fin des opérations d'introduction des informations standard, remettre le DIP 1 sur la position OFF.

Dip2 ON, dans les machines à thermoréserveTR
Dip3 ON, met en marche la programmation
Dip4 ON, met en marche l'interface de I'ordinateur
Dip5 Non utilise
Dip6 ON, seulement pour certains modèles
Dip7 ON, seulement pour certains modèles
Dip8 ON, seulement pour certains modèles
Mix melangeur
n.d. non disponible
PRG programmation

DF

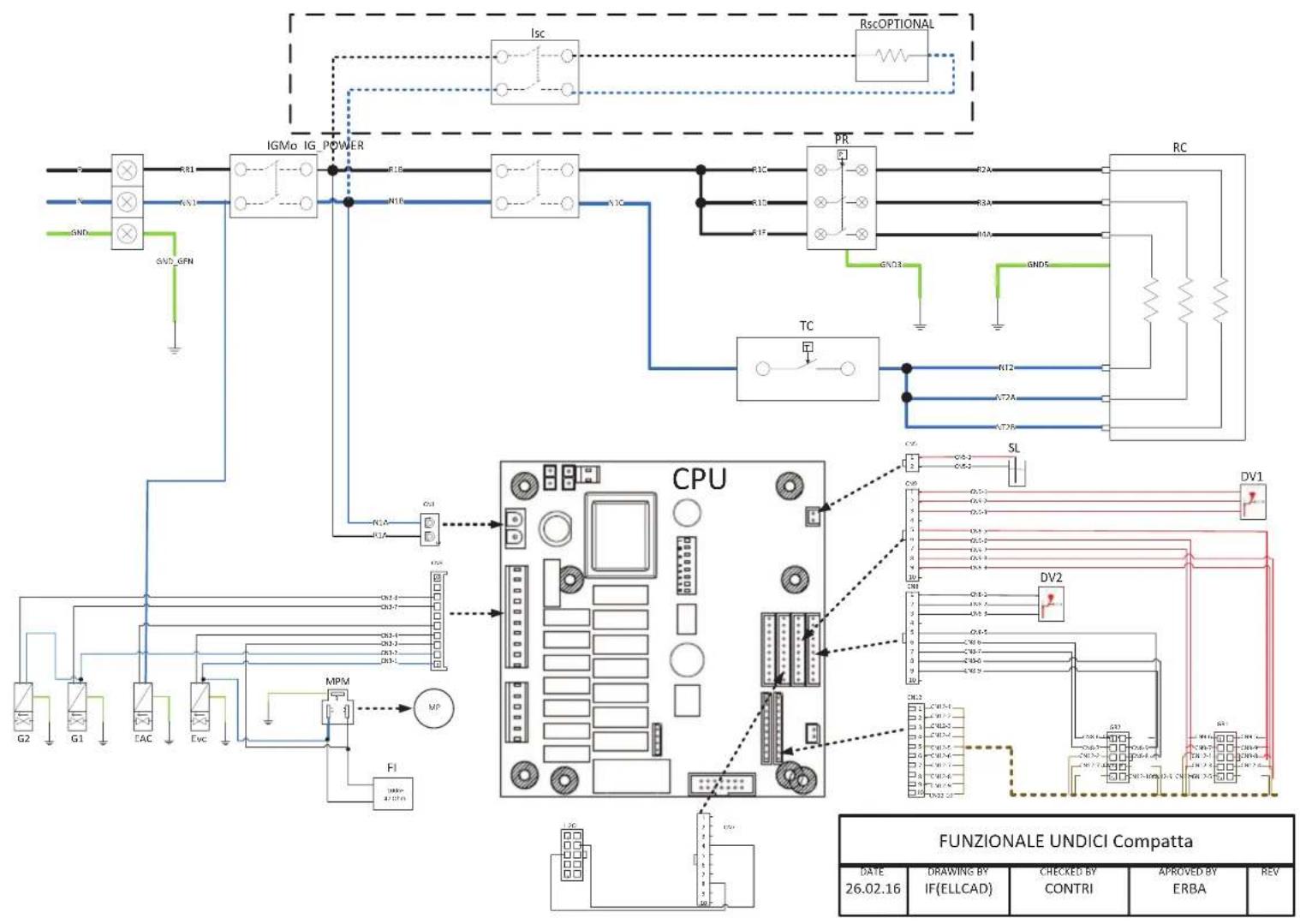

Schema elettrico - Wiring diagram - Schéma électrique -

Elektrischer Schaltplan - Esquema electrico - Esquema electrico

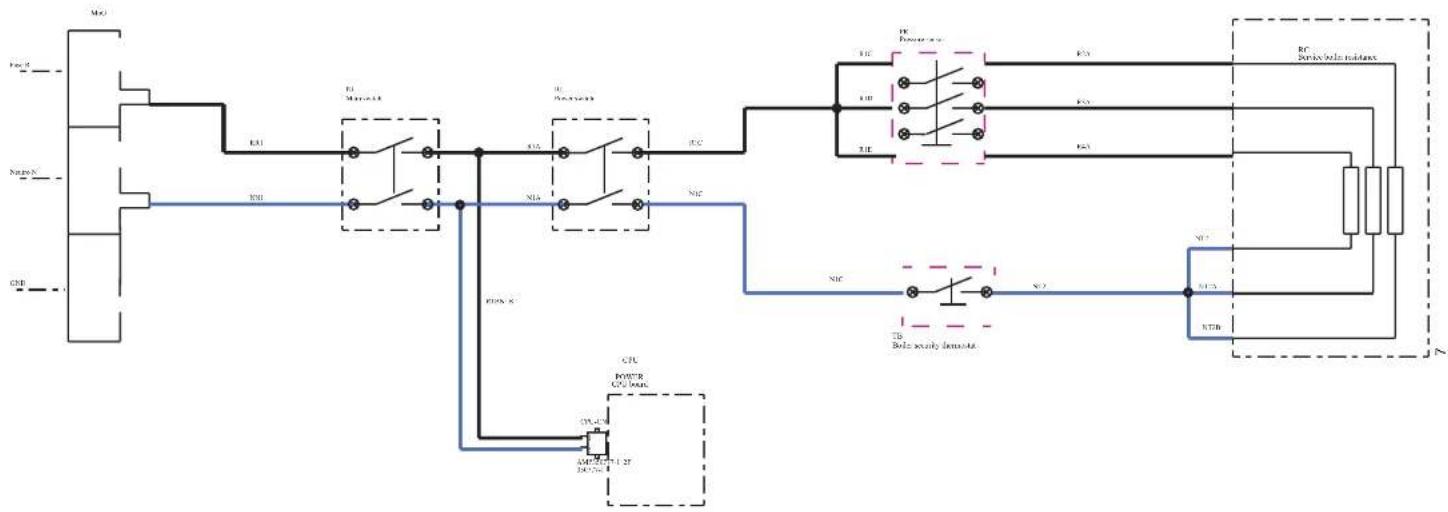

MONOFASE:

POWER -

undici

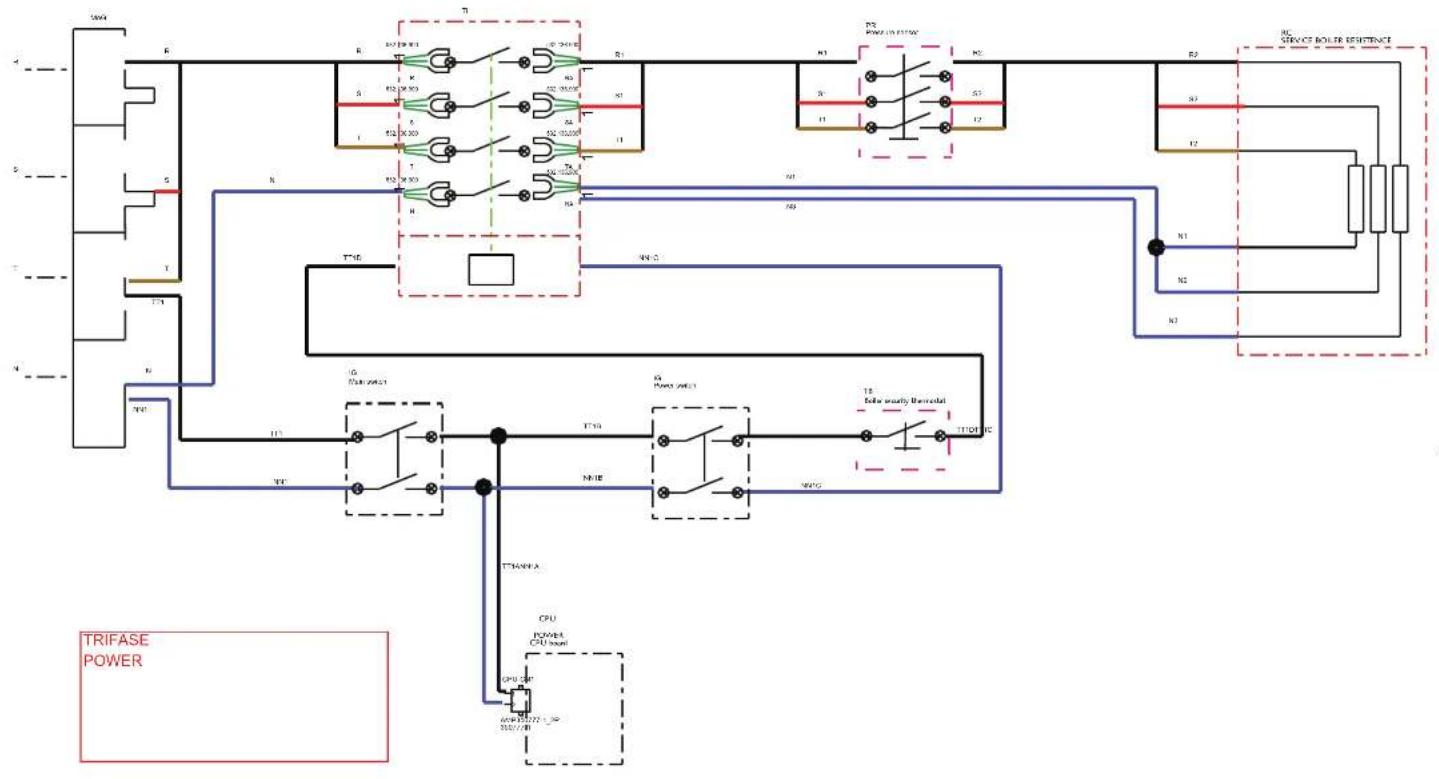

Schema elettrico - Wiring diagram - Schema électrique -

Elektrischer Schaltplan - Esquema electrico - Esquema electrico

Schema elektrico - Wiring diagram - Schema elektrique -

Elektrischer Schaltplan - Esquema electrico - Esquema electrico

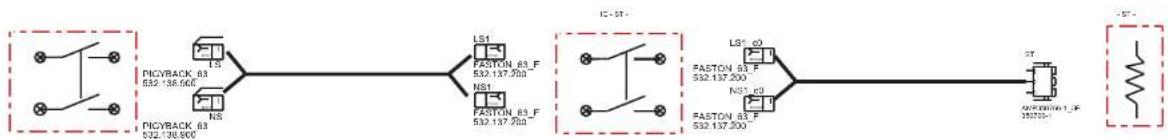

COLLEGAMENTO SCALDA TAZZE.

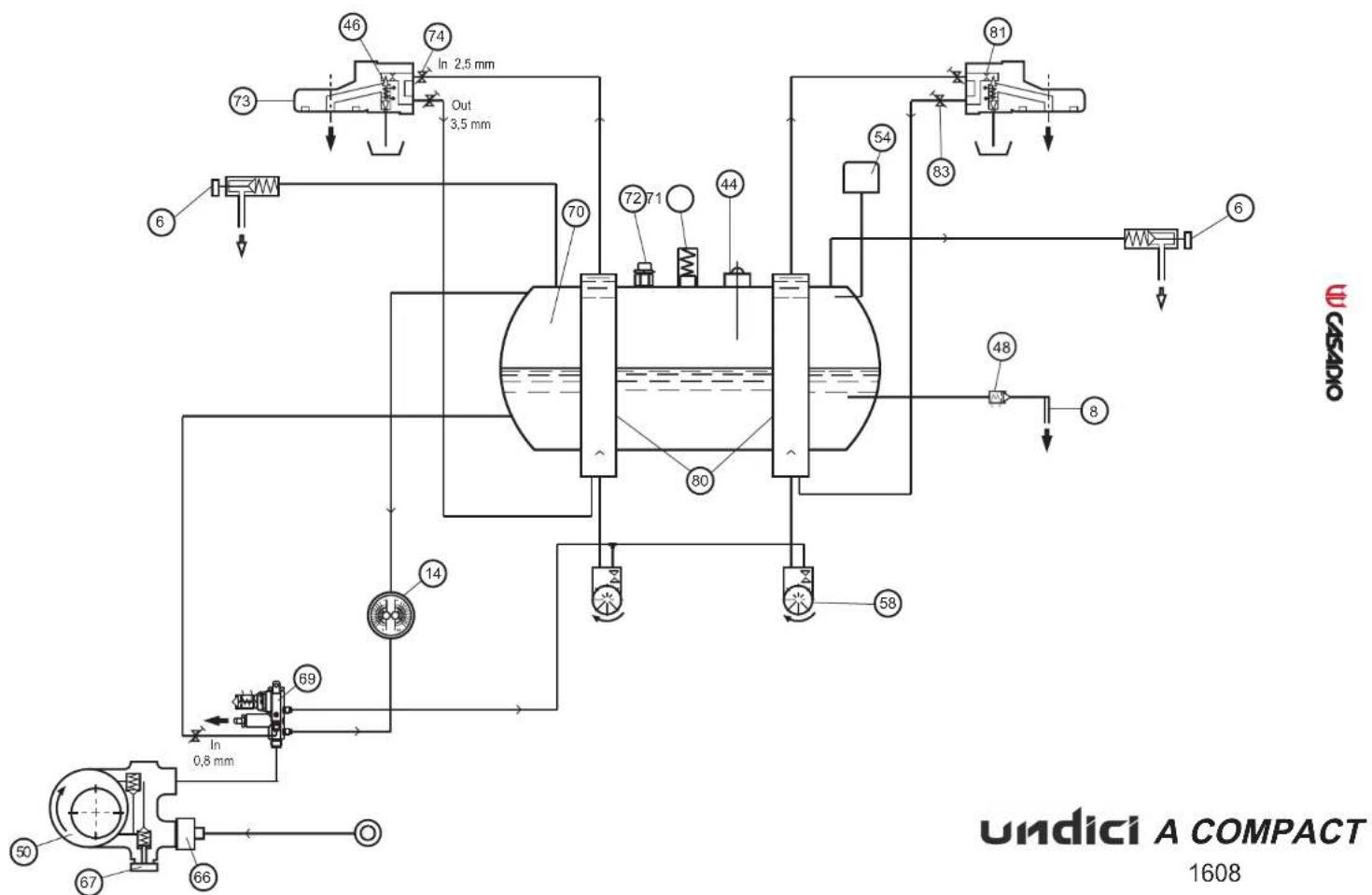

Circuito idraulico - Hydraulic circuit - Circuit hydraulic - Hydraulicikplan - Circuito hidraulico - Circuito hidraulico

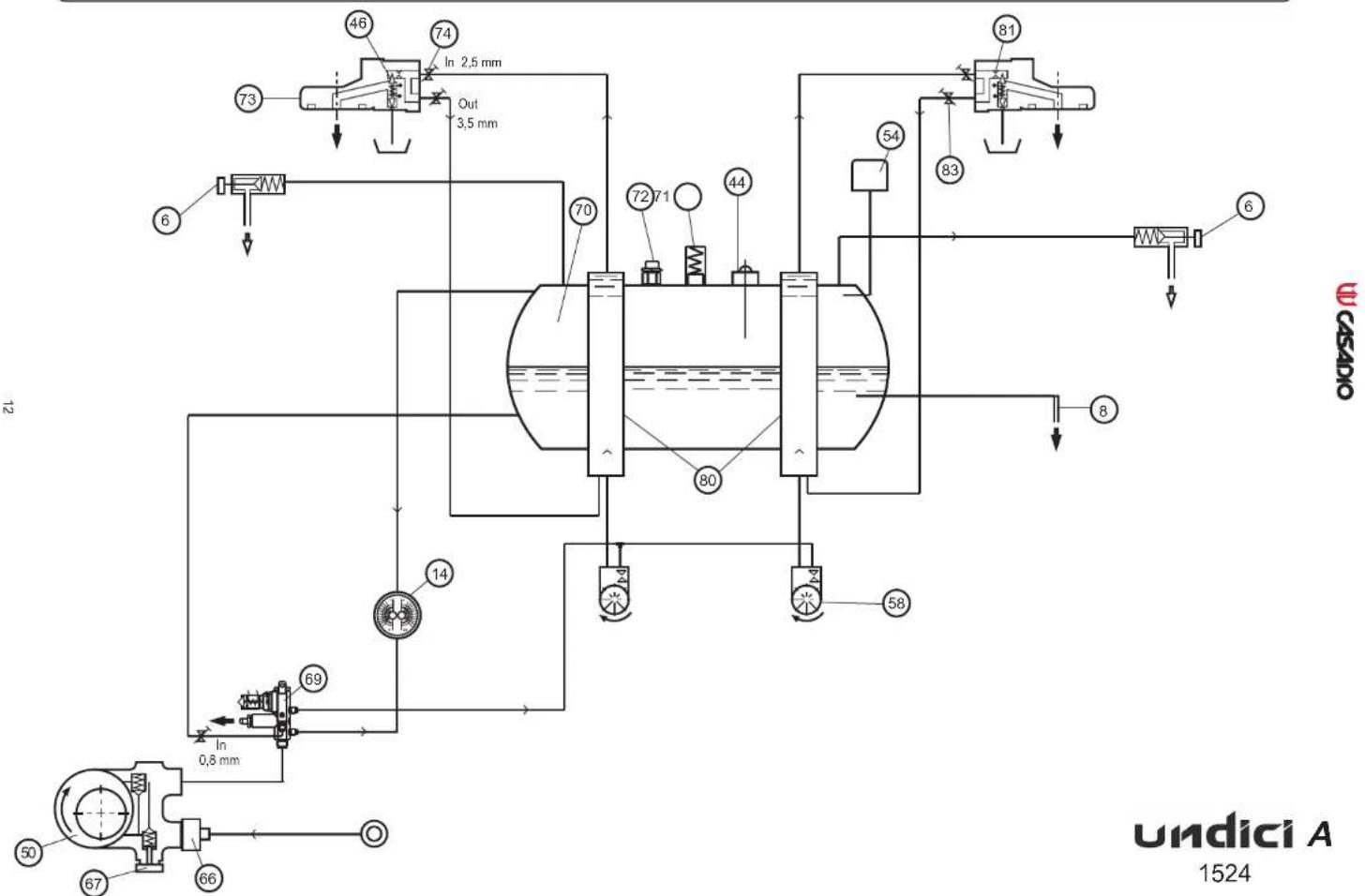

Circuito idraulico - Hydraulic circuit - Circuit hydraulic - Hydraulicikplan - Circuito hidraulico - Circuito hidraulico

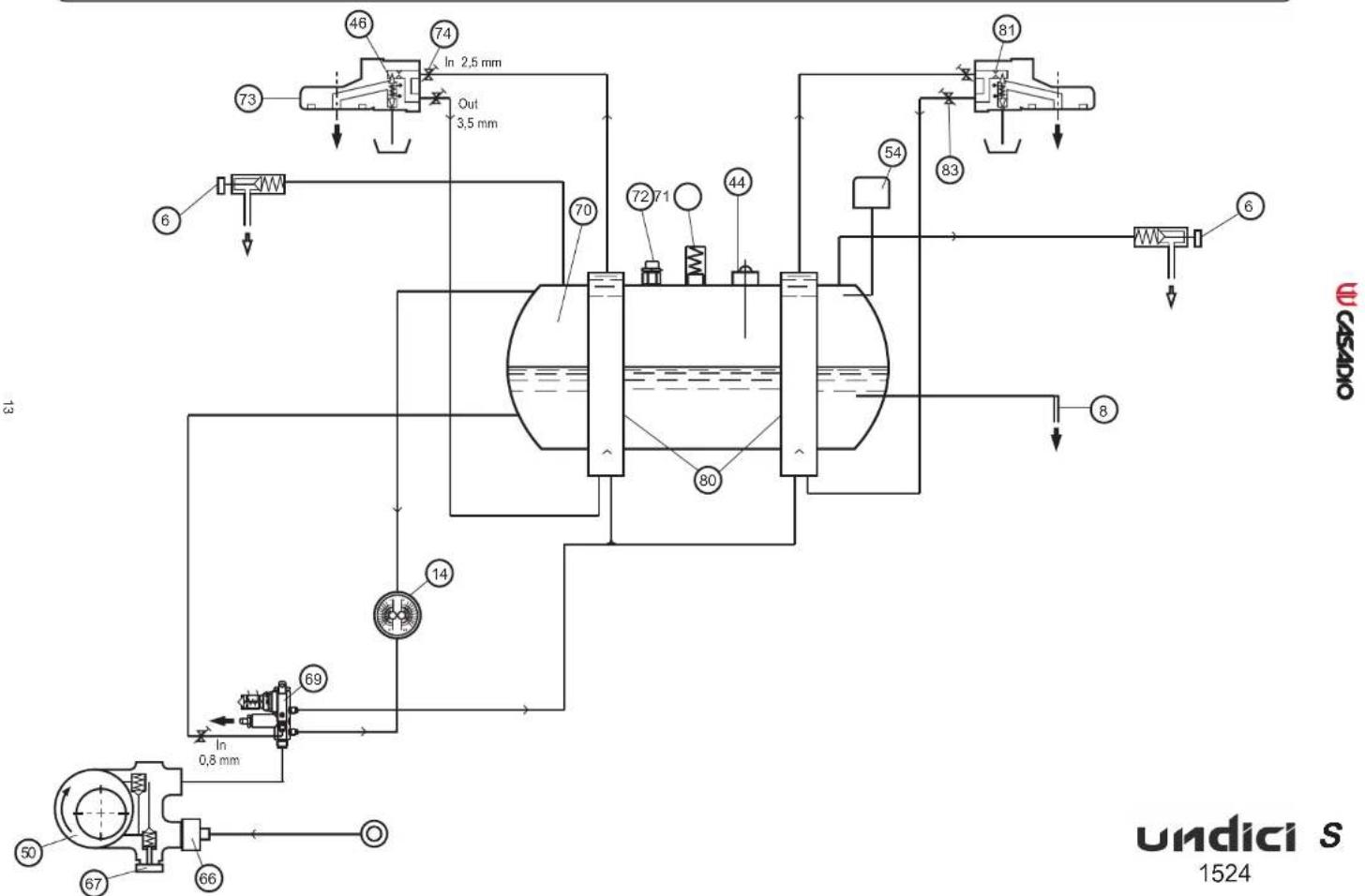

Circuito idraulico - Hydraulic circuit - Circuit hydraulic - Hydraulicikplan - Circuito hidralico - Circuito hidralico

Legenda - Legend - Legende - Legende - Leyenda - Leynda

LEGENDA

6 = Lance débit vapeur
8 = Lance début eau chaude
14 = Manometre chaudiere/pompe
44 = Sonde niveau automatique
46 = Electrovalve groupe
48 = Electrovalve eau chaude
50 = Moteur pompe
54 = Manosalat
58 = Petiteturbine
66 = Filtre pour la pompe
67 = Réglage de la pression de la pompe
69 = Blocclapet
70 = Chaudière
71 = Valve de sécurité
72 = Valve anti-depression
73 = Groupe de débit
74 = Etranglement du groupe
80 = Echangeurs de chaleur
81 = Injccteur de groupe
83 = Injecteur
