Griffin CG170400 - Sauna HARVIA - Notice d'utilisation et mode d'emploi gratuit

Marque	Harvia
Modèle	Griffin CG170400
Catégorie	Centre de contrôle pour sauna
Type de produit	Centre de contrôle pour poêle électrique
Puissance maximale	17 kW
Tension d'alimentation	400 V 3N~
Plage de température	40–110 °C
Durée de fonctionnement réglable	1–6 h (familial), 1–12 h (public)
Pré-programmation	0–12 h
Dimensions du tableau de commande	94 mm x 28 mm x 113 mm
Dimensions du bloc d'alimentation	270 mm x 80 mm x 201 mm
Longueur du câble de commande	5 m (extensible jusqu'à 30 m)
Capteur de température	Thermistance NTC (22 kΩ à 25°C) avec sécurité surchauffe réinitialisable
Poids du capteur	175 g
Contrôle d'éclairage	Oui, max 100 W, 230 V
Contrôle de ventilateur	Oui, max 100 W, 230 V
Affichage des erreurs	Codes E (E1, E2...)
Fonction Multidrive	Jusqu'à 8 blocs d'alimentation en parallèle
Installation	Tableau de commande et bloc d'alimentation à l'extérieur du sauna, capteurs à l'intérieur
Sécurité	Sécurité surchauffe réinitialisable
Entretien et nettoyage	Entretien par un professionnel agréé, aucun nettoyage spécifique par l'utilisateur
Pièces détachées et réparabilité	Pièces détachées disponibles, réparation par professionnel uniquement
Informations générales	Notice d'utilisation fournie, manuel en plusieurs langues

FOIRE AUX QUESTIONS - Griffin CG170400 HARVIA

Comment démarrer le poêle avec le centre de contrôle ?

Appuyez sur le bouton E/S du tableau de commande. La température réglée s'affiche, puis le poêle chauffe jusqu'à atteindre la consigne.

Que faire si un code d'erreur 'E' apparaît ?

Le poêle s'éteint. Notez le numéro d'erreur et consultez le tableau des erreurs dans la notice. Toute intervention doit être réalisée par un professionnel de maintenance.

Où installer le tableau de commande ?

À l'extérieur du sauna, dans un endroit sec avec une température ambiante >0 °C, facilement accessible. Ne pas l'installer dans le sauna.

Comment régler la température souhaitée ?

Utilisez le menu de réglage (figures 3a et 3b de la notice) pour modifier la température entre 40 et 110 °C. La valeur est mémorisée.

Peut-on programmer la mise en marche du poêle ?

Oui, vous pouvez pré-programmer le démarrage avec un délai de 0 à 12 heures. Voir la figure 3a pour la procédure.

Comment connecter plusieurs blocs d'alimentation ?

Utilisez la fonction Multidrive : connectez jusqu'à 8 blocs d'alimentation en parallèle avec des câbles dédiés. Le panneau de commande se connecte au premier ou dernier bloc.

Que faire si la sécurité surchauffe se déclenche ?

Le poêle s'éteint. Identifiez la cause (ex. obstruction) puis réinitialisez la sécurité en appuyant sur le bouton du boîtier capteur (figure 11).

Comment installer le capteur de température ?

Fixez le capteur WX232 au mur ou au plafond au-dessus du poêle, à 100 mm du plafond. Éloignez-le des conduits d'air (min. 500 mm).

Quels accessoires peuvent être contrôlés ?

Le centre de contrôle peut gérer l'éclairage et le ventilateur du sauna, chacun jusqu'à 100 W, via les boutons du tableau de commande.

Quelle est la durée de fonctionnement maximale ?

Pour les saunas familiaux, la durée réglable est de 1 à 6 heures ; pour les saunas publics, de 1 à 12 heures. Consultez le fabricant pour des durées plus longues.

MODE D'EMPLOI Griffin CG170400 HARVIA

Ces instructions d'installation et d'utilisation s'adressent aux propriétaires de saunas, poêles et centres de contrôle, aux personnes responsables de saunas, poêles et centres de contrôle, et aux électriciens chargés d'installer les poêles et centres de contrôle. Une fois le centre de contrôle installé, ces instructions d'installation et d'utilisation seront remises au propriétaire des saunas, poêles et centre de contrôle, ou à la personne chargée de leur maintenance.

CENTRE DE CONTRÔLE HARVIA GRIFFIN (CG170) Fonction du centre de contrôle : le centre de contrôle sert à contrôler les fonctions du poêle. Il ne doit en aucun cas être utilisé pour tout autre objet.

Félicitations pour cet excellent choix !

1.1. Généralités....43 1.2. Données techniques.....43 1.3. Dépannage....44

1. MODE D'EMPLOI....45

2.1. Utiliser la poêle 45 2.1.1. Poêle allumées....45 2.1.2. Poêle éteinte....46 2.2. Changement des réglages....46 2.3. Utilisation d'accessoires....46 2.3.1. Allumage 46 2.3.2. Ventilateur 46

3.1. Installer le tableau de commande....49 3.2. Installer le bloc d'alimentation....49 3.2.1. Raccordement électrique....50 3.2.2. Défaillances du fusible du bloc d'alimentation....51 3.2.3. Multidrive....51 3.3. Installer les capteurs de température....52 3.3.1. Installer le capteur de température WX232....52 3.3.2. Installer le capteur de température WX325 (en option)....52 3.4. Réinitialisation de la sécurité surchauffe....54

1. PIÈCES DÉTACHÉES 54

1. HARVIA GRIFFIN....43

1.1. Généralement 43 1.2. Données techniques....43 1.3. Problèmes (errors) 44

Le centre de contrôle Harvia Griffin sert à contrôler un poêle électrique avec une puissance de sortie de 2,3–17 kW. Le centre de contrôle se compose d'un panneau de commande, d'un bloc d'alimentation et d'un capteur de température. Voir figure 1.

Le centre de contrôle régule la température dans le sauna en fonction des informations transmises par les capteurs. Le capteur de température et la sécurité-surchauffe se trouvent dans le boîtier capteur de température. La température est détectée par une thermistance NTC et la sécurité de surchauffe peut être réinitialisée (▶3.4.).

Un capteur supplémentaire est disponible en option. Avec deux capteurs, il est possible d'obtenir des relevés de température plus précis en provenance du sauna.

Le centre de contrôle peut servir à pré-programmer le démarrage de la poêle (durée de pré-programmation). Voir figure 3a.

Tableau de commande :

• Éventail de réglage de la température 40–110 °C
• Éventail de réglage du fonctionnement : des saunas familiaux 1–6 h, des saunas publics en immeuble 1–12 h. Pour des durées de fonctionnements plus longues, veuillez consulter l'importateur ou le fabricant.
• Éventail de réglage de la durée de pré-programmation 0–12 h
• Contrôle de l'allumage et du ventilateur • Dimensions : 94 mm x 28 mm x 113 mm
• Longueur du câble de commandes 5 m (10 m câble de rallonge optionnelle, longueur totale Max. 30 m)

Bloc d'alimentation :

• Tension d'alimentation 400 V 3N\~ • Charge Max. 17 kW
• Contrôle d'allumage, puissance Max. 100 W, 230 V 1N\~
• Contrôle du ventilateur, puissance Max. 100 W, 230 V 1N \~

1. HARVIA griffin

• Dimensions : 270 mm x 80 mm x 201 mm Capteurs :
• Le capteur de température WX232 est équipé d'une sécurité de surchauffe réinitialisable et d'une thermistance NTC de détection de température (22 kΩ/T = 25 °C).
• Poids 175 g avec plombs (Ca 4 m) • Dimensions : 51 mm x 73 mm x 27 mm

1.3. Dépannage

Si une erreur se produit, la poêle sera mise hors tension et le tableau de commande affichera un message d'erreur « E » (numéro), ce qui aidera dans le dépannage de la cause de cette erreur. Tableau 1.

REMARQUE ! Toutes les opérations d'entretien doivent être réalisées par un professionnel de la maintenance. Aucune pièce vérifiable par l'utilisateur à l'intérieur.

Tableau 1. Messages d'erreur. REMARQUE ! Toutes les opérations d'entretien doivent être réalisées par un professionnel de la maintenance.

2.1. Utiliser la poêle

Lorsque le centre de contrôle est raccordé à la source d'alimentation et que le commutateur principal (voir figure 1) est allumé, le centre de contrôle est en mode veille et prêt à l'emploi. La lumière de fond des boutons E/S s'allume dans le tableau de commande.

REMARQUE ! Avant la mise en marche de la poêle, vérifier qu'aucun objet n'est posé dessus ou à proximité.

2.1.1. Poêle allumés

Démarrez la poêle en appuyant sur le bouton E/S du tableau de commande.

Lorsque la poêle démarre, la ligne supérieure de l'affichage présente la température réglée et la ligne inférieure montre l'heure à régler pendant cinq secondes.

Lorsque la température souhaitée est atteinte dans le sauna, les éléments chauffants sont éteints automatiquement. Pour conserver la température souhaitée, le centre de contrôle allumera et éteindra les éléments chauffants régulièrement.

Si le rendement de la poêle est adéquat et que le sauna a été monté correctement, le sauna atteint la température souhaitée en moins d'une heure.

Le poêle s'éteint et le centre de contrôle passe en mode veille lorsque

• Le bouton E/S est enfoncé - la durée de fonctionnement réglée prend fin ou - une erreur survient.

REMARQUE ! Il est important de vérifier que les résistances électriques de la poêle sont mises hors tension par le centre de contrôle une fois le délai s'est écoulé, au terme de la déshumidification ou après que la poêle a été éteinte manuellement.

2.2. Changement des réglages

La structure du menu réglages et la modification des réglages sont indiquées dans les figures 3a et 3b.

La valeur de température programmée et toutes les autres valeurs de réglage sont stockées en mémoire et s'appliqueront également lorsque le dispositif est allumé la fois suivante.

2.3. Utilisation d'accessoires

L'allumage et la ventilation peuvent être démarrées et éteintes indépendamment d'autres fonctions.

2.3.1. Allumage

L'allumage du sauna peut être réglé de manière à ce qu'il soit contrôlé depuis le tableau de commande. (Maximum 100 W.)

Allumez/éteignez les lumières en appuyant sur le bouton du tableau de commande.

2.3.2. Ventilateur

Si un ventilateur est installé dans le sauna, il peut être raccordé au centre de contrôle et peut être contrôlé depuis le tableau de commande.

Démarrez le ventilateur en appuyant sur le bouton du tableau de commande.

Veille du centre de contrôleLa lumière de fond des boutons E/S s'allume dans le tableau de commande.

Sterownik w pozycji „standby”Przycisk I/O na panelu jest podświetlony.

Les connexions électriques du centre de contrôle peuvent uniquement être effectuées par un électricien professionnel agréé et en accord avec la réglementation en vigueur. Une fois l'installation du centre de contrôle terminée, la personne chargée de l'installation doit remettre à l'utilisateur les instructions d'installation et d'utilisation qui accompagnent le centre de contrôle et doit dispenser à l'utilisateur la formation appropriée pour utiliser la poêle et le centre de contrôle.

3.1. Installer le tableau de commande

Installez le tableau de commande à l'extérieur du sauna, dans un endroit sec et à une température ambiante de >0 °C où l'on peut y accéder facilement. Figure 4.

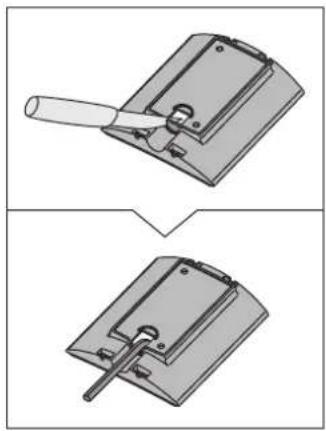

A. Faites passer le câble de commandes vers le tableau de commande au travers du trou dans l'arrière du tableau. B. Fixez la plaque arrière à un mur avec des vis. C. Poussez le câble de commandes dans le connecteur. D. Appuyez la plaque avant dans la plaque arrière.

s vers le crou dans D B 5 x 40 mm or w A C via w tvlna

3.2. Installer le bloc d'alimentation

Installez le bloc d'alimentation sur un mur à l'extérieur du sauna, dans un endroit sec à une température ambiante de >0 °C. Consultez la figure 5 pour connaître les instructions sur le moyen d'ouvrir le cache du bloc d'alimentation et savoir comment fixer le bloc au mur.

Remarque ! N'incrustez pas le bloc d'alimentation dans le mur, au risque d'engendrer un chauffage excessif des composants internes du bloc et de l'endommager. Voir figure 5.

3.2.1. Raccordement électrique

La figure 6 montre les connexions électriques du bloc d'alimentation. Pour obtenir des instructions d'installation plus détaillées, consultez les instructions d'installation et d'utilisation du modèle de la poêle sélectionnée.

3.2.2. Défaillances du fusible du bloc d'alimentation. Un fusible grillé doit être remplacé par un fusible neuf. Le placement des fusibles dans le bloc d'alimentation est indiqué dans la figure 6.

• Si le fusible de la carte électronique a grillé, il est probable qu'une défaillance ait eu lieu dans le bloc d'alimentation. Il est nécessaire de procéder à l'entretien.
• Si le fusible de la ligne U1, U2 a grillé, il existe un problème avec l'allumage ou le ventilateur. Vérifiez le câblage et le fonctionnement de l'allumage et du ventilateur.

3.2.3. Multidrive

Il est possible de connecter jusqu'à 8 blocs d'alimentation en parallèle de sorte qu'ils partagent le même panneau de commande. Le principe de connexion est présenté dans la figure 7.

1. Connectez le panneau de commande au premier ou au dernier bloc d'alimentation de la chaîne.
2. Connectez le ou les capteurs de température au premier bloc d'alimentation de la chaîne. Installez le ou les capteurs dans la cabine de sauna tel que décrit au chapitre 3.3.
3. Connectez un capteur de température au reste des blocs d'alimentation. Connectez uniquement la sécurité-surchauffe (fils bleu et blanc). Installez les capteurs dans la cabine de sauna tel que décrit au chapitre 3.3.
4. Reliez les blocs d'alimentation entre eux à l'aide de câbles Multidrive.

3.3. Installer les capteurs de température Remarque ! N'installez pas le capteur de température à moins de 1000 mm d'un conduit d'air omnidirectionnel ou à moins de 500 mm d'un conduit d'air dirigé hors du capteur. Voir figure 10. Le flux d'air près d'un tuyau d'air refroidit le capteur, ce qui aboutit à des relevés de température inexacts vers le centre de contrôle. En conséquence, le poêle risque de surchauffer.

3.3.1. Installer le capteur de température WX232 Vérifiez le bon emplacement du capteur de température dans les instructions d'installation et d'utilisation du poêle.

Poêles en installation murale (figure 8)

- Fixez le capteur de température sur le mur au-dessus de la poêle, ainsi que l'axe vertical en parallèle aux côtés du poêle, à une distance de 100 mm du plafond.

Poêles en installation au sol (figure 9)

- Option 1 : Fixez le capteur de température sur le mur au-dessus du poêle, ainsi que l'axe vertical en parallèle aux côtés du poêle, à une distance de 100 mm du plafond.

- Option 2 : Fixez le capteur de température au plafond au-dessus de la poêle, à une distance de 100–200 mm. de l'axe vertical du côté du poêle.

3.3.2. Installer le capteur de température WX325 (en option)

Fixez le capteur de température sur le mur aussi loin que possible de la poêle et à une distance de 500–700 mm à partir du plafond. Voir fig. 8 et 9.

3.4. Réinitialisation de la sécurité surchauffe

Le boîtier capteur (WX232) contient le capteur de température et une sécurité de surchauffe. Si la température dans l'environnement du capteur devient trop élevée, la sécurité de surchauffe coupe l'alimentation du poêle. La réinitialisation de la sécurité de surchauffe est indiquée dans la figure 11.

Remarque ! La raison de l'arrêt doit être déterminée avant d'appuyer sur le bouton.
