Marque	TFA
Modèle	60.2551.01
Type de produit	Radio-réveil radio-piloté avec fonction de chargement USB
Dimensions du boîtier	136 x 85 x 55 mm
Poids (appareil seul)	149 g
Alimentation principale	Adaptateur secteur 240 V AC / 5.0 V DC (1A, inclus)
Alimentation de secours	2 piles 1,5 V AAA (non incluses)
Sortie de charge USB	5 V DC, max. 1 A
Affichage	Grands chiffres LED avec affichage 12/24 h
Réception horaire	Radio-pilotée DCF (77,5 kHz) avec réglage manuel et fuseau horaire
Fonction alarme	Alarme avec snooze réglable (5 à 60 min) et volume réglable
Réglage luminosité	3 niveaux (HIGH/LOW/OFF) + molette de réglage continu
Réglage volume	Molette de réglage continu du volume sonore
Fonctions supplémentaires	Indicateur d'heure d'été, symbole de réception DCF, arrêt automatique après 2 min
Entretien et nettoyage	Chiffon doux et humide, sans solvants ni abrasifs
Sécurité	Ne pas exposer à l'eau, aux températures extrêmes, aux chocs ; utiliser uniquement l'adaptateur fourni
Pièces détachées et réparabilité	Aucune pièce détachée fournie ; ne pas réparer soi-même, contacter le vendeur
Informations générales	Conforme à la directive UE 2014/53/UE ; déclaration disponible sur www.tfa-dostmann.de

FOIRE AUX QUESTIONS - 60.2551.01 TFA

Comment régler l'heure manuellement sur le radio-réveil TFA 60.2551.01 ?

En mode normal, maintenez la touche MODE enfoncée pendant 3 secondes. Le fuseau horaire clignote, réglez-le avec les touches UP ou DOWN. Appuyez à nouveau sur MODE pour régler les heures et les minutes, puis validez avec MODE. Notez que si la réception DCF est active, l'heure manuelle sera remplacée.

Comment activer ou désactiver l'alarme ?

Appuyez sur la touche AL en mode normal pour activer ou désactiver la fonction d'alarme. Le symbole de réveil apparaît ou disparaît sur l'écran.

Comment régler l'heure de l'alarme et l'intervalle de répétition (snooze) ?

Appuyez sur MODE en mode normal pour accéder aux réglages d'alarme. Maintenez MODE enfoncé pendant 3 secondes. L'heure clignote : réglez-la avec UP ou DOWN, validez avec MODE. Faites de même pour les minutes. Ensuite, l'intervalle de répétition (5 à 60 minutes) s'affiche : réglez-le avec UP ou DOWN et validez.

Comment utiliser la fonction snooze ?

Lorsque l'alarme sonne, appuyez sur la touche sensitive SNOOZE pour activer la répétition. Le symbole snooze clignote et l'alarme s'interrompt pendant l'intervalle réglé. Vous pouvez également appuyer sur toute autre touche pour arrêter définitivement l'alarme.

Comment régler la luminosité de l'affichage ?

La touche sensitive SNOOZE permet de basculer entre 3 niveaux de luminosité (HIGH/LOW/OFF). De plus, la molette LIGHT permet un réglage continu de la luminosité lorsque le niveau est sur HIGH ou LOW.

Que faire si le radio-réveil ne capte pas le signal DCF ?

Vérifiez que l'appareil est à moins de 1500 km de Francfort et éloigné des sources de parasites (écrans, etc.). Vous pouvez lancer une recherche manuelle en maintenant la touche UP enfoncée pendant 3 secondes. Si la réception échoue, réglez l'heure manuellement. La réception automatique a lieu à 2h, 3h et 4h du matin.

Comment charger un appareil mobile via le port USB ?

Branchez un câble USB (non fourni) dans le port USB à l'arrière du réveil, puis connectez l'autre extrémité à votre appareil mobile. La sortie est de 5 V / max. 1 A. Assurez-vous que votre appareil est compatible. Le chargement n'est possible que lorsque l'adaptateur secteur est branché.

Comment nettoyer le radio-réveil ?

Utilisez un chiffon doux et humide. N'utilisez jamais de solvants ou de détergents abrasifs. Retirez les piles si l'appareil n'est pas utilisé pendant une longue période.

Que faire si l'affichage est faible ou inexistant ?

Assurez-vous que l'adaptateur secteur est correctement branché et que la prise fonctionne. Vérifiez également la luminosité : réglez-la avec la touche SNOOZE ou la molette LIGHT. Si le problème persiste, remplacez les piles de secours.

Que faire si l'alarme ne sonne pas ?

Vérifiez que le symbole de réveil est affiché (alarme activée). Réglez le volume avec la molette VOL. Assurez-vous que l'heure d'alarme est correcte. Si le problème persiste, réinitialisez l'appareil en débranchant l'adaptateur et en retirant les piles.

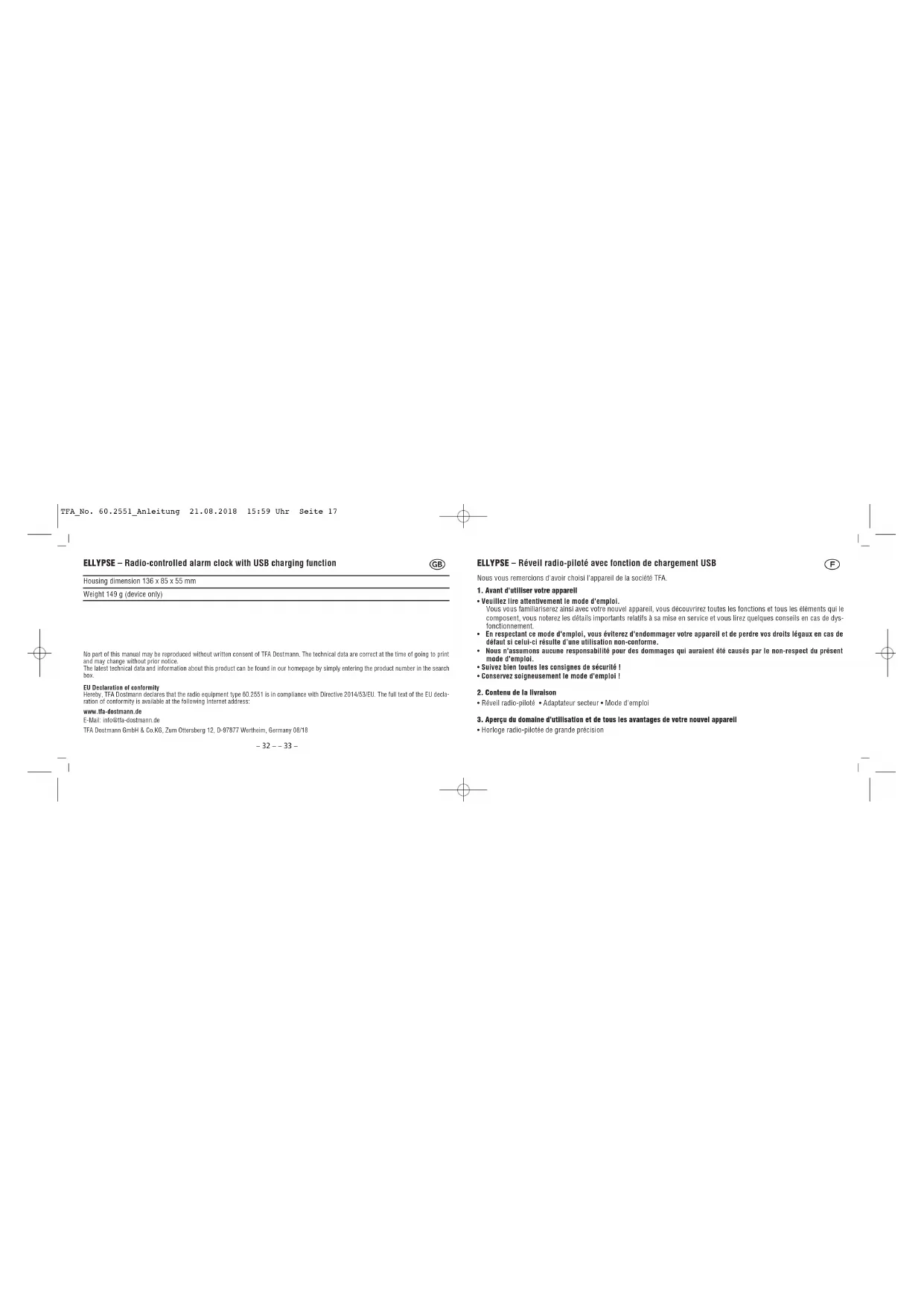

MODE D'EMPLOI 60.2551.01 TFA

ELLYPSE – Réveil radio-piloté avec fonction de chargement USB

Nous vous remercions d'avoir choisi l'appareil de la société TFA.

1. Avant d'utiliser votre appareil

• Veuillez lire attentivement le mode d'emploi. Vous vous familiariserez ainsi avec votre nouvel appareil, vous découvrirez toutes les fonctions et tous les éléments qui le composent, vous noterez les détails importants relatifs à sa mise en service et vous ilrez quelques conseils en cas de dysfonctionnement.
• En respectant ce mode d'emploi, vous éviterez d'endommager votre appareil et de perdre vos droits légaux en cas de défaut si celui-ci résulte d'une utilisation non-conforme.
• Nous n'assumons aucune responsabilité pour des dommages qui auraient été causés par le non-respect du présent mode d'emploi.
• Suivez bien toutes les consignes de sécurité !
• Conservez soigneusement le mode d'emploi !

2. Contenu de la livraison

• Réveil radio-piloté • Adaptateur secteur • Mode d'emploi

3. Aperçu du domaine d'utilisation et de tous les avantages de votre nouvel appareil

• Horloge radio-pilotée de grande précision

ELLYPSE – Réveil radio-piloté avec fonction de chargement USB

- Grands chiffres à LED

- Fuseau horaire et option de réglage manuel

- Fonction de répetition avec intervalle réglant

- Luminosite et volume d'alarme peut curs régles en confine

- Fonction de chargement pour les appareils mobiles par port USB (TA)

4. Pour votre sécurité

• Le produit est destiné uniquement à l'utilisation décrite ci-dessus. N'utilisez jamais l'appareil à d'autres fins que celles décriles dans le présent mode d'emploi
• Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même.

Attention! danger de choc électrique!

• Branchez l'apparell uniquement sur une prise de courant réglementaire ayant une tension de secteur de 240V !
• La prise de courant doit être proche de l'équipement et facilement accessible.
• L'appareil et l'adaptateur secteur ne doivent pas entrer en contact avec de l'eau ou de l'humidité. Ils ne peuvent être utilisés que dans des locaux secs.
• N'utilisez pas l'appareil si le boîtier ou l'adaptateur secteur sont endommagés.

-34--35-

ELLYPSE - Réveil radio-piloté avec fonction de chargement USB

• Conservez le produit hors de la portée de personnes (enfants compris) inaptes à évaluer les risques possibles liés au maniemant d'appareils électriques.
• Retirez immédiatement la fiche de la prise en cas de défaut ou si l'appareil n'est pas utilisé pendant une longue période.
• Utilisez uniquement l'adaptateur secteur fourni.
• Placez le cordon d'alimentation de sorte qu'il n'entre pas en contact avec des objets tranchants ou brûlants.

Attention! langer de blessure :

• Gardez votre appareil et les piles hors de la portée des enfants.
• Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le cas d'une ingestion. Si une pile a été avalée, alla peut entraîner des brûlures internes gravas ainsi que la mort dans l'aspace de 2 heures. Si vous craignez qu'une pile ait pu être avalée ou ingérée d'une autre manière, quelle qu'elle soit, contactez immédiatement un médecin d'assarps
• Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risque d'explosion !
• Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite. M'utilisez jamais simultanément de piles anciennes avec des piles neuves ou des piles de types différents. Pour manipuler des piles qui ont coût, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protection I

Conseils importants de sécurité du produit !

- Évitez d'exposer l'appareil à des températures extrâmes, à des vibrations ou à des chocs.

5. Composants

A : Affichage (Fig. 1) : A 1: Horloge A 2: PM A 3 : Symbole de l'heure d'été A 4 : Heure de réveil A 5 : Symbole de réveil A 6 : Symbole de répétition A 7: Symbole de réception DCF

B: Touches (Fig. 2):

B1: Touche sensitive SNOOZE B 3 : Touche MODE B 4 : Touche UP 85: Touche DOWN B 7 : Molette de réglage VOL

B2: Touche AL Taste

B 6 : Molette de réglage LIGHT

-36--37-

ELLYPSE - Réveil radio-piloté avec fonction de chargement USB

C : Boîtier (Fig. 3+4) :

C1: Support (dépliable) C3: Connexion de l'alimentation

C2: Compartiment à piles

C4: Por1 USB

6. Mise en service

• Retirez le film de protection de l'affichage.
• Branchez le connecteur sur la prise de l'appareil et la fiche de l'adaptateur sur le secteur.
• Important I Assurez-vous que la tension de réseau ne dépasse pas 240V. Une autre tension de réseau pourrait endomma- ger votre appareil. • L'entre appareil est maintenant soit à fonctionner.
• votre apparaient est maintenant pre-t a fonctionner.
• Tous les segments s'allument pendant 2 secondes
• Ouvrez le compartiment à piles et insérez deux nouvelles piles de type 1,5 V AAA en respectant la polarité +/- • Refermez le compartiment à piles
• L'appareil ne fonctionné qu'avec l'adaptateur. Les piles servent de source d'énergie de secours en cas de panne d'électricité.

6.1 Réception de l'heure radio

- L'horloge cherche le signal radio et le symbole de réception DCF clignote. En cas de réception correcte après 3-8 minutes, l'heure radio, la date et le symbole de réception DCF sont affichés en continu sur l'écran.

ELLYPSE – Réveil radio-piloté avec fonction de chargement USB

• Pour éviter les interférences, l'éclairage de l'écran s'affaiblit pendant la réception de l'heure radio et la sortie USB était.
• La réception du signal DCF a lieu à 2:00 heures du matin. Au cas où la réception aurait échoué, un nouvel essai de réception sera effectué à 3:00 et 4:00 du matin.
• Vous pouvez également activer manuellement la réception.
• Appuyez sur la touche UP pendant trois secondes.
• L'horloge cherche le signal radio et le symbole de réception DCF clignote.
• Appuyez encore sur la touche UP pour désactiver la réception DCF. Le symbole de réception DCF disparaît. • Il y a 3 états de réception différents :

clignote – réception en cours

allumé en continu – la réception a abouti

aucun symbole – aucune réception

• Si votre horloge radio-pilotée ne peut pas recevoir le signal DCF (par exemple en cas de perturbations, d'une distance de transmission excessive etc.), vous pouvez régler l'horaire manuellement.
• L'horloge fonctionne comme une horloge à quartz normale (voir Réglages manuels).

-38--39-

Consignes pour la réception de l'heure radio

La transmission de l'heure radio s'effectue via une horloge atomique au césium, exploitée par la Physikalisch Technische Bundesanstalt de Braunschweig (Institut Fédéral Physico-Technique de Braunschweig). L'écart de précision de cette horloge est d 1 seconde pour un million d'années. L'heure est diffusée à partir de Mainflingen, près de Francfort-sur-le-Main, avec un signal DCl-77 (77,5 kHz) d'une portée d'environ 1500 km. Le passage de l'heure d'hiver à l'heure d'été et vice-versa s effectue également automatiquement. Pendant l'heure d'été. DST est affiché sur l'écran. La réception dépend de votre position géographique. En règle générale, dans un rayon de 1 500 km autour de Francfort, aucun problème de transmission ne devrait survenir.

Vérifiez les points suivants :

• Nous vous recommandons de respecter une distance de 1,5 - 2 m entre l'appareil et d'éventuelles sources de signaux parasites, comme les écrans d'ordinateurs et les postes de télévision.
• Dans les bâtiments en béton armé (caves, greniers aménagés), le signal reçu est affaibli. Dans les cas extrêmes, nous vous conseillons de placer l'appareil près d'une fenêtre de manière à améliorer la réception du signal radio.
• La nuit, les perturbations s'affaiblissant en règle générale et la réception DCF est possible dans la plupart des cas. Une seule réception par jour suffit pour garantir la précision de l'affichage de l'heure et pour maintenir d'éventuels écarts en dessous d'1 seconde.

7.1 Réglages manuels

• Important

lorsque la réception de l'heure radiopilotée est en cours. L'opération des touches n'est pas possible.

- Si vous maintenez la touche UP ou DOWN appuyée au cours d'un mode de réglage vous passez en déroulement rapide.

• L'appareil quitte automatiquement le mode de réglage si aucune touche n'est pressée pendant 20 secondes.

7.1.1 Réglage de l'heure

• Maintenez la touche MODE appuyée pendant trois secondes en mode normal.
• Le fuseau horaire (00 - par défaut) clignote et vous pouvez régler la correction du fuseau horaire (+1/-1) avec la touche UP ou DOWN.
• Vous avez la possibilité d'utiliser un autre fuseau horaire si votre horloge radio-pilotée peut recevoir le signal DCF mais l'heure de votre fuseau horaire est différente de l'heure DCF (par exemple : +1 = une heure plus tard).
• Appuyez une nouvelle fois sur la touche MODE et vous pouvez ajuster les heures et les minutes avec la touche UP ou DOWN.
• Validez au moyen de la touche MODE.
• Lorsque la réception du signal DCF a abouti, l'heure ajustée manuellement sera remplacée par l'heure radio.

7.1.2 Affichage 12 heures ou 24 heures

• Avec la touche DOWN vous pouvez configurer le système horaire sur 12 heures ou sur 24 heures.
• Si vous choisissez le système de 12 heures, le signe PM (après-midi) apparaît sur l'écran.

7.2 Réglages d'alarme

• Appuyez sur la touche MODE en mode normal pour entrer en mode de réglage de l'alarme.
• AL et 06:00 (par défaut) ou l'heure d'alarme réglée précédemment apparaissent sur l'écran.
• Maintenez la touche MODE appuyée pendant trois secondes pour accéder au mode de réglage.
• Le réveil est activé et le symbole d'alarme apparaît. L'affichage de l'heure clignote,
• Réglez l'heure désirée avec la touche UP ou DOWN.
• Validez au moyen de la touche MODE.
• Procédaz de même pour régler les minutes.
• Validez au moyen de la touche MODE
• 5 (par défaut) ou l'intervalle de répétition réglé précédemment est affiché à l'écran.
• Réglez avec la touche UP ou DOWN la durée souhaitée (5 à 60 minutes).
• Validez au moyen de la touche MODE.

ELLYPSE – Réveil radio-piloté avec fonction de chargement USB

• Appuyez sur la touche AL en mode normal pour activer ou désactiver la fonction d'alarme.
• Le symbole de réveil apparaît ou disparaît sur l'écran.
• Lorsque l'heure de réveil fixée est atteinte, le réveil se met à sonner (si la fonction de réveil est activée).
• Appuyez sur une touche de votre choix (sauf sur la touche sensitive SNOOZE) pour éteindre le réveil.
• Si la sonnerie du réveil n'est pas coupée, elle s'arrêtera automatiquement après deux minutes et sera de nouveau activée pour l'heure de réveil suivante.
• Le symbole de réveil reste à l'écran.
• Lorsque le réveil sonne, appuyez sur la touche sensitive SNODZE pour activer la fonction de répétition snooze.
• Si la fonction de répétition snooze est activée, le symbole snooze clignote. • L'alarme s'interrompt pendant l'intervalle réglé

7.3 Éclairage

• La touche sensitive SNOOZE vous permet de régler 3 niveaux de luminosité (HIGH/LOW/OFF).
• En plus la molette de réglage LIGHT vous permet de régler en continu la luminosité (au niveau HIGH and LOW).

7.4 Volume

- La molette de réglage VOL vous permet de régler en continu le volume sonore du révell.

-42--43-

7.5 Fonction de chargement

• Branchez le cordon USB (non inclus) dans le port du réveil et raccordez l'autre bout du cordon avec votre appareil mobile. Assurez-vous que la fonction de rechargement est adaptée à votre appareil mobile (puissance max. 1A)
• N'exercez aucune force pour brancher les fiches USB. Una fiche USB ne se branche que dans un sens dans le port USB.

8. Entretien et maintenance

• Pour le nettoyage de votre appareil, utilisez un chiffon doux et humide. N'utilisez pas de solvants ou d'agents abrasifs !
• Retirez les piles si vous n'utilisez pas votre appareil pendant une durée prolongée.

- Conservez votre appareil dans un endroit sec

8.1 Remplacement des piles

• Ouvrez le compartiment à piles et insérez deux nouvelles piles de type 1,5 V AAA en respectant la polarité +/- • Refermez le compartiment à piles

Problème solution

Aucun affichage ou → Raccordez le dispositif avec l'adaptateur affichage faible → Vérifiez l'adaptateur secteur

ELLYPSE – Réveil radio-piloté avec fonction de chargement USB

	→ Attendez la réception de l'heure radio DCF→ Ajustez la luminosité avec la touche sensitive SN00ZE ou la molette de réglage LIGHT
Pas de réception DCF	→ Mainlanez la touche UP appuyée pendant trois secondes en mode normal→ Attendez la réception du signal de nuit→ Chargez l'emplacement (perturbation)→ Remettez l'appareil en service, conformément aux instructions→ Régiez l'heure manuellement
Pas de fonction → Raccordez le dispositif avec l'adaptateurde chargement → Vérifiez le branchement du port USB→ Attendez la réception de l'heure radio DCF
Pas de son du réveil	→ Ajustez la volume avec la molette de réglage VOL

Si votre appareil ne fonctionne toujours pas malgré ces mesures, adressez-vous au vendeur chez qui vous l'avez acheté.

10. Traitement des déchets

Ce produit a été fabriqué avec des matériaux de haute qualité qui peuvent être recyclés et réutilisés.

Las piles usagées ne doivent pas être jetées dans les détritus ménagers.

ELLYPSE - Réveil radio-piloté avec fonction de chargement USB

En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et piles rechargeables usagées à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale.

Les métaux lourds sont désignés comme suit :

Cd-cadmium, Hg=mercure, Pb=plomo

Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE).

L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L'utilisateur s'engage, pour le respect de l'environnement, à déposer l'appareil usagé dans un centre de traitement agréé pour les dâchats électriques et électroniques.

11. Caractéristiques techniques

Alimentation Piles de sauvegarde 2 x 1,5 V AAA (non incluses)

Adaptateur secteur : 240 V AC / 5.0 V DC (1A) (inclus)

Sortie de charge Port USB

Tension de sortie 5V/DC max. 1A

ELLYPSE – Réveil radio-piloté avec fonction de chargement USB

Dimensions du boîtier 136 x 85 x 55 mm

Poids 149 g (appareil seulement)

La reproduction, même partiello, du présent mode d'emploi est strictement interdite sans l'accord explicite de TFA Dostimann. Les caractéristiques techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modifiées sans avis préalable.

Les dernières données techniques et les informations concernant votre produit pouvont être consultées en entrant le numéro de l'article sur notre site Internet.

Déclaration de conformité UE

Le soussigné, TFA Destmann, déclare que l'équipement radiocélectrique du type 60.2551 est conforme à la directive 2014/53/UE. Le texte com- plet de la déclaration UE de contramité est disponible à l'adresse Internet suivante :

www.1fa-dostmann. de
