Marca	TFA
Modelo	60.2551.01
Tipo de producto	Radio-despertador controlado por radio con función de carga USB
Dimensiones de la carcasa	136 x 85 x 55 mm
Peso (solo el aparato)	149 g
Alimentación principal	Adaptador de corriente 240 V CA / 5.0 V CC (1A, incluido)
Alimentación de respaldo	2 pilas 1,5 V AAA (no incluidas)
Salida de carga USB	5 V CC, máx. 1 A
Pantalla	Grandes dígitos LED con visualización 12/24 h
Recepción horaria	Controlada por radio DCF (77,5 kHz) con ajuste manual y huso horario
Función alarma	Alarma con repetición ajustable (5 a 60 min) y volumen ajustable
Ajuste de brillo	3 niveles (HIGH/LOW/OFF) + rueda de ajuste continuo
Ajuste de volumen	Rueda de ajuste continuo del volumen del sonido
Funciones adicionales	Indicador de horario de verano, símbolo de recepción DCF, apagado automático después de 2 min
Mantenimiento y limpieza	Paño suave y húmedo, sin disolventes ni abrasivos
Seguridad	No exponer al agua, a temperaturas extremas, a golpes; utilizar únicamente el adaptador suministrado
Piezas de repuesto y reparabilidad	No se suministran piezas de repuesto; no reparar por sí mismo, contactar al vendedor
Información general	Conforme a la directiva UE 2014/53/UE; declaración disponible en www.tfa-dostmann.de

Preguntas frecuentes - 60.2551.01 TFA

¿Cómo ajustar la hora manualmente en el radio-despertador TFA 60.2551.01?

En modo normal, mantenga presionada la tecla MODE durante 3 segundos. El huso horario parpadea, ajústelo con las teclas UP o DOWN. Presione nuevamente MODE para ajustar las horas y los minutos, luego confirme con MODE. Tenga en cuenta que si la recepción DCF está activa, la hora manual será reemplazada.

¿Cómo activar o desactivar la alarma?

Presione la tecla AL en modo normal para activar o desactivar la función de alarma. El símbolo de despertador aparece o desaparece en la pantalla.

¿Cómo ajustar la hora de la alarma y el intervalo de repetición (snooze)?

Presione MODE en modo normal para acceder a los ajustes de alarma. Mantenga presionado MODE durante 3 segundos. La hora parpadea: ajústela con UP o DOWN, confirme con MODE. Haga lo mismo para los minutos. Luego, se muestra el intervalo de repetición (5 a 60 minutos): ajústelo con UP o DOWN y confirme.

¿Cómo utilizar la función snooze?

Cuando suene la alarma, presione la tecla sensible SNOOZE para activar la repetición. El símbolo snooze parpadea y la alarma se interrumpe durante el intervalo ajustado. También puede presionar cualquier otra tecla para detener la alarma definitivamente.

¿Cómo ajustar el brillo de la pantalla?

La tecla sensible SNOOZE permite cambiar entre 3 niveles de brillo (HIGH/LOW/OFF). Además, la rueda LIGHT permite un ajuste continuo del brillo cuando el nivel está en HIGH o LOW.

¿Qué hacer si el radio-despertador no capta la señal DCF?

Verifique que el aparato esté a menos de 1500 km de Fráncfort y alejado de fuentes de interferencias (pantallas, etc.). Puede iniciar una búsqueda manual manteniendo presionada la tecla UP durante 3 segundos. Si la recepción falla, ajuste la hora manualmente. La recepción automática tiene lugar a las 2, 3 y 4 de la madrugada.

¿Cómo cargar un dispositivo móvil a través del puerto USB?

Conecte un cable USB (no incluido) en el puerto USB en la parte posterior del despertador, luego conecte el otro extremo a su dispositivo móvil. La salida es de 5 V / máx. 1 A. Asegúrese de que su dispositivo sea compatible. La carga solo es posible cuando el adaptador de corriente está enchufado.

¿Cómo limpiar el radio-despertador?

Utilice un paño suave y húmedo. No use nunca disolventes ni detergentes abrasivos. Retire las pilas si el aparato no se utiliza durante un largo período.

¿Qué hacer si la pantalla está tenue o no se ve?

Asegúrese de que el adaptador de corriente esté correctamente enchufado y que el tomacorriente funcione. Verifique también el brillo: ajústelo con la tecla SNOOZE o la rueda LIGHT. Si el problema persiste, reemplace las pilas de respaldo.

¿Qué hacer si la alarma no suena?

Verifique que el símbolo de despertador se muestre (alarma activada). Ajuste el volumen con la rueda VOL. Asegúrese de que la hora de alarma sea correcta. Si el problema persiste, restablezca el aparato desconectando el adaptador y retirando las pilas.

MANUAL DE USUARIO 60.2551.01 TFA

Instrucciones de uso

13:24 CAST Kat N

TFA

Kat. Nr. 60.2551

TFA_No. 60.2551_Anleitung 21.08.2018 15:59 Uhr Seite 2 Fig. 1 A7 A2 PM 88:88 DST AL A3 A4 A5 Zz A6 -2--3- Fig. 2 B6 B4 LIGHT UP VOL B7 B3 B2 MODE AL DOWN SNOOZE B5 B1

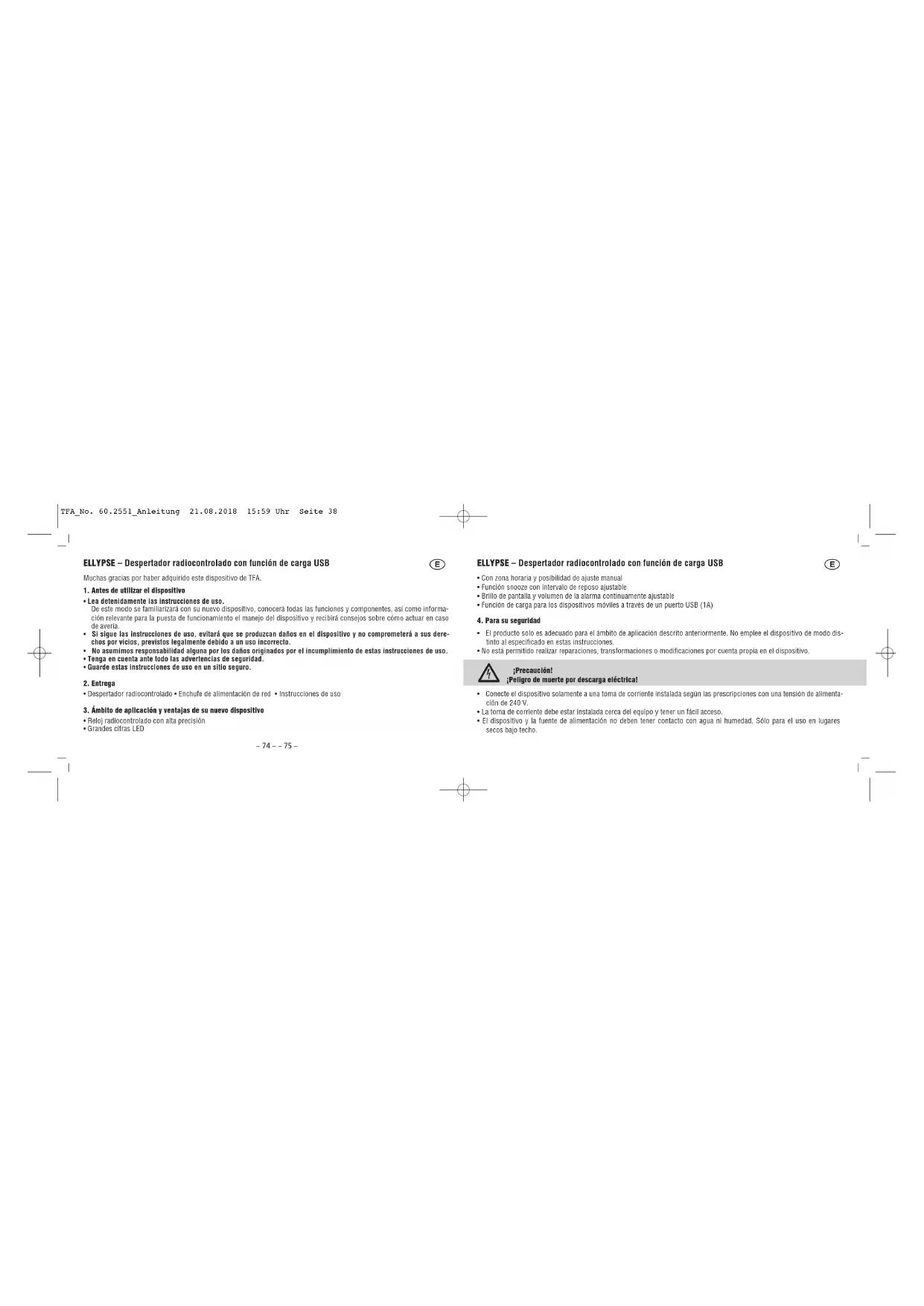

ELLYPSE - Despertador radiocontrolado con función de carga USB

Muchas gracias por haber adquirido este dispositivo de TFA.

1. Antes de utilizar el dispositivo

• Lea detenidamente las instrucciones de uso.
  De este modo se familiarizará con su nuevo dispositivo, conocerá todas las funciones y componentes, así como información relevante para la puesta de funcionamiento el manejo del dispositivo y reclinará consejos sobre cómo actuar en caso de avería.
• Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá a sus derechos por vicios, previstos legalmente debido a un uso Incorrecto.
• No asumimos responsabilidad alguna por los daños originados por el incumplimiento de estas instrucciones de uso.
• Tenga en cuenta ante todo las advertencias de seguridad.
• Guarde estas instrucciones de uso en un sitio seguro.

2. Entrega

- Despertador radiocontrolado • Enchufe de alimentación de red • Instrucciones de uso

3. Ámbito de aplicación y ventajas de su nuevo dispositivo

• Reloj radiocontrolado con alta precisión
• Grandes cifras LED

-74--75

E

ELLYPSE - Despertador radiocontrolado con función de carga USB

• Con zona horaria y posibilidad de ajuste manual
• Función snooze con intervalo de reposo ajustable
• Brillo de pantalla y volumen de la alarma continuamente ajustable
• Función de carga para los dispositivos móviles a través de un puerto USB [1A]

4. Para su seguridad

• El producto solo es adecuado para el amonto de aplicación descrito anteriormente. No emplee el dispositivo de modo distinto al especificado en estas instrucciones.
• No está permitido realizar reparaciones, transformaciones o modificaciones por cuenta propia en el dispositivo.

¡Precaución! ¡Peligro de muerte por descarga eléctrica!

• Conecte el dispositivo solamente a una toma de corriente instalada según las prescripciones con una tensión de alimenta-
  ción de 240 V
• La toma de corriente debe estar instalada cerca del equipo y tener un fácil acceso.
• El dispositivo y la fuente de alimentación no deben tener contacto con agua ni humedad. Sólo para el uso en lugares secos bajo tacho.

ELLYPSE – Despertador radiocontrolado con función de carga USB

• No utilice el dispositivo si la carcasa o la fuente de alimentación están dañadas.
• Mantenga el dispositivo fuera de alcance de las personas (también niños) que no puedan evaluar los riesgos con el manejo de dispositivos eléctricos.
• Extralga el enchufe inmediatamente de la toma de corriente si se produce perturbación o si no va a utilizar el dispositivo por un largo periodo de tiempo.
• Utilica únicamente la fuente de alimentación suministrada.
• Coloque el cable de alimentación de manera que no tenga contacto con objetos de cantos afilados o callentes.

¡Precaución! iesgo de lesio

• Mantenga el dispositivo y las pilas fuera del alcance de los niños.
• Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro modo, busque inmediatamente ayuda médica.
• No tire las pilas al fuego, no las cortocircuite, desmonte ni recargue, ya que existe riesgo de explosión.
• Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas. No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo. Utilice guantes protectores resistentes a productos químicos y gafas protectoras si manipula pilas con fugas de líquido!

-76--77-

ELLYPSE – Despertador radiocontrolado con función de carga USB

¡Advertencias importantes sobre la seguridad del producto!

- No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.

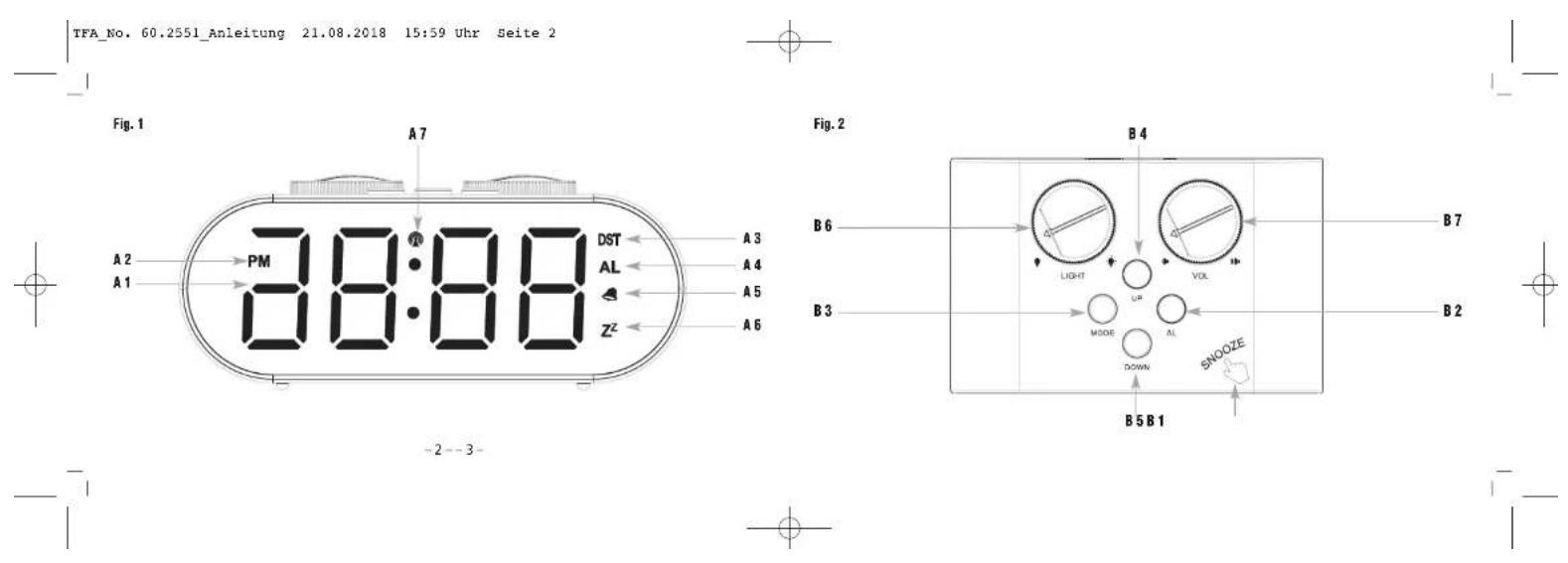

5. Componentes

A: Pantalla (Fig. 1):

A 1: Hora A 2: PMI
A 3: Símbolo de horario de verano A 4: Hora de alarma
A 5: Símbolo de la alarma A 6: Símbolo de snooze
A 7: Símbola de recepción DCF

B: Teclas (Fig. 2):

B 1: Tecla táctil SNOOZE
B 3: Tecla MODE
B 5: Tecla DOWN
B 7: Rueda de ajuste VOL

B 2: Tecla AL
B 4: Tecla UP
B 6: Rueda de ajuste LIGHT

。

ELLYPSE – Despertador radiocontrolado con función de carga USB

C: Cuerpo (Fig. 3+4):

C 1: Soporte (desplegable) C 2: Compartimento de las pilas

C 3: Conexión de adaptador C 4: Puerto USB

6. Puesta en marcha

• Despegue la película protectora de la pantalla.
• Ponga el enchufe de conexión en la toma y conecte el dispositivo con el enchufe de alimentación a la red.
  • ¡Importante!
  Asegúrese de que el voltaje de la línea no es más de 240 V! Otras tensiones pueden dañar el dispositivo.
• El dispositivo está ahora listo para funcionar.
• Todos los segmentos se muestran durante dos segundos.
• Abra el compartimiento de las pilas e introduzca dos pilas nuevas 1,5 V AAA. Asegúrese que las pilas estén colocadas con
  la polaridad correcta.
• Cierre de nuevo el compartimento de las pilas.
• El dispositivo soló funciona con enchufe de alimentación! Las pilas actuarán entonces como una fuente de energía auxiliar en el caso de que alguna fallara en el suministro de energía.

-78--79-

ELLYPSE - Despertador radiocontrolado con función de carga USB

6.1 Recepción de la hora radiocontrolada

• El reloj está tratando de recibir la señal de radio y el símbolo de recepción DCF parpadea. Una vez que se ha reciclido el código de horario después 3 - 8 minutos se muestra la hora controlada por radio, la fecha y el símbolo de recepción DCF constantemente en la pantalla.
• Para evitar interferencias, durante la recepción de la radio reloj la iluminación este más débil y la salida USB se desconecta.
• La recepción de la señal DCF se llevará a cabo diariamente a las 2:00 de la mañana. Si la recepción no es exitosa, el siguiente intento de recepción se llevará a cabo de nuevo a las 3:00 y a las 4:00 de la mañana.
• Puede comenzar la inicialización manualm
• Mantenga pulsada la tecla UP durante 3 segundos.
• El reloj está tratando de recibir la señal de radio y el símbolo de recepción DCF parpadea.
• Para finalizar la recepción de DCF pulse otra vez la tecla UP. El símbolo de recepción DCF desaparece.
• Hay 3 tipos de símbolos recibidos:

Parpadea – recepción activa

Se detiene – recepción exitosa

Ninguna símbolo – Ninguna recepción de DCF

• Si su reloj radiocontrolado no es capaz de recibir la señal DCF (p. ej, debido a interferencias, distancia de transmisión,
  etc.), puede ajustar la hora manualmente.
• El reloj funciona como un reloj normal de cuarzo (véase Ajustes manuales).

ELLYPSE – Despertador radiocontrolado con función de carga USB

Indicaciones para la recepción de la hora radiocontrolada

La transmisión de la hora se realiza por medio de un reloj atómico de cesio radiocontrolado a través de, por el instituto técnico físico de Braunschweig. La desviación es menor a 1 segundo en un millón de años. La hora viene codificada y es transmitida desde Mainflingen en las proximidades de Frankfurt am Main por una señal de frecuencia DCF-77 (77,5 kHz) con un alcance de aprox. 1.500 km. Su reloj radiocontrolado recibe la señal, la convierte y muestra siempre la hora exacta. Incluso el cambio de la hora de verano e invierno se produce automáticamente. Durante el tiempo de verano aparece DST en la pantalla. La recepción depende básicamente de la situación geográfica. Generalmente éste debería funcionar de forma óptima en un radio de 1.500 km en torno a Frankfurt.

Por favor, tenga en cuenta lo siguiente:

• Es recomendable mantener una distancia de como mínimo 1,5 – 2 metros de posibles aparatos perturbadores tales como pantallas de ordenadores y televisores.
• En construcciones de hormigón armado (sótanos, superestructuras), la señal recibida es evidentemente más débil. En casos extremos se aconsela de emplazar el dispositivo cerca de una ventana para obtener una mejor recepción.
• Por las noches las perturbaciones atmosféricas suelen ser reducidas y se dispone de recepción en la mayoría de los casos. Si además se recibe como mínimo una vez al día, es suficiente para garantizar la precisión y mantener desviaciones inferiores a 1 segundo.

-80--81-

ELLYPSE – Despertador radiocontrolado con función de carga USB

7. Manejo

7.1 Ajustes manuales

• Importante: Durante la recepción de la hora radiocontrolada no es posible el funcionamiento de las teclas.
• Mantenna pulsada la tecla IUP n DOWN en el modo de ajuste, acorderá a la pasada rápida.
• El dispositivo sale automáticamente del modo de ajuste si no se presiona ninguna tecla durante 20 segundos.

7.1.1 Ajuste de la hora

• Mantenga pulsada la tecla MODE durante tres segundos en el modo normal.
• El ajuste de la zona horaria (00 - nivel preseleccionado) parpadea y puede ajustar la corrección de la zona horaria (-1/+1) con la tecla UP o DOWN.
• La corrección de la zona horaria es necesaria cuando se pueda recibir la señal DCF, la zona horaria es diferente de la hora DCF (por ejemplo: +1 = una hora más tarde).
• Pulse otra vez la tecla MODE y puede ajustar la hora y los minutos con la tecla UP o DOWN.
• Confirme la entrada con la tecla MODE.
• Si la recepción de la señal de radio para la hora DCF es exitosa el tiempo ajustado manualmente se sobrescribe.

7.1.2 Indicación de sistema de 12 y 24 horas

• En el modo normal puede seleccionar con la tecla DOWN el sistema de 12 o 24 horas.
• En el sistema de 12 horas, aparece en la pantalla PM (después de mediodía).

ELLYPSE – Despertador radiocontrolado con función de carga USB

7.2 Ajustes de alarma

• Pulse la tecla MODE en el modo normal, para acceder al modo de alarma.
• En la pantalla aparecen AL y 06:00 (nivel preseleccionado) o la indicación de la última hora de la alarma.
• Mantenga pulsada la tecla MODE durante tres segundos para acceder al modo de ajuste.
• La función de la alarma se encuentra activada y el símbolo de la alarma aparece en la pantalla. La indicación de la hora narpadea en la pantalla.
• Aiuste con la tecla UP o DOWN la hora deseada.
• Confirme con la tecla MODE
• Introduzca de la misma manera los minutos.
• Confirme con la tecla MODE
• 5 (nivel presaleccionado) o la última interrupción de tiempo de alarma aparece en la pantalla.
• Con la tecla UP o DOWN ajuste la duración deseada (5 a 60 minutos).
• Confirme con la tecla MODE
• Para activar y desactivar la función de la alarma, pulse la tecla AL en el modo normal.
• El símbolo de alarma aparece o desaparece en la pantalla.
• Con la alarma activada, cuando se ha alcanzado la hora de la alarma establecida, comienza el despertador a sonar.
• Pulse cualquier tecla (excepto la tecla táctil SNOOZE) y la función de la alarma se termina.

-82--83-

ELLYPSE – Despertador radiocontrolado con función de carga USB

• Si no se interrumpe la alarma, el tono de alarma se apaga automáticamente después de dos minutos y se activa de nuevo a la misma hora de la alarma.
• El símbolo de la alarma se detiene en la pantalla.
• Cuando suene el despertador, pulse la tecla táctil SNOOZE para activar la función de snooze.
• Si la función de snooze se encuentra activada, el símbolo snooze parpadea en la pantalla.
• El sonido de la alarma se interrumpe durante el tiempo ajustado.

7.3 Iluminación

• Con la tecla táctil SNOOZE puede configurar 3 niveles de brillo (HIGH/LOW/OFF).
• Adicionalmente, puede ajustar el nivel de brillo continuamente con la rueda de ajuste LIGHT (en el nivel HIGH y LOW).

7.4 Volumen

- Con la rueda de ajuste VOL puede ajustar el volumen del despertador continuamente.

7.5 Función de carga

• Enchufe el cable USB (no incluido) en el puerto USB del despertador y conecte el otro extremo a su dispositivo móvil.
  Asegúrese de que la función de carga es adecuada para su dispositivo móvil (corriente de carga máx. 1A).
• No aplique fuerza al conectar el enchufe de USB. Un enchufe USB encaja solamente en una orientación en el puerto USB.

ELLYPSE – Despertador radiocontrolado con función de carga USB

8. Cuidado y mantenimiento

• Limpie el dispositivo con un paño suave, ligeramente humedecido. No utilice productos abrasivos o disolventes!
• Extraiga las pilas si no va a usar el dispositivo por un largo período de tiempo.
• Mantenga el dispositivo en un lugar seco

8.1 Cambio de las pilas

• Abra el compartimiento de las pilas e introduzca dos pilas nuevas 1,5 V AAA. Asegúrese que las pilas estén colocadas con la polaridad correcta.
• Cierre de nuevo el compartimento de las pilas.

9. Averías

Problema Solución

Ninguna indicación o → Conectar el dispositivo con el enchufe de alimentación de red

indicación débil → Compruebe el enchufe de la red

→ Intentar la recepción de la señal de radio
→ Ajustar el brillo de la pantalla con la tecla táctil SNODZE o la rueda de ajuste LIGHT

Ninguna recepción de DCF → Mantenga pulsada la tecla UP durante tres segundos en el modo normal.

→ Intentar la recepción de noche

-84--85-

E

ELLYPSE - Despertador radiocontrolado con función de carga USB

→ Cambiar de ubicación (factores de interferencia)
→ Vuelva a la puesta en marcha el dispositivo de acuerdo a las instrucciones

→ Ajustar la hora manualmente

Ninguna función de carga → Conectar el dispositivo con el enchufe de alimentación de red

→ Comprobar la conexión del puerto USB
→ Intentar la recepción de la señal de radio

Ningún tono de alarma → Ajustar el volumen con la rueda de ajuste VOL

Si a pesar de haber seguido estos pasos, el dispositivo no funciona, dirijasa al establecimiento donde adquirió al producto.

10. Eliminación

Este producto ha sido fabricado usando materiales y componentes que pueden ser reciclados y reusados.

Las pilas y baterías no pueden desacharse en ningún caso junto con la basura doméstica. Como consumidor, está obligado legalmente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ella según el reglamento nacional o local.

Las denominaciones de los metales pesados que contienen son: Cd=cadmio, Hg=mercurio, Pb=plomo

ELLYPSE – Despertador radiocontrolado con función de carga USB

Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE).

No deseche este producto junto con la basura doméstica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente.

11. Datos técnicos

Alimentación de tensión: Pilas de seguridad 2 x 1,5 V AAA (no incluidas)

Adaptador de red: 240 V AC / 5,0 V DC (1A) (incluido)

Salida de carga Puerto USB

Tensión de salida 5V/DC máx. 1.0 A

Dimensiones de cuerpo 136 x 85 x 55 mm

ELLYPSE – Despertador radiocontrolado con función de carga USB

Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Dosimann. Los dales técnicos de este

producto corresponden al estado en el momento de la impresión y pueden ser modificados sin previo aviso. Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra página web.

Declaración UE de conformidad

Por la presente, TFA Dostmann declara que el tipo de equipo radioteléctrico 60.2551 es conforme con la Directiva 2014/53/UE. El texto completo

de la declaración DE de conformidad esta disponible en la dirección Internet siguiente

www.tla-doslmann.de

E-Mail: [e-mail]

TFA Costmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Alemania 08/18
