Caractéristiques techniques	Détails
Type de produit	Lampe de poche
Source lumineuse	LED
Puissance lumineuse	Jusqu'à 300 lumens
Autonomie	Jusqu'à 10 heures
Alimentation	Batterie rechargeable
Durabilité	Résistante aux chocs et à l'eau (IP54)
Modes d'éclairage	Haute, moyenne, faible
Poids	Environ 0,5 kg
Dimensions	Longueur : 20 cm, Diamètre : 5 cm
Utilisation	Idéale pour les travaux en extérieur, camping, et situations d'urgence
Maintenance	Nettoyer régulièrement la lentille et vérifier l'état de la batterie
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs violents
Informations générales	Garantie de 2 ans, accessoires inclus : chargeur et support

FOIRE AUX QUESTIONS - 2156AC MILWAUKEE

Comment charger la lampe de poche MILWAUKEE 2156AC ?

Pour charger la lampe de poche MILWAUKEE 2156AC, connectez le chargeur à une prise électrique et branchez le câble de charge sur la lampe. Assurez-vous que la lampe est éteinte pendant le chargement.

Quelle est l'autonomie de la batterie de la lampe de poche MILWAUKEE 2156AC ?

L'autonomie de la batterie de la lampe de poche MILWAUKEE 2156AC peut atteindre jusqu'à 8 heures en fonction de l'intensité lumineuse et des conditions d'utilisation.

Comment changer l'ampoule de la lampe de poche MILWAUKEE 2156AC ?

La lampe de poche MILWAUKEE 2156AC est équipée d'une LED intégrée qui ne nécessite pas de remplacement. Si la lumière ne fonctionne pas, vérifiez la batterie.

Quelles sont les caractéristiques de résistance de la lampe de poche MILWAUKEE 2156AC ?

La lampe de poche MILWAUKEE 2156AC est conçue pour être résistante aux chocs et dispose d'une étanchéité IP54, la protégeant contre les éclaboussures d'eau et la poussière.

Comment régler l'intensité lumineuse de la lampe de poche MILWAUKEE 2156AC ?

Pour régler l'intensité lumineuse, utilisez le bouton de mode sur la lampe pour passer entre les différents niveaux de luminosité disponibles.

Que faire si la lampe de poche MILWAUKEE 2156AC ne s'allume pas ?

Si la lampe ne s'allume pas, vérifiez si la batterie est complètement chargée. Si la batterie est chargée et qu'elle ne s'allume toujours pas, contactez le service après-vente.

Est-ce que la lampe de poche MILWAUKEE 2156AC est garantie ?

Oui, la lampe de poche MILWAUKEE 2156AC est généralement couverte par une garantie limitée de 5 ans contre les défauts de fabrication. Vérifiez les conditions spécifiques de votre produit.

Puis-je utiliser la lampe de poche MILWAUKEE 2156AC sous la pluie ?

Oui, la lampe de poche MILWAUKEE 2156AC est classée IP54, ce qui signifie qu'elle est résistante aux éclaboussures d'eau. Toutefois, évitez de l'immerger complètement dans l'eau.

MODE D'EMPLOI 2156AC MILWAUKEE

LAMPE À DEL TEMPORELLE À 130 W

AVERTISSEMENT Afin de réduire le risque de blessures, l'utilisateur doit lire et bien comprendre le manuel.

Lire toutes les consignes de sécurité, consignes, illustrations et spécifications fournies avec cet outil électrique. Ne pas suivre l'ensemble des règles et instructions peut entraîner une électrocution, un incendie ou des blessures graves. Conserver les règles et les instructions à des fins de référence ultérieure.

Sécurité du LIEU de travail

Pour réduire les risques de blessures, porter une attention particulière lorsque le produit est utilisé en présence d'enfants.

• Entrepôtre la lumière par projection non utilisée hors de la portée des enfants. Les lumières chaudes peuvent être dangereuses dans les mains des enfants.

Securite electrique

• Les fiches des outils electriques doivent correspondre à la prise secteur utilisée. Ne jamais modifier la fiche, de chaque façon que ce soit. Ne jamais utiliser d'adaptateurs de fiche avec des outils mis à la terre. Ce produit est équipé d'une fiche polarisée (une broche est plus large que l'autre). Cette fiche ne peut être branchée sur une prise polarisée que dans un sens. Si la fiche ne peut pas être totalement insérée, l'inverser. Si elle ne peut toujours pas être insérée, veuillez contacter un électricien qualifié. Les fiches et prises non modifiées réduisent le risque de chocolélectrique.
• isinières et des réfrigerateurs. Le risque de choc électrique est accru lorsque le corps est mis à la terre.
• Convenable pour des ambiances pluvieuses ou humides. Entreposer à l'intérieur.
• Pour réduire le risque de chocolélectrique, ne pas submerger la lampe dans l'eau ou tout autre liquide. Ne pas placer ni entreposer l'appareil dans un endroit où il peut tomber ou être tiré dans un évier ou une baignoire.
• Bien attacher le couvercle de filage et le câble de suspension avant de leur utilisation.
• Ne pas maltraiter le cordon d'alimentation. Ne jamais utiliser le cordon d'alimentation pour transporter l'outil électrique et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l'écart de la chaleur, de l'huile, des objets tranchants et des pieces en mouvement. Un cordon endomagé ou emméle accroît le risque de chic électrique.

Garder tous les cordons au sec et au-dessus du sol. Disposer les cordons avec soin pour ne pas créer un environnement dangereux. Trébucher ou s'accrocher aux cordons peut causer une blessure et endommager le produit. Ne pas acheminer les cordons sur des flaques d'eau ou sur un sol humide.

• Ne pas débrancher l'appareil en tirant sur le cordon. Pour débrancher, tirer plutôt sur la fiche et non sur le cordon
• Débrancher l'appareil lorsque celui-ci n'est pas utilisé et avant de procéder à son entretien ou à son nettoyage.
• Toujours utiliser une rallonge adaptée pour réduire le risque de choc électrique.
• Brancher à une prise correctement mise à la terre. Si l'utilisation d'un outil électrique est inévitable dans un endroit humide, utiliser une source d'alimentation munie d'un disjoncteur de

fuite de terre. L'utilisation d'un disjoncteur de fuite de terre réduit le risque de choc électrique. - Une quantité maximale de trois 10 AWG à travers des conducteurs de circuits de dérivations est convenable pour 60°C permissible dans la caisse. Convenable uniquement pour des câbles type NM et MC. - Toujours installer la lumière conformément aux codes locaux et nationaux.

ATTENTION Ne pas l'utiliser dans des endroits dangereux, comme l'exige la

Partie 2 du Code Canadien de l'Electricité.

Sécurité individuelle

• Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Une bonne stabilité procure un meilleur contrôle de l'outil en cas d'imprévus.
• Ne pas utiliser l'outil sur une échelle ou un support instable. L'utilisation d'un support stable sur une surface ferme permet de contrôler l'outil en cas de situation imprévue.

Entretien

• Les réparations de la lumière doivent être confiées à un technicien qualifié, utilisant exclusivement des pièces identiques à celles d'origine. Le maintien de la sûreté de l'outil électrique sera ainsi assuré.

Régles de sécurite specifiques

• Toujours faire preuve de bons sens et procéder avec prudence lors de l'utilisation d'outils. C'est impossible de prévoir toutes les situations dont le résultat est dangereux. Ne pas utiliser cet outil si vous ne comprenez pas ces instructions d'opération ou si vous pensez que le travail dépasse votre capacité ; veillez contacter Milwaukee Tool ou un professionnel formé pour recevoir plus d'informations ou formation.
• Maintenir en l'état les étiquettes et les plaques d'identification. Des informations importantes y figurent. Si elles sont illisibles ou manquantes, contacter un centre de services et d'entretien MILWAUKEE pour un remplacement gratuit.

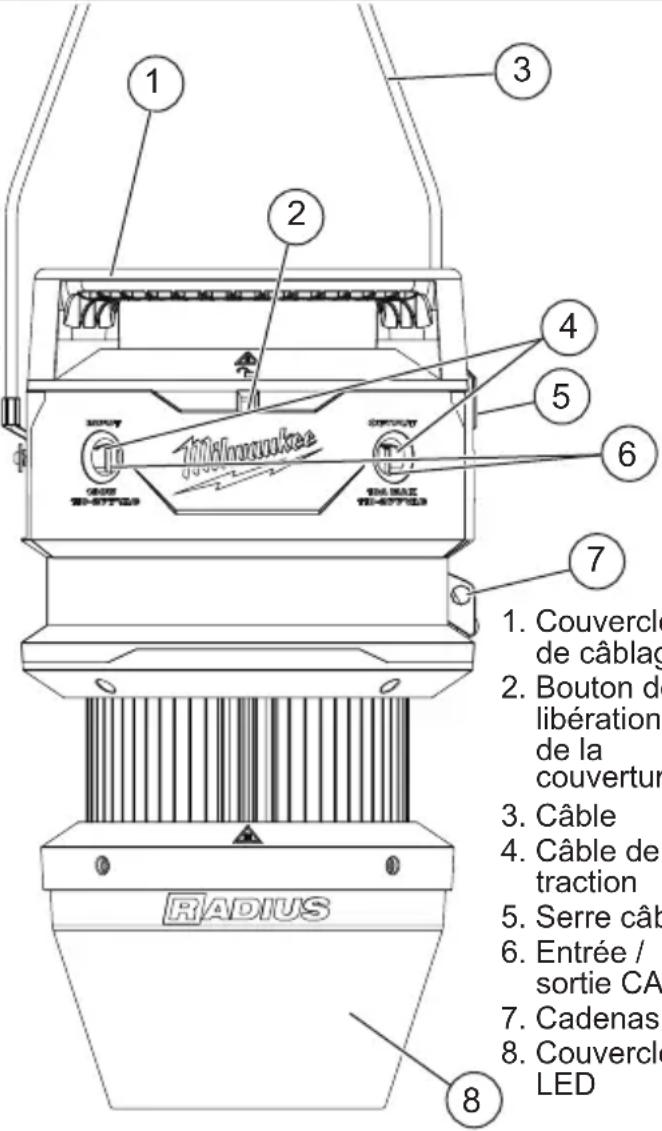

Pictographie

rangement alternatif

gère de décharge électrique.

Ile d'utilisation manuel

Ne pas regarder la lampe

fonctionnement

UL Listing Mark pour

Canada et États-Unis

No de Cat. 2156-AC

Câble Fiche à 3 Broches

No de Cat. 2156-TL

Câblage 3 Broches L5-20R et L5

No de Cat. 2156-MC

Câblage 3 Fils Conducteurs

Voltage d'entrée CA. 110-277

Watts d'entrée CA. 130

Voltage de sortie CA 110-277

Broigne maximum admissible 15A

Consulter les codes d'électricité locaux et nationaux

Mise à la TERRE

DANGER Si le fil de mise à la terre est incorrectement raccordé, il peut en résulter des risques de choc électrique. Si vous n'êtes pas certain que la prise dont vous vous servez est correctement mise à la terre, faites-la vérifier par un électricien. N'altérez pas la fiche du cordon de l'outil. N'enlevez pas de la fiche la borne qui sert à la mise à la terre. N'employez pas l'outil si le cordon ou la fiche sont en mauvais état. Si tel est le cas, faites-les réparer dans un centre-service MILWAUKEE accrédité avant de vous en servir. Si la fiche du cordon ne s'adapte pas à la prise, faites remplacer la prise par un électricien.

Outils mis à la terre (trois fiches à broches)

Les outils marqués « Mise à la terre requise » sont

pourvus d'un cordon à trois fils dont la fiche a trois dents. La fiche du cordon doit être branchée sur une prise correctement mise à la

terre (voir Figure A). De cette façon, si une défectuosité dans le circuit électrique de l'outil survient, le relais à la terre fournira un conducteur

Fig. A

à faible résistance pour décharger le courant et protéger l'utilisateur contre les risques de choc électrique. La dent de mise à la terre de la fiche est reliée au système de mise à la terre de l'outil via le fil de terre du cordon. Le fil de terre du cordon doit être le seul fil

Le fil vert du cordon est raccordé à un bout au système de mise à la terre de l'outil et son autre extrémité ne doit jamais être raccordée à une borne sous tension électrique. Notre outil doit être branché sur une prise appropriée, correctement installée et mise à la terre conformément aux codes et ordonnances en vigueur. La fiche du cordon et la prise de courant doivent être semblables à celles de la Figure A.

Cordons de rallonge

Si l'emploi d'un cordon de rallonge est nécessaire, un cordon à trois fils doit être employé pour les outils mis à la terre. Pour les outils à double isolation, on peut employer indifféremment un cordon de rallonge à deux ou trois fils. Plus la longueur du cordon entre l'outil et la prise de courant est grande, plus le calibre du cordon doit être élevé. L'utilisation d'un cordon de rallonge incorrectement calibré entraîne une chute de voltage résultant en une perte de puissance qui risque de compromettre l'outil. Reportez-vous au tableau ci-contre pour déterminer le calibre minimum du cordon. Moins le calibre du fil est élevé, plus sa conductivité est bonne. Par exemple, un cordon de calibre 14 a une (Meilleure) conductivité qu'un cordon de calibre 16. Lorsque vous utilisez plus d'une rallonge pour couvrir la distance, assurez-vous que chaque cordon possède le calibre minimum requis. Si vous utilisez un seul cordon pour brancher plusieurs outils, additionnez le chiffre d'intensité (ampères) inscrit sur la fiche signalétique de chaque outil pour obtenir le calibre minimal requis pour le cordon.

Directives pour l'emploi des cordons de rallonge

Assurez-vous que le cordon de rallonge est correctement câble et en bonne condition. Remplacez tout cordon de rallonge détérioré ou faites-le remettre en état par une personne compétente avant de vous en servir. Tenez votre cordon de rallonge à l'écart des objets tranchants, des sources de grande chaleur et des endroits humides ou mouillés. - Lorsque vous enfilez les lampes, prenez en compte la puissance totale en ampères pour CHOISIR LES RALONGES ÉLECTRIQUES.

Calibres minimaux recommends pour les cordons de rallonge*
Fiche signalétique Ampères	Longueur du cordon de rallonge (m)
	7,6 15	2 22,9	30,5 45,7
0 - 2,0	18	18	18	18	16
2,1 - 3,4	18	18	18	16	14
3,5 - 5,0	18	18	16	14	12
5,1 - 7,0	18	16	14	12	12
7,1 - 12,0	16	14	12	10	--
12,1 - 16,0	14	12	10	--	--
16,1 - 20,0	12	10	--	--	--

• Basé sur une chute de voltage limite de 5 volts à 150% de l'intensité moyenne de courant.

Montage de l'outil

Pour minimiser les risques de blessures, débranchez

toujours l'outil avant d'y faire des réglages, d'y attacher ou d'en enlever les accessoires. L'usage d'accessoires autres que ceux qui sont spécifiquement recommandés pour cet outil peut comporter des risques.

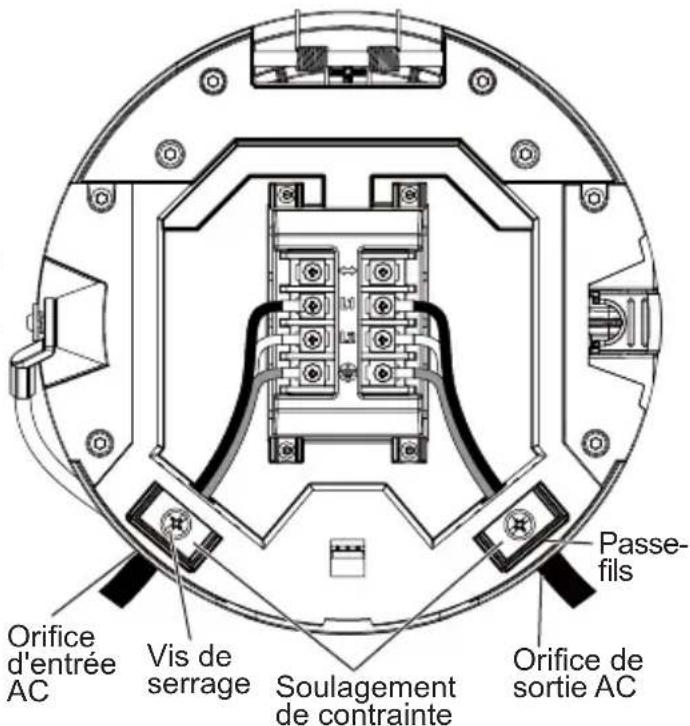

Câblage

AVERTISSEMENT Toujours installer la lumière conformément aux codes locaux.

Pour ajouter des lampes enchaînées ou bien, remplacer le filage :

1. Débrancher la lampe.
2. Ouvrez le capot de câblage en poussant le bouton de libération de la couverture à l'aide de la pointe d'un tournevis.
3. Pour ajouter du filage, exposer entre 76 et 102mm (3 ou 4^) des fils de la gaine extérieure/armure.
4. Mettre le fil à travers des trous d'entrée/sortie et enforcer la gaine extérieure/armure contre les passere-fils.
5. Serrer les passée-fils en utilisant les vis de serrage. Serrer à la main les vis de serrage pour filage à 0,9 Nm (8 Ib-in).
6. Mettre le filage de la lampe selon les schémas ci-dessous. Utiliser un côté pour brancher le fil à la prise CA et l'autre pour brancher le fil à l'autre lampe d'une façon enchaînée. Serrer à la main les vis de la plaque à bornes à 1,1 Nm (10 lb-in).
7. Fermez le capot de câblage solidement.

Maniement

Pour réduire les risques de blessures, ne pas re

garder directement dans la lumière lorsqu'éclairage est allumé.

Utilisation de la lampe

Utiliser le câble de suspension pour serrer la lampe en haut. Pour son utilisation, rejoindre le câble avec le serre-câble. Tirer l’extrémité libre du câble pour le tendre. S’assurer que le câble soit bien mis dans le serre-câble avant de l’utiliser. Pour allumer ou éteindre la lampe, brancher sur la prise d’alimentation CA.

Entretien

Pour minimiser les risques de blessures, débranchez

toujours l'outil avant d'y effectuer des travaux de maintenance. Ne faites pas vous-même le démontage de l'outil. Consultez un centre de service MILWAUKEE accrédité pour toutes les réparations.

Entretien de l'outil

Gardez l'outil en bon état en adoptant un programme d'entretien ponctuel. Retournez votre outil à un centre service MILWAUKEE accrédité pour obtenir le service.

Pour minimiser les risques de blessures, évitez les chocs électriques

Évitez toute entorse et dommage à l'outil, n'immergez jamais l'outil et ne laissiez pas de liquide s'y infiltrer.

Nettoyage

Débarrasssez les événements des débris et de la poussière. Gardez les poignées propres, à sec et exempts d'huile ou de graisse. Le nettoyage doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l'essence, la terpentine, les diluants à laque ou à peinture, les solvants chlorés, l'ammoniaque et les détergents d'utilisation domestique qui en contiennent pourraient déteriorer le plastique et l'isolation des pièces. Ne laissez jamais de solvants inflammables ou combustibles auprès des outils.

Réparations

Si votre outil est endommagé, retournez l'outil entier au centre de maintenance le plus proche.

Accesoires

L'usage d'accessoires autres que ceux qui sont

specificamente recommandés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, visitez le site internet www.milwaukeetool.com ou contactez un distributeur.

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est garanti à l'acheteur d'origine uniquement pour être exempt de vices de matériaux et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce d'un outil électrique qui, après examen par MILWAUKEE, s'est avéréé affectée d'un vice de matériel ou de fabrication et ce pendant une période de cinq (5) ans** à compter de la date d'achat, sauf indication contraire. Retournez l'outil électrique à un centre de réparation en usine MILWAUKEE ou à un poste d'entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie de la preuve d'achat doit être présentée lors du retour du produit.

Cette garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, ou par des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d'entretien ou des accidents.

Usure normale : Plusieurs outils électriques requièrent un remplacement et un entretien périodique de leurs pièces pour un meilleur rendement. Cette garantie ne couvre pas la réparation des pièces dues à l'utilisation normale de l'outil, y compris, mais sans s'y limiter, les mandrins, les brosses, les cordes, les sabots de scie, les porte-lames, les joints toriques, les joints, les amortisseurs, les lames d'entraînement, les pistons, les percuteurs, les crochets et les rondelles à couvercle amortisseur.

Cette garantie ne s'applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour outils sans fil, aux génératrices d'alimentation portatives à essence, aux outils à main, aux monte-charges - électriques, à levier et à chaîne, aux vestes chauffantes M12™, aux produits ré-usinés, ni aux produits d'essai et de mesure. Il existe des garanties séparées, distinctes pour ces produits.

La période de garantie applicable pour les radios de chantier, le port d'alimentation M12TM, la source électrique M18TM, le ventilateur de chantier et les chariots de travail industriels Trade Titan™ est d'une durée d'un (1) an à compter de la date d'achat. La période de garantie pour les Câbles de nettoyage des canalisations est de deux (2) ans à compter de la date d'achat. La période de garantie pour le Pistolet thermique compact M18TM et Dépoussièreur de 8 gallons est de trois (3) ans à compter de la date d'achat. La période de garantie couvrant la DEL de la lampe de travail à DEL et l'ampoule améliorée à DEL de la lampe de travail est une garantie à vie du produit soumise aux limitations ci-dessus. En cas de défaillance de la DEL ou de l'ampoule à DEL pendant son utilisation normale, la pièce défaillante sera remplacée gratuitement.

L'enregistrement de la garantie n'est pas nécessaire pour bénéficier de la garantie en vigueur sur un outil électrique MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie, si aucune preuve d'achat n'est fournie lorsqu'une demande de service sous garantie est déposée

L'ACCEPTATION DES RECOURS EXCLUSIFS DE REPARATION ET DE REMPLACEMENT DECRITS DANS LES PRESENTES EST UNE CONDITION DU CONTRAT D'ACHAT DE TOUT PRODUT MILWAUKEE. SI VOUS N'ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS, MILWAUKEE NE SAURAIT ETRE RESPONSABLE DE TOUT DOMMAGE ACCESSIOIRE, SPECIAL OU INDIRECT, DE DOMMAGES-INTERETS PUNITIFS OU DE TOUT DEPENSE, D'HONORAIRES D'AVOCAT, DE FRAIS, DE PERTE OU DE DELAIS ACCESSIORES A TOUT DOMMAGE, DEFAILLANCE OU DEFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ETATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS VOUS ETRÉ APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU'ELLE SOIT VERBALE OU ECRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITE MARCHANDE OU D'ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIERE. DANS LA MESURE OU UNE TELLE STIPULATION D'EXONERATION N'EST PAS PERMISE PAR LA LOI, LA DUREE DE CES GARANTIES IMPLICITES EST LIMITEE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE CELA EST DECRIT PRIÉCEDMENT. CERTAINS ETATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE DUREE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI-DESSUS PEUVENT DONC NE PAS VOUS ETRÉ APPLICABLES. LA PRESENTE VOUS CONFÉRE DES DROITS L'éGAUX PARTICULIERS: VOUS BÉNÉFICIEZ ÉGALEMENT D'AUTRES DROITS QUI VARIOENT D'UN ETAT À UN AUTRE. Cette garantie s'applique aux produits vendus aux États-Unis et au Canada uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la section Pièces et Services du site Web de MILWAUKEE, à l'adresse www.milwaukee tool. com, ou composer le 1-800-SAWDUST (1-800-729-3878) afin de trouver le centre de service de votre région le plus proche pour l'entretien, sous garantie ou non, de chaque outil électrique Milwaukee.

Garantie limitee - mexique.

TECHTRONIC INDUSTRIES' garantit le produit pendant 5 ans à partir de la date d'achat d'origine.

Le présent bon de garantie couvre tous les vices de matériel et de fabrication que peut afficher ce produit.

Pour assurer la validité de la présente garantie, veuillez présenter ce bon de garantie, estampillé du sceau du distributeur ou du magasin où le produit a été acheté, au centre de réparations agréé. Si le bon de garantie n'a pas été estampillé, veuillez fournir la preuve d'achat d'origine au centre de réparations agréé.

Pour un entretien des pièces, des accessoires ou des composants, composer 55 4160-3547 afin d'obtenir les coordonnées du centre de réparations agréé le plus proche.

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations/agréé, accompagné du bon de garantie estampillé du sceau du distributeur ou du magasin où le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera remplacé(e) sans frais. Milwaukee assume tous les frais de transport liés à ce processus de garantie.

Exceptions

Cette garantie ne s'applique pas dans les situations suivantes : a) Si le produit a été utilisé pour une fin autre que celle induite dans le guide de l'utilisateur final ou le manuel d'instructions.

b) Si les conditions d'utilisation ne sont pas habituelles.

c) Si le produit a été modifié ou réparé par une personne non autorisée par TECHTRONIC INDUSTRIES.

Remarque : Si le cordon électrique est endommagé, il doit être remplacé par un centre de réparations/agréés pour éviter les risques d'électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE Composer le 55 4160-3547

IMPORTÉ ET COMMERCIALISE PAR TECHTRONIC INDUSTRIES, MEXIQUE, S. A. DE C. V. Miguel de Cervantes Saavedra No. 301 Piso 5, Torre Norte 11520 Colonia Ampliación Granada Miguel Hidalgo, Ciudad de México, México

Modèle :

Date d'achat :

Sceau du distributeur ou du magasin :

• Toujours faire preuve de bons sens et procéder avec prudence lors de l'utilisation d'outils. C'est impossible de prévoir toutes les situations dont le résultat est dangereux. Ne pas utiliser cet outil si vous ne comprenez pas ces instructions d'opération ou si vous pensez que le travail dépasse votre capacité ; veuillez contacter Milwaukee Tool ou un professionnel formé pour recevoir plus d'information ou formation.
• Conservez les étiquettes et les plaques nominales. Elles contiennent des informations importantes. Si elles sont illisibles ou ne sont pas présentes, contactez un centre de service MILWAUKEE pour obtenir un remplacement gratuit.
