Type de produit	Palan à levier manuel
Marque	Milwaukee
Modèle	968620 (et modèles associés 9682-20 à 9691-20)
Capacité nominale	1½ tonne (1500 kg)
Hauteur de levage	10 m (modèle 9686-20)
Alimentation	Manuelle (force humaine sur levier)
Fonctions principales	Levage, descente, mode chaîne libre pour positionnement rapide
Sécurité	Frein de charge automatique, loquets de verrouillage des crochets, ne pas utiliser pour lever des personnes
Entretien et nettoyage	Lubrification de la chaîne avec lubrifiant spécifique (ex. Lubriplate 10-R), inspection fréquente et périodique, nettoyage après usage
Pièces détachées et réparabilité	Utiliser exclusivement des pièces Milwaukee pour les réparations ; chaîne de levage spécifique non interchangeable
Matériaux	Acier robuste pour cadre, chaîne en acier traité thermiquement
Garantie	5 ans pour les outils électriques, conditions spécifiques pour le palan
Instructions d'utilisation	Lire le manuel avant usage, respecter les charges nominales, ne pas utiliser avec barre d'extension

FOIRE AUX QUESTIONS - 968620 MILWAUKEE

Quelle est la capacité de levage du palan Milwaukee 968620 ?

La capacité nominale est de 1½ tonne (1500 kg). Ne jamais dépasser cette charge.

Comment mettre le palan en mode chaîne libre ?

Placez le levier directionnel en position neutre, puis tournez la poignée de chaîne libre dans le sens antihoraire pour désengager le frein. Tirez la chaîne pour ajuster la position du crochet.

Peut-on utiliser le palan pour soulever des personnes ?

Non, il est strictement interdit de lever, supporter ou transporter des personnes avec ce palan. Cela présente un risque de blessures graves ou mortelles.

Quel lubrifiant utiliser pour la chaîne de levage ?

Utilisez un lubrifiant pour chaînes et barres comme le Lubriplate 10-R ou équivalent. Appliquez une légère couche et essuyez l'excédent. Ne pas utiliser d'huile moteur usagée.

À quelle fréquence inspecter le palan ?

Une inspection fréquente doit être effectuée quotidiennement ou avant chaque usage. Une inspection périodique plus approfondie est recommandée tous les trois mois.

Que faire si la chaîne de levage est usée ou endommagée ?

Inspectez la chaîne maillon par maillon. Remplacez-la si vous constatez une usure, déformation, fissure ou élongation excessive (plus de 3,7 mm sur 11 maillons). Utilisez uniquement une chaîne de rechange Milwaukee.

Comment vérifier le bon fonctionnement du frein ?

Avant chaque utilisation, effectuez un test avec une charge d'environ 45 kg (100 lb). Soulevez la charge et relâchez le levier : le frein doit retenir la charge sans glissement.

Quels accessoires sont compatibles avec ce palan ?

Consultez le catalogue Milwaukee pour les accessoires recommandés. N'utilisez que des accessoires spécifiquement approuvés pour éviter les risques.

Peut-on utiliser le palan en position inclinée ?

Le palan doit être utilisé avec les crochets supérieur et inférieur en ligne droite pour un fonctionnement correct. Une inclinaison peut endommager le mécanisme.

Où trouver le service de réparation agréé ?

Pour les réparations, contactez un centre de service Milwaukee agréé. Au Canada, appelez le 1.800.268.4015 ou visitez www.milwaukeetool.com.

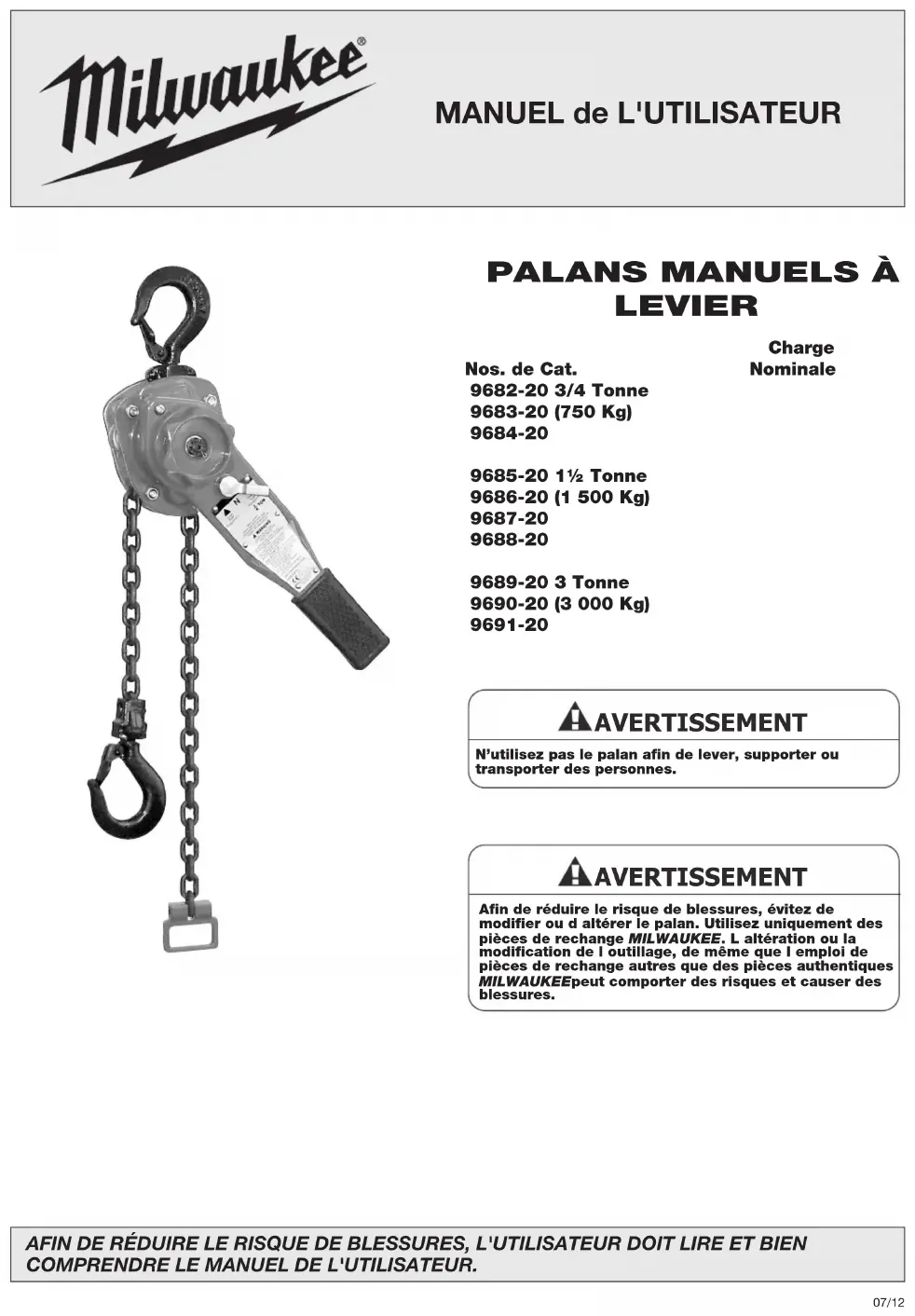

MODE D'EMPLOI 968620 MILWAUKEE

PALANS Manuels a LEVIER

Nos. de Cat.

9682-20 3/4 Tonne

9683-20 (750 Kg)

9684-20

9685-20 1½ Tonne

9686-20 (1500 Kg)

9687-20

9688-20

9689-20 3 Tonne

9690-20 (3 000 Kg)

9691-20

Charge

Nominale

Averagement

N'utilissez pas le palan afin de lever, supporter ou transporter des personnes.

Averagement

Afin de réduire le risque de blessures, évitez de modifier ou d'alterer le palan. Utilisez uniquement des pieces de rechange MILWAUKEE. L'altration ou la modification de l outillage, de même que I employe de pieces de rechange autres que des pieces authentiques MILWAUKEE peut composer des risques et causer des blessures.

AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN COMPRENDRE LE MANUEL DE L'UTILISATEUR.

A VERTISSEMENT

Si non prévenue, une utilisation inadéquate d'un palan peut créé une situation potentielle dangereuse qui pourrait cause la mort ou de séleuses blessures. Pour prévenir toute situation potentially dangereuse, l'opérateur doit:

1. NE PAS opérer un palan défectueux ou ayant un fonctionnement inhabituel.
2. NE PAS opérer le palan avant d'avoir bien lu et compris ce manuel.
3. NE PAS utiliser un palan qui a été modifié sans l'approbation du manufacturer ou le sceau selon les normes applicables de l'OSHA..
4. NE PAS lever ou haler une charge excédant la capacité nominale du palan.
5. NE PAS utilise un palan endommagé ou qui ne fonctionne pas convenablement..
6. NE PAS utiliser un palan ayant qui a chaine de levage tordue, déformée, usee ou endomagée.
7. NE PAS opérer le palan avec une barre d'extension du levier («cheater bar»).
8. NE PAS tenter de degager la chaine sous charge.
9. NE PAS utilise le palan pour lever, supporter ou transporter des personnes.
10. NE PAS soulever de charges au-dessus de personnes et s'assurer que le charge demeure dégagée de tout le personnel.
11. NE PAS essayer d'allonger la chaîne de levage ou de réparer une chaîne endommagée.
12. PROTEGER la chaine de levage des éclaboussures de soudage ou autres contaminants.
13. NE PAS opérer le palan lorsque la chaine ne peut se tendre en ligne droite de crochet à crochet dans l'axe de charge.
14. NE PAS utilise la chaine de levage comme élingue ou enrouler la chaine autour de la charge.
15. NE PAS appliquer la charge sur la pointe ou le loquet de verrouillage du crochet.
16. NE PAS appliquer la charge si la chaine n'est pas proprement assise dans les roues et engrenages de chaine.
17. NE PAS appliquer de charge si les roulements à bille ne permettent une charge égale sur toutes les chaines de support de charge.
18. NE PAS opérer au-delà de la portée d'opération limite de la chaine.
19. NE PAS laisser une charge suspendue sans surveillance a moins que des précautions spécifiques aient ete prises.
20. NE PAS permettre l'utilisation de la chaine ou du crochet comme masse electrique pour soudage ou autre.
21. NE PAS laisser la chaîne ou le crochet esttre touchee par une electrode de soudage sous tension.
22. NE PAS enlever ou chacher les signes d'avertissements sur le palan.
23. NE PAS utiliser un palan qui n'a pas eté sécuritairement fixé à un support convenable.
24. NE PAS utiliser un palan à moins que les élingues ou une autre amarre de calibre approvoué soit correctement assise dans le creux du crochet.
25. NE PAS soulever de charge qui n'est pas équilibrée et dont le levage n'est pas sécuritaire, en la déposant avec précaution.
26. NE PAS opérer un palan à moins que toutes les personnes soient et demeurent à l'écart de la charge soutenue.
27. ÉMETTRE NOTICE de fautes de fonctionnement ou de performances non Usuelle d'un palan et le garder hors service jusqu'à ce qu'il soit réparé.
28. NE PAS utiliser un palan dont les plaques ou décalques de sécurité sont absents ou non lisibles.
29. FAMILIARISEZ-VOUS avec les avertissements, commandes et procedures d'opération.

Averagement

$I non prévenue, une utilisation inadéquate d'un palan peut creer une situation potentiellément dangereuse qui pourrait cause des blessures mineures ou moyenement sérieues. pour prévenir cette situation potentiellément dangereuse, l'opérateur doit:

1. Garder le pied ferme ou est autrement stable lors de l'opération du palan.
2. Verifier le fonctionnement du frein en mettant de la tension sur le palan avant chaque opération de levage ou de halage.
3. Utiliser les loquets de verrouillage des crochets. Les loquets de verrouillage sont destinés à retenir les élingues, chaînes etc., en situation non tendue seulement.
4. Assurez-vous que les loquets de verrouillage des crochets sont fermés et ne subissant aucun effort de levage de la charge.
5. Assurez-vous que le champ de déplacement de la charge n'est pas obstrué par quoi que ce soit.
6. Ne pas balancer la charge ou le crochet.
7. Prévenir le rebondissement du levier en gardant une prise ferme du levier jusqu'à ce que l'opération du levier soit complète et que le levier soit en position de non-tension.
8. Inspectez le palan régulierement, replacer les composantes usées ou endommagées et garder un registre approprié d'entretien.
9. Utilisez les pieces MILWAUKERecommandées lors des réparations de l'unité.
10. Lubrifiez la chaine de levage selon les recommendations de ce manuel.
11. NE PAS opérer d'autre façon que par force manuelle.
12. NE PAS permettre plus d'un opérateur à tirer sur le levier en même temps. Plus d'un opérateur causera vraisemblablement une surcharge du palan.
13. NE PAS laisser votre attention diverger de l'opération du palan.
14. NE PAS laisser le palan être soumis à l'abus causant des contacts séveres avec d'autres palans, structures ou autres objets.
15. NE PAS ajuster ou réparer le palan sauf si qualifié à exécuter ces dits ajustements ou réparations.

Les palans sont destinés à un usage industriel général pour le déplacement de charges en dedans de leurs capacités de charge nominales. Avant d'installer et d'opérer le palan assurez-vous que l'application ne contrevient à aucune condition de manoeuvre sécuritaire.

Consignes specifiques de securite - PALANS à LEVIER

Chaque palan manuel à levier MILWAUKEE est fabriqué conformément aux devises spécifiés dans le present manuel et selon notre interprétable des sections du code B30.21 "Manually Lever Operated Hoists" (Palans manuels à levier) de l'Amerikan Society of Mechanical Engineers (ASME), de même que selon les normes de l Occupational Safety and Health Act (OSHA) en vigueur au moment de la fabrication. Copies de ces normes peuvent être obtenues de l'ASME Order Department, 22 Law Drive, PO Box 2300, Fairfield, NJ 07007-2300, USA.

Les lois concernant la sécurité des apparciels de levage et des monte-plats peuvent compter des détails de fabrication qui ne sont pas nécessairement applicables à ce palan. Nous recommendons l'emploi d'un outillage qui respecte les normes provinciales et nationales spécifiées aux codes de sécurité. Milwaukee Electric Tool Corporation ne peut être tenue responsable des usages autres que ceux qui sont expressement recommends pour cet outillage MILWAUKEE.

1. Prenez connaissance des normes de sécurité ASME B30.21 et des consignes du present manuel.
2. Ne laissez pas plus d'une personne à la fois manoeuvrer le palan à levier.

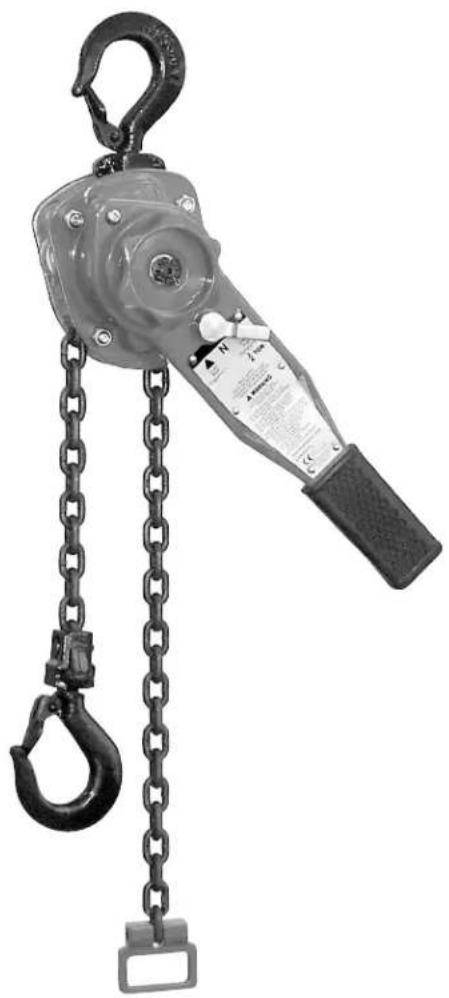

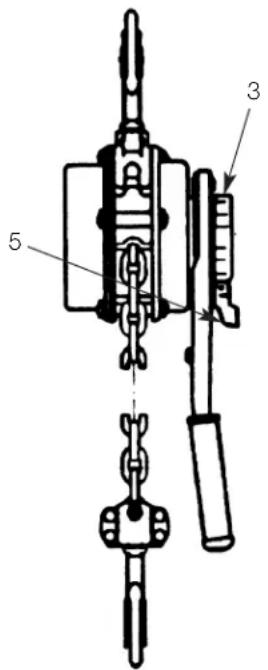

DESCRIPTION FONCTIONNELLE

1. Crochet supéleur
2. Cadre du palan
3. Bouton de déclenchement de chaine
4. Chaine de levage
5. Levier directionnel
6. Levier
7. Anneau terminal
8. Crochet inférieur
9. Pointe du crochet
10. Verrou du crochet

Tableau 1 - Spécifications

No. de Tonnes Levage Catalogue (Kg) Pl. (m)

9682-20 3/4 (750) 5 (1,5)

9683-20 3/4 (750) 10 (3,0)

9684-20 3/4 (750) 20 (6,1)

9685-20 1½ (1 500) 5 (1,5)

9686-20 1½ (1 500) 10 (3,0)

9687-20 1½ (1 500) 20 (6,1)

9688-20 1½ (1 500) 25 (7,6)

9689-20 3 (3 000) 5 (1,5)

9690-20 3 (3 000) 10 (3,0)

9691-20 3 (3 000) 20 (6,1)

Averagement

Pour minimiser les risques de blessures, examinez soignement l'outillage, avant de l'utiliser, pour en déceler les defaults. N'utilise pas un palan endommagé ou défacteurs. Ne manoeuvre pas le palan si la chaîne est tordue, vrillée, usee ou endommagée. L'emploi d'un palan en mauvais état peut entrainer la chute de la charge, causer des dommages et des blessures corporelles.

Instructions de maniement

Avant d'utiliser le palan à levier MIL WAAKEE, familiarisez-vous avec les composants de cet outil (voir Description fonctionnelle) fig. 1). Avant de vous en servir, vérifie toujours le fonctionnement du palan. Ne vous servez jamais d'un palan défectueux.

Figure 1

Vérifiez le fonctionnement du palan avant de l'employer à pleine charge.

Manoeuvrez d'abord le palan à vide puis ajoutez une charge d'environ 100 livres (45 Kg) pour vous assurer qu'il fonctionné normalement et que le frein retient bien la charge lorsque le levier est relchéé.

Averagement

Pour minimiser les risques de blessures, n'employez pas le palan pour soulever des personnes et ne soulevez pas de charge au-dessus des personnes. Ne soulevez pas plus que la charge nominale du palan. N'utilisez pas la chaine de levage comme élingue.

Chaîne à commande LIBRE

En mode libre, la chaine de levage peut etre tirée manuellement au travers du palan dans l'une ou I'autre direction pour arrimerrapidement une charge.

A VERTISSEMENT

Afin de minimiser les risques de blessures, ne tirez pas et n'actionne pas le bouton de déclenchement de la chaine pendant que le palan est charge. Si le bouton de détente de chaine est actionné, la charge du palan sera reliachée.

Réglage du palan en mode de chaine libre

Pourmettre enchainé libre, ensever tout charge du palan et placer le levier de direction en position. Tourner la poignee de chainé libre en sens inverse des aiguilles d'une montre ( ) pourdésengagerlefreinetirer surIuneoulautreschaines jusqu'àce quelecrochetinférieursoitàla positiondésirée.

Réglage du palan en mode de traction

1. Pour remettre en opération, placer le levier de direction à la position de levage (↑) ou de descente (↓). Tirer la chaine dans l'une ou l'autre direction pour vous assurer que l'unité n'est plus en chaine libre.

Averagement

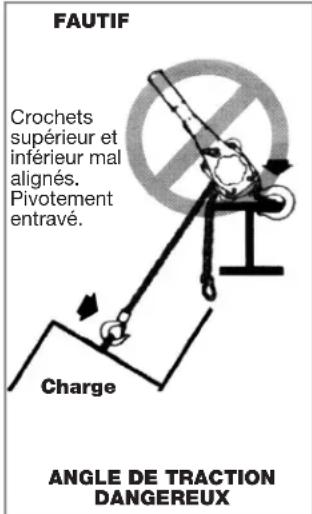

Afin de minimiser les risques de blessures, installez le palan en ligne droite d'un crochet à l'autre et assurez le libre pivotement du palan. Si le palan ne pivote pas librement, le levier de traction pourrait briser le chassin, causant des blessures à l'utilisateur et des dommages à la charge.

Maniement du PALAN à LEVIER

Le palan à levier MIL WAUKEE peut être utilisé à n'importe qu'elle position à condition que les crochets de traction supérieur et inférieur soient en droite ligne (voir fig. 2). Le cadre doit toujours être libre de pivoter au niveau du crochet supérieur.

Figure 2

A VERTISSEMENT

Ne laissez pas le cadre du palan appuyer sur la charge ou les fixations pour éviter de forcer le crochet ou le cadre et le risque d'une panne.

1. Accroche la charge au crochet inférieur.
2. Pour tendre la chaine, suivez les instructions sous le titre: «Chaine à commande libre».

N. B. La chaine de levage doit passer correctement dans le guide-chaine. Une chaine vrillée pourra subir des dommages dans la roue de levage et même se briser.

Lorsque l'espace est restreint, utilisez des fixations ou des élingues pour éviter que les mouvements du cadre et du levier directionnel ne soient génés.

1. Pour amorcer la traction ou le levage de la charge, placez le levier directionnel à la position de charge marqueeLOAD et déplacez-le successivement de haut en bas à plusieurs reprises.
2. Pour abaisser ou relacher une charge, placez le levier directionnel à la position marquee-UNLOAD et déplacez-le successivement de haut en bas à plusieurs reprises.

Averagement

Un outillage défecteurs, le relâchement des fixations et une mauvaise posture de l'utilisateur peuvent causeer une perte d'équilibre et des blessures à l'usager. Pour évitier ce risque, assurez-vous une prise de pieds ferme lorsque vous utilisez un palan à levier.

Averagement

N'allongez pas le levier de traction. Si la pression exercée sur le levier excéde la force de traction de l'outillage, il y aura risque de surcharge du palan.

Pratiques recommandees

1. Pour fonctionner correctement, le palan doit être gardé propre. Avant de l'utiliser, assurez-vous que la chaine de levage est propre et que rien ne génie la roue de levage ou le levier de traction.
2. Le palan doit toujours être installé pourSoulever en ligne droite d'un crochet à l'autre.

a. Palanquer signifie soulever et déplacer de lourdes charges au moyen d'un palan ou d'autre outil de levage mécanique. L'acquisition d'une technique de levage par l'expérience ou par des études spécialisées est essentielle à la manoeuvre sécuritaire d'un palan. Il est recommendable de consuluter un ouvrage standard sur le sujeit. b. Le palan doit toujours être libre de pivoter sur son crochet supérieur. Le cadre du palan ne doit jamais appuyer sur un obstacle au cours d'une manoeuvre, car il pourrait en résultat un gauchissement du crochet ou du cadre et des dommages à l'outillage.

1. Avant de soulever ou déplacer une charge, assurez-vous que les fixations des deux crochets du palan sont fermement assises sur l'appui du crochet. Évitez les charges mal centrées ou les charges retenues par la pointe du crochet. Assurez-vous que la chaine pende à la verticals sans vrilles entre la chape supérieure et le crochet inférieur.
2. Lorsque vous soulevez une charge, soulevez-la juste assez pour quitter le plancher ou la base et vérifie si le frein de chaine retient bien la charge en place et si les fixations de la charge sont bien appuyées sur le crochet. Continuez le levage dés que vous aurez l'assurance que rien ne nuit à la manoeuvre.
3. Ne surchargez pas le palan. La charge nominale du palan peut être manoeuvrée avec les tractions manuelles décrites à la figure 3. Lorsque le maniement du palan exige une pression supérieure à celle indiquée, c'est une indication de surcharge ou de mauvais état de l'outillage.

Figure 3

Charge Traction sur le levier Nominale pour soulever la charge Tonnes (Kg) nominale Livres (Kg)

3/4 (750) 33 (15)

112 (1500) 51 (23,1)

3 (3000) 77 (34,9)

N. B. La traction sur le levier pouvant être facilement appliquée par une seule personne, on ne doit jamais laisser à la fois plus d'une personne manoeuvrer le levier du palan. Une surcharge peut occasionner une panne immédiate de l'outillage ou lui causer des dommages qui pourrait, plus tard, causer une perte de puissance et des pannes. En cas deoute au sujet de la capacité d'un palan à soulever une charge, il vaut moins utiliser un autre palan MILWAUKKEEplus puissant.

A VERTISSEMENT

Pour minimiser les risques de blessures, ne dépassez pas la charge nominale indiquée sur le palan. Une surcharge pourrait cause la chute de la charge, des dommages à l'outillage et des blessures à l'usager.

1. N'enroulez pas la chaine autour de la charge et ne laissiez pas la charge toucher au palan afin de ne pas nuire au pivotement du crochet et d'éviter que la chaine ne se crille et bloque le mécanisme de levage, ou qu'elle subisse des dommages au niveau du crochet.
2. Ne déplacez pas une charge au-dessus de la tête des autres personnes. Avertisse le personnel de votre intention de déplacer une charge à l'endetroit où il se trouve. Tenez-vous à l'ecart de toutes les charges.
3. Ne laissez pas une charge sans surveillance.
4. Ne pas tirer la chaîne au point où l'embout ou l'ensemble du crochet inférieur se bloque dans le bâti.
5. Ne tenez pas la chaîne de levage durant une manoeuvre, il pourrait survenir une panne et vous pourriez subir des blessures grave.
6. Avant d'utiliser le palan, prenez connaissance des avertissements et des instructions apparaissant sur le levier ou le tube avertisseur.
7. Ne laissez pas la chape du crochet inférieur heurter le cadre du palan, il pourrait en résultat des dommages à au cadre ou au guide-chaine.
8. N'employez pas d'autres moyens de traction que la force de la main.
9. N'allongez pas le levier.
10. N'utilisez pas cet outillage ou nul autre outil de levage suspendu pour soulever des personnes.
11. Ne laissez pas la charge porter contre le verrou du crochet. Le verrou doit servir uniquement à empêcher la charge de se décrocher en cas de mou de chaîne.
12. N'actionnez pas le bouton de déclenchement de chaine lorsque le palan est charge. Il pourrait s'ensuivre une perte de contrôle de la charge, des dommages à l'outillage et des blessures à l'utilisateur.
13. Ne manoeuvrez jamais le palan en présence de vapeurs ou de matériaux inflammables. Le chocol des pièces métalliques de l'outillage peut produit des étincelles et causer une Explosion.
14. Demeurez alerte! Surveillez ce que vous faites et servez-vous de votre bon sens. Ne vous servez pas du palan si vous étés fatigué, distrustait ou sous l'influence d'alcool ou de médicaments pouvant affecter votre maitrise de l'outil.

A VERTISSEMENT

Afin de minimiser les risques de blessures, manoeuvrez le palan à la main, seulement. L'emploi d'autres moyens peut endomager la structure de l'outillage, causeur l'usure prematurée et le bris des pieces et entraîner la chute de la charge.

A VERTISSEMENT

Afin de minimiser les risques de blessures, ne laissez pas la charge porter sur le verrou ou la pointe du crochet. Placez la charge uniquement sur l'appui du crochet. Laisser la charge porter contre le verrou ou la pointe du crochet peut entrainer la perte de la charge.

Entretien du PALAN à LEVIER après usage

1. ÀpRES usage, placez le levier directionnel à la position marquée «UNLOAD» et actionnez-le de haut en bas pour désengager le frein.
2. Débarrasssez le palan et la chaine de la poussière et de la saleté.
3. Lubrifiez la chaîne de levage avec une légère couche de lubrifiant pour chaînes et barres tel le-Lubriplate 10-R (Fiske Bros. Refining Co.) ou l'équivalent.
4. Rangez le palan à levier dans un endroit sec et propre.

Inspection

Pour obtenir un rendement satisfaisant, un programme d'inspections ponctuelles doit etre mis en place pour deceler les pioces endommagées et les remplacer avant qu'elles ne deviennent un risque. Les intervalles entre les inspections seront déterminés selon l'usage auquel est destiné l'outil. Les inspections doivent etre faites uniquement lorsque le palan fonctionne a vide. Si le palan est suspendu a un chariot, ce dernier doit etre immobilisé. Des affiches et des barrières doivent etre installées pour indiquer que des travaux de maintenance du palan ont cours audessus de l'aire de travail. Il y a deux genres d'inspection: les inspections fréquentes et les inspections périodiques. Les inspections fréquentes ont lieu chaque jour, tandis que les inspections périodiques peuvent avoir lieu tous les trois (3) mois, à moins d'avais contraire. Les inspections périodiques nécessitent le démontage partiel du palan (voir section intitulée-Trois précautions à prendre pour démonter le palan).

Trois precautions à prendre pour demonter le PALAN

Trois points sont à surveiller lors du démontage de l'outillage.

1. Des galets libres sont utilisés dans les rouages de la roue de levage des palans de 3/4 tonnes (750 Kg), 112 tonnes (1500 Kg) et 3 tonnes (3000 Kg). Évitez de les laisser s'échapper de leur logement lors du démontage des pieces.
2. Le verrou est maintainu aux crochets inférieur et supérieur par un rivet. Pour enlever le verrou, il est nécessaire de limer ou de driller la tete du rivet. Pour remettre le verrou en place, suivez les instructions de montage.
3. L'arbre de pignon, le cliquet du moyeu à rochet et l'arbre sont à ressort et peuvent voler hors du mecanisme au moment du démontage.

Les inspections frequentes

Ces inspections sont habituèlement faites par l'utilisateur ou une autre personne affectée à cette tâche. Les inspection fréquentes doivent être effectues quotidiennement ou avant chaque usage. Elles doivent composer les vérifications suivantes:

1. Le fonctionnement et le réglage de tous le mécanismes et la détction des bruits insolites.
2. Le système de freinage pour déceler les risques de glissement.
3. Le libre fonctionnement du levier directionnel.
4. La chaîne de levage pour en assurer la lubrification, la propriété et le bon état des mailons.
5. Le passage de la chaine de levage dans le mecanisme (voir «Passage de la chaine dans le mecanisme» dans la section «Maintenance»).
6. Les crochets, pour en deceler les fissures et le gauchissement et assurer l'enclenchement et la stabilité du verrou.
7. Le support du palan pour en déceler les défauts.

Toutes les défectuosités relevantes devront être corrigées avant que le palan ne soit réutilisé.

Les inspections périodiques

Des inspections visuelles effectuees par un technician competent ou le personnel d'un centre de service pour évaluer la condition apparente de l'outillage. Les inspection périodiques doivent etre effectuees aux trois mois, a moins d'avis contraire dans ce manuel.

Compte tenu de la configuration du palan, il sera nécessaire de démonter partiellement l'outillage pour en faire l'inspection périodique (Voir la section Trois précautions à prendre pour démonter le palan).

Les inspections périodiques concernnent également le pièces sujéttes aux inspections gratuites, de même que les systèmes suivants:

1. La chaîne de levage et les joints pour en déceler l'usure et la distension.
2. Vérifiez l'usure et l'état des pieces: chapes des crochets inférieur et supérieur, guide-chaine, séparateur, parois laterales, couvercle, engrenages, douilles, levier, frein, couvercle, bouton de déclencement de chaîne, réseau de moyeu, guide-came, moyeu à friction et moyeu de levier à rochet pur en déceler les fissures ou la distorsion.
3. Vérifiez l'usure des dents de cliquets, rochets et roue de levage.
4. Les boulons écrous, goujons et rivets lâches ou manquants.
5. Vérifiez les pieces du système de freinage pour déceler l'usure ou l'encrassement des disques, les striés du moyeu à friction et du rochet. Remplacez les rondelles de friction si elles sont encrassées ou si leur épaisseur est moindre que 0,094 (2,4 mm).
6. Vérifiez les ressorts de cliquets, du cliquet de moyeu et du pignon pour en déceler la distension, le bris ou la corrosion.
7. La mobilité du cliqueur sur le son boulon. On doit appliquer une mince couche de lubrifiant sur le boulon avant de le remettre en place (Voir«Lubrification» dans la section «Maintenance»).
8. Les crochets, écrous, collets, goujons, soudures et rivets de montage pour en déceler les faillies. Une inspection par pénetration de colorant ou de poudre magnétique ou tout autre moyen approprié de détction de fissures devant être fait au moins une fois l'an.
9. Vérifiez pour voir si l'arrêt de chaine de charge en place et correctement est fixé.
10. Vérifiez la structure de suspension.
11. Vérifiez les étiquettes et fiches signalétiques requises selon ASME B30.21.

Tout défaut relevé doit être corrige avant que le palan ne soit réutilisé. Les conditions extérieures peuvent démontrer la nécessité d'une inspection plus approfondie et un essai non destructif.

Les pièces irréparables doivent être remplacées par des pièces neuves avant que l'outil ne soit réutilisé. Il est très important que les pièces irréparables soient détruites afin d'éviter qu'elle soient utilisées de nouveau.

Lorsque le levier est soumis à une tâche robuste ou à des conditions de poussière, saleté, humidité ou corrosion, on doit en faire des inspections supplémentaires pour contrer les risques d'usure anormale, corrosion ou dommage.

Inspection et entretien des crochets

Les crochets endommagés par les produits chimiques, distendus, fissures ou dont le gauchissement excède 10 degrès par rapport à la normale, de même que ceux dont l'appui est usé ou le col trop évasé doivent être replacés.

Figure 4 Ouverture col du crochet

Charge Remplacez le nominale crochet quand Tonnes (Kg) l'ouverture dépasse:
3/4 (750) 1¼" (31,8 mm)
1½ (1500) 1	¾" (34,9 mm)
3 (3000) 1	¾" (43,7 mm)

Les crochets ouverts et dont le verrou ne fonctionne pas doivent'être remplacés.

Tout crochet gaichi ou excessivement évasé est un indice d'un usage abusif ou de surcharge du palan pouvant cause des dommages à d'autres pièces de l'outil.

Le tableau de la Figure 4 sert à déterminer le moment de remplacer un crochet. Pour mesurer l'ouverture du col du crochet, appuyez le verrou contre le crochet (voir figure 4).

Assurez-vous que le verrou est en bon état, qu'il n'est pas pié et que la pression du ressort est suffisante. Le ressort maintient le verrou contre la pointe du crochet et le ramène à cette position après un déclenchement. Si le verrou ne fonctionne pas parfaitement, il faut le replacer.

Inspection de la CHAINE

Pour débuter, nettoyez la chaîne avec un solvant non acide/non corrosif et inspectez-la, maillon par maillon, pour détecter les éraflures, marques, déformations, torsades, éclats de soudure, creux corrodés, striations (minuscules lignes paralleles), fissures dans les soudures, usse et élongation. Une chaîne ayant l'une ou l'autre de

Figure 5a - Inspection de la chaine

ces défectuosités doit être remplacée.

Dégagez la portion de la chaine qui passes normalement sur la roue de levage. Examinez l'aire de contact pour déterminer le point d'usure maximum (poli). Mesurez et enregistrez le diamètre du matériel à ce point du maillon. Mesurez ensuite le diamètre du matériel au même endroit d'un maillon qui ne passse pas sur la roue de levage (sélectionner le maillon adjacent à l'embout de la chaine). Et puis, comparez ces deux mesures. Si le matériel du maillon usea une usure plus grande que 0,254 mm comparativement à celui du maillon non use, la chaine doit être

reemplacée.

Vérifiez également l'élongation de la chaine avec un vernier à couilisse comme illustré à la Figure 5b. Choisir une section

Figure 5B - inspection de la chaine

(généralement à l'extremité libre) et mesurez et enregistrez la longueur de 11 moillons (pas) de chaine. Prenandre et enregistrer la même mesure sur une section usée. Si l'élongation est supérieure à 3,7 mm, la chaine doit être remplaçée.

Pour éliminer la possibilité d'erreur de lecture de la pleine longueur n'utilise seulement qu'un vernier à pointe-couteau.

A AVERTISSEMENT L'utilisation de chaines autres que celles fournies par Milwaukeeque peut résulter en un blocage de la chaine dans le palan ou du bris de la chaine et de la chute de la charge

POUR PRÉVENIR LES BLESSURES: N'utilISE que des chaînes fournies par Milwaukee pour les palans Milwaukee, à cause des exigences dimensionnelles et des propriétés physiques.

Notez qu'une chaîne usée peut être une indication de pieces de palan usées. Pour cette raison, l'usure du bati, du dénudeur, et de la roue de levage devraient être vérifiée et, besoin étant, ces pieces devraient être remplacées en même temps que la chaîne usée (Voir DEMONTAGE et ASSEMBLAGE plus loin).

De plus, la chaine est spécialement traitée et revenue thermiquement et ne doit jamais être réparée.

IMPORTANT: Ne pas utiliser une chaine qui a été remplaçée à d'autres fins de levage et halage. La chaine peut soudanement briser même si elle n'a aucune déformation visuelle. Pour cette raison, couper la chaine qui a été remplaçée en sections courte pour prévenir son utilisation après qu'elle aura été mise au rebu

Lubrification

Avant de réutiliser une chaine ou après avoir remplace une chaine de levage, lubrifice-la généreuse avec un lubrifiant à chaines et barres tel le «Lubriplate» 10-R (Fiske Bros. Refining Co.) ou l'equivalent. Essuyez l'excedent de lubrifiant de la chaine avec un chiffon propre et sec.

A VERTISSEMENT

Afen de réduire le risque de blessures, évitez le contact avec les lubrifiants. Utilisez les lubrifiants uniquement selon les directives des "Material Safety Data Sheets" (Fiches techniques sur la sécurité des substances) et conformément à la réglementation locale, provinciale et fédérale concernant l'usage et la disposition des substances dangereuses.

A VERTISSEMENT

Afin de minimiser les risques de blessures, n'utilise jamais de l'huile à moteur usee pour lubrifier une chaine de levage. L'huile usee content des substances carcinogenes non identifiées. Utilisez uniquement un lubrifiant a chaines et barres tel le « Lubriplate 10-R (Fiske Bros. Refining Co.) » ou I'équivalent pour lubrifier la chaine de levage.

Normalement, le palan n'a pas besoin d'être lubrifié, seule la chaine de levage doit l'être ponctuèlement. Cependant, on doit lubrifier tout l'outillage au moment de l'inspection périodique alors qu'il est démontré, nettoyé et remis en état.

A VERTISSEMENT

Afin de réduire les risques de blessures n'applique pas de graisse ou de lubriffant sur les surfaces de freinage. Le système de freinage est concu pour fonctionner à sec. L'usage de graisse ou de lubriffant sur les surfaces de freinage pourrait entrainer le glissement et la perte de contrôle de la charge et cause des blessures et des dommages.

Le frein est concu pour fonctionner a sec. N'appliquez pas de lubrifiant ou de graisse sur les surfaces de freinage. Lorsque vous lubrifiez les pieces voisines du système de freinage, evitez d'utiliser une trop grand quantite de lubrifiant qui pourrait s'infiltrer dans le mecanisme de freinage.

Lors du démontage du palan pour l'inspection périodique, vérifie le libre mouvement du cliquet et vaporisez une légère couche de lubrifiant WD-40 (WD-40 Co.) ou l'équivalent sur le boulon du cliquet. Lorsque le palan est démontré pour un nettoyage ou une réparation, les points enumerated ci-dessous devraient être lubrifiés avec environ 1 oz (29,5 ml) deGRAFFE «Extreme Pressure Molykote BR-2-S» (Dow Corning Corp.) ou l'équivalent:

Les engrenages, galets de la roue de levage, goupille de crochet supérieur, galets de la roue de levage, interieur du guide-chaine, extérieur de l'arbre de pignon, surface du moyeu à rochet, surface du guide-came et douilles de couvercle d'engrenages.

N. B. Afin d'assurer la durée et le rendement de l'outillage, prenez soit de lubrifier les diverses pieces du palan avec les lubrifiants recommandés.

Montage

Visser la jante à friction sur l'arbre du pignon et assembler les disques de friction ainsi que le rochet sur la jante (Voir la Figure 6).

Figure 6

Placer le dessort sur la jante/pignon à friction. Mettre l'ensemble couvercle du frein sur le bati et visser le rochet à levier sur l'arbre du pignon. Presser fermement le rochet à levier en position et fixez l'ensemble couvercle du frein au bati avec les quatre boulons.

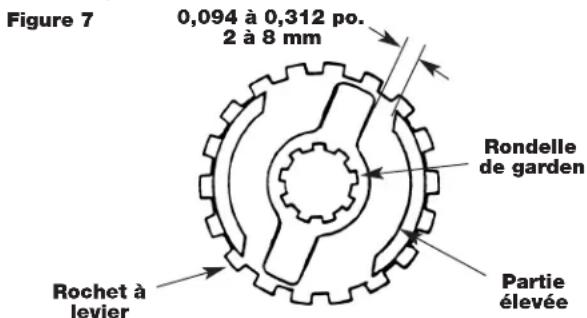

Positionner la rondelle de garde sur l'arbre du pignon de pour qu'il y ait entre 0,094 à 0,312 po. (2 à 8 mm) entre le bord de la rondelle de garde et la partie élevée de la jante du rochet à levier (Voir Figure 7).

Assurez-vous que le levier de direction est en position neutre ("N") et que le ressort du cran d'arrêt et son arbre sont dans l'ensemble du levier, fixer l'ensemble du levier au couvercle de frein avec les deux boulons de serrage, la vis et la rondelle de blocage. Placer la poignée de chaîne libre sur la jante du rochet à levier. Placer l'espaceur sur l'arbre du pignon, visser le boulon du frein sur l'arbre du pignon et serrer fermement. Dévisser le boulon un ou deux tours et insérer la goupille fendue. Plier les bras de la goupille pour verrouiller.

Pour assembler le verrou au crochet, le bout du rivet doit être emboutei. En martelant le rivet, n'appliquer que suffisamment de force pour former une tête pour maintainir la tige. Une force excessive déformera le loquet et rendra le verrou inutilisable. L'assemblage des engrenages nécessite leur alignement (Voir Figure 8).

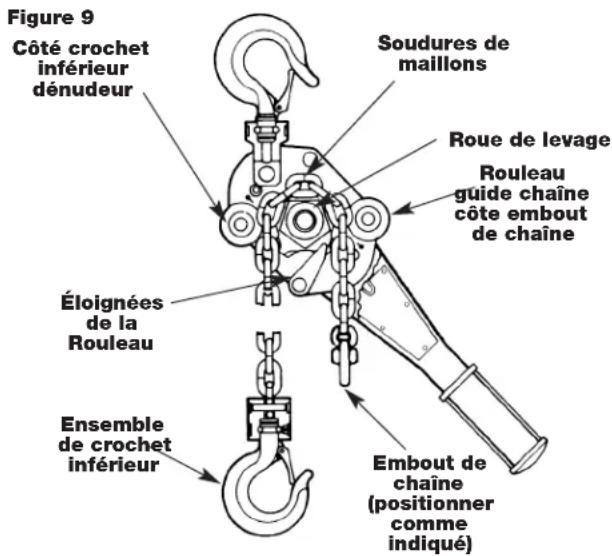

Passage de la chaine de levage dans le mecanisme Installation d'une nouvelle chaine de levage

Pour remplacer la chaine de levage, enlevez l'ensemble crochet inférieur et I'embout de chaine. Mettre le levier de direction en position neutre "N" et tirer la vente chaine hors du palan. Alimenter un fil souse à une extrémité du rouleau guide chaine et au-dessus de la roue de levage jusqu'à ce qu'il desserte de l'autre côté du rouleau guide chaine.

Attachez le fil à l'extrémité de la nouvelle chaine. Placer la chaine de façon à ce que le premier mailon à pénétrer dans le rouleau guide chaine soit debout et que les soudures de tous les millons dans ce sens soient éloignées de la roue de levage. Tirer le cable jusqu'à ce que la chaine s'engage sur la roue de levage. En même temps que le cable est tiré, tournez la poignée de chaine libre jusqu'à ce que la chaine sorte du rouleau guide chaine. Tirez la chaine et enlevez le cable. Fixez l'ensemble crochet inférieur à la chaine qui est directement en dessous du crochet supérieur. Fixez l'embout de chaine à l'autre extrémité de la chaine.

Averagement

Afin de réduire les risques de blessures, passée la chaine de levage entre la roue de levage et le guide-chaine avant de la fixer à la goupille de bout de chaine. Tout défaut d'installation de la chaine de levage risque d'entrainer le dégagement de la chaine des dents de la roue de levage et la chute de la charge.

Verification

Avant de s'en servir, on doit vérifier le fonctionnement de tout palan qui a eté alteré ou réparé, de même que tout palan usage quin a pas servi au cours des derniers douze mois.

Testez le palan à vide puis avec une charge de 100 livres (46 Kg) afin de vous assurer qu'il fonctionne normalement et que le système de freinage retient la charge lorsque vous relâchez le levier de traction. En plus de vérifier le bon fonctionnement de l'outillage, ce test permet aussi de vérifier si le système de freinage retient correctement la charge lorsque la traction manuelle sur la chaîne est reliachée. Ensuite, on repête le test avec une charge équivalente à 125% de la charge nominale. Si les pieces du mécanisme de lavage du palan ont été remplées, on doit tester l'outil à l'aide d'une charge équivalente à 125% de la charge nominale. En outre, ce test doit être supervise par une personne compétente qui devra préparer un rapport à conserver par l'utilisateur.

Accessions

Pour la liste complète des accessoires, reportez-vous au catalogue d'outils electriques MILWAUKEE. Pour obtenir ce catalogue, adressez-vous à votre distributeur attitré.

A VERTISSEMENT

Afin de réduire les risques de blessures, utilisez uniquement les accessoires expressément recommendés pour cet outil.

Garantie limitee - aux etats-unis et au CANADA

Chaque outil electrique MILWAUKEE (y compris les produits sans fil [outils, piles, chargeur de piles, lampe de travail]; consulter les énoncés de la GARANTIE LIMITEE DES BLOCIS-PILES SANS FIL) est garanti à l'achat d'origine être exempt de vice de matériel et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute piece d'un outil electrique qui, après examen par MILWAUKEE, s'est avérée être affectée d'un vise de matériel ou de fabrication pendant une période de cinq (5) ans* après la date d'achat, sauf indication contraire. Retourner l'outil electrique, à un centre de réparations en use MILWAUKEE ou à un poste d'entretien/agreee MILWAUKEE, en port prépayé et assure. Une copie de la preuve d'achat doit être presentée au moment de returner le produit. Cette garantie ne couvRE pas les dommages que MILWAUKEE déterminé être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agreeé par MILWAUKEE, des utilisations incorrectes, des alterations, des utilisations abusives, une usure normale, une censure d'entretien ou des accidents.

*La période de garantie applicable pour les radios de chantier, le port d'alimentation M12™, Source d'énergie M18™, et les chariots de travail industriels Trade Titan™ est d'une durée d'un (1) an à partir de la date d'achat. La période de la garantie couvrant la lampe de travail à DEL et l'ampoule améliorée à DEL est une garantie À VIE limite à l'acheteur d'origine seulement; si, lors d'une'utilisation normale, l'ampoule à DEL présente une défectuosité, la lampe de travail et l'ampoule seront remplaçées sans frais.

*Cette garantie ne s'applique pas aux clôueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air, aux blocs piles pour outils sans fil, aux génératrices d'alimentation portatives à essence, aux outils à main, aux monte-charge – électrique, à levier et à chaîne (manuel), aux vestés chauffantes M12™, aux produits réusinés, ni aux produits d'essai et de mesure. Il existe des garanties distinctes pour ces produits.

L'enregistrement de la garantie n'est pas nécessaire pour bénéficier de la garantie en vigueur sur un outil électrique MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie si aucune preuve d'achat n'est fournie lorsqu'une demande de service sous garantie est presentée.

L'ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS AUX PRESENTES EST UNE CONDITION DU CONTRAT D'ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N'ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÉTRE RESPONSABLE DÉTOUT DOMMAGE ACCESSIOIRE, SPECIAL OU INDIRECT, DE DOMMAGES-INTERÉTS PUNITIFS OU DE Toute DÉPENSE, D'HONORAIRES D'AVOCATS, DE FRAIS, DE PERTE OU DE DELAIS ACCESSOIRÉS À TOUT DOMMAGE, DEFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ETATS ET PROVINCES NE PERMISSANT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS ÉTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET RÉPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU'ELLE SOIT ORALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI. MILWAUKEE RENONCE À Toute GARANTIE IMPLICITE, Y COMPRIS, SANS S'Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITAÉ MARCHANDE OU D'ADAPTATION À UNE UTILISATION À UNE FIN PARTICULIERE. DANS LA MESURE OU UNE TELLE STIPULATION D'EXONERATION N'EST PAS PERMISE PAR LA LOI, DUREE DE CES GARANTIES IMPLICITES EST LIMITÉA À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE DÉCRIP PRÉCESSMENT. CERTAINS ETATS ET PROVINCES NE PERMISSANT PAS DE LIMITATION DE DUREE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI DESSUS PEUVENT NE PAS ÉTRE APPLICABLES. LA PRESENTE CONFÉRÉ À L'UTILISATEUR DES DROITS LÉGAUX PARTICULIERS; IL BENÉFICIE ÉGÀLEMENT D'AUTRES DROITS QUI VARIENT D'un ETAT À L'AUTRE.

Cette garantie s'applique aux produits vendus aux Etats-Unis et au Canada uniquement.

Veuillez consultier la rubrique Centre SAV MILWAUKEE, dans la section Pièces & Service du site Web de MILWAUKEE, à l'adresse www. milwaukeetool. com, ou composer le 1-800-SAWDUST (1-800-729-3878) afin de trouver le centre de réparations en usine MILWAUKEEle plus pres.

Garantie limitée - mexique, amérique centrale et caraibes

TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans a partir de la date d'achat d'origine. Le present bon de garantie couvre tous les vices de materiaiu et de fabrication que peut afficher cet outil électrique. Pour assurer la validité de la presente garantie, veuillezprésenter le bon de commande, estampilé du sceau du distributeur ou du magasin ou le produit a été acheté, au centre de réparations agrée. Si le bon de commande n'a pas été estampilé, veuillez fournir la préuve d'achat d'origine au centre de réparations agrée. Pour un entretien, des pieces, des accessoires ou d'autres composants, composer sans frais le 1-800-832-1949 afin d'obtenir les coordonnées du centre de réparations agrée le plus pris.

Procedure pour assurer la validité de la garantie

Prsenter le produit au centre de réparations agree, accompagne du bon de commande estampilé du sceau du distributeur ou du magasin ou le produit a été acheté. Tout piece défectueuse ou tout composant défectieux sera remplace sans frais. Milwaukee assume tous les frais de transport liés à ce processus de garantie.

Exceptions

La garantie ne s'applique pas dans les situations suivantes: a) Si le produit a ete utilise pour une fin autre que celle indique dans le guide de l'utiliser final ou le manuel d'instructions. b) Si les conditions d'utilisations ne sont pas habituelles. c) Si le produit a ete modifie ou reparé par une personne non autorise par TECHTRONIC INDUSTRIES. Note : Si le cordon électrique est endommagé, il doit être remplace par un centre de réparations/agree pour éviter les risques d'électrocution.

Modèle:

Date d'achat:

Sceau du distributeur ou du magasin:

CENTRE DE RÉPARATIONS ET DE SERVICE

Rafael Buelna No.1

MILWAUKEE est fier de proposer un produit de première qualite Nothing But Heavy Duty'. Votre satisfaction est ce qui compte le plus!

En cas de problèmes d'utilisation de l'outil ou pour localiser le centre de service/ventes ou le centre d'entretien le plus proche, appelez le...

1.800.268.4015

Lundi - Vendredi 7:00 - 4:30 CST

fax: [phone]

Notre réseau national de distributeurs agreeés se tient à leur disposition pour fournir l'aide technique, l'outillage et les accessoires nécessaires. Composez le

1.800.268.4015 pour obtenir les noms et adresses des revendeurs les plus proches ou bien consultez la section

'Où acheter' sur notre site web à l'adresse

www. milwaukeeetool. com

CENTRO De atenclon a clientes

Rafael Buelna No. 1, Col Tezozomoc,
