KOSE507EWH - Four JENN-AIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four encastrable
Marque	JENN-AIR
Modèle	KOSE507EWH
Largeur du four	30" (76,2 cm)
Ouverture à découper pour le four	28½" (72,4 cm)
Hauteur d'encastrement minimale	27¾" (70,5 cm)
Profondeur de placard recommandée	24" (61 cm)
Alimentation électrique	240 V, 40 A (recommandé)
Fonctions principales	Cuisson par convection, chaleur tournante, gril, autonettoyage par pyrolyse
Capacité	Environ 142 L (5,0 pi³)
Entretien et nettoyage	Nettoyage pyrolytique, surfaces émaillées faciles à nettoyer
Sécurité	Verrouillage de la porte, arrêt automatique de sécurité, système de refroidissement
Pièces détachées et réparabilité	Pièces disponibles sur demande, assistance technique JENN-AIR

FOIRE AUX QUESTIONS - KOSE507EWH JENN-AIR

Quelles sont les dimensions d'encastrement pour le four KOSE507EWH ?

Pour un four de 30 pouces, l'ouverture à découper est de 28½ po (72,4 cm) de largeur. La hauteur d'encastrement minimale est de 27¾ po (70,5 cm) et la profondeur de placard recommandée est de 24 po (61 cm).

Ce four peut-il être installé sous une table de cuisson ?

Oui, ce four est conçu pour une installation sous table de cuisson. Assurez-vous que la table de cuisson est homologuée pour cet usage et respectez les distances indiquées dans la notice.

Quel type d'alimentation électrique est nécessaire ?

Le four nécessite une alimentation de 240 V, 40 A. Un boîtier de connexion dédié doit être installé dans un placard adjacent.

Comment choisir l'emplacement du boîtier de connexion ?

Placez le boîtier de connexion dans le placard adjacent, à droite ou à gauche du four. Prévoyez un trou de 1 po (2,5 cm) dans l'angle arrière pour passer le câble d'alimentation.

Quelles sont les combinaisons four/table de cuisson approuvées ?

Consultez l'étiquette sous comptoir située sur le châssis du four et au fond de la boîte de brûleur de la table de cuisson pour connaître les modèles compatibles.

Puis-je installer une table de cuisson à gaz au-dessus de ce four ?

Oui, sous réserve de respecter les dégagements spécifiques (1 po / 2,5 cm entre le four et la table de cuisson). La canalisation de gaz peut passer par le mur ou le plancher.

Quelle est la hauteur entre la base du placard et le plan de travail ?

La distance recommandée est de 36 po (91,4 cm) entre la base du placard et le dessus du plan de travail.

Le four dispose-t-il d'un système d'autonettoyage ?

Oui, ce four est doté d'une fonction d'autonettoyage par pyrolyse qui brûle les résidus à haute température.

Comment nettoyer les surfaces émaillées ?

Utilisez un chiffon doux et de l'eau savonneuse. Évitez les nettoyants abrasifs et les éponges métalliques.

Où trouver des pièces détachées pour ce four ?

Les pièces détachées sont disponibles sur demande auprès du service client JENN-AIR. Contactez l'assistance technique pour commander.

MODE D'EMPLOI KOSE507EWH JENN-AIR

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. La table de cuisson doit être homologué pour une utilisation au-dessus d'un four. Pour les dimensions de l'ouverture à découvert, voir les instructions d'installation de la table de cuisson. Centrer l'ouverture à découvert pour la table de cuisson par rapport à l'ouverture découvert pour le four.

Pour éviter d'endommager les placards, consulter le constructeur de la maison ou le fabricant des placards pour déterminer si les matériaux utilisés peuvent subir un changement de couleur, une déstratification ou d'autres dommages. Ce four a étéçu conformément aux exigences des normes UL et CSA International et respecte les températures maximales permises de 194°F (90^) pour les placards en bois.

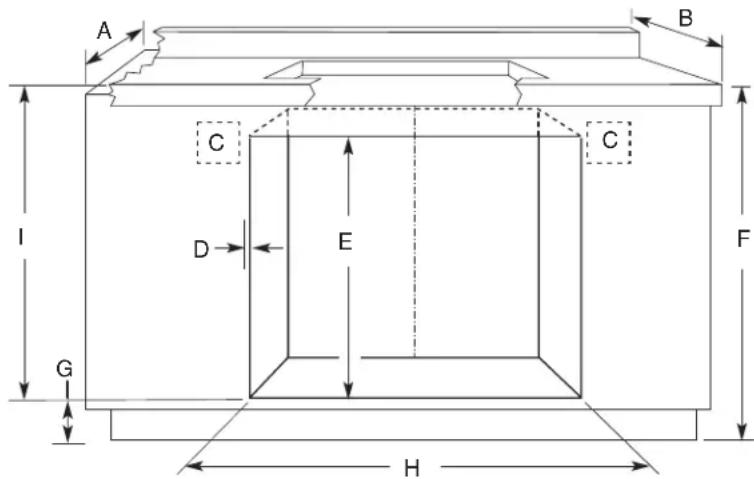

Combaisons four encastré / table de cuisson électrique/à éléments en spirale (produits homologues)

A. Profondeur de placard 24" (61 cm) B. Profondeur du plan de travail 25" (63,5 cm) C. Emplacements recommends pour le boitier de connexion du four et de la table de cuisson D. Prévoir 12 (1,6 cm) pour le chevauchement de la garniture du four, de chaque côté. E. 2734 " (70,5 cm) min. de hauteur d'encastrement F. 36" (91,4 cm) entre la base du placard et le plan de travail G. 4% (11,7 cm) maximum à partir de la base du placard H. Voir le tableau dimensions de l'ouverture à découvert.

I. 31% (79,7 cm) à partir du dessus de la table de cuisson jusqu'àu bas de l'ouverture découverte

OUVERTURE À DÉCOUPER - DIMENSIONS

Taille du four Ouverture à découvert pour le four
24" (61 cm) 22½" (57,2 cm)
27" (68,6 cm) 25½" (64,8 cm)
30" (76,2 cm) 28½" (72,4 cm)
36" (91,4 cm) 34½" (87,6 cm)

Pour connaître les combinaisons approuvées par numero de modèle, consulter l'étiquette sous comptoir située sur la partie supérieure du chassis du four et au fond de la boite de brûleur de la table de cuisson.

REMARQUE: Pour une installation sous un plan de travail, on recommende que les boîtiers de connexion pour four et table de cuisson soient situés dans le placard adjacent, à droite ou à gauche. Un trou de diamètre 1" (2,5 cm) ou plus doit avoir été percé dans la partie supérieure de l'angle arrière gauche ou droit de la surface de la paroi latérale pour le passage du cable d'alimentation de l'appareil jusqu'àu boîtier de connexion.

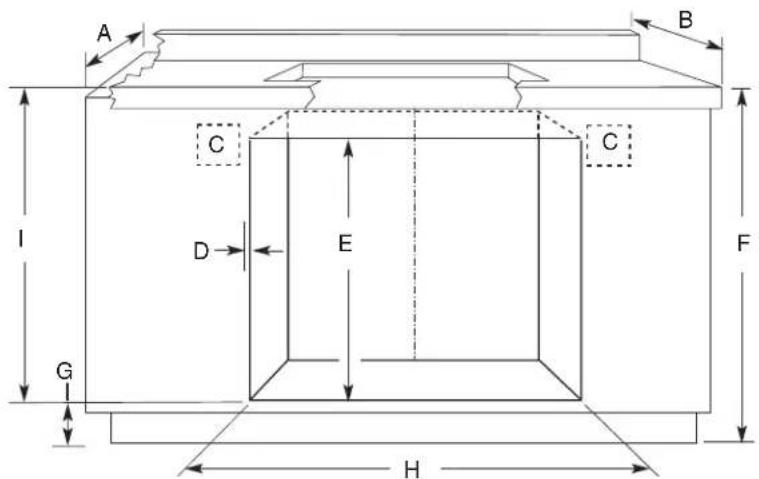

Combaisons four encastre / table de cuisson à induction (produits homologues)

A. Profondeur de placard 24" (61 cm) B. Profondeur du plan de travail 25" (63,5 cm) C. Emplacements recommendés pour le boitier de connexion du fou, et de la table de cuisson. D. Prévoir %" (1,6 cm) pour le chevauchement de la garniture du four, de chaque côté. E. 27% (70,5 cm) min. de hauteur d'encastrement F. 36" (91,4 cm) entre la base du placard et le plan de travail G. 3% (9,2 cm) à partir de la base du placard. Si la dimension “F” est supérieure à 36" (91,4 cm), la dimension “G” peut être augmentée de la même différence pour des combinaisons d'appareils à induction. H. Voir te tableau dimensions de l'ouverture à découvert. 1. 32% (82,2 cm) from top of countertop to bottom of cutout

OUVERTURE A DÉCOUPER - DIMENSIONS

Taille du four Ouverture à découvert pour le four
24" (61 cm) 22½" (57,2 cm)
27" (68,6 cm) 25½" (64,8 cm)
30" (76,2 cm) 28½" (72,4 cm)

Pour connaître les combinaisons approuvées par numero de modele, consulter l'etiquette sous comptoir située sur la partie supérieure du chassin du four et au fond de la boite de bruleur de la table de cuisson.

REMARQUE : Pour une installation sous un plan de travail, on recommende que les boitiers de connexion pour four et table de cuisson soient situés dans le placard adjacent, à droite ou à gauche. Un trou de diamètre 1" (2,5 cm) ou plus doit avoir été percé dans la partie supérieure de l'angle arrière gauche ou droit de la surface de la paroi latérale pour le passage du cable d'alimentation de l'appareil jusqu'àu boitier de connexion.

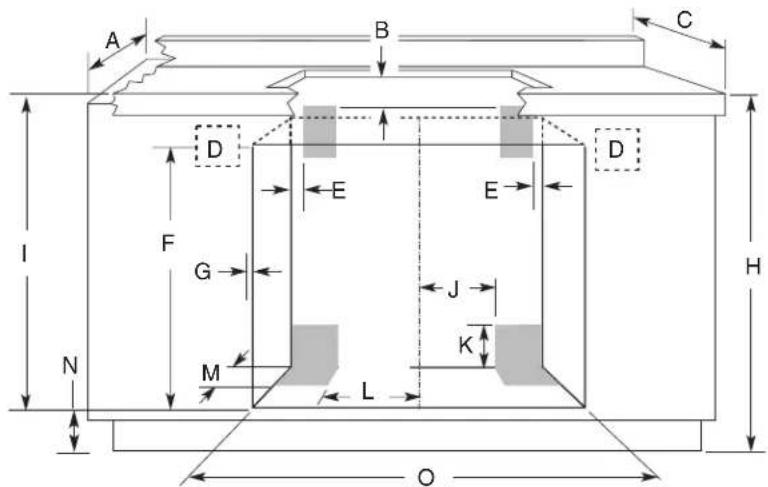

Combaisons four encastre / table de cuisson à gaz (produits homologues)

A. Profondeur de placard 24" (61 cm) B. Dégagement de 1" (2,5 cm) jusqu'au bas du plan de travail C. Profondeur du plan de travail 25" (63,5 cm) D. Emplacements recommends pour le boitier de connexion du four E. Dégagement de 1" (2,5 cm) jusqu'au placard F. 27 14 (70,5 cm) minimum de hauteur d'encastrement G. Prévoir %" (1,6 cm) pour le chevauchement de la garniture du four, de chaque côté. H. 36" (91,4 cm) entre la base du placard et le plan de travail

1. 31% (79,7 cm) à partir du dessus de la table de cuisson jusqu'àu bas de l'ouverture découvert J. Canalisation de gaz à travers le mur: 10½ (26,7 cm) jusqu'àu centre de l'ouverture. K. 314 (8,3 cm) L. Canalisation de gaz à travers le plancher : 10 12 (26,7 cm) jusqu'au centre de l'ouverture M. 3 12'' (8, 9 ~cm) N. 4% (11,7 cm) maximum à partir de la base du placard O. Voir le tableau des dimensions de l'ouverture à découvert.

OUVERTURE A DÉCOUPER - DIMENSIONS

Taille du four Ouverture à découper pour le four
24" (61 cm) 22½" (57,2 cm)
27" (68,6 cm) 25½" (64,8 cm)
30" (76,2 cm) 28½" (72,4 cm)
36" (91,4 cm) 34½" (87,6 cm)

Pour connaître les combinaisons des produits homologues par nombre de modèle, consulter l'étiquette sous comptoir située sur la partie supérieure du chassis du four.

REMARQUE : Pour une installation sous un plan de travail, on recommende que le boitier de connexion du four soit dans le placard adjacent de croite ou de gauche. Un trou de diamètre 1" (2,5 cm) ou plus doit avoir eté percé dans la partie supérieure de l'angle arrière gauche ou droit de la surface de la paroi latérale pour le passage du cable d'alimentation de l'appareil jusqu'au boitier de connexion.

On recommende d'utiliser les zones grisées supérieures pour la prise de 120 volts reliée à la terre du boitier de connexion encastré de la table de cuisson.

On recommende l'installation de la canalisation de gaz flexible ou rigide dans les zones ombrées inférieures. Le point de raccordement au gaz de la table de cuisson se trouve sur la droite (meme emplacement que le point "J" dans le schema ci-dessus). La canalisation de gaz peut etre installee d'un coté ou de I'autre de I'ouverture decoupée, a travers le plancher ou a travers le mur. Consulter les codes locaux concernant I'utilisation des canalisations de gaz.
