MEW9530AS - Four JENN-AIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four encastrable
Marque	JENN-AIR
Modèle	MEW9530AS
Taille (largeur)	30 pouces (76,2 cm)
Dimensions de l'ouverture (largeur)	28 1/2 pouces (72,4 cm)
Dimensions de l'ouverture (hauteur minimale)	27 3/4 pouces (70,5 cm)
Alimentation électrique	240 V, 60 Hz, monophasé
Capacité approximative	4,8 pi³ (136 L)
Fonctions de cuisson	Convection, cuisson traditionnelle, gril, pyrolyse, sonde de température
Nettoyage	Autonettoyant par pyrolyse
Sécurité	Verrouillage des commandes, sécurité enfants, arrêt automatique
Matériau de la porte	Verre trempé et acier inoxydable
Couleur	Acier inoxydable
Type d'installation	Encastrable, compatible avec table de cuisson électrique, induction ou gaz
Poids estimé	70 kg
Pièces détachées	Disponibles auprès du fabricant (références sur la plaque signalétique)
Réparabilité	Indice de réparabilité non communiqué

FOIRE AUX QUESTIONS - MEW9530AS JENN-AIR

Quelles sont les dimensions exactes de l'ouverture pour installer le four MEW9530AS ?

Pour un four de 30 pouces (76,2 cm), l'ouverture à découper doit mesurer 28 1/2 pouces (72,4 cm) de largeur, 27 3/4 pouces (70,5 cm) de hauteur minimale et 24 pouces (61 cm) de profondeur de placard. Consultez le tableau des ouvertures dans la notice pour les autres tailles.

Puis-je installer une table de cuisson au-dessus de ce four ?

Oui, ce four est conçu pour être installé sous une table de cuisson homologuée. Vérifiez les combinaisons approuvées sur l'étiquette sous comptoir située sur le châssis du four et au fond de la boîte de brûleur de la table de cuisson.

Quel type d'alimentation électrique est nécessaire ?

Le four nécessite une alimentation de 240 V, 60 Hz, monophasé. Le boîtier de connexion doit être situé dans le placard adjacent, à droite ou à gauche, et un trou de 1 pouce (2,5 cm) minimum est requis pour le passage du câble.

Comment nettoyer le four ?

Ce four est équipé d'un cycle d'autonettoyage par pyrolyse. Retirez les grilles et accessoires, puis lancez le cycle. N'utilisez pas de nettoyants chimiques agressifs sur la cavité.

Le four dispose-t-il d'un verrouillage enfants ?

Oui, le four inclut un verrouillage des commandes et une sécurité enfants. Activez-le en appuyant sur la touche de verrouillage pendant 3 secondes.

Quelle est la capacité du four ?

La capacité approximative est de 4,8 pi³ (136 L), suffisante pour cuire de grandes pièces de viande ou plusieurs plats simultanément.

Puis-je utiliser une sonde de température ?

Oui, le four est compatible avec une sonde de température interne (non fournie). Branchez-la dans la prise prévue à cet effet pour surveiller la cuisson à cœur.

Comment installer la canalisation de gaz si j'ai une table de cuisson à gaz ?

Pour une table à gaz, la canalisation flexible ou rigide doit être installée dans les zones ombrées indiquées dans le schéma d'installation. Le point de raccordement se trouve à droite. Consultez les codes locaux.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles auprès de Jenn-Air ou de revendeurs agréés. Reportez-vous à la plaque signalétique pour le numéro de modèle exact.

Que faire si le four ne chauffe pas ?

Vérifiez d'abord l'alimentation électrique et le disjoncteur. Si le four est en mode verrouillage, désactivez-le. Si le problème persiste, contactez le service technique Jenn-Air.

MODE D'EMPLOI MEW9530AS JENN-AIR

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. La table de cuisson doit être homologuée pour une utilisation au-dessus d'un four. Pour les dimensions de l'ouverture à découper, voir les instructions d'installation de la table de cuisson. Centrer l'ouverture à découper pour la table de cuisson par rapport à l'ouverture découpée pour le four.

Pour éviter d'endommager les placards, consulter le constructeur de la maison ou le fabricant des placards pour déterminer si les matériaux utilisés peuvent subir un changement de couleur, une déstratification ou d'autres dommages. Ce four a été conçu conformément aux exigences des normes UL et CSA International et respecte les températures maximales permises de 194°F (90°C) pour les placards en bois.

Combinaisons four encastré / table de cuisson électrique/à éléments en spirale (produits homologués)

A. Profondeur de placard 24" (61 cm) B. Profondeur du plan de travail 25" (63,5 cm) C. Emplacements recommandés pour le boîtier de connexion du four et de la table de cuisson D. Prévoir 5%" (1,6 cm) pour le chevauchement de la garniture du four, de chaque côté. E. 27 ^3/4 " (70,5 cm) min. de hauteur d'encastrement F. 36" (91,4 cm) entre la base du placard et le plan de travail G. 4 ^5/8" (11,7 cm) maximum à partir de la base du placard H. Voir le tableau dimensions de l'ouverture à découper.

I. 31 ^3/8 " (79,7 cm) à partir du dessus de la table de cuisson jusqu'au bas de l'ouverture découpée

OUVERTURE À DÉCOUPER - DIMENSIONS

Taille du four Ouverture à découper pour le four
24" (61 cm) 22 12 " (57,2 cm)
27" (68,6 cm) 25 12 " (64,8 cm)
30" (76,2 cm) 28 12 " (72,4 cm)
36" (91,4 cm) 34 12 " (87,6 cm)

Pour connaître les combinaisons approuvées par numéro de modèle, consulter l'étiquette sous comptoir située sur la partie supérieure du châssis du four et au fond de la boîte de brûleur de la table de cuisson.

REMARQUE : Pour une installation sous un plan de travail, on recommande que les boîtiers de connexion pour four et table de cuisson soient situés dans le placard adjacent, à droite ou à gauche. Un trou de diamètre 1" (2,5 cm) ou plus doit avoir été percé dans la partie supérieure de l'angle arrière gauche ou droit de la surface de la paroi latérale pour le passage du câble d'alimentation de l'appareil jusqu'au boîtier de connexion.

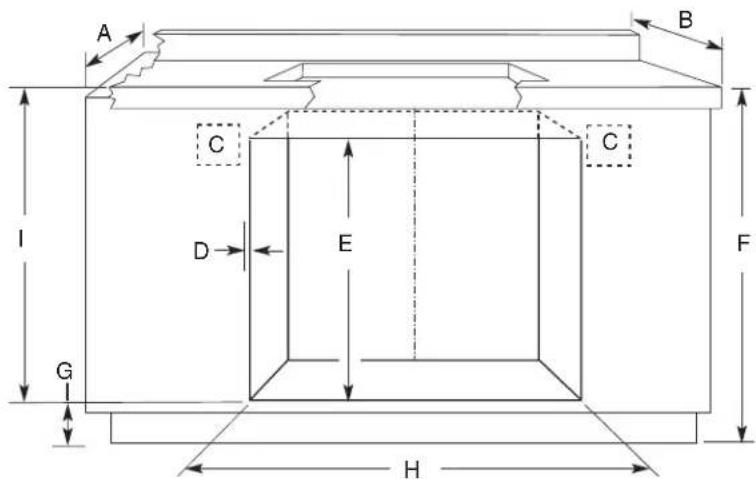

Combinaisons four encastré / table de cuisson à induction (produits homologués)

A. Profondeur de placard 24" (61 cm) B. Profondeur du plan de travail 25" (63,5 cm) C. Emplacements recommandés pour le boîtier de connexion du four et de la table de cuisson. D. Prévoir 58 " (1,6 cm) pour le chevauchement de la garniture du four, de chaque côté. E. 27 34 " (70,5 cm) min. de hauteur d'encastrement F. 36" (91,4 cm) entre la base du placard et le plan de travail G. 3 56 " (9,2 cm) à partir de la base du placard. Si la dimension "F" est supérieure à 36" (91,4 cm), la dimension "G" peut être augmentée de la même différence pour des combinaisons d'appareils à induction. H. Voir le tableau dimensions de l'ouverture à découper.

Taille du four Ouverture à découper pour le four

24" (61 cm) 22 12 " (57,2 cm)

27" (68,6 cm) 25 12 " (64,8 cm)

30" (76,2 cm) 28 12 " (72,4 cm)

Pour connaître les combinaisons approuvées par numéro de modèle, consulter l'étiquette sous comptoir située sur la partie supérieure du châssis du four et au fond de la boîte de brûleur de la table de cuisson.

REMARQUE : Pour une installation sous un plan de travail, on recommande que les boîtiers de connexion pour four et table de cuisson soient situés dans le placard adjacent, à droite ou à gauche. Un trou de diamètre 1" (2,5 cm) ou plus doit avoir été percé dans la partie supérieure de l'angle arrière gauche ou droit de la surface de la paroi latérale pour le passage du câble d'alimentation de l'appareil jusqu'au boîtier de connexion.

Combinaisons four encastré / table de cuisson à gaz (produits homologués)

A. Profondeur de placard 24" (61 cm) B. Dégagement de 1" (2,5 cm) jusqu'au bas du plan de travail C. Profondeur du plan de travail 25" (63,5 cm) D. Emplacements recommandés pour le boîtier de connexion du four E. Dégagement de 1" (2,5 cm) jusqu'au placard F. 27 ^3/4 " (70,5 cm) minimum de hauteur d'encastrement G. Prévoir 5/8" (1,6 cm) pour le chevauchement de la garniture du four, de chaque côté. H. 36" (91,4 cm) entre la base du placard et le plan de travail

I. 31 ^3/8 " (79,7 cm) à partir du dessus de la table de cuisson jusqu'au bas de l'ouverture découpée J. Canalisation de gaz à travers le mur : 10½" (26,7 cm) jusqu'au centre de l'ouverture. K. 3 ^1/4 " (8,3 cm) L. Canalisation de gaz à travers le plancher : 10½" (26,7 cm) jusqu'au centre de l'ouverture

M. 3½" (8,9 cm)

N. 45% (11,7 cm) maximum à partir de la base du placard. O. Voir le tableau des dimensions de l'ouverture à découper.

OUVERTURE À DÉCOUPER - DIMENSIONS

Taille du four Ouverture à découper pour le four
24" (61 cm) 22 12 " (57,2 cm)
27" (68,6 cm) 25 12 " (64,8 cm)
30" (76,2 cm) 28 12 " (72,4 cm)
36" (91,4 cm) 34 12 " (87,6 cm)

Pour connaître les combinaisons des produits homologués par numéro de modèle, consulter l'étiquette sous comptoir située sur la partie supérieure du châssis du four.

REMARQUE : Pour une installation sous un plan de travail, on recommande que le boîtier de connexion du four soit situé dans le placard adjacent de droite ou de gauche. Un trou de diamètre 1" (2,5 cm) ou plus doit avoir été percé dans la partie supérieure de l'angle arrière gauche ou droit de la surface de la paroi latérale pour le passage du câble d'alimentation de l'appareil jusqu'au boîtier de connexion.

On recommande d'utiliser les zones grisées supérieures pour la prise de 120 volts reliée à la terre du boîtier de connexion encastré de la table de cuisson.

On recommande l'installation de la canalisation de gaz flexible ou rigide dans les zones ombrées inférieures. Le point de raccordement au gaz de la table de cuisson se trouve sur la droite (même emplacement que le point "J" dans le schéma ci-dessus). La canalisation de gaz peut être installée d'un côté ou de l'autre de l'ouverture découpée, à travers le plancher ou à travers le mur. Consulter les codes locaux concernant l'utilisation des canalisations de gaz.
