MEW7530AS - Four JENN-AIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four encastrable simple
Marque	JENN-AIR
Modèle	MEW7530AS
Largeur du four	76,2 cm (30")
Hauteur d'encastrement minimale	70,5 cm (27 3/4")
Profondeur du placard	61 cm (24")
Ouverture à découper (largeur)	72,4 cm (28½")
Alimentation électrique	240 V, 60 Hz, monophasé
Puissance nominale estimée	4,8 kW
Capacité	Environ 142 L (5 pi³)
Fonctions de cuisson	Cuisson traditionnelle, convection, gril, pyrolyse
Nettoyage	Pyrolyse automatique
Matériau de la cavité	Acier inoxydable émaillé
Type de porte	Porte à fermeture amortie
Commandes	Écran tactile ou boutons rotatifs
Minuterie	Minuterie électronique programmable
Sécurité	Verrouillage enfant, arrêt automatique
Poids net estimé	68 kg (150 lb)
Indice de réparabilité	Non communiqué

FOIRE AUX QUESTIONS - MEW7530AS JENN-AIR

Quelles sont les dimensions d'encastrement pour le four MEW7530AS ?

La hauteur d'encastrement minimale est de 70,5 cm (27 3/4"). La largeur de l'ouverture à découper pour un four de 30" (76,2 cm) est de 72,4 cm (28½"). La profondeur du placard doit être d'au moins 61 cm (24"). Consultez le schéma dans la notice pour les dégagements exacts.

Ce four peut-il être installé sous une table de cuisson ?

Oui, le four MEW7530AS est conçu pour être installé sous une table de cuisson homologuée. Vérifiez les combinaisons approuvées sur l'étiquette sous comptoir située sur la partie supérieure du châssis du four.

Quel type d'alimentation électrique est nécessaire ?

Le four nécessite une alimentation 240 V, 60 Hz, monophasée. Un circuit dédié est recommandé. Consultez un électricien qualifié pour l'installation.

Comment nettoyer le four ?

Ce four est équipé d'un cycle de nettoyage par pyrolyse qui brûle les résidus à haute température. Essuyez simplement les cendres une fois le cycle terminé. Pour les taches tenaces, utilisez un nettoyant non abrasif.

Quelles sont les fonctions de cuisson disponibles ?

Le four propose plusieurs modes : cuisson traditionnelle (chaleur de voûte et de sole), convection, gril, et pyrolyse. Selon le modèle, d'autres fonctions comme la décongélation ou le maintien au chaud peuvent être incluses.

Puis-je utiliser une table de cuisson à gaz avec ce four ?

Oui, des combinaisons four encastré/table de cuisson à gaz sont approuvées. Reportez-vous au manuel pour les dimensions de dégagement et les instructions de passage de la canalisation de gaz.

Y a-t-il un verrouillage enfant ?

Oui, le four dispose d'une fonction de verrouillage enfant pour empêcher toute utilisation non surveillée. Activez-la via le panneau de commande.

Où se trouve le boîtier de connexion recommandé ?

Il est recommandé de placer le boîtier de connexion dans le placard adjacent, à droite ou à gauche. Un trou de 2,5 cm (1") de diamètre minimum doit être percé pour le passage du câble.

Quelle est la capacité du four ?

La capacité interne est d'environ 142 litres (5 pieds cubes), ce qui permet de cuire de grands plats comme une dinde ou plusieurs plaques de cuisson.

Comment installer le four en toute sécurité ?

Assurez-vous de respecter tous les codes et règlements locaux. L'appareil doit être installé par un professionnel. Vérifiez que l'ouverture est adaptée et que les matériaux des placards résistent à une température maximale de 90°C (194°F).

MODE D'EMPLOI MEW7530AS JENN-AIR

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. La table de cuisson doit être homologué pour une utilisation au-dessus d'un four. Pour les dimensions de l'ouverture à découvert, voir les instructions d'installation de la table de cuisson. Centrer l'ouverture à découvert pour la table de cuisson par rapport à l'ouverture découvert pour le four.

Pour éviter d'endommager les placards, consulter le constructeur de la maison ou le fabricant des placards pour déterminer si les matériaux utilisés peuvent subir un changement de couleur, une déstratification ou d'autres dommages. Ce four a été concu conformément aux exigences des normes UL et CSA International et respecte les températures maximales permises de 194°F (90^) pour les placards en bois.

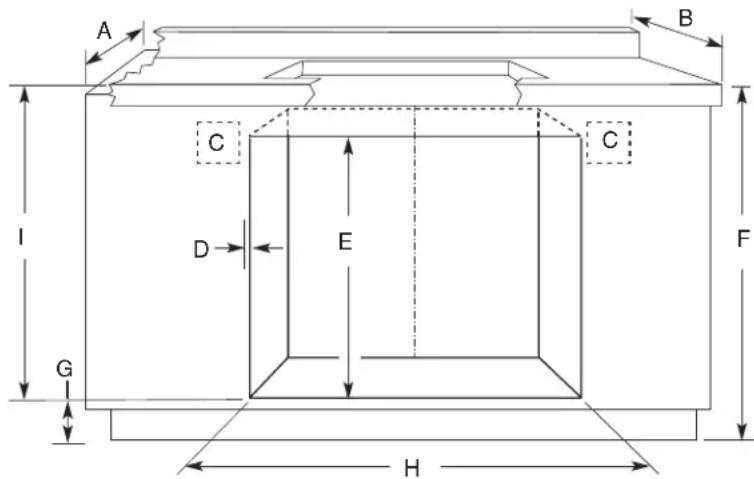

Combaisons four encastré / table de cuisson électrique/à éléments en spirale (produits homologues)

A. Profondeur de placard 24" (61 cm) B. Profondeur du plan de travail 25" (63,5 cm) C. Emplacements recommends pour le boitier de connexion du four et de la table de cuisson D. Prévoir 12 (1,6 cm) pour le chevauchement de la garniture du four, de chaque côté. E. 2734 " (70,5 cm) min. de hauteur d'encastrement F. 36" (91,4 cm) entre la base du placard et le plan de travail G. 4 % " (11,7 cm) maximum à partir de la base du placard H. Voir le tableau dimensions de l'ouverture à découvert.

I. 31% (79,7 cm) à partir du dessus de la table de cuisson jusqu'àu bas de l'ouverture découverte

OUVERTURE À DÉCOUPER - DIMENSIONS

Taille du four Ouverture à découvert pour le four
24" (61 cm) 22½" (57,2 cm)
27" (68,6 cm) 25½" (64,8 cm)
30" (76,2 cm) 28½" (72,4 cm)
36" (91,4 cm) 34½" (87,6 cm)

Pour connaître les combinaisons approuvées par nombre de modèle, consulter l'étiquette sous comptoir située sur la partie supérieure du chassis du four et au fond de la boite de brûleur de la table de cuisson.

REMARQUE: Pour une installation sous un plan de travail, on recommende que les boîtiers de connexion pour four et table de cuisson soient situés dans le placard adjacent, à droite ou à gauche. Un trou de diamètre 1" (2,5 cm) ou plus doit avoir été percé dans la partie supérieure de l'angle arrière gauche ou droit de la surface de la paroi latérale pour le passage du cable d'alimentation de l'appareil jusqu'àu boîtier de connexion.

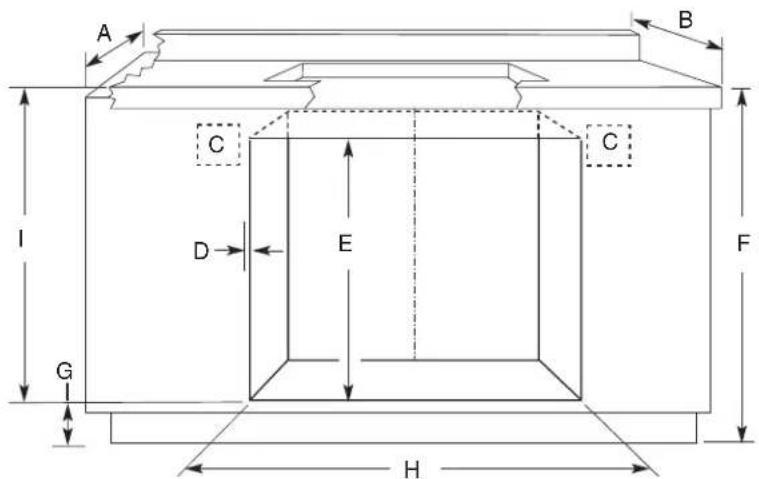

Combaisons four encastre / table de cuisson à induction (produits homologues)

A. Profondeur de placard 24" (61 cm) B. Profondeur du plan de travail 25" (63,5 cm) C. Emplacements recommendés pour le boitier de connexion du fou et de la table de cuisson. D. Prévoir 52'' (1,6 cm) pour le chevauchement de la garniture du four, de chaque cote. E. 27% (70,5 cm) min. de hauteur d'encastrement F. 36" (91,4 cm) entre la base du placard et le plan de travail G. 3% (9,2 cm) à partir de la base du placard. Si la dimension “F” est supérieure à 36" (91,4 cm), la dimension “G” peut être augmentée de la même différence pour des combinaisons d'appareils à induction. H. Voir te tableau dimensions de l'ouverture à découvert.

Taille du four Ouverture à découvert pour le four
24" (61 cm) 22½" (57,2 cm)
27" (68,6 cm) 25½" (64,8 cm)
30" (76,2 cm) 28½" (72,4 cm)

Pour connaître les combinaisons approuvées par numero de modele, consulter l'etiquette sous comptoir située sur la partie supérieure du chassin du four et au fond de la boite de bruleur de la table de cuisson.

REMARQUE : Pour une installation sous un plan de travail, on recommende que les boitiers de connexion pour four et table de cuisson soient situés dans le placard adjacent, à droite ou à gauche. Un trou de diamètre 1" (2,5 cm) ou plus doit avoir été percé dans la partie supérieure de l'angle arrière gauche ou droit de la surface de la paroi latérale pour le passage du cable d'alimentation de l'appareil jusqu'àu boitier de connexion.

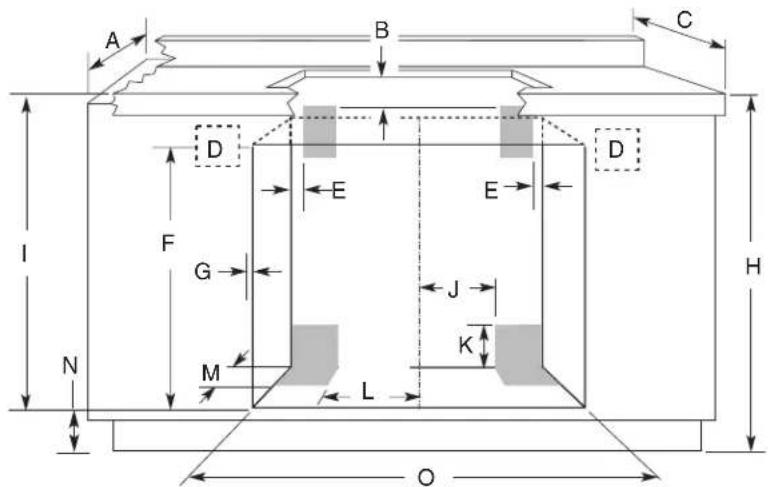

Combaisons four encastre / table de cuisson à gaz (produits homologues)

A. Profondeur de placard 24" (61 cm) B. Dégagement de 1" (2,5 cm) jusqu'au bas du plan de travail C. Profondeur du plan de travail 25" (63,5 cm) D. Emplacements recommends pour le boitier de connexion du four E. Dégagement de 1" (2,5 cm) jusqu'au placard F. 27 14 (70,5 cm) minimum de hauteur d'encastrement G. Prévoir %" (1,6 cm) pour le chevauchement de la garniture du four, de chaque côté. H. 36" (91,4 cm) entre la base du placard et le plan de travail

1. 31% (79,7 cm) à partir du dessus de la table de cuisson jusqu'àu bas de l'ouverture découvert J. Canalisation de gaz à travers le mur: 10½ (26,7 cm) jusqu'àu centre de l'ouverture. K. 314'' (8,3 cm) L. Canalisation de gaz à travers le plancher : 10 12 (26,7 cm) jusqu'au centre de l'ouverture M. 312 (8,9 cm) N. 4% (11,7 cm) maximum à partir de la base du placard O. Voir le tableau des dimensions de l'ouverture à découvert.

OUVERTURE A DÉCOUPER - DIMENSIONS

Taille du four Ouverture à découper pour le four
24" (61 cm) 22½" (57,2 cm)
27" (68,6 cm) 25½" (64,8 cm)
30" (76,2 cm) 28½" (72,4 cm)
36" (91,4 cm) 34½" (87,6 cm)

Pour connaître les combinaisons des produits homologues par nombre de modèle, consulter l'étiquette sous comptoir située sur la partie supérieure du chassis du four.

REMARQUE : Pour une installation sous un plan de travail, on recommende que le boitier de connexion du four soit dans le placard adjacent de croite ou de gauche. Un trou de diamètre 1" (2,5 cm) ou plus doit avoir eté percé dans la partie supérieure de l'angle arrière gauche ou droit de la surface de la paroi latérale pour le passage du cable d'alimentation de l'appareil jusqu'au boitier de connexion.

On recommende d'utiliser les zones grisées supérieures pour la prise de 120 volts reliée à la terre du boitier de connexion encastré de la table de cuisson.

On recommende l'installation de la canalisation de gaz flexible ou rigide dans les zones ombrées inférieures. Le point de raccordement au gaz de la table de cuisson se trouve sur la droite (meme emplacement que le point "J" dans le schema ci-dessus). La canalisation de gaz peut etre installee d'un coté ou de I'autre de I'ouverture decoupée, a travers le plancher ou a travers le mur. Consulter les codes locaux concernant I'utilisation des canalisations de gaz.
