Caractéristiques Techniques	Four encastrable JennAir JJW3830LL, 30 pouces, convection, finition en acier inoxydable.
Capacité	Capacité de 5,0 pieds cubes.
Modes de Cuisson	Convection, cuisson traditionnelle, cuisson à la vapeur.
Température Maximale	Température maximale de 500°F (260°C).
Fonctionnalités Spéciales	Écran tactile, éclairage intérieur LED, nettoyage par pyrolyse.
Utilisation	Idéal pour la cuisson de plats variés, y compris les pâtisseries et rôtis.
Maintenance	Nettoyage régulier de l'intérieur, utilisation du mode pyrolyse pour un nettoyage en profondeur.
Sécurité	Verrouillage de sécurité, protection contre la surchauffe.
Informations Générales	Garantie limitée de 1 an, installation par un professionnel recommandée.

FOIRE AUX QUESTIONS - JJW3830LL JENN-AIR

Comment préchauffer le four JennAir JJW3830LL ?

Pour préchauffer le four, tournez le bouton de sélection sur la température souhaitée et appuyez sur le bouton de démarrage. Le voyant de préchauffage s'allumera jusqu'à ce que la température soit atteinte.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est correctement branché et que le disjoncteur n'a pas sauté. Si le problème persiste, il peut être nécessaire de contacter le service client.

Comment nettoyer l'intérieur du four ?

Utilisez un nettoyant pour four non abrasif et un chiffon doux. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Le four affiche un code d'erreur, que faire ?

Consultez le manuel de l'utilisateur pour le code d'erreur spécifique. Souvent, un redémarrage du four peut résoudre le problème. Si le code persiste, contactez le service après-vente.

Comment utiliser la fonction de cuisson à la vapeur ?

Remplissez le bac d'eau fourni et placez-le au fond du four. Sélectionnez le mode de cuisson à la vapeur dans le menu de cuisson et réglez la température souhaitée.

Le four émet un bruit étrange, est-ce normal ?

Un léger bruit peut être normal, surtout pendant le préchauffage. Si le bruit est fort ou persistant, il est conseillé de faire vérifier l'appareil par un technicien.

Comment régler le minuteur ?

Appuyez sur le bouton 'Minuteur', utilisez les flèches pour régler le temps souhaité, puis appuyez à nouveau sur 'Minuteur' pour démarrer le compte à rebours.

Puis-je utiliser des plats en verre dans le four ?

Oui, les plats en verre adaptés au four peuvent être utilisés, mais assurez-vous qu'ils sont étiquetés comme résistants à la chaleur.

Comment changer l'ampoule du four ?

Débranchez le four, retirez le couvercle de l'ampoule, puis dévissez l'ampoule usagée et remplacez-la par une nouvelle ampoule de type approprié.

MODE D'EMPLOI JJW3830LL JENN-AIR

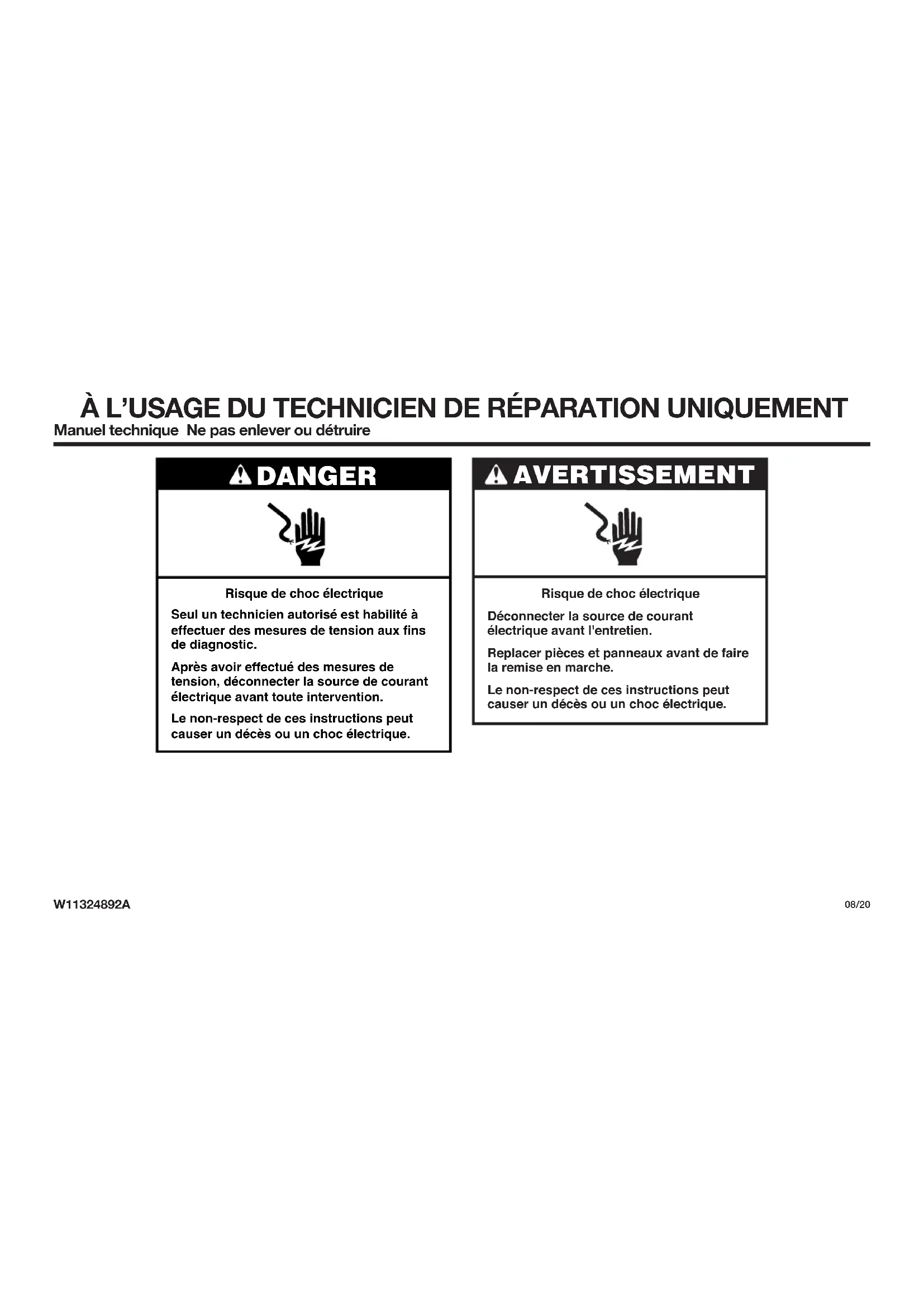

08/20 FOR SERVICE TECHNICIAN’S USE ONLYÀ L’USAGE DU TECHNICIEN DE RÉPARATION UNIQUEMENT Manuel technique Ne pas enlever ou détruire W11324892A08/20 AVERTISSEMENT Risque de choc électriqueDéconnecter la source de courant électrique avant l'entretien.Replacer pièces et panneaux avant de faire la remise en marche.Le non-respect de ces instructions peut causer un décès ou un choc électrique. DANGER Risque de choc électrique Seul un technicien autorisé est habilité à effectuer des mesures de tension aux fins de diagnostic. Après avoir effectué des mesures de tension, déconnecter la source de courant électrique avant toute intervention. Le non-respect de ces instructions peut causer un décès ou un choc électrique.28 À L’USAGE DU TECHNICIEN DE RÉPARATION UNIQUEMENT Mesures de tension - Information de sécurité Lors des mesures de tension, observer les précautions suivantes : ■ Vérifier que les commandes sont à la position d'arrêt afin que l'appareil ne se mette pas en marche lors de la mise sous tension. ■ Ménager un espace adéquat libre de toute obstruction pour l'exécution des mesures de tension. ■ Maintenir toute personne présente à distance de l'appareil pour éviter tout risque de blessure. ■ Toujours utiliser les instruments et outils de test appropriés. ■ Après les mesures de tension, veiller à toujours déconnecter la source de courant électrique avant toute intervention.29 IMPORTANT: Circuits électroniques sensibles aux décharges électrostatiques Le risque de décharge électrostatique est permanent. Une décharge électrostatique peut détruire ou détériorer les circuits électroniques de la machine. La nouvelle carte peut sembler fonctionner correctement après la réparation, mais une décharge électrostatique peut lui avoir fait subir des contraintes qui provoqueront une défaillance plus tard.

Utiliser un bracelet de décharge électrostatique. Connecter le bracelet de décharge électrostatique au point vert de raccordement à la terre ou à une surface métallique non peinte à l'intérieur de l'appareil. -OU- Toucher plusieurs fois de suite avec le doigt un point vert de raccordement à la terre ou une surface métallique non peinte à l'intérieur de l'appareil.

Avant de retirer la pièce de son emballage, placer le sachet antistatique en contact avec un point vert de raccordement à la terre ou une surface métallique non peinte à l'intérieur de l'appareil.

Éviter de toucher les composants électroniques ou les broches de contact; manipuler les circuits électroniques de la machine uniquement par les bords

Lors du remballage de circuits électroniques défectueux dans le sachet antistatique, observer les instructions ci- dessus

À L’USAGE DU TECHNICIEN DE RÉPARATION UNIQUEMENT Diagnostic Débrancher le four ou déconnecter la source de courant électrique avant d’exécuter les contrôles suivants : ■ La corrosion des pièces de connexion est une cause potentielle d’anomalie de fonctionnement des commandes. Inspecter les connexions et contrôler lacontinuité des circuits à l’aide d’un ohmmètre. ■ Exécuter tous les tests ou contrôles à l’aide d’un voltmètre ou multimètre d’une sensibilité de 20 000 Ω par volt CC ou plus. ■ Contrôler toutes les connexions avant de remplacer des composants; rechercher conducteurs brisés ou mal branchés, connexions mal réalisées ou ls insufsamment engagés dans les connecteurs. Un faisceau de câblage endommagé doit être remplacé dans son intégralité. Ne pas reconstituer un faisceau de câblage. ■ Exécuter les mesures de résistance après avoir débranché le cordon d’alimentation de la prise de courant et déconnecté les connecteurs ou le faisceau de câblage. ■ Si le four ne chauffe pas, il peut exister un problème avec l’alimentation électrique. Vérier la connexion à L2. IMPORTANT : Ne pas remplacer le module de commande en l’absence de preuve d’une défaillance. Pour accéder au mode de diagnostic : Avant d’entreprendre une opération corrective, exécuterles étapes suivantes pour accéder au modedediagnostic:

1. Entrer le mode de diagnostic en appuyant sur les mêmes trois touches

trois fois de suite. Fours simples : Appuyer sur KITCHEN TIMER>TOOLS>SELF CLEAN (minuterie de cuisine>outils>autonettoyage) – répéter deux autresfois Fours doubles : Appuyer sur UPPER OVEN> LOWER OVEN>LOWER LIGHT (four supérieur> fourinférieur>lampe inférieure – répéter deux autresfois REMARQUE : Il n’est pas nécessaire d’attendre pour une rétroaction audible ou visuelle de la commande après chaque appui sur les touches.

2. Si la commande ne passe pas en mode de diagnostic, continuer à répéter la

séquence des touches à partir de l’étape 1. Toutes les touches s’allumeront lorsque lacommande passe en mode de diagnostic.

3. À partir du menu de diagnostic, faire déler la liste jusqu’à la sélection

souhaitée en utilisant l’écran tactile. Erreur Diagnostics : afcher et effacer l’historique des anomalies. Activation composant : activer manuellement chaque relais. Capteurs et contacteurs : afcher les températures de la cavité du four traditionnel et le statut du contacteur de porte/loquet Informations système : afcher le numéro de modèle, le numéro de série et les versions de logiciel. Wi-Fi: afcher le contenu Wi-Fi comme l’adresseIP,la passerelle, l’identiant SSID etl’étatde la connexion. Sortir Diagnostics Procédure générale : codes d’erreur REMARQUE : Toutes les anomalies sont mémorisées dans l’historique des anomalies. Pour vérier si le code d’erreur est toujours présent, lancer une fonction de cuisson et patienter 1 minute.

1. Accéder au mode de diagnostic.

2. Appuyer sur ou faire déler la liste jusqu’à l’élément “Error Diagnostics”

dans le menu de diagnostic, puisappuyer sur “OK”.

3. Pour effacer les codes d’erreur, appuyer sur “ClearHistory”.

4. Si aucune anomalie n’est répertoriée, le message “NoError” (aucune

erreur) s’afche à l’écran. Procédure générale : version du logiciel Destiné au technicien uniquement Procédure générale : Activation composant

1. Accéder au mode de diagnostic.

2. Appuyer sur ou faire déler la liste jusqu’à l’élément “Component

Activation” (activation composant) dans le menu de diagnostic, puis appuyer sur “OK”. REMARQUE : Les charges se déconnectent si elles restent actives pendant plus de 5 minutes. Modèles de four simple Sélection Relais Élément de cuisson au four Relais de cuisson au four Élément de cuisson au gril Relais de cuisson au gril Élément de convection supérieur Relais de l’élément de convection supérieur Élément de convection inférieur Relais de l’élément de convection inférieur Ventilateur de convection vitesse élevée supérieur Ventilateur de convection supérieur – relais de vitesse élevée Ventilateur de convection vitesse basse supérieur Ventilateur de convection supérieur – relais de vitesse basse Ventilateur de convection vitesse élevée inférieur Ventilateur de convection inférieur – relais de vitesse élevée Ventilateur de convection vitesse basse inférieur Ventilateur de convection inférieur – relais de vitesse basse Ventilateur de refroidissement – vitesse élevée Ventilateur de refroidissement – relais de vitesse élevée Ventilateur de refroidissement – vitesse basse Ventilateur de refroidissement – triac de vitesse basse Sélection Relais Oven Light (lampe du four) Triac de la lampe du four Moteur du loquet de porte Relais du loquet de porte Modèles à double four Sélection Relais Élément de cuisson supérieur Relais de l’élément de cuisson supérieur Élément du gril supérieur Relais de l’élément du gril supérieur Élément de convection supérieur- sup Relais de l’élément de convection supérieur - cavité supérieure Élément de convection supérieur- inf Relais de l’élément de convection inférieur - cavité supérieure Ventilateur de convection supérieur vitesse élevée - sup Ventilateur de convection supérieur – relais de vitesse élevée - cavité supérieure Ventilateur de convection supérieur vitesse basse - sup Ventilateur de convection supérieur – relais de vitesse basse - cavité supérieure Ventilateur de convection supérieur vitesse élevée - inf Ventilateur de convection inférieur – relais de vitesse élevée - cavité supérieure Ventilateur de convection supérieur vitesse basse - inf Ventilateur de convection inférieur – relais de vitesse basse - cavité supérieure Ventilateur de refroidissement supérieur – vitesse élevée Ventilateur de refroidissement supérieur – relais de vitesse élevée32 À L’USAGE DU TECHNICIEN DE RÉPARATION UNIQUEMENT Sélection Relais Ventilateur de refroidissement supérieur – vitesse basse Ventilateur de refroidissement supérieur – triac de vitesse basse Lampe du four supérieur Triac de la lampe supérieure Moteur du loquet de porte supérieur Relais du moteur du loquet de porte supérieur Élément de cuisson inférieur Relais de l’élément de cuisson inférieur Élément du gril inférieur Relais de l’élément du gril inférieur Élément de convection inférieur- sup Relais de l’élément de convection supérieur - cavité inférieure Élément de convection inférieur- inf Relais de l’élément de convection inférieur - cavité inférieure Ventilateur de convection inférieur vitesse élevée - sup Ventilateur de convection supérieur – relais de vitesse élevée - cavité inférieure Ventilateur de convection inférieur vitesse basse - sup Ventilateur de convection supérieur – relais de vitesse basse - cavité inférieure Ventilateur de convection inférieur vitesse élevée - inf Ventilateur de convection inférieur – relais de vitesse élevée - cavité inférieure Ventilateur de convection inférieur vitesse basse - inf Ventilateur de convection inférieur – relais de vitesse basse - cavité inférieure Ventilateur de refroidissement inférieur – vitesse élevée Ventilateur de refroidissement inférieur – relais de vitesse élevée Sélection Relais Ventilateur de refroidissement inférieur – vitesse basse Ventilateur de refroidissement inférieur – triac de vitesse basse Lampe du four inférieur Triac de la lampe inférieure Moteur du loquet de porte inférieur Relais du moteur du loquet de porte inférieur Procédure générale : Capteurs et contacteurs REMARQUE : Cette procédure est utile pour afcher le statut actuel des contacteurs du four et des lectures du capteur. Modèles de four simple Composant État Contacteur porte Ouvert ou Fermé Contacteur de loquet Ouvert ou Fermé Température cavité Degrés en Celsius Température de la sonde de cuisson Degrés en Celsius Modèles à double four Sélection Relais Contacteur porte supérieure Ouvert ou Fermé Contacteur de loquet supérieur Ouvert ou Fermé Température cavité supérieure Degrés en Celsius Température de la sonde de cuissonsupérieure Degrés en Celsius Contacteur porte inférieure Ouvert ou Fermé Contacteur de loquet inférieur Ouvert ou Fermé33 Sélection Relais Température cavité inférieure Degrés en Celsius Température de la sonde de cuissoninférieure Degrés en Celsius

1. Accéder au mode de diagnostic.

2. Appuyer sur ou faire déler la liste jusqu’à l’élément “Sensors &

Switches” (capteurs et contacteurs) dans le menu de diagnostic, puis appuyer sur “OK”.

3. Appuyer sur ou faire déler le menu Sensors & Switches (capteurs et

contacteurs) pour afcher le statut désiré REMARQUE : Appuyer sur “Back” pour revenir au menu de diagnostic principal. Procédure générale : informations système REMARQUE : Cette procédure est utile pour afcher les informations système suivantes : Informations système Afchage Four simple Four double Réf. modèle Information surlemodèle O O N° de série Numéro de sérieduproduit O O N° de série IU Numéro de série d’interface utilisateur O O N° de sérieMCA Numéro de série du module de commande de l’appareil O NA N° de série MCA supérieur Numéro de série du module de commande de l’appareil supérieur NA O N° de série MCA inférieur Numéro de série du module de commande de l’appareil inférieur NA O Version IU Version logiciel d’interface utilisateur O O VL HMI centrale Version logiciel de carte HMI centrale O O VL HMI gauche Version logiciel de clavier HMI gauche O O EE HMI gauche Version EEPROM de clavier HMI gauche O O VL HMI droit Version logiciel de clavier HMI droit O O EE HMI droit Version EEPROM de clavier HMI droit O O Version noyau Version logiciel de carte HMI centrale O O Appuyer sur la version decalibrage Version logiciel ACL/écran tactile FPC récursion terminale O O Version de la base dedonnées Structure de la base de données de carte HMI centrale O O Version audio Version logiciel de carte HMI centrale O O Version logiciel MCA Version logiciel du module de commande de l’appareil O NA34 À L’USAGE DU TECHNICIEN DE RÉPARATION UNIQUEMENT Informations système Afchage Four simple Four double Version logiciel MCA supérieur Version logiciel du module de commande de l’appareil supérieur NA O Version logiciel MCA inférieur Version logiciel du module de commande de l’appareil inférieur NA O Entrées de diagnostic Nombre de fois que le menu de diagnostic a été ouvert O O Légende Sélection non disponible Sélection disponible NA O

1. Accéder au mode de diagnostic.

2. Appuyer sur ou faire déler la liste jusqu’à l’élément “System Information”

(informations du système) dans le menu de diagnostic, puis appuyer sur “OK”.

3. Appuyer sur ou faire déler le menu System Information (capteurs et

contacteurs) pour afcherlestatut désiré. REMARQUE : Appuyer sur “Back” pour revenir aumenu de diagnostic principal. Codes d’anomalie/erreur présentés sur l’afcheur Pas d’afchage - panneau de commande vide Gestionnaire de l’appareil Copernicus, interface utilisateur

ACTION CORRECTIVE SUGGÉRÉE

REMARQUE : Avant de commencer un test, couper l’alimentation du four et la rétablir (éteindre, patienter 10secondes et rallumer).

1. Débrancher le four ou déconnecter la source decourant électrique.

2. Retirer le couvercle en plastique de l’interface utilisateur. Conrmer la

connexion entre l’afchage etl’interface utilisateur.

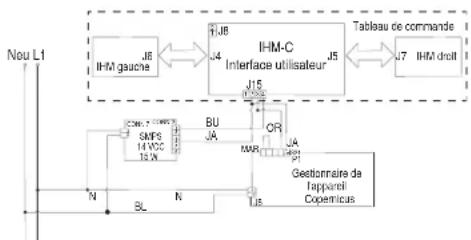

3. Pour les fours simples, vérier le câblage entre L1 etl’alimentation à

découpage SMPS (CONN7-2). Pour les fours doubles, vérier le câblage entre L1etle gestionnaire de l’appareil Copernicul supérieur (J8-1). Four simple Neu

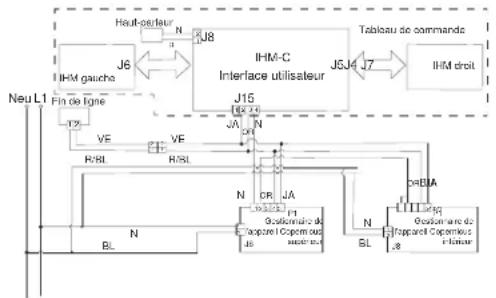

54321Couleur des conducteurs de J152 - JA3 - OR4 - BU R/BL Fin deligne

MAR IHM droit IHM-C Interface utilisateur CONN2

R/BL Gestionnaire de l'appareil Copernicus

Haut-parleur Tableau de commande35 Four double

4. Vérier la connexion entre le faisceau de câblage etl’interface utilisateur

5. Vérier que la tension d’entrée entre J15-2 (GND) etJ15-4 (14 VDC) sur

l’interface utilisateur est correcte en procédant aux étapes suivantes.

6. Connecter l’appareil de mesure de tension entre

J15-2 et J15-4 sur l’interface utilisateur.

7. Brancher le four ou reconnecter la source decourantélectrique.

8. Mesurer la tension et conrmer que la tension afchée est bien de

14VCC. Si la tension est correcte, débrancher le four ou déconnecter la source de courant électrique. Passer à l’étape 16.

9. Si la tension n’est pas correcte, passer à l’étape 10.

10. Débrancher le four ou déconnecter la source decourant électrique.

Pour les fours simples : remplacer l’alimentation àdécoupage (SMPS). Pour les fours doubles : remplacer le gestionnaire del’appareil Copernicus.

11. Réinstaller les pièces et panneaux avant de faire lamise en marche.

12. Brancher le four ou reconnecter la source decourantélectrique.

13. Contrôler l’afchage de la carte de commande. Si l’afchage reste vierge,

débrancher le four ou déconnecter la source de courant électrique.

14. Remplacer la carte d’interface utilisateur.

15. Brancher le four ou reconnecter la source decourantélectrique.

16. Réinstaller les pièces et panneaux avant de faire lamise en marche.

17. Brancher le four ou reconnecter la source decourantélectrique.

18. Si l’afchage reste vierge, débrancher le four oudéconnecter la source de

19. Remplacer le tableau de commande.

20. Réinstaller les pièces et panneaux avant de faire lamise en marche.

21. Brancher le four ou reconnecter la source decourantélectrique.

22. Vérier que le fonctionnement est normal.

Gestionnaire de l'appareil Copernicus supérieur R/BL Fin de ligne

ORBU IHM droit IHM-C Interface utilisateur

R/BL Gestionnaire de l'appareil Copernicus inférieur

Tableau de commande36 À L’USAGE DU TECHNICIEN DE RÉPARATION UNIQUEMENT La carte d’interface utilisateur ne répond pas au touché Tableau de commande

ACTION CORRECTIVE SUGGÉRÉE

REMARQUE : Avant de commencer un test, couper l’alimentation du four et la rétablir (éteindre, patienter 10secondes et rallumer).

1. Accéder au menu du mode de diagnostic etappuyersur POWER (mise

2. Pour réinitialiser calibrage de l’écran tactile: débrancher le four ou

déconnecter la source de courant électrique, patienter 10 secondes, puis brancher le four ou reconnecter la source de courant électrique. En l’absence d’effet, passer à l’étape 3.

3. Débrancher le four ou couper l’alimentation électrique.

4. Remplacer le tableau de commande.

5. Réinstaller les pièces et panneaux avant de faire lamise en marche.

6. Brancher le four ou reconnecter la source decourantélectrique.

7. Vérier que le fonctionnement est normal.

Aucun volume sonore Haut-parleur et tableau decommande

ACTION CORRECTIVE SUGGÉRÉE

REMARQUE : Avant de commencer un test, couper l’alimentation du four et la rétablir (éteindre, patienter 10secondes et rallumer).

1. Vérier que le volume sonore est activé. Appuyer surle menu Outils, puis

faire déler la liste jusqu’au menu Son. Conrmer l’appui sur la touche Minuterie et sonnerie, et que les actions de marche ou arrêt sont activées et réglées au volume souhaité.

2. Débrancher le four ou couper l’alimentation électrique.

3. Conrmer que le haut-parleur est fermement connecté à la carte de

circuits HMI centrale/interfaceutilisateur au connecteur J8. Si le hautparleur est fermement connecté, passer àl’étape4. Si la connexion du haut-parleur estlâche,la reconnecter et passer à l’étape 5.

4. Remplacer le haut-parleur.

5. Réinstaller les pièces et panneaux avant de faire lamise en marche.

6. Brancher le four ou reconnecter la source de courantélectrique.

7. Conrmer le fonctionnement du haut-parleur. Si le problème persiste,

débrancher le four ou couper l’alimentation électrique, remplacer le tableau de commande, et répéter les étapes 5 à 7. IHM-C Interface utilisateur Haut-parleur

F1 Interne E0 Défaillance de l’interface utilisateur du four

ACTION CORRECTIVE SUGGÉRÉE

REMARQUE : Avant de commencer un test, couper l’alimentation du four et la rétablir (éteindre, patienter 10secondes et rallumer). MÉTHODE : Avant de poursuivre, vérier le code d’erreuren entrant le mode de diagnostic et sélectionnant“Error Diagnostics”. REMARQUE : Si d’autres codes d’erreur sont stockés, s’occuper d’abord de ces autres codes d’erreur.

1. Débrancher le four ou déconnecter la source decourant électrique.

2. Conrmer que le tableau de commande est relié à laterre par le châssis

du four. Si tel est le cas, passer à l’étape 6. Dans le cas contraire, réparer la liaison.

3. Réinstaller les pièces et panneaux avant de faire lamise en marche.

4. Brancher le four ou reconnecter la source de courant électrique, puis

arrêter et remettre sous tension.

5. Si l’erreur est toujours présente, débrancher le four ou déconnecter la

source de courant électrique.

6. Remplacer la carte de circuits HMI centrale/interfaceutilisateur.

7. Réinstaller les pièces et panneaux avant de faire lamise en marche.

8. Brancher le four ou reconnecter la source de courant électrique, puis

arrêter et remettre sous tension.

9. Si l’erreur persiste après que la carte de circuits HMI centrale/interface

utilisateur a été remplacée, débrancher le four ou couper l’alimentation électrique et remplacer le tableau de commande.

10. Réinstaller les pièces et panneaux avant de faire la mise en marche.

11. Brancher le four ou reconnecter la source de courant électrique. Suivre

les messages à l’écran pour la sélection du modèle.

12. Vérier que le fonctionnement est normal. Entrer le mode de diagnostic,

sélectionner “Error Diagnostics”, et effacer l’historique. Si le tableau de commande a été remplacé, il n’est pas nécessaire d’effacer l’historique.

DÉFAILLANCE ERREUR ANOMALIE PROBABLE

F1 E1 Erreur gestionnaire de l’appareil interne du four

ACTION CORRECTIVE SUGGÉRÉE

REMARQUE : Avant de commencer un test, couper l’alimentation du four et la rétablir (éteindre, patienter 10secondes et rallumer). MÉTHODE : Avant de poursuivre, vérier le code d’erreuren entrant le mode de diagnostic et sélectionnant“Error Diagnostics”. REMARQUE : Si d’autres codes d’erreur sont stockés, s’occuper d’abord de ces autres codes d’erreur.

1. Débrancher le four ou déconnecter la source decourant électrique.

2. Pour les fours simples, remplacer le gestionnaire del’appareil

Copernicus. Pour les fours doubles, remplacer les deux gestionnaires de l’appareil Copernicus.

3. Réinstaller les pièces et panneaux avant de faire lamise en marche.

4. Brancher le four ou reconnecter la source de courantélectrique.

5. Si l’erreur est toujours présente après avoir remplacé le gestionnaire de

l’appareil Copernicus, débrancher le four ou déconnecter la source de courant électrique, puis passer à l’étape 6. Si ce n’estpaslecas, passer à l’étape 10.

6. Remplacer le tableau de commande.

7. Réinstaller les pièces et panneaux avant de faire lamise en marche

8. Brancher le four ou reconnecter la source de courantélectrique. Suivre

les messages à l’écran pour la sélection du modèle.

9. Vérier que le fonctionnement est normal. Entrer le mode de diagnostic,

sélectionner “Error Diagnostics”, et effacer l’historique. Si le tableau de commande a été remplacé, il n’est pas nécessaire d’effacer l’historique.38 À L’USAGE DU TECHNICIEN DE RÉPARATION UNIQUEMENT

DÉFAILLANCE ERREUR ANOMALIE PROBABLE

F2 Clavier E0 Clavier déconnecté E1 Touche bloquée/court-circuitée

ACTION CORRECTIVE SUGGÉRÉE

REMARQUE : Avant de commencer un test, couper l’alimentation du four et la rétablir (éteindre, patienter 10secondes et rallumer). MÉTHODE : Avant de poursuivre, vérier le code d’erreuren entrant le mode de diagnostic et sélectionnant“Error Diagnostics”.

1. Débrancher le four ou couper l’alimentation électrique.

2. Vérier que les connecteurs J4, J5, J6 et J7 sont fermement connectés.

Si ce n’est pas le cas, passer à l’étape 3. Si tel est le cas, passer à l’étape

3. Reconnecter les connecteurs lâches.

4. Réinstaller les pièces et panneaux avant de faire lamise en marche.

5. Brancher le four ou reconnecter la source de courant électrique. Si

l’anomalie a disparu, passer àl’étape 9. Si l’erreur persiste, débrancher le four oudéconnecter la source de courant électrique.

6. Remplacer le tableau de commande.

7. Réinstaller les pièces et panneaux avant de faire lamise en marche.

8. Suivre les instructions à l’écran pour sélectionner lenuméro de modèle.

9. Vérier que le fonctionnement est normal. Accéder au menu de

diagnostic, sélectionner “Error Diagnostics”, et effacer l’historique. Si le tableau de commande a été remplacé, il n’est pas nécessaire d’effacer l’historique.

Capteur du four principal ouvert ou court- circuité

Capteur du four inférieur ouvert ou court- circuité

ACTION CORRECTIVE SUGGÉRÉE

REMARQUE : Avant de commencer un test, couper l’alimentation du four et la rétablir (éteindre, patienter 10secondes et rallumer). MÉTHODE : Avant de poursuivre, vérier le code d’erreuren entrant le mode de diagnostic et sélectionnant“Error Diagnostics”.

1. Débrancher le four ou déconnecter la source decourant électrique.

2. Débrancher le connecteur P3 du gestionnaire del’appareil Copernicus et

mesurer la résistance ducapteur entre P3-1 et P3-2. La mesure doit être de1000 Ω à 1200 Ω à 77 °F (25 °C). Vérier que le capteur n’est pas court-circuité à la masse. Si les contrôles sur le capteur ne sont pas corrects, le remplacer et réeffectuer les contrôles.

3. Réinstaller les pièces et panneaux avant de faire lamise en marche.

4. Brancher le four ou reconnecter la source de courantélectrique.

5. Entrer le mode de diagnostic et sélectionner “Sensors & Switches”

(capteurs et contacteurs) pour vérier si la température indiquée sur l’afcheur de température de la cavité du four est correcte (température ambiante). Si tel est le cas, passer à l’étape 8.

6. Sinon, débrancher le four ou déconnecter la source de courant électrique.

IHM droit J7J5 J15 Interface utilisateur J4J6 IHM gauche Ta bleau de commande

Gestionnaire de l'appareil Copernicus supérieur Capteur ther mométrique

Gestionnaire de l'appareil Copernicus inférieur Capteur ther mométrique

7. Remplacer le gestionnaire de l’appareil Copernicus.

REMARQUE : Sur l’écran du statut, l’unité de mesure est en Celsius.

8. Réinstaller les pièces et panneaux avant de faire lamise en marche.

9. Brancher le four ou reconnecter la source decourantélectrique.

10. Vérier que le fonctionnement est normal. Entrer le mode de diagnostic,

sélectionner “Error Diagnostics”, et effacer l’historique.

DÉFAILLANCE ERREUR ANOMALIE PROBABLE

F3 Capteurs E3 Sonde cuisson ou prise connecteur sonde cuisson court-circuitée

ACTION CORRECTIVE SUGGÉRÉE

REMARQUE : Avant de commencer un test, couper l’alimentation du four et la rétablir (éteindre, patienter 10secondes et rallumer). MÉTHODE : Avant de poursuivre, vérier le code d’erreuren entrant le mode de diagnostic et sélectionnant“Error Diagnostics”.

1. Débrancher le four ou déconnecter la source decourant électrique.

2. Retirer la sonde de cuisson à viande si celle-ci estconnectée.

3. Débrancher le connecteur P3 du gestionnaire del’appareil Copernicus.

4. Contrôler la résistance de la prise de la sonde entre P3-3 et P3-4. Si elle

n’indique pas 0 Ω, la prise fonctionne correctement. Passer à l’étape 6.

5. Si elle indique 0 Ω, remplacer la prise.

6. Brancher la sonde de cuisson et vérier si elle estouverte ou court-

circuitée vers la terre.

7. Si les contrôles sur la sonde de cuisson ne sont pas corrects, remplacer

la sonde de cuisson. À 77 °F (25 °C), la résistance doit être d’environ 50kΩ.

8. Si les contrôles sont corrects, remplacer legestionnaire de l’appareil

9. Réinstaller les pièces et panneaux avant de faire lamise en marche.

10. Brancher le four ou reconnecter la source de courantélectrique.

11. Vérier que le fonctionnement est normal. Entrer le mode de diagnostic,

sélectionner “Error Diagnostics”, et effacer l’historique. Vérier la lecture de la sonde à viande en entrant le mode de diagnostic et sélectionnant “Sensors & Switches” (capteurs et contacteurs). La sonde à viande devrait détecter la température ambiante. Gestionnaire de l'appareil Copernicus Sonde de cuisson

Non-concordance entre les contacteurs de la porte et du loquet (four principal/supérieur)

Non-concordance entre les contacteurs de la porte et du loquet (four inférieur)

ACTION CORRECTIVE SUGGÉRÉE

REMARQUE : Avant de commencer un test, couper l’alimentation du four et la rétablir (éteindre, patienter 10secondes et rallumer). MÉTHODE : Avant de poursuivre, vérier le code d’erreuren entrant le mode de diagnostic et sélectionnant“Error Diagnostics”.

1. Entrer le mode diagnostic et sélectionner “Component Activation”

(activation composant).

2. Appuyer sur ou faire déler la liste jusqu’à l’élément “Door Latch Motor”

(loquet de porte motorisé). Appuyer sur “OK”. Appuyer sur “Latch Door” (loquet de porte). Patienter au moins 15 secondes et vérier si le statut du loquet change à l’écran. Si le statut ne change pas, passer à l’étape 4. Si le statut change, passer à l’étape 8.

3. Débrancher le four ou déconnecter la source decourant électrique.

4. Débrancher le connecteur P3 et contrôler la continuité (sur le l du loquet)

5. Débrancher le connecteur J8 du gestionnaire de l’appareil Copernicus,

puis mesurer la résistance entre les connecteurs J8-2 et P5-1. Elle doit être entre 500 Ω et 3000 Ω à 77 °F (25 °C).

6. Si la mesure de résistance est incorrecte, remplacer le loquet de portes

7. Vérier si la résistance entre les connecteurs J8-2 et P5-1 est comprise

entre 500 Ω et 3000 Ω à 77 °F (25 °C).

8. Réinstaller les pièces et panneaux avant de faire lamise en marche.

Gestionnaire de l'appareil Copernicus supérieur Contacteur loquet moteur four supérieur Contacteur porte four supérieur

Gestionnaire de l'appareil Copernicus inférieur Contacteur loquet moteur four inférieur Contacteur porte four inférieur

Gestionnaire de l'appareil Copernicus supérieur

NEU Loquet porte moteur four supérieur

Gestionnaire de l'appareil Copernicus inférieur

NEU Loquet porte moteur four inférieur

9. Brancher le four ou reconnecter la source de courantélectrique.

10. Entrer le mode diagnostic et sélectionner “Sensors & Switches” (capteurs

et contacteurs). Vérier le statut de la porte à l’écran en ouvrant et en fermant la porte du four.

11. Si le statut ne change pas, débrancher le four oudéconnecter la source

de courant électrique.

12. Vérier la continuité des contacteurs de la porte avecla porte ouverte et

fermée entre les broches P3-5 et P3-6. Porte ouverte = Résistance innie Portefermée = résistance nulle.

13. Si le contrôle de continuité n’est pas correct, remplacer le loquet de porte

affecté et conrmer quela valeur de la résistance est correcte.

14. Si tous les contrôles sont corrects, remplacer legestionnaire de l’appareil

15. Réinstaller les pièces et panneaux avant de faire lamise en marche.

16. Brancher le four ou reconnecter la source de courantélectrique.

17. Vérier que le fonctionnement est normal. Entrer le mode de diagnostic,

sélectionner “Error Diagnostics”, et effacer l’historique.

Loquet du four inopérant (four principal/ supérieur) E4 Loquet du four inopérant (four inférieur)

ACTION CORRECTIVE SUGGÉRÉE

REMARQUE : Avant de commencer un test, couper l’alimentation du four et la rétablir (éteindre, patienter 10secondes et rallumer). MÉTHODE : Avant de poursuivre, vérier le code d’erreuren entrant le mode de diagnostic et sélectionnant“Error Diagnostics”.

1. Entrer le mode diagnostic et sélectionner “Component Activation”

(activation composant).

2. Appuyer sur ou faire déler la liste jusqu’à l’élément “Door Latch Motor”

(loquet de porte motorisé). Appuyer sur “OK”. Appuyer sur “Latch Door” (loquet de porte). Patienter au moins 15 secondes et vérier si le statut du loquet change à l’écran. Si le statut ne change pas, passer à l’étape 4.

3. Si le statut change, débrancher le four ou déconnecter la source de

courant électrique etpasser à l’étape 8.

4. Si le statut du loquet à l’écran est “open” (ouvert), débrancher le four ou

déconnecter la source de courant électrique.

5. Vérier si la connexion du faisceau est défectueuse entre le contacteur du

loquet motorisé et P3-5 etP3-7. Gestionnaire de l'appareil Copernicus supérieur Contacteur loquet moteur four supérieur Contacteur porte four supérieur

Gestionnaire de l'appareil Copernicus inférieur Contacteur loquet moteur four inférieur Contacteur porte four inférieur

6. Débrancher le connecteur J8 du gestionnaire de l’appareil Copernicus.

Mesurer la résistance entre lesconnecteurs J8-2 et P5-1. Elle doit être entre 500Ω et 3000 Ω à 77 °F (25 °C).

7. Si la mesure de résistance est en dehors del’intervalle, remplacer le

8. Vérier si la résistance entre les connecteurs

J8-2 et P5-1 est comprise entre 500 Ω et 3000 Ω à77 °F (25 °C).

9. Si tous les contrôles étaient corrects, remplacer legestionnaire de

l’appareil Copernicus.

10. Réinstaller les pièces et panneaux avant de faire lamise en marche.

11. Brancher le four ou reconnecter la source de courantélectrique.

12. Vérier que le fonctionnement est normal. Entrer le mode de diagnostic,

sélectionner “Error Diagnostics”, et effacer l’historique.

Dépassement de température (four principal/ supérieur) E3 Dépassement de température (four inférieur)

ACTION CORRECTIVE SUGGÉRÉE

REMARQUE : Avant de commencer un test, couper l’alimentation du four et la rétablir (éteindre, patienter 10secondes et rallumer). MÉTHODE : Avant de poursuivre, vérier le code d’erreuren entrant le mode de diagnostic et sélectionnant“Error Diagnostics”.

1. Débrancher le four ou déconnecter la source de courant électrique.

2. Vérier si des éléments sont court-circuités à la terre: Vérier la

résistance des éléments : a. PX4-2 et PX3-2 - vérier l’élément de cuisson augril (13,2 Ω à 14,6 Ω) b. PX1-1 et PX3-2 - vérier l’élément de cuisson aufour (19 Ω à 21 Ω) c. PX1-3 et PX3-2 - vérier l’élément de convection supérieur (15,2 Ω à 17,3 Ω) d. PX2-4 et PX3-2 - vérier l’élément de convection inférieur (15,2 Ω à 17,3 Ω)

3. S’il existe un court-circuit à la terre, remplacer l’élément correspondant.

Gestionnaire de l'appareil Copernicus supérieur

NEU Loquet porte moteur four supérieur

Gestionnaire de l'appareil Copernicus inférieur

NEU Loquet porte moteur four inférieur

4. Vérier les éventuels courts-circuits dans les relais. Débrancher les

connecteurs PX1, PX2 et PX4 et vérier les éventuels courts-circuits entre : a. PX1-1 et PX1-2 (relais de cuisson au four) b. PX1-3 et PX1-4 (relais de convection sup.) c. PX4-1 et PX4-2 (relais de cuisson au gril) d. PX2-3 et PX2-4 (relais de convection inf.)

5. En cas de relais court-circuité, remplacer le module de commande du

gestionnaire de l’appareil Copernicus.

6. Passer à l’étape 13.

7. Si tout est correct, débrancher le connecteur P3 du gestionnaire de

l’appareil Copernicus, puis mesurer larésistance du capteur du four. Elle doit être entre 1000 Ω et 1200 Ω à 77 °F (25 °C). Vérier que le capteur n’est pas court-circuité à la masse. Si les contrôles sur le capteur ne sont pas corrects, le remplacer et réeffectuer les contrôles.

8. Réinstaller les pièces et panneaux avant de faire lamise en marche.

9. Brancher le four ou reconnecter la source de courantélectrique.

10. Entrer le mode de diagnostic et sélectionner “Sensors & Switches”

(capteurs et contacteurs) pour vérier si la température du four correspondante sur l’afcheur est correcte (température ambiante). REMARQUE : Sur l’écran du statut, l’unité de mesure est en Celsius.

11. Dans le cas contraire, débrancher le four ou déconnecter la source de

12. Remplacer le gestionnaire de l’appareil Copernicus. Réinstaller les pièces

et panneaux avant de faire la mise en marche.

13. Réinstaller les pièces et panneaux avant de faire la mise en marche.

14. Brancher le four ou reconnecter la source decourantélectrique.

15. Vérier que le fonctionnement est normal. Entrer le mode de diagnostic,

sélectionner “Error Diagnostics”, et effacer l’historique. K11 K10

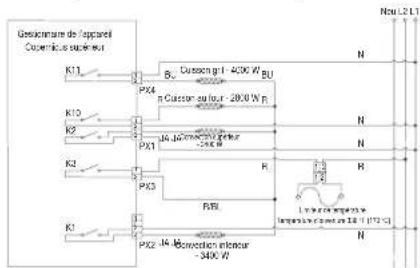

PX4 PX1 PX3 Gestionnaire de l’appareil Copernicus supérieur

Cuisson gril - 4000 W Cuisson au four - 2800 W Convection supérieur - 3400 W Limiteur de température Température d’ouverture 338 °F (170 °C) R/BL Neu L2 L1

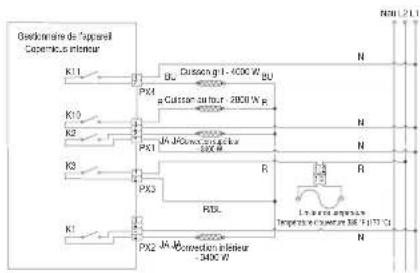

PX4 PX1 PX3 Gestionnaire de l’appareil Copernicus inférieur

Cuisson gril - 4000 W Cuisson au four - 2800 W Convection supérieur - 3400 W Limiteur de température Température d’ouverture 338 °F (170 °C) R/BL Neu L2 L1

Gestionnaire de l'appareil Copernicus supérieur Capteur ther mométrique

Gestionnaire de l'appareil Copernicus inférieur Capteur ther mométrique

Interface utilisateur du four - perte de communication

Gestionnaire du four - perte de communication (four principal/supérieur)

Gestionnaire du four - perte de communication (four inférieur)

ACTION CORRECTIVE SUGGÉRÉE

REMARQUE : Avant de commencer un test, couper l’alimentation du four et la rétablir (éteindre, patienter 10secondes et rallumer). MÉTHODE : Avant de poursuivre, vérier le code d’erreuren entrant le mode de diagnostic et sélectionnant“Error Diagnostics”.

1. Débrancher le four ou déconnecter la source decourant électrique.

2. Conrmer la continuité du câblage :

Fours simples : P1-4 à J15-3 et P1-5 à J15-2 Fours doubles : P1-4 supérieur Copernicus à J15-3 et P1-4 inférieur Copernicus à J15-3 P1-5 supérieur Copernicus à J15-2 et P1-5 inférieur Copernicus à J15-2

3. Vérier la continuité :

Fours simples : Entre P1-1 et P1-2 Fours doubles : Entre P1-1 inférieur, P1-2 inférieur, etP1-2 supérieur

4. Si la continuité a été conrmée, remplacer legestionnaire de l’appareil

Copernicus. Fours simples : Fours doubles :

5. Réinstaller les pièces et panneaux avant de faire lamise en marche.

6. Brancher le four ou reconnecter la source de courantélectrique.

7. Si l’erreur se reproduit, débrancher le four ou déconnecter la source de

8. Remplacer la carte de circuits HMI centrale/interfaceutilisateur.

9. Réinstaller les pièces et panneaux avant de faire lamise en marche.

10. Brancher le four ou reconnecter la source de courantélectrique.

11. Suivre les messages à l’écran pour la sélection de modèle si la carte

d’interface utilisateur a étéremplacée.

12. Vérier que le fonctionnement est normal. Entrer le mode de diagnostic,

sélectionner “Error Diagnostics”, et effacer l’historique. Neu

MAR IHM droit IHM-C Interface utilisateur CONN 2

Gestionnaire de l'appareil Copernicus

Tableau de commande Neu

Gestionnaire de l'appareil Copernicus supérieur R/BL Fin de ligne

IHM droit Interface utilisateur

R/BL Gestionnaire de l'appareil Copernicus inférieur

Tableau de commande45

DÉFAILLANCE ERREUR ANOMALIE PROBABLE

F6 E4 Non-concordance de statut d’état entre interface utilisateur et gestionnaire de l’appareil

ACTION CORRECTIVE SUGGÉRÉE

REMARQUE : Avant de commencer un test, couper l’alimentation du four et la rétablir (éteindre, patienter 10secondes et rallumer). MÉTHODE : Avant de poursuivre, vérier le code d’erreuren entrant le mode de diagnostic et sélectionnant“Error Diagnostics”. Si d’autres codes d’erreur sont stockés, s’occuper d’abord de ces autres codes d’erreur.

1. Débrancher le four ou déconnecter la source decourant électrique.

2. Remplacer le gestionnaire de l’appareil Copernicus.

3. Réinstaller les pièces et panneaux avant de faire lamise en marche.

4. Brancher le four ou reconnecter la source decourantélectrique.

5. Couper puis relancer l’alimentation. Si l’erreur est toujours présente après

avoir remplacé le gestionnaire de l’appareil Copernicus, débrancher lefour ou déconnecter la source de courant électrique. Passer à l’étape

6. Si l’erreur a disparu, passer à l’étape 10.

7. Remplacer la carte de circuits HMI centrale/interfaceutilisateur.

8. Réinstaller les pièces et panneaux avant de faire lamise en marche

9. Brancher le four ou reconnecter la source de courant électrique, et suivre

les messages à l’écran pour la section de modèle.

10. Vérier que le fonctionnement est normal. Si tel n’est pas le cas, passer à

l’étape 14. Si l’erreur est toujours présente, passer à l’étape 11.

11. Débrancher le four ou déconnecter la source decourant électrique.

12. Remplacer le tableau de commande.

13. Brancher le four ou reconnecter la source de courantélectrique.

14. Suivre les messages à l’écran pour la sélection dumodèle.

15. Vérier que le fonctionnement est normal. Entrer le mode de diagnostic,

sélectionner “Error Diagnostics”, et effacer l’historique. DÉFAILLANCE (les 2 chiffres les plus à gauche de l’horloge) ERREUR (les 2 chiffres les plus à droite de l’horloge) ANOMALIE PROBABLE

Sous-vitesse de la vitesse basse du ventilateur

Survitesse de la vitesse basse du ventilateur

Sous-vitesse de la vitesse élevée duventilateur

Survitesse de la vitesse élevée du ventilateur MESSAGE VITESSE BASSE DU VENTILATEUR SUR SIMPLE/DOUBLE : Le produit rencontre un problème et ne peut plus être utilisé.

ACTION CORRECTIVE SUGGÉRÉE

MÉTHODE : Accéder au mode de diagnostic en passant par Tools (outils), Info, Service, puis Support (soutien). Appuyer sur le bouton diagnostic pendant 1 minute. Appuyer sur 1,2,3,1,2,3,1,2,3. Appuyer sur ENTER (entrer). L’avertissement est afché. Appuyer sur ENTER (entrer).

1. Débrancher le four ou couper l’alimentation électrique.

2. Attendre au moins 30 secondes.

3. Brancher la four ou reconnecter la source de courant électrique.

4. Accéder au mode de diagnostic et naviguer jusqu’à la liste d’activation

5. Activer la vitesse basse du ventilateur de refroidissement.

6. Vérier que la tension d’entrée est correcte à la broche P5-5 et au neutre

pour le ventilateur grande vitesse, puis à la broche P5-4 et au neutre pour le ventilateur basse vitesse pendant que le ventilateur de refroidissement fonctionne en effectuant les étapes suivantes.

7. Débrancher le four ou couper l’alimentation électrique.

8. Brancher l’appareil de mesure de tension.

9. Brancher la four ou reconnecter la source de courant électrique. Mesurer

la tension et conrmer une valeur de 120 V. Dans le cas contraire, débrancher la four ou déconnecter la source de courant électrique et passer à l’étape 13. Si la valeur est correcte, passer à l’étape 10.46 À L’USAGE DU TECHNICIEN DE RÉPARATION UNIQUEMENT

10. Vérier que la tension d’entrée aux broches P4-1 and P4-2 est correcte

et conrmer une valeur de tension de 5 VCC. Dans le cas contraire, débrancher la four ou déconnecter la source de courant électrique et passer à l’étape 13. Si la valeur est correcte, passer à l’étape 11.

11. Débrancher la cuisinière ou déconnecter la source de courant électrique.

12. Remplacer le ventilateur de refroidissement. Passer à l’étape 15.

13. Contrôler l’intégrité de tous les conducteurs du câblage et des

connexions entre le gestionnaire du four et le ventilateur de refroidissement. Vérier qu’il n’y a aucun court-circuit entre un conducteur et le châssis. Si le câblage est pincé ou endommagé, remplacer le câblage du ventilateur de refroidissement. Passer à l’étape 15. Si le câblage est en bon état, passer à l’étape 14.

14. Remplacer le gestionnaire du four. Passer à l’étape 15.

15. Replacer pièces et panneaux avant de faire la remise en marche.

16. Débrancher le four ou couper l’alimentation électrique.

17. Entrer dans le mode de diagnostic et vérier que le ventilateur tourne

àune vitesse comprise dans l’intervalle concerné. (vitesse élevée : 1000-3300, vitesse basse : 400-3000) Une fois que la vitesse du ventilateur a atteint son maximum, revenir à la liste d’activation et activer la vitesse élevée du ventilateur de refroidissement, puis retourner à l’écran “More Information” (plus d’informations) correspondant à la vitesse du ventilateur.

DÉFAILLANCE ERREUR ANOMALIE PROBABLE

F9 E0 Le produit n’est pas branché correctement

ACTION CORRECTIVE SUGGÉRÉE

REMARQUE : Avant de commencer un test, couper l’alimentation du four et la rétablir (éteindre, patienter 10secondes et rallumer). MÉTHODE : Avant de poursuivre, vérier le code d’erreuren entrant le mode de diagnostic et sélectionnant“Error Diagnostics”.

1. Débrancher le four ou déconnecter la source decourant électrique.

2. Accéder au câblage électrique depuis la source d’alimentation électrique

du domicile vers le four.

3. Vérier que le câblage du domicile est correct. Vérier si la connexion

neutre est connectée avecL1ou L2 (consulter les instructions d’installationpour le câblage du produit).

4. Réinstaller les pièces et panneaux avant de faire lamise en marche.

5. Brancher le four ou reconnecter la source decourantélectrique.

6. Vérier que le fonctionnement est normal en lançant une fonction de

cuisson. Entrer le mode de diagnostic, sélectionner “Error Diagnostics”, eteffacer l’historique.

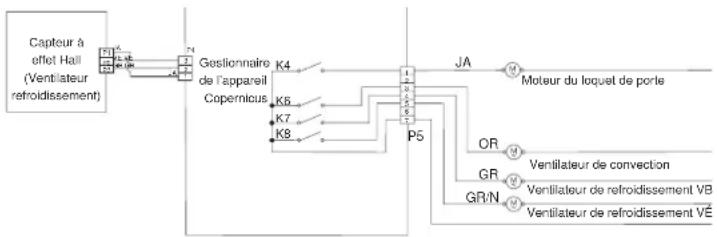

GR/N Ventilateur de refroidissement VÉ Ventilateur de refroidissement VB Ventilateur de convection Moteur du loquet de porte

Capteur à effet Hall (Ventilateur refroidissement) Gestionnaire de l’appareil Copernicus

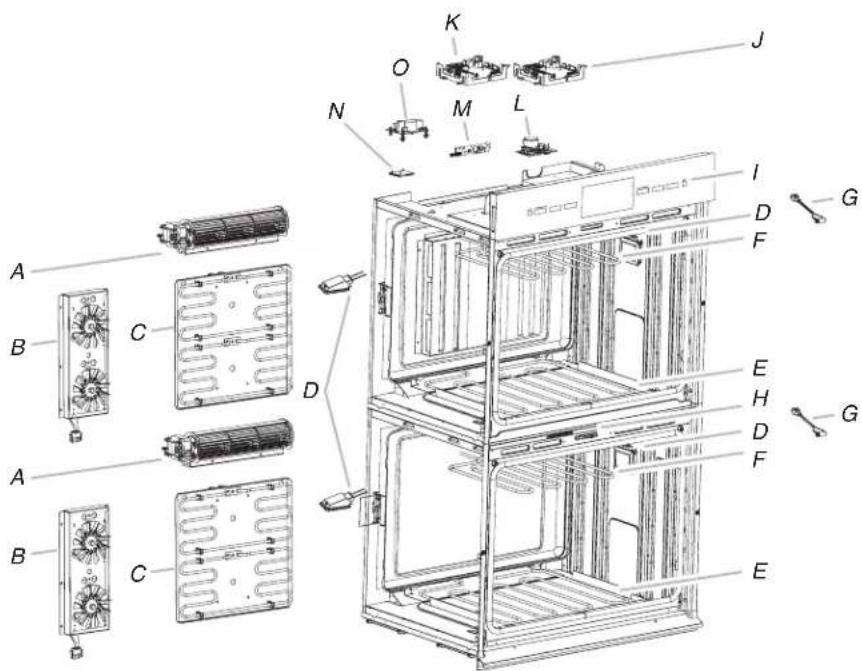

VE VE P447 A. Ventilateur de refroidissement B. Ensemble de ventilateur de convection C. Ensemble d’élément de convection D. Lampe E. Élément de cuisson au four (non visible) F. Élément de cuisson au gril G. Prise de la sonde de cuisson H. Loquet de porte inférieure

I. Tableau de commande

K. Gestionnaire de l’appareil Copernicus J. Gestionnaire de l’appareil Copernicus - Four inférieur (sur les modèles à double four) L. Loquet de porte supérieure M. HMI centrale/interface utilisateur N. Antenne WiFi O. Alimentation à découpage (SMPS) (sur les modèles à single four) Composants du four Positions des composants REMARQUE : La cavité supérieure du double four illustrée ci-dessus est identique à celle des modèles à four simple.

K48 À L’USAGE DU TECHNICIEN DE RÉPARATION UNIQUEMENT Logique du relais du ventilateur de refroidissement Ventilateur four vitesse élevée (principal/ supérieur ou inférieur) Ventilateur four vitesse faible (principal/ supérieur ou inférieur) Cuisson au four - Froid - O Cuisson au four - Tiède - O Cuisson au four - Chaud O - Autonettoyage du four O - LÉGENDE Froid Température de la cavité inférieure à 212 °F (100 °C). Tiède Température de la cavité comprise entre 212 °F et 599 °F (100 °C et 315°C). Chaud Température de la cavité supérieure à 599 °F (315 °C).49 Mode Cuisson au four Cuisson au gril Élément conv. en anneausup. Élément conv. en anneau inf. Ventilateur de convection sup. Ventilateur de convection inf. Cuisson par convection depizzasurgelée C C C C O O Cuisson de pâtisseries parconvection C C C C C C Rôtissage lent par convection-12heures C C C C O O Rôtissage lent par convection-8heures C C C C O O Rôtissage lent par convection-4heures C C C C O O Rôtissage par convection C C C C O O Cuisson au gril par convection - C - - C C Cuisson au four par convection C C C C C C Cuisson au four par convection -préchauffage rapide C C C C C C Cuisson au four C C C C C C Cuisson au gril - C - - - - Maintien au chaud C C - - C C Levée rapide C C - - - - Levée du pain C C - - - - Sans préchauffage C C C C C C Convection véritable C C C C C C Autonettoyage C C - - - - LÉGENDE Relais inactif Relais actif/inactif en alternance Relais actif Non disponible - C O NA50 À L’USAGE DU TECHNICIEN DE RÉPARATION UNIQUEMENT Tableau de test des composants - Four Pour mesurer correctement la tension, procéder aux étapes suivantes :

1. Débrancher le four ou déconnecter la source decourant électrique.

2. Brancher l’instrument de mesure de la tension auxpoints de contrôle.

3. Brancher le four ou reconnecter la source decourantélectrique et vérier

4. Débrancher le four ou déconnecter la source decourant électrique.

Composant Côté accessible Points de contrôle Copernicus Résultats - résistance Résultats - tension Lampes Avant P7-1 à L1 (J8-1) 0-40 Ω 120 V Contacteur de loquet Avant P3-7 à P3-5 Circuit ouvert Contacteur de la porte Avant P3-6 à P3-5 Circuit fermé avec la porte dufour fermée Moteur du loquet Avant P5-1 à N (J8-2) 500 à 3000 Ω 120 V - le moteur tourne Capteur thermométrique du four Avant P3-1 à P3-2 1075 Ω à 68 °F (20°C), relais disj.bipol. Sonde de cuisson Côté P3-3 à P3-4 9876 à 10075 Ω Moteur du ventilateur - vitesse élevée Arrière PX2-2 à L1 (J8-1) 15 à 23 Ω 120 V - le moteur tourne Moteur du ventilateur - basse vitesse Arrière P7-2 à L1 (J8-1) 15 à 23 Ω 120 V - le moteur tourne Limiteur thermique Arrière PX3-1 à L2 (Ligneprincipale) Circuit fermé 0 V fermé, N/A ouvert Ventilateur de convection supérieur - vitesse élevée Arrière P5-3 à N (J8-2) 15 à 22 Ω 120 VCA - le moteur tourne Ventilateur de convection supérieur - vitesse basse Arrière P5-2 à N (J8-2) 17 à 25 Ω 120 VCA - le moteur tourne Ventilateur de convection inférieur - vitesse élevée Arrière P5-5 à N (J8-2) 15 à 22 Ω 120 VCA - le moteur tourne Ventilateur de convection inférieur - vitesse basse Arrière P5-4 à N (J8-2) 17 à 25 Ω 120 VCA - le moteur tourne Élément de convectionsupérieur Avant PX1-3 à PX3-2 15.2 à 17.3 Ω 240 VCA, programme de convection en cours51 Composant Côté accessible Points de contrôle Copernicus Résultats - résistance Résultats - tension Élément de convectioninférieur Avant PX2-4 à PX3-2 15.2 à 17.3 Ω 240 VCA, programme de convection en cours Élément de cuissonaufour Arrière PX1-1 à PX3-2 19,0 à 21,6 Ω 240 V, programme de cuisson au four en cours Élément de cuisson au gril Avant PX4-2 à PX3-2 13,5 à 14,92 Ω 240 V, programme de cuisson au gril en cours Carte de l’interface utilisateur Avant J15-2 à J15-4 N/A 14 VCC Gestionnaire de l’appareil Copernicus Partie supérieure (simple/ double) P1-2 à P1-5 N/A 14 VCC REMARQUES : ■ Débrancher le faisceau de câblage de la carte avant d’effectuer des mesures. ■ Consulter le tableau suivant pour l’identication des broches de connecteurs.À L’USAGE DU TECHNICIEN DE RÉPARATION UNIQUEMENT W11324892A ©2020 Tous droits réservés. Pour toute information sur les brevets, veuillez consulter Pat. www.patent-listing.com W11324892A REMARQUE : Cette che contient des données techniques importantes. À L’USAGE DU TECHNICIEN DE RÉPARATION UNIQUEMENT

NE PAS ENLEVER NI DÉTRUIRE

08/20 À L’USAGE DU TECHNICIEN DE RÉPARATION UNIQUEMENT Gestionnaire de l’appareil Copernicus Broche du connecteur du faisceau Broche du gestionnaire de l’appareil Copernicus PX3 Broche 1 Broche 1Broche 1Broche 1 PX4 PX1-4PX1-4PX1-3PX1-2PX1-1Broche
