Type de produit	Capteur de pression électronique
Modèle	PH1214 (série PI20)
Marque	IFM
Alimentation	20…30 V DC, consommation < 60 mA
Sorties de commutation	2 x 250 mA, PNP ou NPN configurable, protection court-circuit
Sortie analogique	4…20 mA ou 0…10 V (sur sortie 2), réglable
Affichage	Digital 3 digits, orientable, rétroéclairage LED
Précision typique	< ±0,6 % du gain (linéarité, hystérésis, répétabilité)
Plage de pression (selon modèle)	De -0,7 à 363 PSI ou équivalent en bar/MPa (voir plages page 49)
Surpression admissible	Voir fiche technique (ne pas dépasser la pression d'éclatement)
Matériaux en contact avec le fluide	INOX 316L, céramique (99,9 % Al2O3), PTFE
Matériaux du boîtier	INOX 316L, PBTP, PC, PEI, EPDM/X, FPM
Indice de protection	IP 67
Température ambiante	-25…+80 °C
Température du fluide	-25…+125 °C (-145 °C max 1 h)
Raccord process	Adaptateur Aseptoflex (accessoire), filetage selon modèle
Fonctions programmables	Hystérésis, fenêtre, sortie analogique, temporisations, amortissement, offset
Entretien et nettoyage	Nettoyer le couvercle du filtre avec précaution ; ne pas endommager l'évent
Sécurité	Respecter les consignes de montage et les limites de pression ; déconnecter l'alimentation avant branchement
Réparabilité	Pièces de rechange disponibles (adaptateurs, joints) ; pas de réparation par l'utilisateur
Poids	Environ 150 g (estimation)
Normes	CE, EN 50178 (TBTS/TBTP), CEM selon CEI 1000-4

FOIRE AUX QUESTIONS - PH1214 IFM

Comment régler le point de consigne haut (SP1) ?

Appuyez sur Mode/Enter jusqu'à afficher SP1, puis maintenez Set enfoncé pendant 5 secondes. La valeur clignote et augmente continuellement. Relâchez et appuyez brièvement sur Mode/Enter pour confirmer.

Que signifie l'affichage 'OL' ?

'OL' indique une surpression : la pression mesurée dépasse l'étendue de mesure du capteur. Réduisez la pression et vérifiez les réglages.

Comment configurer la sortie analogique 4-20 mA ?

Réglez le paramètre OU2 sur 'I' (4-20 mA). Définissez ensuite ASP (valeur min, correspond à 4 mA) et AEP (valeur max, correspond à 20 mA) dans le menu de programmation.

Puis-je utiliser le capteur avec des fluides alimentaires ?

Oui, les matériaux en contact (INOX 316L, céramique, PTFE) sont compatibles. La graisse pour l'étanchéité Aseptoflex est également adaptée aux denrées alimentaires.

Comment verrouiller le capteur pour éviter une programmation involontaire ?

En mode Run, appuyez simultanément sur les deux boutons (Mode/Enter et Set) pendant 10 secondes. L'affichage s'éteint brièvement pour confirmer le verrouillage. Répétez l'opération pour déverrouiller.

Quelle est la différence entre les modes Hno et Hnc ?

Hno : la sortie est fermée (conductrice) lorsque la pression dépasse le seuil haut (SPx). Hnc : la sortie est ouverte (non conductrice) au-dessus du seuil. Les deux utilisent l'hystérésis avec le seuil bas (rPx).

Comment nettoyer le capteur si l'affichage est imprécis ?

Dévissez le couvercle du filtre (situé sur le dessus) avec une pince à becs plastifiés. Nettoyez-le délicatement sans comprimer de résidus dans l'évent. Revissez ensuite. Un nettoyage régulier évite l'obstruction.

Quelle est la fonction 'Fonction fenêtre' ?

La fonction fenêtre (Fno ou Fnc) commute la sortie lorsque la pression se situe dans une plage définie entre le seuil bas (rPx) et le seuil haut (SPx). Fno ferme la sortie dans la fenêtre, Fnc l'ouvre.

Comment réinitialiser le calibrage offset (COF) ?

Dans le menu des fonctions supplémentaires (EF), sélectionnez CAR (Calibration Reset). Maintenez Set enfoncé jusqu'à afficher '--', puis confirmez avec Mode/Enter. Cela remet COF à zéro.

Quels adaptateurs sont disponibles pour le raccord process ?

IFM propose des adaptateurs Aseptoflex (à commander séparément) pour différents raccords process. Un adaptateur de soudage est également disponible pour les applications nécessitant une soudure.

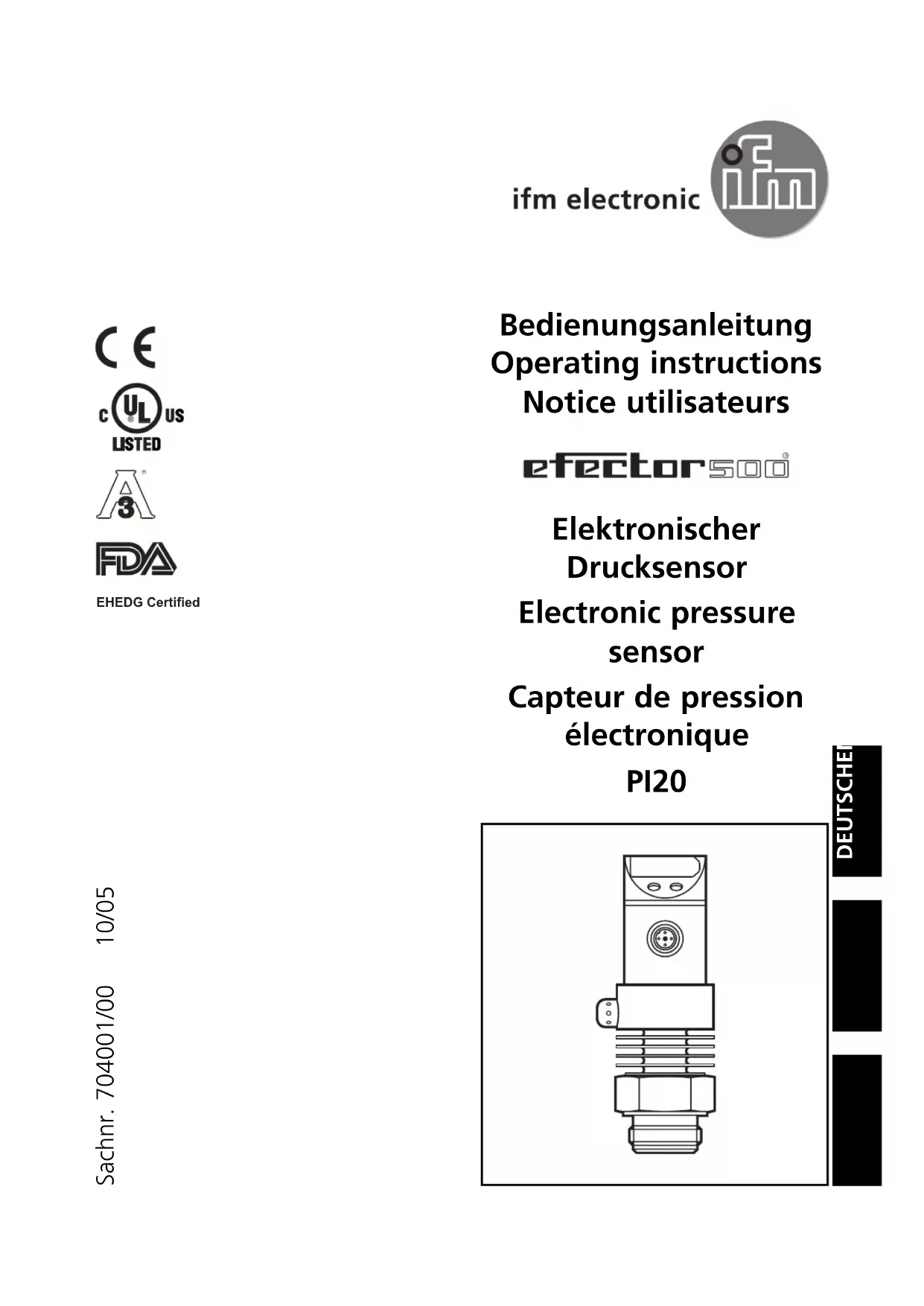

MODE D'EMPLOI PH1214 IFM

Capteur de pression électronique PI20

Contenu Remarque sur la sécurité	page 34
Éléments de service et d'indication	page 34
Fonctionnement et caractéristiques	page 35
Modes de fonctionnement	page 36
Montage	page 37
Raccordement électrique	page 39
Programmation	page 40
Mise en service / Fonctionnement	page 41
Informations techniques / Fonctions / Paramètres Paramètres réglibles	page 42
Données techniques	page 47
Dimensions	page 48
Plages de réglage	page 49

PI20 Sachnr. 704001 3

1	1 x Mode/Enter Set 2 x	→ SP1 → P1 → P1 → P1	Parameter aufrufen Select parameters Sélectionner les paramètres
2	> 5s	Werte einstellen* Set Values* Régler la valeurs*
3	1 x Mode/Enter Set 1 x	→ SP1 → SP1 → SP1	Werte bestätigten Acknowledgement of values Confirmer la valeur

Réduire la valeur du paramètre: Laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.

Remarque sur la sécurité

Avant la mise en service de l'appareil, veuillez lire la description du produit. Assurez-vous que le produit est approprié pour l'application concernée sans aucune restriction.

Le non-respect des remarques ou des données techniques peut provoquer des dommages matériels et/ou corporels.

Pour toutes les applications, veuillez vérifier la compatibilité des matières du produit (voir Données techniques) avec les fluides sous pression à mesurer.

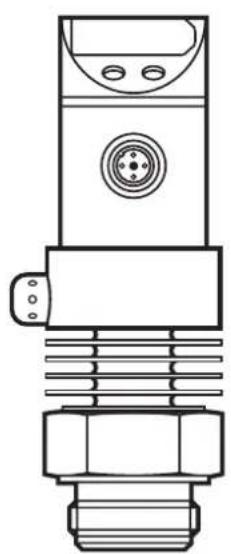

Éléments de service et d'indication

①	Affichage digital	Visualisation de la pression du circuit1), des paramètres et des valeurs de paramètre.
②	2 x LED rouge	Etat de commutation; allumée si la sortie I / II est commuté.
③	Bouton Mode / Enter	Sélection des paramètres et des options de menu; validation des valeurs de paramètres.
④	Bouton Set	Réglage des valeurs de paramètre (en appuyant sur le bouton-poussoir et le maintainant appuyé / pas à pas en appuyant sur le bouton-poussoir plusieurs fois).

1) Affichage à 3 chiffres pour les valeurs négatives: -. XX = -0,XX

Fonctionnement et caractéristiques

• Le capteur de pression détecte la pression du circuit
• visualisez la pression actuelle à l'aide d'un affichage digital
• et génère 2 signaux de sortie selon la configuration de sortie réglée.

	Sortie 1 Sortie 2
Sortie analogique (seule sortie 2).		I: 4 ... 20mA
		U: 0 ... 10V
Fonction de commutation (sorting 1 et sorting 2; peuvent être régliées separément).	hystérésis / N. O. (Hno)
	hystérésis / N. F. (Hnc)
	fonction fenêtre / N. O. (Fno)
	fonction fenêtre / N. F. (Fnc)
Type de sortie (s'applique à toutes les deux sorties de commutation).	sortie positive (PnP)
	sortie négative (nPn)

Eviter les pics de pression statiques et dynamiques qui dépassent la valeur de surpression indiquée.

Même si la pression d'éclatement est dépassée brièvement, l'appareil peut être détruit (danger de blessures)!

Mode run

Mode de fonctionnement normal

Après la mise sous tension, l'appareil se trouve en mode Run. Il surveille et génère les signaux de sortie selon les paramètres régles.

L'affichage digital indique la pression actuelle du circuit (peut être désactivé, page 44).

Les LEDs rouges indiquent l'état de commutation des sorties.

Visualisation des paramètres et des valeurs de paramètre régées. En appuyant brièvement sur le bouton-poussoir "Mode/Enter", l'appareil passe en mode Display. Ce mode reste opérationnel et les valeurs de paramètre régées peuvent être lues:

• Si le bouton-poussoir "Mode/Enter" est appuyé brièvement, les paramètres sont parcourus.
• Si le bouton-poussoir "Set" est appuyé brièvement, la valeur de paramètre correspondante est indiquée pendant 15s. Après 15s supplémentaires, l'ordinateur se remet en mode RUN.

Mode de programmation

Réglage des valeurs de paramètre

L'appareil passe en mode de programmation si après la sélection d'un paramètre le bouton-poussoir "Set" est maintenu appuyé pendant plus de 5s (la valeur de paramètre clignote, ensuite elle est incrémentée continuellement). Ce mode reste opérationnel avec les paramètres existants jusqu'à ce que les modifications soient terminées. La valeur de paramètre peut être changée en appuyant sur le bouton-poussoir "Set" et confirmée en appuyant sur le bouton-poussoir "Mode/Enter". L'appareil se remet en mode RUN si aucun bouton n'est appuyé pendant 15s.

Montage

Avant de monter / démonter le capteur, s'assurer que la pression n'est pas appliquée au circuit.

Une installation horizontale est recommandée en cas de hautes températures du fluide.

L'appareil est adaptable à différents types de raccords process par adaptateurs Aseptoflex (à commander séparément comme accessoires).

Monter d'abord l'adaptateur (C) sur le capteur, ensuite le capteur et l'adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (B).

A = boulon orientable

Si l'objet de fixation (B) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

ATTENTION: Une garantie pour un effet d'étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Aseptoflex) est seulement assumée pour l'appareil monté une seule fois.

Adaptateur de soudage:

Souder d'abord l'adaptateur. Monter ensuite le capteur.

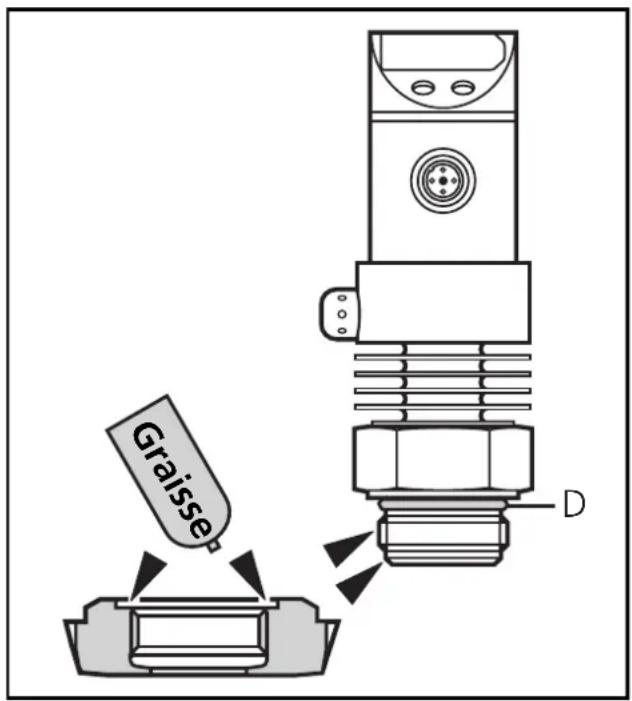

Montage de l'adaptateur aseptoflex

Avec la graisse jointe : Graisser les chanfreins d'étanchéité du capteur et de l'adaptateur.

La graisse peut être utilisée pour les denrées alimentaires.

S'assurer que le joint torique (D) est bien positionné.

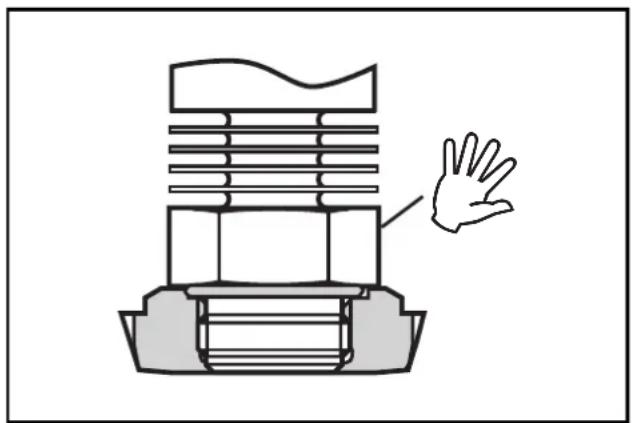

Visser le capteur dans l'adaptateur. Éviter des influences mécaniques sur les chanfreins d'étanchéité.

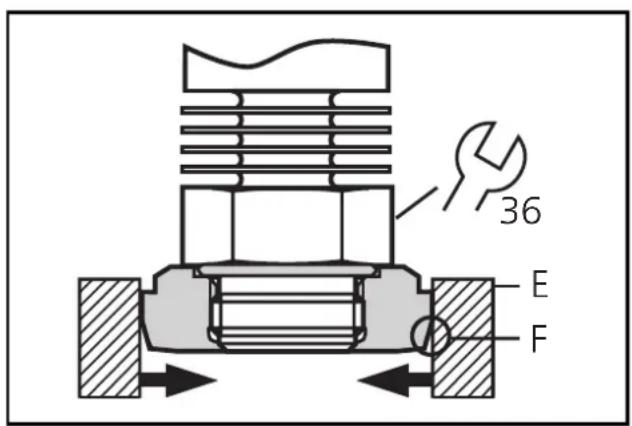

Serrer le capteur et l'adaptateur dans un dispositif de serrage (E). Les chanfreins d'étanchéité (F) ne doivent pas être endommagés. Serrez le capteur jusqu'à ce que vous sentiez la butée.

L'étanchéité peut être affectée si vous serrez trop fort.

Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant de raccorder l'appareil comme suit:

2 x pnp

2 x npn

1 x pnp / 1 x analogue

1 x npn / 1 x analogue

Branchement connecteur (côté capteur)

Couleurs des fils conducteurs des connecteurs femelles ifm:

1 = BN (brun), 2 = WH (blanc), 3 = B (bleu), 4 = BK (noir).

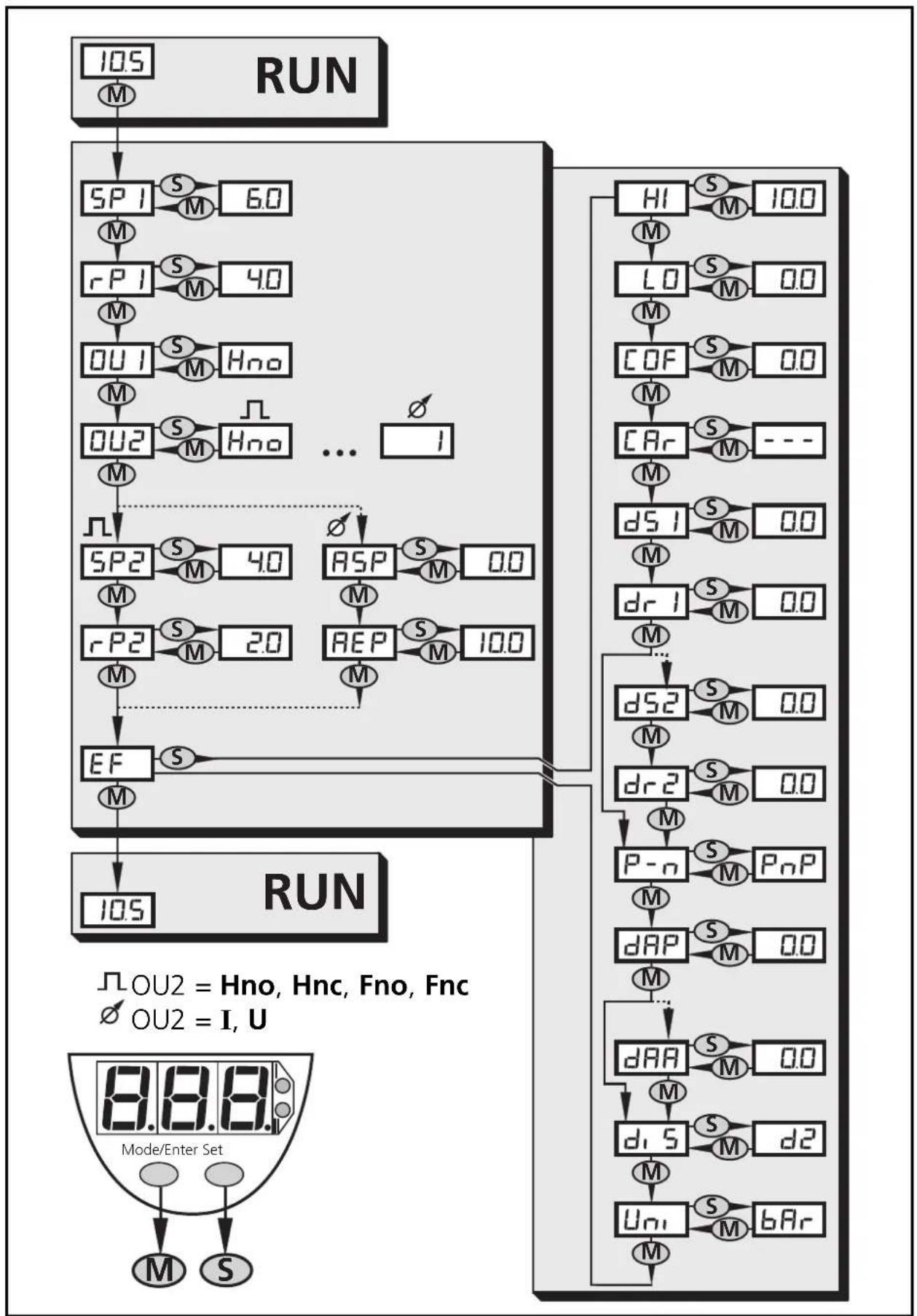

Programmation

1	Mode/Enter Set	→ SP1	Appuyer sur le bouton Mode/Enter plusieurs fois jusqu'à ce que le paramètre désiré soit affchéé.
2	Mode/Enter Set	→ 1000	Appuyer sur le bouton Set et le maintenir appuyé. La valeur de paramètre actuelle clignote pendant 5s, après la valeur est incrémentée* (pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continulement en le maintenant appuyé).
3	Mode/Enter Set	→ SP1	Appuyer brievement sur le bouton Mode/Enter (= confirmation). Le paramètre est indiqué de nouveau, la nouvelle valeur de paramètre réglée devient effective.
4	Changer d'autres paramètres: Recommencer avec l'étape 1.		Terminer la programmation: Attendre 15s ou appuyer sur le bouton Mode/Enter jusqu'à ce que la valeur mesurée actuelle soit indiquée de nouveau.

Réduire la valeur du paramètre : Laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum. Choisir l'unité d'affichage (Uni) avant de régler les seuils (SPx, rPx) ou des valeurs de la sortie analogue (ASP, AEP). Cela évitera les erreurs d'arrondi générées en interne lors de la conversion des unités et permettra de régler des valeurs exactes. Si lors du réglage, aucun bouton n'est appuyé pendant 15s, l'appareil redevient opérationnel sans aucune modification des valeurs. L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle : Appuyer sur les deux boutons-poussoir pendant 10s (l'appareil doit être en Mode Run). La visualisation s'éteint brièvement (confirmation du blocage / déblocage). Appareil livré : non verrouillé. En cas d'appareil verrouillé, l'information LOC est indiquée brièvement lorsque vous essayez de changer des valeurs de paramètres.

Mise en service / fonctionnement

Après le montage, le câblage et la programmation, vérifier le bon fonctionnement de l'appareil.

Indication des défauts:

OL	Surpression (au-dessus de l'endetue de mesure du capteur).
UL	Souspression (au-dessous de l'endetue de mesure du capteur).
SC1	Clignotant: court-circuit de la sortie de commutation 1*.
SC2	Clignotant: court-circuit de la sortie de commutation 2*.
SC	Clignotant: court-circuit de toutes les deux sorties de commutation*.

*La sortie respective est désactivée tant que le court-circuit existe.

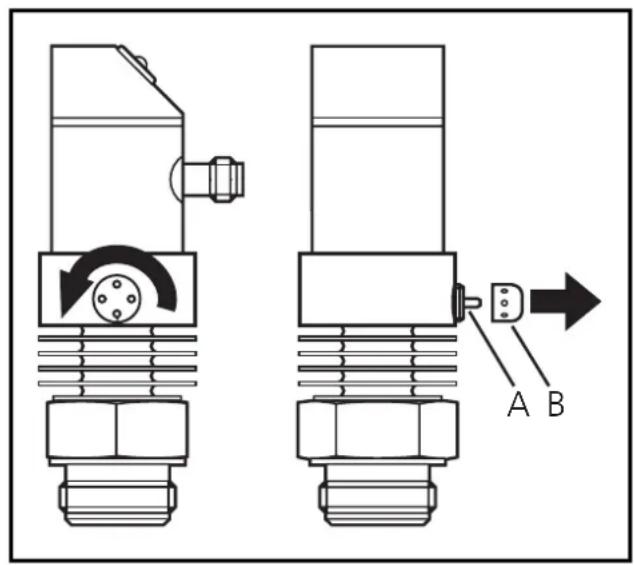

Nettoyage du couvercle du système de filtrage

Si des fluides visqueux qui produisent des résidus bouchent le couvercle du système de filtrage du capteur (et donc réduisent l'exactitude de mesure), vous pouvez le nettoyer.

• Dévisser le couvercle du filtre (B) (utiliser une pince avec des becs couverts de plastique).
• Nettoyer le couvercle soigneusement. L'événement (A) ne devrait être nettoyé que par un personnel qualifié et avec grand soin.

Des résidus éventuels du fluide ne doivent pas être comprimés et pressés dans l'event. Cela pourrait boucher le système de filtrage et réduire l'exactitude de mesure du capteur.

• Visser le couvercle de filtrage de nouveau.

Le capteur est suffisamment protégé contre les conditions environnantes sévères (protection IP 67). La protection peut être augmentée par un accessoire spécial (n° de commande E30043).

Informations techniques / fonctions / paramètres

Paramètres réglables

SP1 SP2	Point de consigne haut 1 / 2 Seuil haut auquel la sortie change son état de commutation. SP2 est actif celui si OU2 = Hno, Hnc, Fno ou Fnc.
- P1 - P2	Point de consigne bas 1 / 2 Seuil bas auquel la sortie change son état de commutation. rPx est toujours plus bas que SPx. Seules des valeurs qui sont plus BASSE que SPx sont acceptées. Toute modification du réglage du point de consigne haut modifie le point de consigne bas (l'écart entre SPx et rPx reste constante). Si l'écart est supérieure au nouveau point de consigne haut, il est automatiquement réduite (rPx est mis à la valeur de réglage minimum). rP2 est actif celui si OU2 = Hno, Hnc, Fno ou Fnc. Plage de réglage pour SPx / rPx: → page 49.
OU1	Configuration pour la sortie 1 4 fonctions de commutation peuvent être régliées: - Hno = hystérésis / normalement ouvert - Hnc = hystérésis / normalement fermé - Fno = fonction fenêtre / normalement ouvert - Fnc = fonction fenêtre / normalement fermé
OU2	Configuration pour la sortie 2: 4 fonctions de commutation et 2 signaux analogiques peuvent être régles: - Hno = hystérésis / normalement ouvert - Hnc = hystérésis / normalement fermé - Fno = fonction fenêtre / normalement ouvert - Fnc = fonction fenêtre / normalement fermé - I = sortie analogue 4 ... 20mA - U = sortie analogue 0 ... 10V
ASP	Valeur minimum de la sortie analogue Valeur mesurée dont le signal de sortie est 4mA / 0V. ASP est actif celui si OU2 = I ou U.
AEP	Valeur maximum de la sortie analogue Valeur mesurée dont le signal de sortie est 20mA / 10V. Ecart minimum entre ASP et AEP = 25%. AEP est actif celui si OU2 = I ou U. Plage de réglage pour ASP / AEP: → page 49.
EF	Fonctions supplémentaires Cette option de menu contient un sous-menu avec des paramètres supplémentaires. En appuyant brièvement sur le bouton Set ces paramètres peuvent être sélectionnés.
HILO	Mémorisation pression maxi/mini • HI: affichage de la pression maxi mesurée • LO: affichage de la pression mini mesurée Effacer la mémoire: - Appuyer sur le bouton "Mode/Enter" jusqu'à ce que HI ou LO soit affché. - Appuyer sur le bouton et le maintainir appuyé jusqu'à ce que "--" soit affché. - Ensuite appuyer brièvement sur le bouton "Mode/Enter".
COF	Calibrage du point zéro (Calibration offset) La valeur de travail du capteur peut être décalée par rapport à la valeur réelle mesurée. • Plage de réglage: -5 ... +5% de la valeur de l'étendue de mesure (pour une échelle réglée en usine avec ASP = 0% et AEP = 100%), • en pas de 0,1% de la valeur de l'étendue de mesure.
CAR	Remise à 0 du calibrage (Calibration reset) Remet le calibrage réglé par COF à 0 (réglage usine) - Appuyer sur le bouton "Mode/Enter" jusqu'à ce que CAR soit affché. - Appuyer sur le bouton et le maintainir appuyé jusqu'à ce que "--" soit affché. - Ensuite appuyer brièvement sur le bouton "Mode/Enter".
dS1dS2dr1dr2	Temporisation pour les sorties de commutation dSx = temporisation à l'enclenchement; drx = temporisation au déclenchement La sortie ne change pas son état de commutation immédiate- ment. La commutation se produit après l'écoulement de la tem- porisation. Si l'évenancement de commutation n'este plus après l'écoulement de la temporisation, la sortie ne change pas d'état. • Plage de réglage: 0 / 0,1 ... 50s en pas de 0,1s (0 = temporisation non active), • indiqué en secondes. dS2 et dr2 ne sont pas effectives si OU2 = I ou U.
P-n	Types des sorties 2 options peuvent être sélectionnées: - PnP = sortie positive - nPn = sortie négative Ce réglage s'applique à toutes les deux sorties de commutation.

Amortissement (sorties de commutation)

Les pics de pression de courte durée ou de haute fréquence peuvent être filtrés.

Valeur dAP = temps d'amortissement entre changement de la pression et changement de l'état de commutation en secondes.

• Plage de réglage: 0... 4s (0 = dAP n'est pas actif),
• en pas de 0,01s.

Corrélation entre la fréquence de commutation et dAA: f_ = 12 × dAA

Amortissement (sortie analogue)

Les pics de pression de courte durée ou de haute fréquence peuvent être filtrés.

Valeur dAA = temps d'amortissement entre changement de la pression et changement du signal analogue en secondes.

• Plage de réglage: 0 (= dAA n'est pas actif) / 0,1s / 0,5s / 2s.

dAA est actif seul si OU2 = Iou U.

Réglage de l'afficheur

9 options peuvent être sélectionnées :

d1 =actualisation de la valeur mesurée toutes les 50ms d2 =actualisation de la valeur mesurée toutes les 200 ms d3 = actualisation de la valeur mesurée toutes les 600 ms L'actualisation ne change que l'intervalle d'actualisation de l'affichage. Il n'a aucun effet sur les sorties.

Ph = affichage du pic de pression (peak hold).

rd1, rd2, rd3, rph = affichage comme d1, d2, d3, Ph ; mais orientation de l'affichage à.

OFF = En mode Run, l'affichage de la valeur mesurée est désactivé. Si l'un des boutons est appuyé, la valeur mesurée actuelle est affichée pendant 15s. Si le bouton Mode/Enter est appuyé encore une fois, le mode Display est activé. Les LED indiquant l'état de commutation restent actives même si l'affichage est désactivé.

Unité d'affichage

La valeur mesurée et les valeurs pour SPx, rPx, ASP et AEP peuvent être affichées dans les unités suivantes :

bAr (= bar / mbar), PSI, PA (= MPa / kPa)

Choisir l'unité avant de régler les seuils (SPx, rPx) et des valeurs de la sortie analogique (ASP, AEP). Cela évitera les erreurs d'arrondi générées en interne lors de la conversion des unités et permettra de régler des valeurs exactes.

Réglage en usine: Uni = bAr.

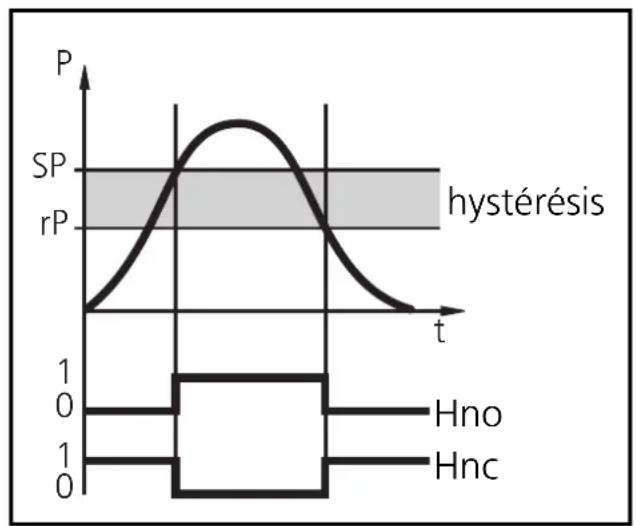

Fonction hystérésis:

L'hystérésis garantit un état de commutation stable de la sortie en cas de fluctuations de la pression du circuit autour de la valeur préréglée. Si la pression du circuit augmente, la sortie commute lorsque la consigne haute est atteinte (SPx) ; si la pression du circuit diminue de nouveau, la sortie ne commute que lorsque la consigne basse (rPx) est atteinte.

L'hystérésis est régable : La consigne haute doit d'abord être réglée, puis la consigne basse (ce qui correspond à l'écart souhaité).

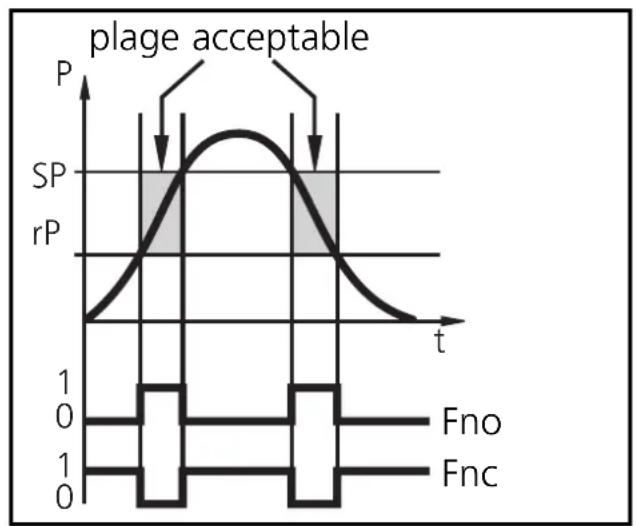

Fonction fenêtre

La fonction fenêtre permet la surveillance d'une plage acceptable définie. Si la pression du circuit est entre la consigne haute (SPx) et la consigne basse (rPx), la sortie est commutée (fonction fenêtre/normalement ouvert) ou non commutée (fonction fenêtre/normalement fermé). La largeur de la fenêtre peut être réglée par la différence entre SPx

et rPx. SPx = consigne haute, rPx = consigne basse.

Réglage de l'étendue de mesure (sortie analogue)

• Par le paramètre "Valeur minimum de la sortie analogue" (ASP) on peut sélectionner la valeur mesurée à laquelle le signal de sortie est 4mA ou 0V.
• Par le paramètre "Valeur maximum de la sortie analogue" (AEP) on peut sélectionner la valeur mesurée à laquelle le signal de sortie est 20mA ou 10V.
• Écart minimum entre ASP et AEP = 25% de la valeur finale de l'étendue de mesure.

Sortie tension 0... 10V

Réglage effectué en usine	Etendue de mesure avec ajustage d'échelle
U [V]10-10MEW P	U [V]10-10ASP-1 0AEP MEW P

MEW = valeur finale de l'étendue de mesure

Le signal de sortie entre 0 et 10V correspond à la nouvelle étendue de mesure.

En plus, il est possible d'indiquer:

Pression supérieure à l'étendue de mesure : signal de sortie >10V

Sortie courant 4... 20MA

Réglage effectué en usine	Etendue de mesure avec ajustage d'échelle
I [mA] 20 4 O (ASP)-1 MEW (AEP) P	I [mA] -20 -4 ASP-1 0AEP MEW P

MEW = valeur finale de l'étendue de mesure

Le signal de sortie entre 4 et 20mA correspond à la nouvelle étendue de mesure.

En plus, il est possible d'indiquer:

• Pression supérieure à l'étendue de mesure : signal de sortie >20mA.
• Pression du système au-dessous de l'étendue de mesure: le signal de sortie tombe jusqu'à 3,2 mA maxi (selon la mise à l'échelle).

Données techniques

Tension d'alimentation [V]	20 ... 30 DC
Consommation [mA]	< 60
Courant de sortie [mA]	2 x 250
Protection courts-circuits / Protection inversion de polarité / Protection surcharges / Chien de garde intégré
Chute de tension [V] < 2
Retard à la disponibilité [s]	0,2
Temps de réponse pour les sorties de commutation mini [ms]	3
Fréquence de commutation [Hz]	170 ... 0,125
Sortie analogique (peut être décalée)	4 ... 20 mA / 0 ... 10 V
Charge maxi sortie de courant [Ω]	(UB - 10) x 50; 700 à UB = 24V
Charge mini avec sortie de tension [Ω]	2000
Temps de réponse pour la sortie analogique mini [ms]	3
Exactitude / dérivés (en% du gain)1)
- Exactitude type (linéarité, tenant compte l'hystérésis et de la repétabilité)2)	< ± 0,6
- Linéarité	< ± 0,5
- Hystérésis	< ± 0,1
- Répétabilité (avec des fluctuations de température < 10K)	< ± 0,1
- Stabilité à long terme (en % du gain par an)	< ± 0,1
- Coefficients de température (CT) dans la plage de température compensée 0 ... +80°C (en % du gain par 10 K)
- Meilleur CT du point de zéro	< ± 0,1
- Meilleur CT du gain	< ± 0,2
Matières en contact avec le fluide	INOX 316L; céramique (99,9 % Al2 O3); PTFE
Boîtier	INOX 316L; PBTP (Pocan); PC (Macrolon); PEI; EPDM/X (Santoprène); FPM (Viton)
Protection	IP 67 III
Résistance d'isoolation [MΩ]	> 100 (500 V DC)
Tenue aux chocs [g]	50 (DIN / CEI 68-2-27, 11ms)
Tenue aux vibrations [g]	20 (DIN / CEI 68-2-6, 10 - 2000 Hz)
Cycles de commutation min.	100 millions
Température ambiente [°C]	-25 ... +80
Température du fluide [°C]	-25 ... +125 (+145 max. 1h)
Température de stockage [°C]	-40 ... +100
CEM	CEI 1000/4/2 ESD (décharges electrolyt.): 4 / 8 KV
	CEI 1000/4/3 HF (champs electrolyt.): 10 V/m
	CEI 1000/4/4 Burst: 2 KV
	CEI 1000/4/6 HF (perturb. conduite): 10 V

1) Toutes les indications se réfèrent à un turn down de 1:1 2) Réglage des valeurs limites selon DIN 16086

1: visualisation digitale 2: bouton poussoir 3: chanfrein pour l'étanchéité Aseptoflex 4: filtration Aseptoflex

Uni = PSI		SP1 / SP2 rP1 / rP2 ASP AEP								ΔPminmaxminma
									maxm
PI2053	PSI	-12	363	-13	362	-15	272	76	363	1
PI2054	PSI	-7	145	-7	144	-7	109	29	145	1
PI2056	PSI	-1,6	36,3	-1,7	36,2	-1,8	27,2	7,3	36,3	0,1
PI2057	PSI	-0,7	14,5	-0,7	14,4	-0,7	10,9	2,9	14,5	0,1

Uni = PA		SP1 / SP2 rP1 / rP2 ASP AEP								ΔPminmaxminma
									maxm
PI2053	MPa1)	-0,08	2,50	-0,09	2,49	-0,10	1,88	0,53	2,50	0,01
PI2054	kPa	-45	999	-50	994	-50	749	200	999	1
PI2056	kPa	-11	250	-12	249	-13	188	50	250	1
PI2057	kPa	-4,5	99,9	-5,0	99,4	-5,0	74,9	20,0	99,9	0,1

1) affichage -. XX = -0, XX

P = incréments

Eingestelle Parameter-Werte Set parameter values Valeurs de paramètre régliées
SP1		COF
-P1		d51
OU1		dr1
OU2		d52
SP2		dr2
-P2		P-n
ASP		dAP
AEP		dAA
		d15
		Uni
