GIS 162 - Poste à souder Güde - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poste à souder MMA (soudage à électrode enrobée) avec technologie inverter (convertisseur de fréquences)
Marque	Güde
Modèle	GIS 162
Tension d'entrée	230 V / 50 Hz, monophasé
Plage de courant de soudage	10 - 160 A
Courant d'entrée maximal	30,5 A (I1max)
Courant d'entrée effectif	13,7 A (I1eff)
Tension à vide (U0)	60 V
Cycle de service (X)	100% à 71 A, 60% à 93 A, 20% à 140 A (à 40°C)
Épaisseur de soudure recommandée	1 - 9 mm
Dimensions (L x l x H)	295 x 135 x 220 mm
Poids net	3,5 kg
Poids brut	5,5 kg
Indice de protection	IP 21S (protégé contre les corps solides >12 mm et les chutes verticales d'eau)
Classe d'isolation	H (haute température)
Classe CEM	A (usage industriel, avec restrictions en zone résidentielle)
Fusible recommandé	16 A, à action retardée
Humidité ambiante	Max. 50% à 40°C, 90% à 20°C
Température de fonctionnement	-10°C à +40°C
Matériaux de construction	Tôle d'acier, cuivre, aluminium, ABS, PE
Entretien	Débrancher avant nettoyage : utiliser un chiffon humide, brosse douce pour les orifices. Graisser les parties métalliques mobiles. Réparations uniquement par le SAV.
Sécurité	Utiliser un disjoncteur différentiel 30 mA. Porter masque, gants, vêtements de protection. Ne pas utiliser en environnement inflammable. Ventilation obligatoire.
Garantie	12 mois pour usage industriel, 24 mois pour consommateur final (sur justificatif d'achat)

FOIRE AUX QUESTIONS - GIS 162 Güde

Quels types d'électrodes puis-je utiliser avec le Güde GIS 162 ?

Le GIS 162 est un poste à souder MMA (soudage à l'électrode enrobée). Il accepte les électrodes basiques, rutiles ou cellulosiques adaptées à l'acier, dans la limite de son courant de soudage (10-160 A).

Comment régler le courant de soudage ?

Le courant de soudage se règle sur le panneau avant à l'aide d'un variateur. La plage est de 10 à 160 A. Adaptez le courant en fonction de l'épaisseur du métal (1-9 mm) et du diamètre de l'électrode.

Que signifie le cycle de service (X) ?

Le cycle de service indique le pourcentage de temps pendant lequel le poste peut souder sans surchauffe. Par exemple, 100% à 71 A signifie soudage continu à 71 A, tandis qu'à 140 A le cycle est de 20% (soit 2 minutes de soudage pour 8 minutes de refroidissement).

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sous 230 V / 50 Hz monophasé. Il nécessite un disjoncteur de 16 A à action retardée et une prise adaptée. Utilisez de préférence une rallonge de 5 m max avec une section de câble d'au moins 1,5 mm².

Comment entretenir le poste à souder ?

Avant tout entretien, débranchez la fiche. Nettoyez les orifices de ventilation avec une brosse douce. Utilisez un chiffon humide (pas de solvants). Graissez les parties métalliques mobiles. Confiez les réparations au SAV agréé.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours un masque de soudage (protection oculaire), des gants de soudage, un tablier et des chaussures de sécurité. Assurez une ventilation ou une aspiration des fumées. Éloignez les matériaux inflammables. L'appareil doit être connecté à un disjoncteur différentiel 30 mA.

Pourquoi le poste s'arrête-t-il après quelques minutes de soudage ?

C'est normal si la protection thermique s'enclenche après une utilisation prolongée à fort courant. Laissez refroidir l'appareil (le ventilateur interne continue de tourner). Réduisez le courant ou respectez le cycle de service.

Puis-je souder de l'aluminium avec ce poste ?

Non, le GIS 162 est conçu pour le soudage des métaux ferreux (acier). Il ne convient pas pour l'aluminium ou d'autres métaux non ferreux. Pour l'aluminium, un poste MIG/TIG serait nécessaire.

Comment obtenir des pièces détachées ou un mode d'emploi ?

Rendez-vous sur le site web www.guide.com rubrique Service. Vous aurez besoin du numéro de série, numéro de commande et année de fabrication (sur la plaque signalétique). Conservez l'emballage d'origine pour un éventuel retour.

Que faire si l'arc électrique est instable ou s'éteint ?

Vérifiez le contact des pinces (masse et porte-électrode). Nettoyez la pièce à souder (peinture, rouille). Assurez-vous que l'électrode n'est pas usée. Contrôlez le réglage du courant (trop bas peut causer une instabilité).

MODE D'EMPLOI GIS 162 Güde

Veuillez lire avec soin le mode d'emploi avant la mise en service.

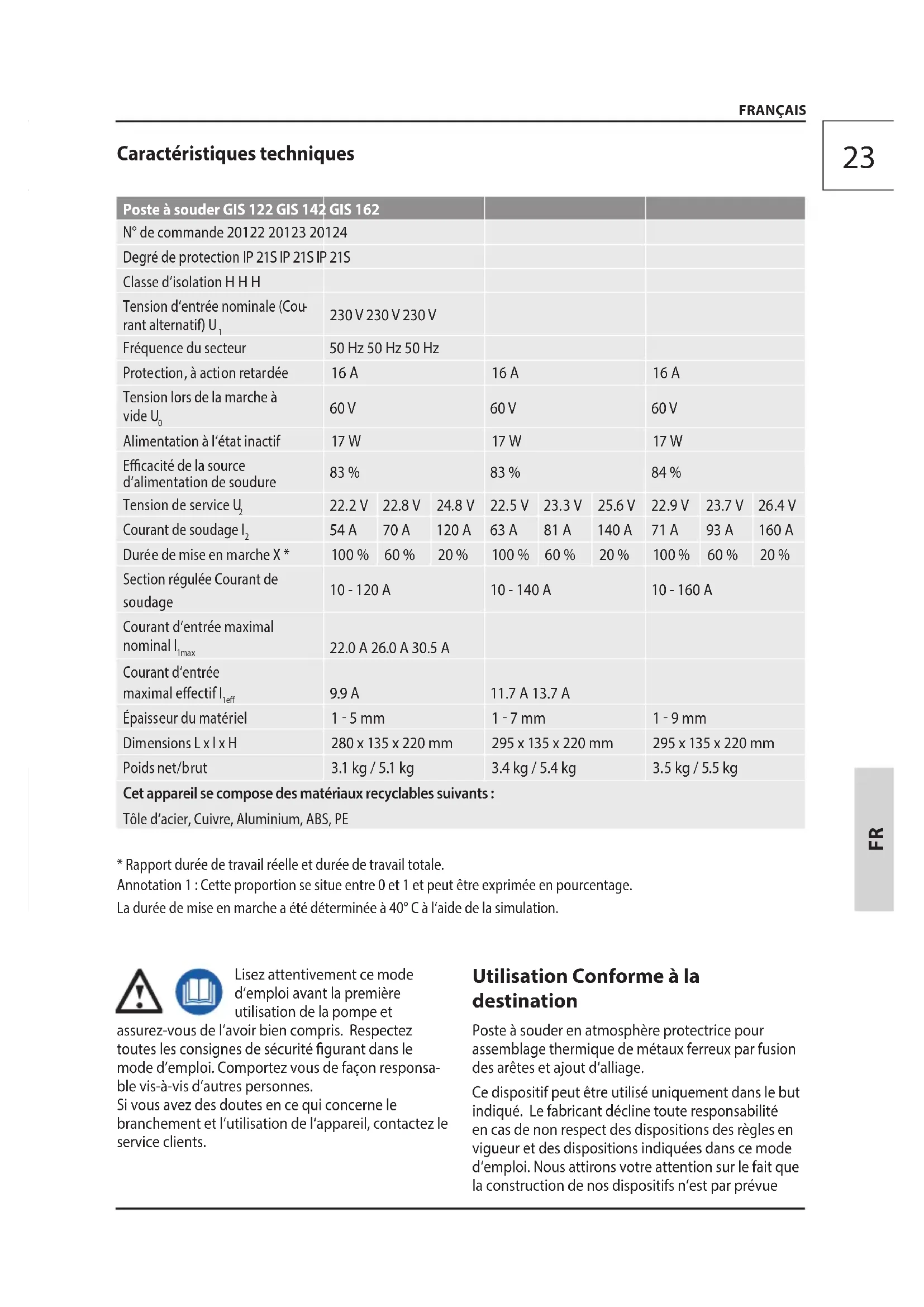

Caractéristiques techniques

Poste à souder GIS 122 GIS 142 GIS 162
N° de commande 20122 20123 20124
Dépréde protection IP 21S IP 21S IP 21S
Classe d'isoation H H H
Tension d'entrée nominale (Courant alternatively) U1		230 V 230 V 230 V
Fréquence du secteur		50 Hz 50 Hz 50 Hz
Protection, à action retardée		16 A		16 A			16 A
Tension lors de la marche à vide U0		60 V		60 V			60 V
Alimentation à l'état inactif		17 W		17 W			17 W
Efficacité de la source d'alimentation de soudure		83 %		83 %			84 %
Tension de service U2		22.2 V	22.8 V	24.8 V	22.5 V	23.3 V	25.6 V	22.9 V	23.7 V
Courant de soudage I2		54 A	70 A	120 A	63 A	81 A	140 A	71 A	93 A
Durée de mise en marche X *		100 %	60 %	20 %	100 %	60 %	20 %	100 %	60 %
Section régulée Courant de soudage		10 - 120 A		10 - 140 A			10 - 160 A
Courant d'entrée maximal nominal I1max		22.0 A 26.0 A 30.5 A
Courant d'entrée maximal effectif I1eff		9.9 A		11.7 A 13.7 A
Épaisseeur du matériel		1 - 5 mm		1 - 7 mm			1 - 9 mm
Dimensions L x l x H		280 x 135 x 220 mm		295 x 135 x 220 mm			295 x 135 x 220 mm
Poids net/brut		3.1 kg / 5.1 kg		3.4 kg / 5.4 kg			3.5 kg / 5.5 kg
Cet apparéil se compose des matériaux recyclables suivants:
Tôle d'accier, Cuivre, Aluminium, ABS, PE

• Rapport durée de travail réelle et durée de travail totale. Annotation 1: Cette proportion se situe entre 0 et 1 et peut être exprimée en pourcentage. La durée de mise en marche a été déterminée à 40°C à l'aide de la simulation.

Lisez attentivement ce mode d'emploi avant la première utilisation de la pompe et

assurez-vous de l'avoir bien compris. Respectez toutes les consignes de sécurité figurant dans le mode d'emploi. Comptez-vous de façon responsable vis-à-vis des autres personnes.

Si vous avez des doutes en ce qui concerne le branchement et l'utilisation de l'appareil, contactez le service clients.

Utilisation conforme à la destination

Poste à souder en atmosphère protectrice pour assemblage thermique de métaux ferreux par fusion des arêtes et ajustement d'alliage.

Ce dispositif peut être utilisé uniquement dans le but indiqué. Le fabricant décline toute responsabilité en cas de non-respect des dispositions des règles en vigueur et des dispositions induites dans ce mode d'emploi. Nous attirons notre attention sur le fait que la construction de nos dispositifs n'est pas prévue.

pour une utilisation professionnelle, artisanale ou industrielle. Le fabricant décline toute responsabilité en cas de son utilisation dans des exploitations professionnelles, artisanales ou industrielles ou activités similaires.

Température ambiante -10 °C - +40 °C

Humidité relative de l'air max. 50% (40 °C), 90% (20 °C)

L'air ambiant doit être exempt de quantités inhabituelles de poussières, d'acides, de gaz corrosifs ou substances.

Le fonctionnement est autorisé uniquement avec un disjoncteur différentiel (RCD courant de défaut maximal 30MA)

Degré de protection du poste à souder IP21, ne pas l'exposer à la pluie et à l'humidité pendant le fonctionnement et le stockage.

Contrôlez la tension. Les caractéristiques techniques figurant sur la plaque signalétique doivent correspondre à la tension du secteur électrique.

Brancher la fiche du câble électrique dans une prise compatible en termes de forme, de tension et de fréquence, conformément aux normes en vigueur.

Utiliser des rallonges du cable électrique d'une longueur maximum de 5 mètres et ayant une section du cable non inférieure à 1,5mm². L'utilisation de rallonges de longueur et section différentes, d'adaptateurs et de prises multiples, est fortement déconseillée.

Avant de mettre l'appareil en marche, contrôlez si le câble électrique et/ou la fiche ne sont pas endommagés.

Un câble ou une fiche défectueux peuvent engendrer une électrocution.

Ne tirez pas sur le câble d'alimentation pour retirer la fiche de la prise.

Ne vous exposez pas ainsi que d'autres personnes sans protection aux effets de l'arc électrique ou au métal chaud. Les éclaboussures de perles de soudage peuvent provoquer des brûlures.

Portez toujours un masque de soudage ajusté, une tenue de protection et des gants de protection.

La respiration prolongée des gaz de soudage peut nuire à la santé.

Travailliez avec un dispositif d'aspiration ou dans des pièces bien ventilées. Évitez de respirer directement les gaz.

Le contact avec la buse du paquet de tuyaux et le matériel travaillé peut provoquer des brûlures. Portez toujours des gants de soudage spéciaux.

Laissez la buse du paquet de tuyaux et le matériel travaillé refroidir après le travail.

Un travail prolongé avec l'appareil peut endommager l'audition. Portez toujours une protection auditive.

Veillez à ce que la fumée de soudage soit aspirée ou à ce que l'endroit de soudage soit correctement aéré.

Les scories et étincelles chaudes peuvent provoquer le feu ou l'explosion. N'utilisez jamais l'appareil dans un environnement inflammable.

Retirez le bois, sciures, vernis, dissolvants, essence, kérosène, gaz naturel, acétylène, propane et d'autres matières inflammables du lieu de travail et des environs ou protégez-les des étincelles.

Il est nécessaire d'avoir à proximité un agent extincteur ajustat en cas d'incendie.

Ne soudez pas et ne coupez pas sur des récipients et tuyaux fermés.

Ne soudez pas et ne coupez pas sur des récipients et tuyaux également lorsqu'ils sont ouverts mais contiennent ou contenaient des matières pouvant exploser sous l'effet de la chaleur ou l'humidité ou provoquer d'autres réactions dangereuses.

N'utilisez jamais le poste à souder pour dégeler des tuyaux gelés.

Avant de mettre l'appareil en marche, il est nécessaire de faire contrôler par un electricien compétent la présence de mesures de sécurité électriques nécessaires. Respecter alors les réglementations nationales correspondantes.

Protégez le circuit avec des fusibles à action retardée de la taille adaptée et un sectionneur de réseau.

Classe a (IEC 60974-10):

Si vous souhaitez utiliser l'appareil dans une zone d'habitation où l'alimentation électrique est assurée par un système d'alimentation à basse tension, l'utilisation d'un filtre électromagnétique peut s'avérer nécessaire afin de réduire les perturbations électromagnétiques suffisamment pour qu'elles ne soient plus perçues comme une gène par l'utilisateur.

Dans les zones industrielles ou autres zones où

l'alimentation électrique n'est pas assurée par un système d'alimentation à basse tension, l'appareil peut être utilisé.

Les appareils de classe A ne sont pas conçus pour être utilisés dans les zones d'habitation où l'alimentation électrique est assurée par un système d'alimentation à basse tension, car, si les conditions de réseau sont défavorables, ils peuvent provoquer des perturbations.

En tant qu'utilisateur, vous devez veiller, si nécessaire après consultation de votre fournisseur d'énergie, à ce que le point de branchement sur lequel vous souhaitez faire fonctionner la machine, réponde aux exigences indiquées ci-dessus.

L'utilisateur est responsable des perturbations occasionnées par le soudage.

Symboles

Attention! Lisez le mode d'emploi avant l'utilisation!

Portez des accessoires de protection personnels.

Utilisez le masque de soudage !

Portez toujours des gants de soudage spéciaux

Portez des chaussures de sécurité avec protection contre les coupures, semelle antidérapante et bout en acier!

Utilisez un tablier de protection

Avant de procéder à n'importe quelle intervention sur l'appareil, débranchez la fiche du câble d'alimentation de la prise.

Avertissement - tension électrique dangereuse

Risque d'explosion

Avertissement - vapeurs toxiques! Ne pas utiliser dans les espaces fermés.

Protégez de l'humidité. Ne pas exposer la machine à la pluie.

Interdit aux personnes porteuses d'un stimulateur cardiaque

Distance des personnes. Veillez à ce que personne ne se trouve dans la zone dangereuse.

Avant chaque utilisation, effectuer un contrôle visuel afin de détecter d'éventuelles déteriorations de l'appareil et notamment du câble d'alimentation et de sa fiche.

Convertisseur de fréquences-transformateur-redresseur statique monophasé

Courant continu

ventilateur

symbole CE

MMA (soudage à electrode)

Convient au soudage avec risque électrique élevé.

Courant alternatif monophasé avec fréquence nominale de 50 Hz

Ne jetez pas les appareils électriques avec les déchets domestiques, déposez-les dans un centre de collecte des déchets de votre commune. Renseignez-vous auprès de votre commune où il se trouve. Des appareils électriques liquidés de façon non contrôlée peuvent engendrer la fuite des matières dangereuses dans les eaux souterraines pour cause de conditions atmosphériques et d'atteindre ainsi la chaîne alimentaire ou d'empoisonner la faune et la flore pour de nombreuses années. Lorsque vous remplacerez l'appareil par un neuf, le vendeur est obligé par la loi d'accepter l'ancien appareil au minimum gratuitement pour liquidation.

Protegez de l'humidité

Sens de pose

Opérateur

L'opérateur doit lire attentivement la notice avant d'utiliser l'appareil.

Qualification: Mis à part l'instruction détaillée par un spécialiste, aucune autre qualification spécifique n'est requise.

Age minimal: L'appareil peut être utilisé uniquement par des personnes de plus de 18 ans, exception faite des adolescents manipulant l'appareil dans le cadre de l'enseignement professionnel sous la surveillance du formateur.

Formation: L'utilisation de l'appareil nécessite uniquement l'instruction par un spécialiste, éventuellement par la notice. Une formation spéciale n'est pas nécessaire.

Conduite en cas d'urgence

Effectuez les premiers gestes de secours et appelez rapidement les premiers secours. Protégez le blessé d'autres blessures et calmez-le. Pour des raisons de risque d'accident, le lieu de travail doit être équipé d'une armoire à pharmacie selon DIN 13164. Il est nécessaire de compléter immédiatement le matériel pris dans l'armoire à pharmacie. Si vous appelez les secours, fournissez les renseignements suivants

1. Lieu d'accident 2. Type d'accident
2. Nombre de blessés 4. Type de blessure

Entretien

Avant de procéder à n'importe quelle intervention sur l'appareil, débranchez la fiche du câble d'alimentation de la prise.

Avant chaque utilisation, effectuer un contrôle visuel afin de détecter d'éventuelles déteriorations de l'appareil et notamment du câble d'alimentation et de sa fiche.

Ne pas mettre en marche la pompe en cas de déteriorations constatées sur la pompe ou sur les dispositifs de sécurité.

Les réparations d'un appareil défectueux doivent être réalisées exclusivement par le service après-vente.

Utiliser uniquement des accessoires et des pièces de rechange d'origine.

Ne pas nettoyer l'appareil et ses composants à l'aide de solvants et de liquides inflammables ou toxiques. Utiliser uniquement un chiffon humide, en veillant d'abord à ce que la fiche soit débranchée de la prise électrique.

Après chaque utilisation, retirez la poussière collée sur l'orifice de ventilation et des pièces mobiles à l'aide d'une brosse souple ou d'un pinceau.

Graissez régulièrement toutes les parties métalliques mobiles à l'huile (roues et capot latéral, par exemple).

Seul un appareil régulièrement entretenu et traité peut donner satisfaction. Un entretien insuffisant peut engendrer des accidents et des blessures.

En cas de besoin, vous trouverez la liste de pièces détachées sur les pages web www.guide.com.

Garantie

La durée de la garantie est de 12 mois en cas d'une utilisation industrielle et de 24 mois pour le consommateur final. La période de garantie commence à courir à compter de la date d'achat de l'appareil.

La garantie concerne exclusivement les imperfections provoquées par le défaut du matériel ou le défaut de fabrication. En cas de réclamation pendant la durée de la garantie, il est nécessaire de joindre l'original du justificatif d'achat avec la date d'achat.

La garantie n'inclut pas une utilisation incompétente

telle que surcharge de l'appareil, utilisation de la force, endommagement par intervention étrangère ou objets étrangers. Le non-respect du mode d'emploi et du mode de montage ainsi que l'usure normale ne sont pas non plus inclus dans la garantie.

Service

Vous avez des questions techniques ? Une réclamation ? Vous avez besoin de pièces détachées ou d'un mode d'emploi ? Nous vous aidons rapidement et sans bureaucratie inutile par l'entremise de nos pages Web www.guide.com dans la rubrique Service. Aidez-nous pour que nous puissions vous aider. Pour identifier votre appareil en cas de réclamation, nous avons besoin du numéro de série, numéro de produit et l'année de fabrication. Toutes ces informations se trouvent sur la plaque signalétique. Pour avoir ces informations toujours à portée de main, veuillez les inscrire ici.

Numéro de série

Numéro de commande

Année de fabrication

Informations importantes pour le client.

Nous vous informons que l'appareil doit être retourné pendant la durée de la garantie ou après la garantie dans son emballage d'origine. Cette mesure permet d'éviter efficacement l'endommagement inutile lors du transport. L'appareil est protégé de façon optimale seulement dans l'emballage d'origine et son traitement continu est ainsi assuré.

Résolution d'une panne

Panne Cause Suppression
Arc électrique éteint. Mauvais contact entre les pinces de mise à la terre et la piece	Serrez les pinces et contrôlez Retirez la peinture et la rouille
Le poste à souder)cesse de fonction-ner après une utilisation prolongée.	Le poste à souder a surchauffé pour cause d'utilisation trop longue et la protection thermique s'est enclenchée. Laissez le poste à souder refroidir

Traduction de la déclaration de conformité ce

Nous déclarons par la présente, que les appareils indiqués ci-dessus répondent, du point de vue de leur conception, construction et réalisation ainsi que leur mise sur le marché, aux exigences fondamentales en matière de santé et d'hygiène des directives CE.

Toute modification de l'appareil non autorisée entraîne la perte de validité de la présente déclaration.
