TY92 - Radio Trig Avionics - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Radio avionique
Fréquence de fonctionnement	118.000 à 136.975 MHz
Puissance de sortie	Transmetteur de 10 W
Dimensions	Environ 6.25 x 1.5 x 6.5 pouces
Poids	Environ 1.5 lbs
Alimentation	14 VDC nominal
Utilisation	Communication aérienne, contrôle du trafic aérien
Maintenance	Vérifications régulières recommandées, mise à jour du logiciel
Sécurité	Conforme aux normes de sécurité aéronautique
Garantie	Garantie limitée du fabricant
Informations supplémentaires	Compatible avec divers systèmes avioniques

FOIRE AUX QUESTIONS - TY92 Trig Avionics

Comment réinitialiser la radio Trig TY92 ?

Pour réinitialiser la radio Trig TY92, éteignez l'appareil, puis maintenez le bouton 'Menu' enfoncé tout en le rallumant. Maintenez le bouton jusqu'à ce que le message de réinitialisation apparaisse.

Que faire si la radio ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique. Assurez-vous que le fusible est en bon état et que les connexions sont sécurisées. Si le problème persiste, contactez un technicien qualifié.

Comment régler le volume de la radio ?

Utilisez le bouton de réglage du volume situé sur le côté de la radio. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Comment changer de fréquence sur la radio TY92 ?

Pour changer de fréquence, utilisez le pavé numérique pour entrer la nouvelle fréquence désirée. Appuyez ensuite sur le bouton 'ENT' pour valider la sélection.

Que faire si la qualité de réception est mauvaise ?

Vérifiez l'antenne pour vous assurer qu'elle est correctement installée et non endommagée. Assurez-vous également que la radio est correctement configurée pour la fréquence que vous essayez d'écouter.

Comment accéder aux paramètres de configuration de la radio ?

Appuyez sur le bouton 'Menu' pour accéder aux paramètres de configuration. Utilisez les flèches pour naviguer entre les différentes options et appuyez sur 'ENT' pour sélectionner.

La radio affiche un message d'erreur, que faire ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. Pour des erreurs courantes, essayez de réinitialiser la radio. Si le problème persiste, contactez le support technique.

Comment mettre à jour le logiciel de la radio TY92 ?

Téléchargez la dernière version du logiciel depuis le site officiel de Trig Avionics. Suivez les instructions fournies pour le transfert et l'installation sur la radio.

Est-ce que la radio TY92 est compatible avec d'autres appareils ?

Oui, la radio TY92 est compatible avec la plupart des systèmes de cockpit modernes. Assurez-vous de vérifier la documentation pour les spécifications de compatibilité.

Où puis-je trouver des pièces de rechange pour la TY92 ?

Les pièces de rechange peuvent être commandées directement auprès de Trig Avionics ou de revendeurs agréés. Consultez le site web de Trig pour plus d'informations.

MODE D'EMPLOI TY92 Trig Avionics

Voyant d'activation de la surveillance Sélection de la surveillance Voyant de réception standby Bouton rotatif Marche/Arrêt, de réglage du volume et du silencieux (squelch) Voyant de réception principale Mon 118.000 RX 118.900 8.33k OFF COM SQ PUSH STEP Fréquence active FRéquence en standby Sélection de mémoire MEM Pas de fréquence Bouton de sélection flip-flop (Fréquence active/standby) Bouton rotatif de sélection de fréquence

Écran

L'écran affiche les fréquences actives et standby ainsi que toute une série d'icônes indiquant le mode de fonctionnement de la radio.

La fréquence active est indiquée sur la première ligne tandis que la fréquence standby est indiquée sur la deuxième ligne de l'écran.

L'icône TX indique que la radio transmet. L'icône RX indique que la fréquence reçoit un signal et que la communication audio sera transmise aux casques et haut-parleur. La fréquence standby sera uniquement reçue lorsque la fonction MONITOR (surveiller) indiquée par l'icône +2 est active.

La valeur indiquée en bas à droite de l'écran correspond au pas de fréquence sélectionné.

Bouton rotatif marche/arrêt, de réglage du volume et de squelch

Le bouton rotatif de gauche permet de mettre en marche la radio VHF, de régler le volume audio et le squelch. La rotation du bouton dans le sens des aiguilles d'une montre allume la radio puis augmente le volume. La rotation du bouton dans le sens inverse des aiguilles d'une montre baisse le volume puis éteint la radio.

Une pression sur le bouton active et désactive le squelch automatique qui peut être utilisé pour écouter les stations de faible amplitude et pour effectuer un simple test audio.

Boutons rotatifs de réglage de la radio

Les boutons rotatifs concentriques situés sur la droite sont utilisés pour régler la radio. Le gros bouton rotatif règle la tranche MHz de la fréquence standby tandis que le plus petit bouton rotatif permet de régler la tranche kHz de la fréquence standby.

Une pression sur l'extrémité du petit bouton rotatif de réglage permet de changer l'espacement entre les canaux. Si la radio est configurée pour fonctionner à 8,33 kHz, les pas permutent entre les canaux de 8,33 kHz et de 25 kHz. Si la radio est configurée pour fonctionner uniquement à 25 kHz, les pas permutent entre les canaux de 25 kHz et de 50 kHz.

La modification de la taille du pas ne change pas le comportement de la radio. Le bouton rotatif de réglage de la radio permet de modifier la taille du pas et ainsi de trouver plus rapidement une fréquence.

Bouton de sélection flip-flop

Le bouton de sélection flip-flop permet de basculer de la fréquence standby à la position active et de mettre la fréquence active en position standby.

Bouton mon

La radio VHF inclut une fonction d'écoute duplex qui peut être activée ou désactivée par un simple appui sur le bouton MON.

Lorsque la fonction de surveillance est activée, l'icône +2 apparaît près de la fréquence standby et la radio va balayer les fréquences actives et standby à l'écoute d'émissions. Le canal principal est prioritaire. Toute émission sur le canal principal interrompt le canal secondaire. Pour vous aider à identifier le canal actif, l'icône RX s'allume à côté du canal actif et le canal secondaire apparaît plus faiblement que le canal principal.

Ceci s'avère particulièrement utile dans un avion muni d'une seule radio, car vous pouvez, par exemple, copier l'ATIS, tout en maintenant une écoute permanente de la fréquence ATC.

Base de données des fréquences à distance

Si un GPS compatible est connecté, le panneau de contrôle sera chargé avec les fréquences d'aéroport à partir de la base de données du GPS. Ces fréquences sont accessibles par un simple appui sur le bouton MEM. Les fréquences d'aéroport et l'ordre de sélection sont déterminés par les données envoyées au panneau de contrôle à partir du GPS.

Le grand bouton rotatif de sélection des fréquences permet de parcourir les aéroports disponibles. Le petit bouton rotatif de sélection des fréquences permet de parcourir les fréquences individuelles associées à l'aéroport de votre choix. La mémoire intégrée du panneau de contrôle s'affiche lorsque vous avez fini de faire défiler tous les aéroports chargés ou s'il n'y a pas de GPS connecté. Dans chaque cas, la fréquence sélectionnée est chargée en position standby. Si vous appuyez de nouveau sur le bouton MEM, la fréquence enregistrée est conservée dans la fenêtre standby. Si vous appuyez sur le bouton de sélection flip-flop, la fréquence enregistrée est chargée directement dans le canal actif.

Remarque : lorsque le panneau de contrôle affiche les fréquences d'aéroport disponibles, il n'accepte aucune nouvelle mise à jour provenant du GPS afin d'éviter le changement de fréquences pendant la sélection. Pour permettre au GPS de mettre à jour la base de données des fréquences disponibles, vous devez quitter le mode mémoire en appuyant sur le bouton MEM ou sur le bouton de sélection flip-flop.

Mémoire de fréquences

Si aucun GPS n'est connecté et que vous appuyez sur le bouton MEM ou tournez le grand bouton rotatif au-delà de la base de données à distance, le panneau de contrôle accède à la mémoire de références rapides interne. Il y a 9 emplacements de mémoire de références rapides et l'emplacement de mémoire actuellement sélectionné (1 – 9) est affiché tout en bas de l'écran.

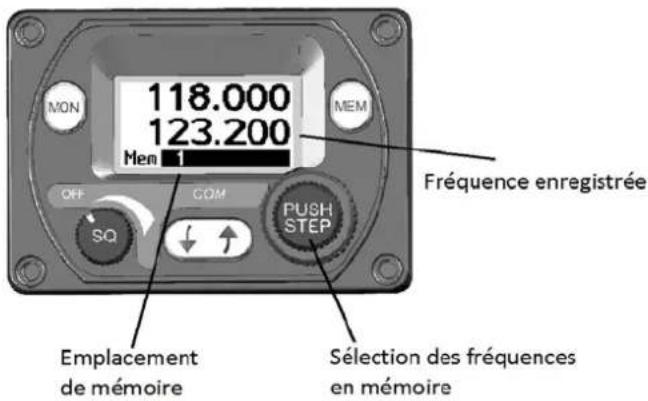

MON 118.000 123.200 Mem 1 OFF COM SQ PUSH STEP Fréquence enregistrée Emplacement de mémoire Sélection des fréquences en mémoire

La rotation du petit bouton rotatif de sélection des fréquences permet de faire défiler les différents emplacements de mémoire. La fenêtre de fréquence standby affiche la fréquence enregistrée.

Pour enregistrer une fréquence dans un des emplacements de mémoire, elle doit d'abord être syntonisée et activée en tant que fréquence principale. Appuyez sur le bouton MEM pour entrer dans le mode mémoire de la même manière que d'habitude. Sélectionnez le canal que vous voulez remplacer à l'aide des boutons rotatifs de réglage. À présent, appuyez sur le bouton MEM pendant 2 secondes. La fréquence active en cours d'utilisation va être enregistrée dans l'emplacement de mémoire sélectionné et remplacer le contenu existant.

Fonction intercom

La radio TY91/TY92 intègre un intercom qui peut être installé et connecté en permanence ou sélectionné à l'aide d'un interrupteur. L'intercom fonctionne par commande vocale et la communication audio est acheminée vers les deux casques. Le silencieux (squelch) de l'intercom et le volume peuvent être réglés indépendamment de la fonction radio à l'aide du menu de configuration.

Si l'interrupteur PTT (appuyer pour parler) est bloqué sur ON ou en position émission, la radio se coupe automatiquement après 35 secondes par mesure de sécurité.

Mode de configuration

Il est possible d'accéder à des paramètres de configuration supplémentaires en appuyant sur le bouton MON pendant 5 secondes. Les options du menu peuvent être sélectionnées à l'aide du grand bouton rotatif de réglage intérieur et la valeur de paramètre peut être modifiée à l'aide du petit bouton rotatif de réglage extérieur.

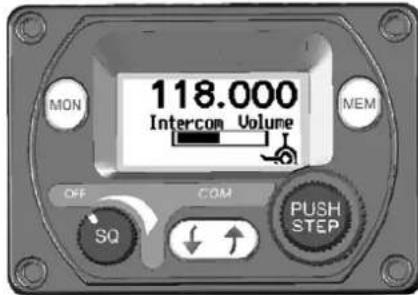

MON 118.000 Intercom Volume OFF SQ COM PUSH STEP

Intercom Volume Règle le volume de l'intercom Intercom Squelch Règle la sensibilité du squelch de l'intercom

AUX In Volume Règle le volume de l'entrée auxiliaire AUX In Mute Coupe le signal audio auxiliaire lorsqu'une émission VHF est reçue par la radio

Sidetone Volume Règle le volume du sidetone (retour de l'émission dans les écouteurs)

Radio Squelch Règle la sensibilité du squelch de la radio

Enable 8.33 kHz Règle le pas de fréquence sur 8,33/25 kHz ou 25/50 kHz

Brightness Réglez la luminosité de l'affichage de l'écran LCD

Fonctionnement à basse température

La radio TY91/TY92 est homologuée pour fonctionner correctement à des températures négatives allant jusqu'à -20°C. En revanche, il se peut que l'écran d'affichage du panneau de contrôle soit affecté à basse température. Par temps froid, veuillez attendre que le poste de pilotage se réchauffe afin de garantir un fonctionnement normal de l'appareil.

Messages d'avertissement

Si la radio VHF détecte un problème, l'écran indique WARNING accompagné d'une brève description du problème. Selon la nature du

problème, il se peut que votre radio VHF ne fonctionne pas correctement. Notez le message affiché à l'écran et communiquez cette information à votre centre de maintenance aéronautique. Appuyez sur ENT pour effacer le message.

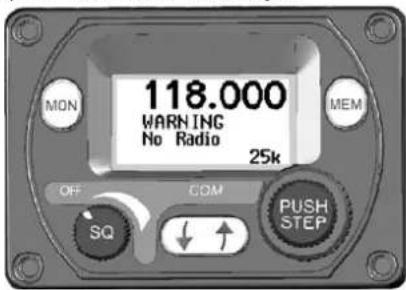

118.000 WARNING No Radio 25k OFF COM SQ PUSH STEP

Les messages d'avertissement suivants peuvent s'afficher :

Remote Hot La radio à distance est en surchauffe.

Stuck Mic L'interrupteur PTT (appuyer pour parler) est fermé depuis plus de 35 secondes.

Low Volts La puissance électrique de l'aéronef est inférieure à 10 volts (TY91) ou à 16 volts (TY92).

No Radio La connexion entre le panneau de contrôle et la radio à distance a été perdue.

Radio Fault La radio à distance signale une défaillance non spécifiée.

Signalement de défaillances

Si la radio VHF détecte une panne catastrophique interne, l'écran indique FAULT accompagné d'une brève description du problème. Notez le message FAULT affiché en bas de l'écran et communiquez cette information à votre centre de maintenance aéronautique. La défaillance signalée peut disparaître si vous éteignez et rallumez la radio. En revanche, si la défaillance est toujours présente, le message réapparaîtra.

Trig Avionics Limited
