OR0007 - Capteur photoélectrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur photoélectrique
Marque	IFM
Modèle	OR0007
Systèmes de détection	Réflexe et réflexion directe
Portée (système réflexe)	0,3 à 1 m (avec réflecteur nid d'abeille ∅80 mm)
Portée (système réflexion directe)	1 à 200 mm (sur papier blanc 200 x 200 mm)
Amplificateurs compatibles	OV110 ou OV310
Alimentation	Via amplificateur (24 V DC selon EN50178)
Raccordement électrique	Mettre hors tension avant branchement
Fonctions principales	Détection sans contact d'objets et matières, signal de commutation
Fixation	À l'aide d'une équerre de fixation, orientation précise requise
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux, sans solvants ni produits abrasifs
Sécurité	Déconnecter l'alimentation avant toute intervention
Pièces détachées disponibles	Réflecteur nid d'abeille, bande adhésive réflexe, amplificateur OV110/OV310
Dimensions estimées	Environ 30 x 20 x 10 mm (sans amplificateur)
Poids estimé	Environ 50 g (sans amplificateur)
Matériau du boîtier	Plastique (lentilles en plastique)
Réparabilité	Pièces détachées disponibles, remplacement par un professionnel conseillé

FOIRE AUX QUESTIONS - OR0007 IFM

Quels amplificateurs sont compatibles avec le capteur OR0007 ?

Le capteur OR0007 est conçu pour être raccordé aux amplificateurs OV110 ou OV310.

Quelle est la portée en mode réflexe ?

En mode réflexe, la portée est de 0,3 à 1 mètre avec un réflecteur nid d'abeille de ∅80 mm.

Quelle est la portée en mode réflexion directe ?

En mode réflexion directe, la portée est de 1 à 200 mm sur papier blanc de 200 x 200 mm.

Comment raccorder électriquement le capteur ?

Avant le raccordement, mettez l'installation hors tension. Raccordez le capteur à l'amplificateur selon le schéma de câblage fourni (OV110/OV310).

Comment nettoyer les lentilles du capteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

Comment fixer le capteur ?

Fixez le capteur à l'aide d'une équerre de fixation. Orientez-le précisément vers le réflecteur ou l'objet pour une portée optimale.

Quel type de réflecteur utiliser en mode réflexe ?

Utilisez un réflecteur nid d'abeille (∅80 mm recommandé) ou une bande adhésive réflexe.

Le capteur peut-il détecter des objets transparents ?

Le capteur est conçu pour détecter des objets et matières sans contact. Pour les objets transparents, le mode réflexe peut être moins fiable ; le mode réflexion directe est préférable.

Quelle est la tension d'alimentation ?

L'alimentation est fournie via l'amplificateur selon la norme EN50178, typiquement 24 V DC.

Que faire si le capteur ne fonctionne pas ?

Vérifiez d'abord le raccordement électrique et l'état des lentilles. Assurez-vous que l'amplificateur est correctement branché et que le réflecteur (en mode réflexe) est propre et bien aligné.

MODE D'EMPLOI OR0007 IFM

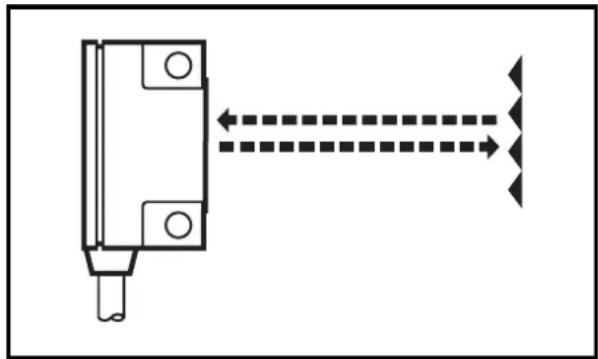

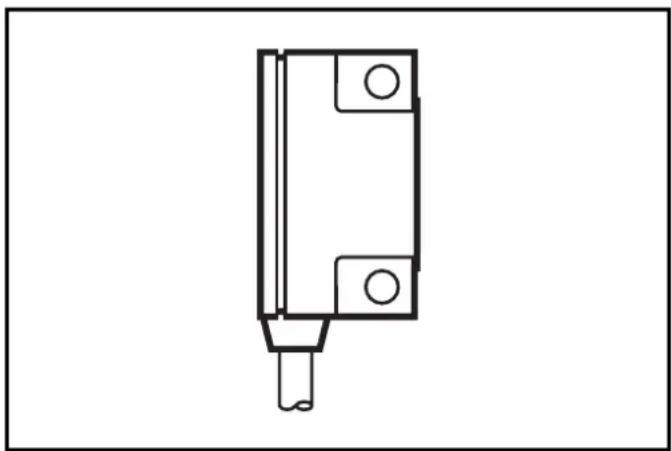

Système réflexe:

En liaison avec un réflecteur «nid d'abeille» ou une bande adhésive réflexe, ce système réflexe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

• Pour raccordement à l'amplificateur OV110 ou OV310.
• Portée (r): 0,3...1 m (valeur sur un réflecteur «nid d'abeille» ∅80mm).

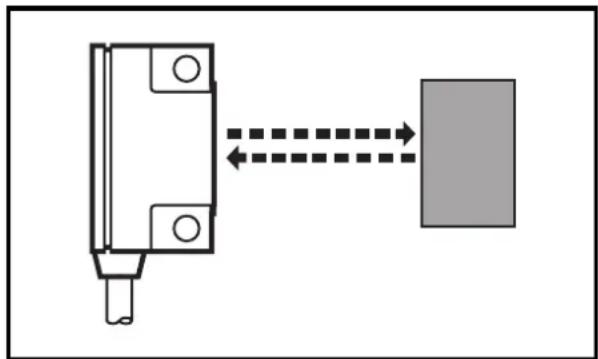

Système réflexion directe:

Le système réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

• Pour raccordement à l'amplificateur OV110 ou OV310.
• Portée (r) : 1... 200 mm (valeur sur papier blanc 200 x 200 mm)

Raccordement électrique

Alimentation selon EN50178. Mettre l'installation hors tension avant le raccordement de la cellule.

Raccordement comme suit :

OV 0110 OV 310

Fixer le réflecteur ou la bande adhésive réfléxive. Orienter la cellule réfléxive et la fixer avec une équerre de fixation. Portée optimale seulement avec orientation précise.

Système réflexion directe:

Orienter la cellule réflexion directe en direction de l'objet à détecter et la fixer avec une équerre de fixation.

Portée optimale seulement avec orientation précise.

Vérifier le bon fonctionnement de la cellule.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.
