MODE D'EMPLOI OW1013 IFM

Barrages photoélectriques

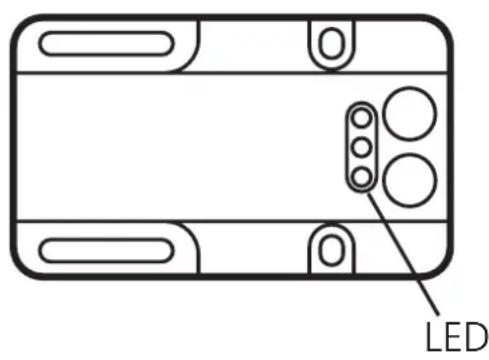

LEDFonctionnement et caractéristiques Les barrages photoélectriques détectent des objets sans contact et indiquent leur présence par un signal de commutation. Portée standard: 4m. Montage Monter et fixer le récepteur (OWE...). Orienter l’émetteur (OWS...) en direction du récepteur et le fixer de la même manière. Portée optimale seulement avec orientation précise. Raccordement électrique Mettre l’installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement strictement selon les indications de l’étiquette. Couleurs des fils: BN = brun, BU = bleu, BK = noir. Programmation de la fonction de sortie par branchement selon l’éti- quette. 6Fonctionnement Vérifier le bon fonctionnement de la cellule grâce aux 3 LED. LED verte tension d’alimentation o.k. LED jaune sortie commutée LED rouge erreur lors de la détection de l’objet, par ex. mauvais réglage, encrassement des lentilles LED jaune clignotent en alternance, 3 Hz: sortie en état de courts-circuits + rouge clignotent en alternance, 1 Hz: erreur interne (sortie pas com- mutée) Entretien Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de produits qui pour- raient abîmer les lentilles en plastique.
