Type de produit	Capteur photoélectrique réflex
Portée	3 m (avec réflecteur "nid d'abeille" 80 mm)
Alimentation	10 à 30 V DC
Sortie	Commutée (PNP ou NPN selon modèle)
LED indicateur	Allumée lorsque la sortie est commutée
Raccordement	3 fils : BN (brun) +, BU (bleu) -, BK (noir) sortie
Réflecteur requis	Réflecteur "nid d'abeille" ou bande adhésive réflex
Fonction principale	Détection sans contact d'objets et matières
Montage	Sur équerre de fixation (écrous fournis)
Orientation	Orientation précise pour portée optimale
Entretien	Nettoyer les lentilles pour éviter l'encrassement
Température de fonctionnement	-25 à 60 °C (estimation)
Indice de protection	IP67 (estimation pour IFM)
Matériau du boîtier	Plastique ou métal (selon variante)
Dimensions	Environ 50 x 30 x 20 mm (estimation)
Poids	Environ 50 g (estimation)
Accessoires inclus	Écrous de fixation (réflecteur non inclus)
Applications	Automation industrielle, détection de présence
Normes	CE, RoHS (estimation)
Documentation	Notice de montage et d'utilisation disponible

FOIRE AUX QUESTIONS - OG5014 IFM

Quelle est la portée de ce capteur IFM OG5014 ?

La portée standard est de 3 mètres avec un réflecteur « nid d'abeille » de 80 mm.

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension. Raccordez les fils : BN (brun) à l'alimentation positive, BU (bleu) au négatif, et BK (noir) à la sortie.

Que signifie la LED allumée sur le capteur ?

La LED est allumée lorsque la sortie est commutée, indiquant la détection d'un objet.

Quel type de réflecteur est nécessaire ?

Utilisez un réflecteur « nid d'abeille » ou une bande adhésive réflex.

Comment monter le capteur ?

Fixez le réflecteur, puis orientez la cellule et montez-la avec une équerre de fixation en utilisant les écrous fournis.

Quels objets peuvent être détectés ?

Le capteur détecte tout objet opaque qui interrompt le faisceau réfléchi, quel que soit le matériau.

Comment entretenir le capteur ?

Nettoyez régulièrement les lentilles pour éviter l'encrassement qui réduirait la portée.

Quelle est la tension d'alimentation typique ?

L'alimentation est généralement comprise entre 10 et 30 V DC. Vérifiez l'étiquette du capteur.

Le capteur supporte-t-il des températures extrêmes ?

La plage de température de fonctionnement est d'environ -25 à 60 °C.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez l'orientation du capteur et du réflecteur, la propreté des lentilles, et le câblage. Assurez-vous que la tension d'alimentation est correcte.

MODE D'EMPLOI OG5014 IFM

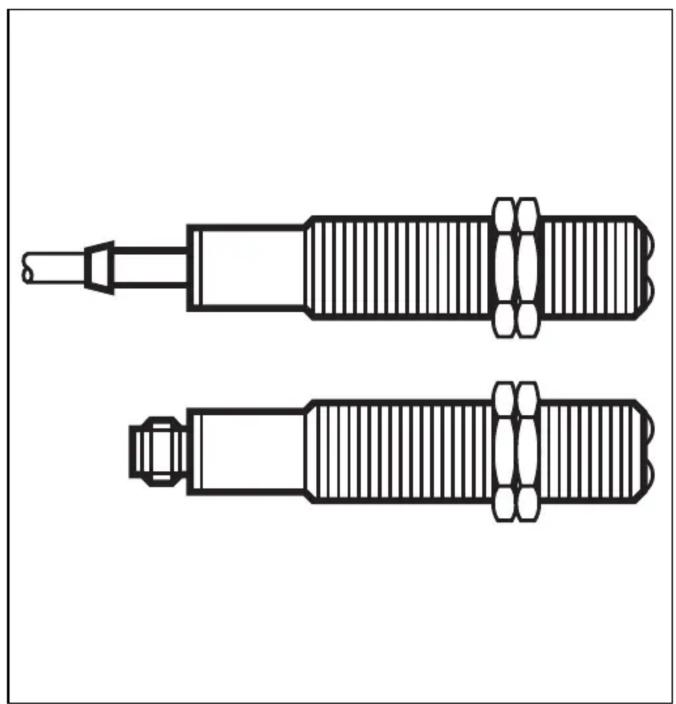

Montageanleitung installation instructions notice de montage

efector200®

Fonctionnement et caractéristiques

En liaison avec un réflecteur «nid d'abeille» ou une bande adhésive réflex ce système réflex détecte des objets et de matières sans contact et indique leur présence par un signal de commutation.

Portée standard 3 m; (valeurs sur un réflecteur «nid d'abeille» 80 mm).

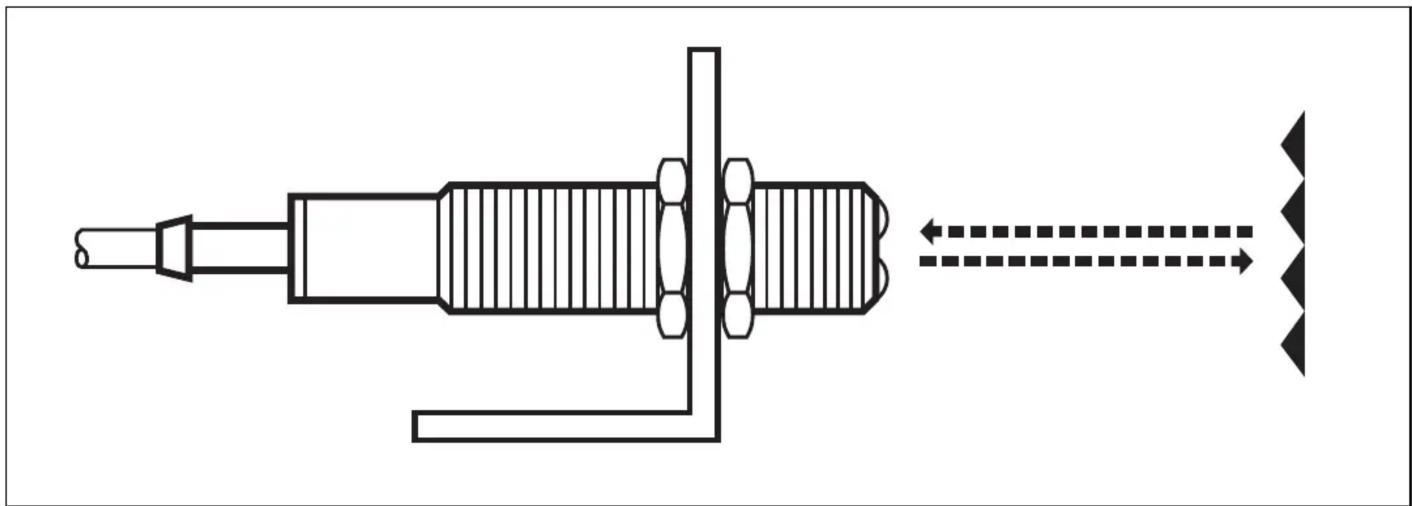

Montage

Fixer le réflecteur / la bande adhésive réflex. Orienter la cellule réflex et la monter avec une équerre de fixation; utiliser les écrous fournis pour une fixation optimale.

Portée optimale seulement avec une orientation précise.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement.

Raccordement selon les indications de l'étiquette.

Couleurs des fils: BN = brun, BU = bleu, BK = noir.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. La LED est allumée lorsque la sortie est commutée.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement.
