Type de produit	Capteur photoélectrique / Barrage photoélectrique
Marque	IFM
Modèle	OE0007
Catégorie	Capteur photoélectrique
Type de détection	Barrage photoélectrique (émetteur/récepteur)
Portée	1 m
Amplificateur compatible	OV110 ou OV310
Alimentation	Selon EN50178 (via amplificateur)
Raccordement électrique	Mettre l'installation hors tension avant raccordement
Montage	Avec équerre de fixation, orienter l'émetteur vers le récepteur
Entretien	Nettoyer les lentilles régulièrement pour garantir le fonctionnement
Fonctions principales	Détection sans contact d'objets et de matières, signal de commutation
Signal de sortie	Signal de commutation via amplificateur
Contenu du coffret	Émetteur OES-V, récepteur OEE-V, équerre de fixation, documentation
Accessoires fournis	Équerre de fixation
Poids (estimation)	~50 g
Dimensions (estimation)	~60 x 20 x 30 mm
Sécurité	Débrancher avant tout raccordement ; respecter les normes EN50178
Domaines d'application	Détection industrielle d'objets
Informations générales	Notice complète disponible gratuitement sur notice-facile.com

FOIRE AUX QUESTIONS - OE0007 IFM

Comment installer le capteur photoélectrique IFM OE0007 ?

Fixez le récepteur (OEE-V) avec l'équerre de fournie, puis orientez l'émetteur (OES-V) en direction du récepteur. Assurez-vous que l'amplificateur (OV110 ou OV310) est correctement raccordé. Mettez l'installation hors tension avant tout branchement.

Quelle est la portée maximale de détection ?

La portée maximale est de 1 mètre dans des conditions optimales, avec un alignement précis de l'émetteur et du récepteur.

Quels types d'objets peuvent être détectés ?

Le capteur détecte tout objet opaque interrompant le faisceau lumineux entre l'émetteur et le récepteur. Il convient pour les solides, les liquides opaques, etc.

Comment nettoyer les lentilles du capteur ?

Utilisez un chiffon doux et sec pour dépoussiérer les lentilles. En cas de salissure tenace, humidifiez légèrement avec de l'eau ou un nettoyant pour optiques. Évitez les solvants agressifs.

Quelles sont les précautions de sécurité à prendre ?

Débranchez toujours l'alimentation avant de raccorder ou de déconnecter le capteur. Respectez les prescriptions de la norme EN50178 pour l'alimentation électrique.

Le capteur fonctionne-t-il avec tous les amplificateurs IFM ?

Ce capteur est spécialement conçu pour être raccordé aux amplificateurs OV110 ou OV310. L'utilisation d'autres modèles pourrait ne pas être compatible.

Comment vérifier le bon fonctionnement du capteur ?

Après installation, placez un objet dans le faisceau : la sortie de l'amplificateur doit commuter (signal change d'état). Vérifiez le câblage et l'alignement si la commutation ne se produit pas.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez d'abord la propreté des lentilles, puis l'alignement de l'émetteur et du récepteur. Assurez-vous que l'amplificateur est correctement alimenté et câblé. La distance doit être inférieure à 1 m.

Le capteur peut-il être utilisé en extérieur ?

La notice ne précise pas l'indice de protection. En intérieur, le capteur fonctionne normalement. Pour une utilisation en extérieur, protégez-le de l'humidité et des poussières excessives.

Où trouver la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger ou demander une traduction.

MODE D'EMPLOI OE0007 IFM

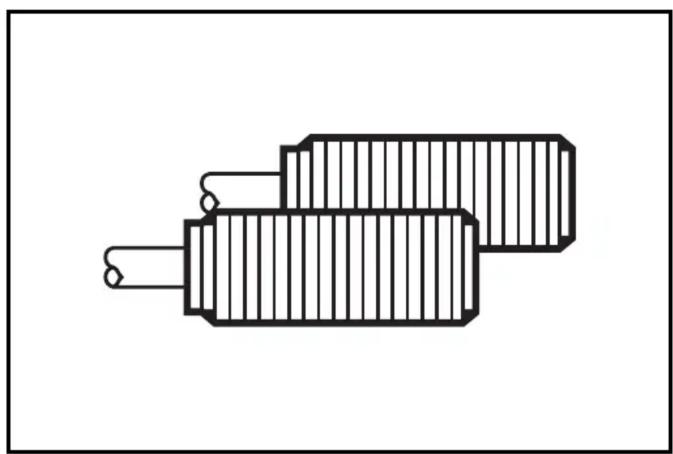

Einweglichtschranke

Barrage photoélectrique

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent en liaison avec le boîtier électronique des objets et des matières sans contact et indiquent leur présence par un signal de commutation.

• Pour raccordement à l'amplificateur OV110 ou OV310
• Portée (r): 1m

Raccordement électrique

Alimentation selon EN50178.

Mettre l'installation hors tension avant le raccordement de la cellule.

Raccordement comme suit :

OV 110 OV 310

Monter le récepteur (forme OEE-V) avec l'équerre de fixation. Orienter l'émetteur (forme OES-V) en direction du récepteur (une commutation sûre de l'amplificateur doit être garantie) et le fixer de la même manière.

Portée optimale seulement avec orientation précise.

émetteur récepteur

Vérifier le bon fonctionnement de la cellule.

Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement.
