Type de produit	Capteur photoélectrique (barrage photoélectrique)
Marque	IFM
Modèle	OGE703 (récepteur) / OGS7xx (émetteur)
Alimentation	10...36 V DC
Sortie	PNP, 200 mA
Raccordement électrique	Broche 1 : L+, Broche 3 : L-, Broche 4 : charge (si PNP)
Indicateurs LED	Émetteur : LED verte (opérationnel) ; Récepteur : LED jaune (sortie commutée)
Fonctions principales	Détection sans contact d’objets et matières
Montage	Fixation par dispositif, orientation correcte requise
Entretien et nettoyage	Nettoyer les panneaux transparents ; ne pas utiliser de solvants
Réparabilité	Aucun composant réparable par l’utilisateur ; ne pas ouvrir le boîtier
Sécurité laser	Laser visible classe 1 (EN/CEI 60825-1)
Homologations	cULus, CE
Température de fonctionnement	Non spécifiée, usage typique en intérieur
Protection	Non spécifiée, boîtier plastique scellé

FOIRE AUX QUESTIONS - OGE703 IFM

Comment installer le capteur OGE703 ?

Fixez le récepteur (OGE703) et l'émetteur (OGS7xx) à l'aide de dispositifs de fixation. Orientez l'émetteur vers le récepteur pour une portée maximale.

Comment raccorder électriquement l'appareil ?

Alimentation 10-36 V DC. Broche 1 : L+, broche 3 : L-, broche 4 : charge (PNP). Récepteur uniquement. Mettez l'installation hors tension avant le raccordement.

Quelle est la portée du barrage photoélectrique ?

La portée dépend du modèle. Consultez la fiche technique sur le site IFM (www.ifm.com) pour la valeur exacte de l'OGE703.

Que signifient les LED sur l'appareil ?

Émetteur : LED verte allumée si l'appareil est opérationnel. Récepteur : LED jaune allumée lorsque la sortie est commutée (objet détecté).

Comment nettoyer le capteur ?

Nettoyez les panneaux transparents devant la lentille avec un chiffon doux. N'utilisez pas de solvants ou produits agressifs qui pourraient abîmer le plastique.

Puis-je réparer moi-même le capteur ?

Non. Le boîtier ne contient aucune pièce réparable par l'utilisateur. N'essayez pas de l'ouvrir. Contactez IFM pour toute réparation.

Le capteur utilise-t-il un laser dangereux ?

Non. L'appareil est un laser de classe 1, sans danger dans des conditions d'utilisation normales. Respectez les consignes de sécurité pour éviter une exposition à un rayonnement dangereux.

Quelles sont les conditions d'alimentation requises ?

Alimentation selon EN 50178, tension 10-36 V DC. Raccordez l'émetteur et le récepteur séparément (émetteur : broche 1 L+, broche 3 L- ; récepteur : broche 1 L+, broche 3 L-, broche 4 charge).

Comment vérifier le bon fonctionnement ?

Après installation, mettez sous tension. Vérifiez que la LED verte de l'émetteur est allumée. Testez la détection d'un objet : la LED jaune du récepteur doit s'allumer.

L'appareil est-il compatible avec les systèmes de sécurité ?

Oui, il peut être utilisé dans des applications de détection. Respectez les normes nationales et internationales d'installation électrique. L'alimentation doit être conforme à EN 50178.

MODE D'EMPLOI OGE703 IFM

Notice d'utilisation Barrage photoélectrique

OGE7xx / OGS7xx

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Selon la homologation culus

Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peut être la cause d'une exposition à un rayonnement dangereux.

Lumière laser visible ; APPAREIL A LASER DE CLASSE 1.

EN/CEI 60825-1 : 2007 et EN/CEI 60825-1 : 2014 est conforme à 21 CFR

Part 1040 à l'exception des déviations suivantes Laser Notice No. 50, juin 2007

Position de l'étiquette du produit Etiquette supplémentaire

3 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée ("range") : www.ifm.com → Select your country → Fiche technique :

p. ex. OGE702.

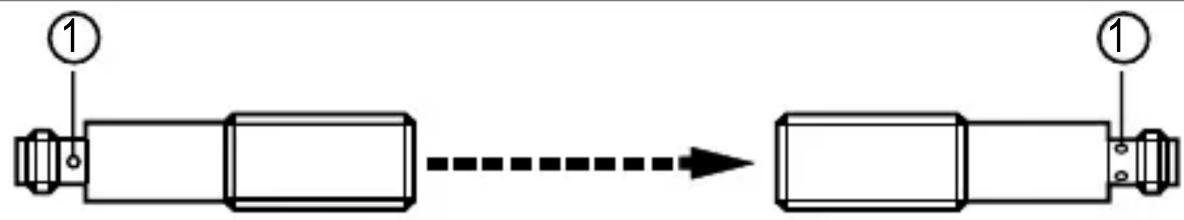

4 Montage

▶ Fixer le récepteur (OGE7xx) à l'aide d'un dispositif de fixation. ▶ Orienter l'émetteur (OGS7xx) vers le récepteur et le fixer de la même manière.

La portée maximale n'est atteinte qu'en cas d'orientation correcte.

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. ▶ Alimentation selon EN 50178.

▶ Mettre l'installation hors tension.

▶ Raccorder l'appareil comme suit :

Émetteur (OGS7xx) DC

Récepteur (OGE7xx) DC PNP

broche 1 = L+ (10...36 V DC)

(broche 2 : non raccordée)

broche 3 = L-

(broche 4 : non raccordée)

broche 1 = L+ (10...36 V DC)

(broche 2 : non raccordée)

broche 3 = L-

broche 4 : charge (PNP, 200 mA)

6 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

Émetteur : la LED verte est allumée si l'appareil est opérationnel. Récepteur : La LED jaune est allumée lorsque la sortie est commutée.

7 Maintenance, réparation et élimination

▶ Dégager les panneaux transparents situés devant la lentille de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer la matière plastique. ▶ Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.
