Type de produit	Capteur photoélectrique
Marque	IFM
Modèle	OC5229
Technologie	Réflexion directe avec suppression de l'arrière-plan
Fonction principale	Détection sans contact d'objets et matières
Portée	Réglable par potentiomètre (voir étiquette pour valeurs exactes)
Alimentation	10-30 V CC (typique IFM)
Raccordement	4 fils : BN (brun), BU (bleu), BK (noir), WH (blanc)
Sortie	Signal de commutation (type non spécifié)
Indication LED	Allumée en réception de lumière (objet détecté) ; clignote si réception détériorée
Suppression de l'arrière-plan	Oui, intégrée
Réglage	Potentiomètre : régler portée min, objet détecté, portée max, puis position moyenne
Montage	Orienter vers objet, fixer avec équerre
Mouvement de l'objet	Transversal par rapport à la lentille recommandé
Entretien	Nettoyer les lentilles sans solvants ni produits abrasifs
Sécurité	Mettre l'installation hors tension avant le raccordement
Matériau de la lentille	Plastique
Informations générales	Notice disponible en plusieurs langues sur demande

FOIRE AUX QUESTIONS - OC5229 IFM

Comment raccorder électriquement le capteur OC5229 ?

Avant tout raccordement, mettez l'installation hors tension. Connectez les fils selon les couleurs : BN (brun) pour l'alimentation positive, BU (bleu) pour le négatif, BK (noir) pour la sortie de commutation, WH (blanc) pour la fonction supplémentaire (selon modèle). Respectez les indications de l'étiquette du capteur.

Que signifie la LED qui clignote ?

La LED clignote si la réception de lumière se détériore, par exemple à cause de salissures sur les lentilles ou d'un mauvais alignement. Nettoyez les lentilles ou réalignez le capteur.

Comment régler la portée du capteur ?

Utilisez le potentiomètre : commencez par régler la portée minimum, puis placez l'objet dans la zone de détection et augmentez la portée jusqu'à ce que la LED s'allume (objet détecté). Retirez l'objet, la LED s'éteint. Augmentez encore jusqu'à ce que la LED se rallume (arrière-plan détecté). Enfin, réglez le potentiomètre à une position moyenne entre ces deux valeurs.

Comment nettoyer les lentilles du capteur ?

Les lentilles en plastique doivent être nettoyées régulièrement avec un chiffon doux et sec. N'utilisez jamais de solvants ni de produits abrasifs qui pourraient endommager les lentilles.

Quelle tension d'alimentation est requise ?

Le capteur fonctionne typiquement sous une tension continue de 10 à 30 V. Vérifiez les spécifications exactes sur l'étiquette du produit.

Que faire si le capteur ne détecte pas d'objet ?

Vérifiez d'abord l'alimentation et les connexions. Assurez-vous que les lentilles sont propres et que l'alignement est correct. Le mouvement de l'objet doit être transversal par rapport à la lentille. Ajustez la portée à l'aide du potentiomètre.

Ce capteur peut-il détecter des objets transparents ?

Ce capteur à réflexion directe peut détecter certains objets transparents, mais la détection est moins fiable que pour des objets opaques. Pour une détection optimale, utilisez de préférence un capteur à fibre optique ou à barrière.

Quelle est la portée maximale du capteur ?

La portée dépend de l'objet et des réglages. Consultez l'étiquette sur le capteur pour les valeurs typiques. En général, la portée est réglable de quelques centimètres à plusieurs mètres selon les modèles.

Comment fixer le capteur ?

Utilisez une équerre de fixation (non fournie). Orientez le capteur en direction de l'objet à détecter et fixez-le solidement. Veillez à ce que le mouvement de l'objet soit transversal par rapport à la lentille.

Le capteur est-il étanche ou résistant à l'eau ?

Les spécifications d'étanchéité ne sont pas fournies dans la notice. Pour une utilisation en environnement humide, protégez le capteur de l'humidité et consultez la fiche technique du fabricant pour les indices de protection (IP).

MODE D'EMPLOI OC5229 IFM

Montageanleitung Installation Instructions Notice de Montage

efector200

Système réflexion directe avec suppression de l'arrière-plan

Fonctionnement et caractéristiques

Le système réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Portée : voir l'étiquette.

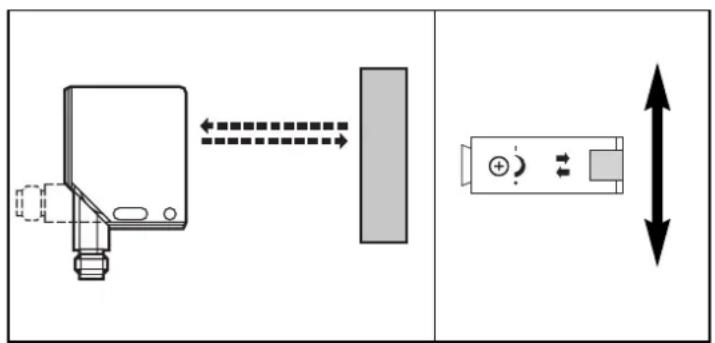

Montage

Orienter le système réflexion directe en direction de l'objet à détecter et le fixer avec une équerre de fixation.

Le mouvement des objets à détecter doit être transversal par rapport à la lentille de la cellule. En cas d'autres directions de mouvement, on devrait préalablement vérifier le bon fonctionnement.

Raccordement électrique

4 Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique. Raccordement strictement selon les indications de l'étiquette. Couleurs des fils: BN = brun, BU = bleu, BK = noir, WH = blanc.

Proceder comme suit:

Procéder comme suit:

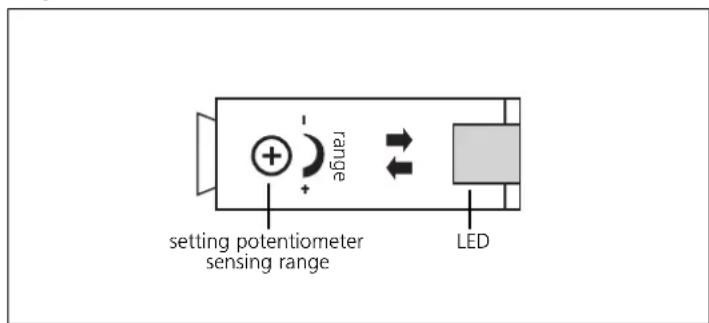

1. Régler le potentiomètre à la portée minimum
2. Poser l'objet à détecter dans la zone de détection
3. Augmenter la portée jusqu'à ce que la LED brille (= valeur minimum, objet détecté)
4. Enlever l'objet de la zone de détection (LED s'éteint)
5. Augmenter la portée jusqu'à ce que la LED brille (= valeur maximum, arrêté-plan détecté)
6. Réglement de la portée à une position moyenne entre les valeurs minimum et maximum

Fonctionnement

Vérifier le bon fonctionnement de la cellule.

-La LED brille en cas de réception de lumière (objet détecté). -La LED clignote si la réception se détériore (p. ex. salissures sur les lentilles ou mauvais alignement).

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.
