OR0006 - Capteur photoélectrique IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	OR0006
Type de produit	Capteur photoélectrique (barrage)
Fonction principale	Détection sans contact d'objets et matières, signal de commutation
Portée	2 m
Raccordement	Fils RD et WH sur bornes 1-6 (schéma fourni)
Amplificateur compatible	OV110 et OV310
Alimentation	Via amplificateur, selon EN50178
Sécurité électrique	Mettre l'installation hors tension avant raccordement

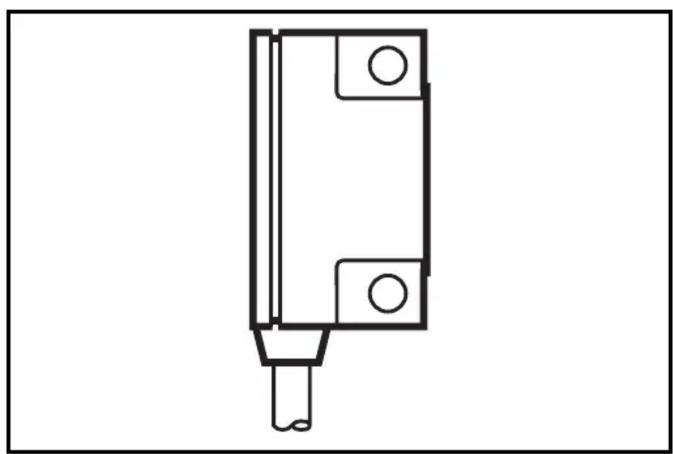

Montage du récepteur	Récepteur (ORE-V) avec équerre de fixation
Montage de l'émetteur	Émetteur (ORS-V) orienté vers le récepteur
Orientation optimale	Orientation précise pour portée maximale
Vérification	Contrôler le bon fonctionnement de la cellule après montage
Entretien	Nettoyer les lentilles pour éviter tout encrassement
Type de détection	Sans contact, par interruption du faisceau
Sortie	Signal de commutation via amplificateur
Nature du signal	Présence d'objet = commutation
Domaines d'application	Industrie, détection d'objets et matières

FOIRE AUX QUESTIONS - OR0006 IFM

Comment raccorder le capteur OR0006 ?

Suivez le schéma de raccordement fourni : fil RD (rouge) vers bornes 1-3 et fil WH (blanc) vers bornes 4-6 de l'amplificateur OV110 ou OV310. Mettez l'installation hors tension avant le raccordement.

Quelle est la portée maximale du capteur ?

La portée est de 2 mètres dans des conditions optimales d'orientation.

Quels amplificateurs sont compatibles avec l'OR0006 ?

L'OR0006 est conçu pour être raccordé aux amplificateurs IFM OV110 ou OV310.

Comment orienter l'émetteur et le récepteur ?

Montez le récepteur (ORE-V) avec l'équerre de fixation. Orientez l'émetteur (ORS-V) directement en direction du récepteur pour garantir une commutation sûre. Une orientation précise est nécessaire pour une portée optimale.

Comment nettoyer le capteur photoélectrique ?

Nettoyez régulièrement les lentilles du capteur avec un chiffon doux et sec pour éviter tout encrassement qui pourrait altérer les performances.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez d'abord l'orientation de l'émetteur vers le récepteur. Assurez-vous que les lentilles sont propres et que l'amplificateur est correctement raccordé. Contrôlez également l'alimentation selon EN50178.

Le capteur OR0006 est-il compatible avec une alimentation 24V ?

L'alimentation est fournie via l'amplificateur compatible (OV110 ou OV310) qui respecte la norme EN50178. Consultez la notice de l'amplificateur pour les tensions autorisées.

Quelle est la fonction principale du capteur OR0006 ?

Il détecte sans contact la présence d'objets et de matières dans son faisceau et émet un signal de commutation via l'amplificateur.

Puis-je utiliser le capteur sans amplificateur ?

Non, le capteur OR0006 est un barrage photoélectrique qui nécessite un amplificateur externe (OV110 ou OV310) pour fonctionner et fournir le signal de sortie.

Comment monter le capteur ?

Utilisez l'équerre de fixation fournie pour monter le récepteur (ORE-V) et l'émetteur (ORS-V) sur une surface stable. Orientez l'émetteur exactement en direction du récepteur.

MODE D'EMPLOI OR0006 IFM

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent en liaison avec le boîtier électronique des objets et des matières sans contact et indiquent leur présence par un signal de commutation.

• Pour raccordement à l'amplificateur OV110 ou OV310.
• Portée (r) : 2m.

Raccordement électrique

Alimentation selon EN50178. Mettre l'installation hors tension avant le raccordement de la cellule.

Raccordement comme suit :

OV 110 OV 310


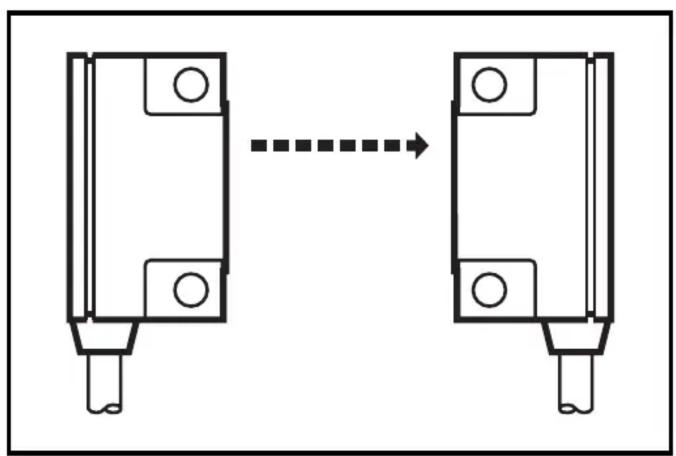

Monter le récepteur (forme ORE-V) avec l'équerre de fixation. Orienter l'émetteur (forme ORS-V) en direction du récepteur (une commutation sûre de l'amplificateur doit être garantie) et le fixer de la même manière.

Portée optimale seulement avec orientation précise.

Vérifier le bon fonctionnement de la cellule.

Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement.
