Type de produit	Barrage photoélectrique laser
Marque	IFM
Modèle	OJ5040
Catégorie	Capteur photoélectrique
Alimentation	10-30 V DC (selon EN 50178)
Sortie	PNP ou NPN, programmable (éclairement/obscurcissement)
Type de lumière	Laser visible, classe 1 (CEI 60825-1:2007)
Diamètre du spot	Très petit, fortement focalisé
Montage	Clip de fixation fourni, orientation précise nécessaire
Raccordement	Câble 4 conducteurs (L+, L-, Teach, sortie)
Réglages	Teach par bouton ou fil (broche 2) : sensibilité, fonction sortie, verrou électronique
Affichages	LED verte (marche), jaune (sortie active), rouge (défaut)
Entretien	Nettoyer lentilles avec produit non abrasif, éviter solvants
Sécurité	Laser classe 1, boîtier non ouvrable, attention rayonnement si usage non conforme
Réparabilité	Aucune pièce réparable par l'utilisateur
Accessoires recommandés	Équerres de réglage fin E20975 (frontal) ou E20976 (latéral)

FOIRE AUX QUESTIONS - OJ5040 IFM

Comment régler la sensibilité du capteur OJ5040 ?

Pour régler la sensibilité, passez en mode programmation en appuyant environ 2 secondes sur le bouton jusqu'à ce que la LED rouge clignote. Ensuite, placez l'objet dans le faisceau et appuyez une fois (étape 2), puis retirez l'objet et appuyez à nouveau (étape 3). Les LED jaune et verte clignotent en alternance pendant la procédure. Après la dernière impulsion, la LED verte s'allume pour indiquer la fin du réglage.

Que faire si la LED rouge clignote après un réglage ?

Si la LED rouge clignote après le réglage de sensibilité (étape 3), cela signifie que le réglage n'a pas pu être effectué correctement, probablement parce que les signaux d'éclairement et d'obscurcissement sont trop proches. Vérifiez l'alignement du capteur et réessayez. Si le problème persiste, nettoyez les lentilles.

Comment changer la fonction de sortie entre éclairement et obscurcissement ?

Pour inverser la logique de sortie, maintenez le bouton enfoncé pendant 10 secondes. Après 2 secondes, la LED rouge clignote rapidement, puis les LED jaune et verte clignotent en alternance. Après 10 secondes, toutes les LED s'éteignent, indiquant le changement de fonction. La même opération peut être effectuée via le fil teach (broche 2).

Comment monter correctement le capteur OJ5040 ?

Fixez d'abord le récepteur (OJELxx) à l'aide d'un dispositif de fixation. Orientez ensuite l'émetteur (OJSLxx) vers le récepteur et fixez-le. Utilisez le clip de fixation fourni en le serrant avec les vis, puis glissez l'appareil jusqu'au clic. Pour un alignement précis, utilisez les équerres de réglage fin E20975 (frontal) ou E20976 (latéral). Évitez les fortes vibrations.

Quel type d'alimentation électrique faut-il pour le capteur ?

L'appareil nécessite une alimentation en tension continue (DC) conforme à la norme EN 50178. La tension typique est de 10-30 V DC. Le raccordement doit être effectué par un électricien qualifié. Les broches sont : 1 (L+), 2 (Teach), 3 (L-), et 4 (sortie) selon le schéma de câblage.

Comment verrouiller les réglages pour éviter toute modification ?

Utilisez le verrou électronique en activant le fil teach (broche 2) pendant 15 à 20 secondes. Pour activer, reliez le fil teach à L+ (broche 1) pour les versions PNP ou à L- (broche 3) pour les versions NPN. La même procédure permet de déverrouiller. Une fois verrouillé, les réglages ne peuvent plus être modifiés.

Le capteur ne détecte pas les objets transparents, que faire ?

Le réglage de sensibilité est particulièrement important pour les objets transparents ou de petite taille. Utilisez la procédure de réglage avec un objet stationnaire (section 7.1) ou dynamique (section 7.2). Si le problème persiste, nettoyez les lentilles et vérifiez l'alignement. Vous pouvez également essayer de régler la sensibilité maximale en interrompant le faisceau et en appuyant deux fois sur le bouton.

Que signifient les différentes LED sur le capteur ?

LED verte allumée : appareil opérationnel. LED jaune allumée : sortie commutée. LED rouge allumée : perturbation (ex. déréglage, encrassement). LED jaune et rouge clignotent en alternance à 2 Hz : sortie en court-circuit. À 1 Hz : perturbation interne (sortie non commutée).

Comment nettoyer les lentilles du capteur ?

Dégagez les lentilles de l'appareil de tout encrassement en utilisant un chiffon doux et non abrasif. N'utilisez pas de solvants ou de produits chimiques qui pourraient abîmer la matière plastique du boîtier. Un nettoyage régulier assure un fonctionnement fiable.

Où trouver la fiche technique complète du OJ5040 ?

La fiche technique complète, les données techniques et les informations supplémentaires sont disponibles sur le site web d'IFM : www.ifm.com. Sélectionnez votre pays puis recherchez le modèle OJ5040 dans la section 'Fiche technique'.

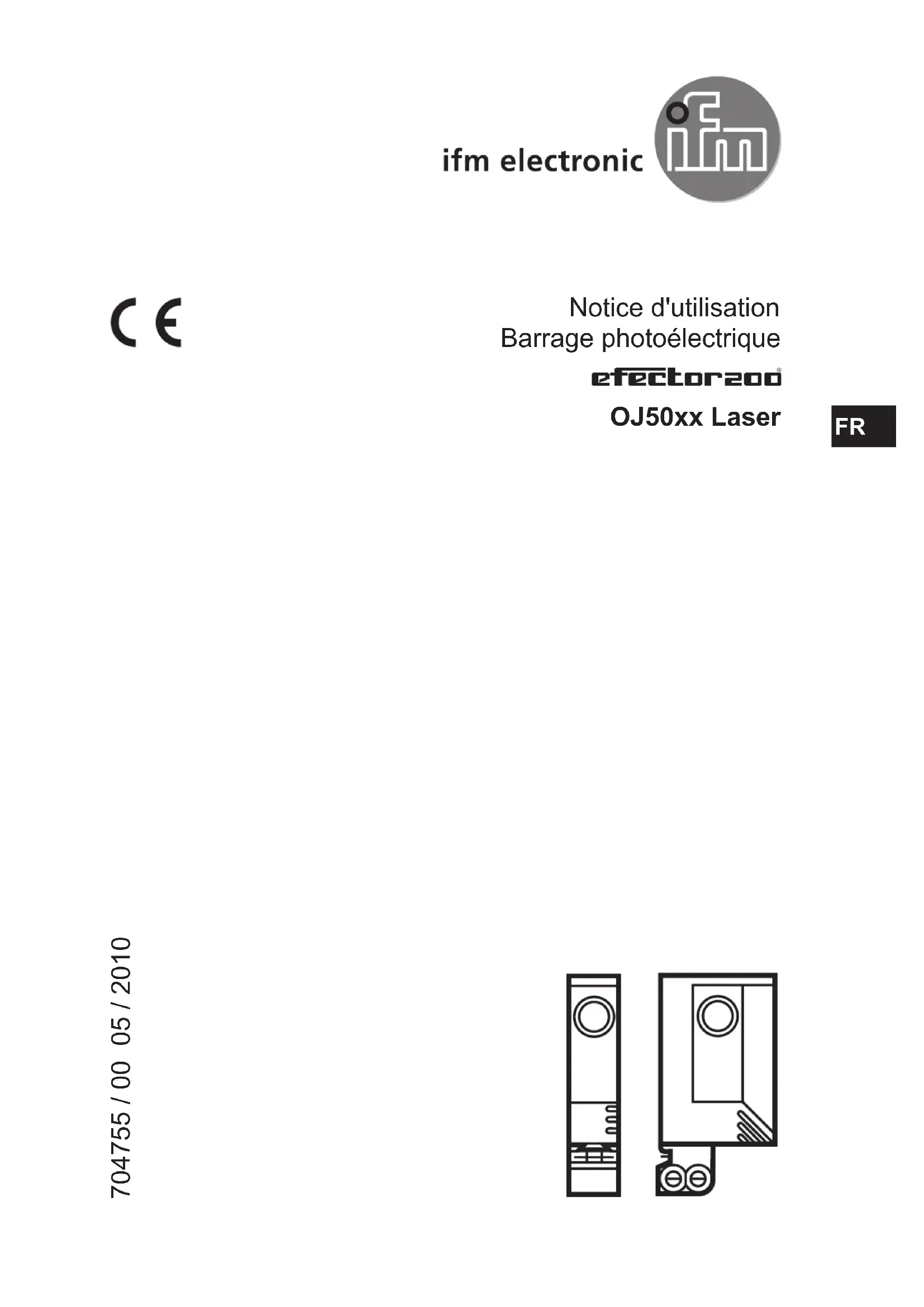

MODE D'EMPLOI OJ5040 IFM

Notice d'utilisation

Barrage photoélectrique

efector200

OJ50xx Laser

704755 / 00 05 / 2010

1 Remarque préliminaire....3 1.1 Symboles utilisés....3 2 Consignes de sécurité....3 3 Fonctionnement et caractéristiques....4 4 Montage....4 4.1 Montage du clip de fixation fourni 5 5 Raccordement électrique....6 6 Mise en service....6 7 Réglages.... 7 7.1 Réglage de la sensibilité pour des objets stationnaires*....7 7.2 Réglage de la sensibilité pour des objets en mouvement*....8 7.3 Réglage de la sensibilité maximale* 9 7.4 Verrou électronique....9 7.5 Programmation de la fonction de sortie*......9 8 Fonctionnement....10 9 Maintenance, réparation et élimination....10

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

Selon cULus

Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peut être la cause d'une exposition à un rayonnement dangereux.

Lumière laser visible ; APPAREIL À LASER DE CLASSE 1.

CEI 60825-1 : 2007

Conforme à 21 CFR Part 1040.10 à l'exception des déviations suivantes

Laser Notice No. 50, juin 2007.

Position de l'étiquette du produit Panneau indicateur

3 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée ("range") : → étiquette.

4 Montage

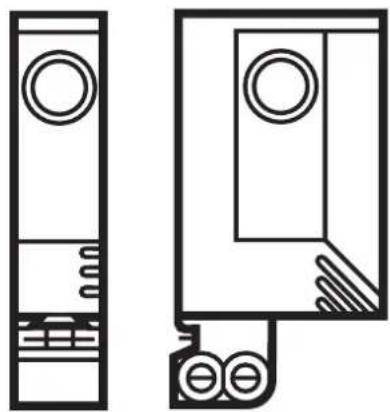

Version side Version front

Récepteur Émetteur Récepteur Émetteur

bouton de réglage (sur l'émetteur sans fonction)2:

* Dans les paragraphes suivants, le montage et le réglage sont décrits à l'aide de la version front.

Les fonctions des appareils avec version side sont identiques.

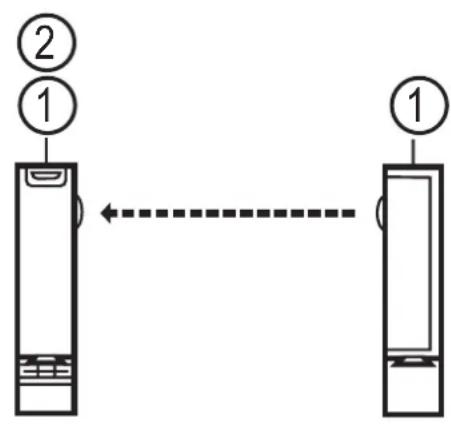

Fixer le récepteur (OJELxx) à l'aide d'un dispositif de fixation.

Orienter l'émetteur (OJSLxx) vers le récepteur et le fixer de la même manière. ▶ La portée maximale n'est atteinte qu'en cas d'orientation correcte.

Fixer l'appareil de manière à ce que la position de montage ne puisse pas changer (éviter les fortes vibrations !).

Les appareils laser avec un très petit diamètre du spot lumineux sont fortement focalisés ; de très faibles changements de la position peuvent ainsi mener à un déréglage.

La position optique du faisceau laser peut s'infléchir légèrement de l'axe mécanique. Pour cette raison, l'emploi des équerres de fixation réglage fin E20975 (détection frontale) ou E20976 (détection latérale) est recommandé.

4.1 Montage du clip de fixation fourni

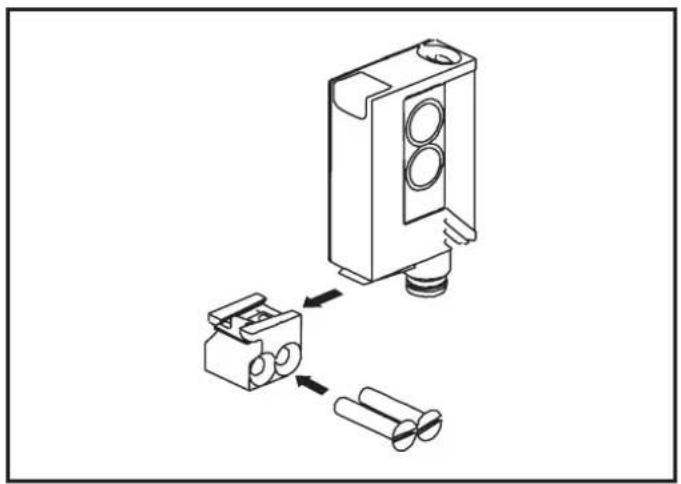

▶ Serrer le clip de fixation avec les vis fournies et glisser l'appareil dans le guide du clip jusqu'au clic du ressort.

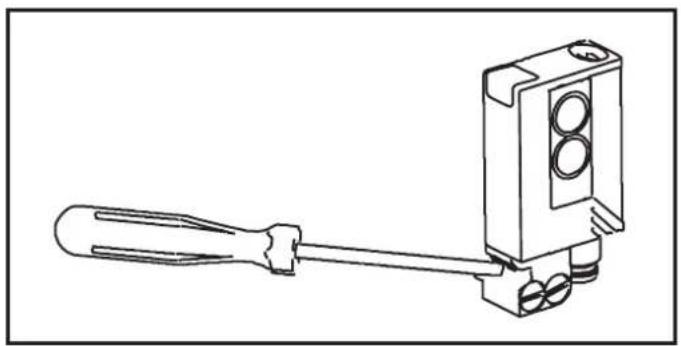

Pour desserrer l'appareil, appuyer le ressort vers le bas à l'aide d'un tournevis et enlever l'appareil du clip de fixation.

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension. ▶

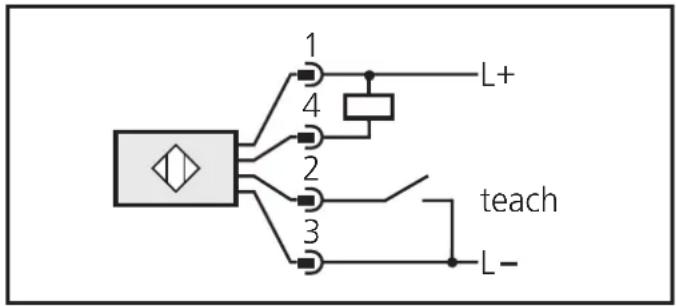

Raccorder l'appareil comme suit : ▶

Récepteur DC PNP Récepteur DC NPN

Emetteur DC

Programmation de la fonction de sortie par bouton de réglage ou fil teach ( → 7.5 Programmation de la fonction de sortie).

6 Mise en service

Le barrage photoélectrique est opérationnel sans réglages supplémentaires (plug and play) et est réglé à la portée maximale. Cela signifie que le barrage photoélectrique opère avec la capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si un objet partiellement transparent ou un petit objet est à détecter.

7.1 Réglage de la sensibilité pour des objets stationnaires

1	Passer l'appareil dans le mode programmation. Appuyer pendant env. 2 s jusqu'à ▶ ce que la LED rouge clignote.
	La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. >L'appareil est en mode de programmation. >

2	Régler la sensibilité avec l'objet. Appuyer 1 x. ▶
	Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en > alternance.

3	Réglage de la sensibilité sans objet. Appuyer 1 x. ▶
	Les LED jaune et verte s'éteignent pendant env. 1 s. >Après environ 3 s, la LED verte est allumée. >L'appareil est en mode de fonctionnement. >

Les réglages 2 et 3 peuvent aussi être effectués dans l'ordre inverse.

La sensibilité peut également être réglée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante. Information : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. Si le bouton de réglage n'est pas touché pendant 15 min lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

7.2 Réglage de la sensibilité pour des objets en mouvement

1	Passer l'appareil dans le mode programmation.Appuyer pendant env. 2 s jusqu'àce que la LED rouge clignote.
	La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. >L'appareil est en mode de programmation. >
2	Faire passer les objets dans la zone de détection de la lentille pendant la mesure ▶ (env. 1 s) (nombre des objets entre min. 8 Hz et fréquence de commutation max.).Appuyer 1 x. ▶

Information : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. Si le bouton de réglage n'est pas touché pendant 15 min lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

7.3 Réglage de la sensibilité maximale

Passer l'appareil dans le mode programmation (→ étape 1).

Interrompre le faisceau. ▶

Appuyer 2 x sur le bouton de réglage (→ étapes 2 et 3). ▶

La sensibilité maximale peut également être réglée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

7.4 Verrou électronique

Pour verrouiller, le fil teach est activé pendant env. 15 s à 20 s.*

Pour déverrouiller, le fil teach est activé de nouveau pendant env. 15 s à 20 s.*

Pour activer la fonction, le fil teach (broche 2 / WH) est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

7.5 Programmation de la fonction de sortie*

Appuyer pendant 10 s.

Après 2 s la LED rouge commence à > clignoter rapidement.Ensuite, les LED jaune et verte clignotent > en alternance.Après 10 s toutes les LED s'éteignent, la > fonction de sortie a changé d'éclairement à obscurcissement (ou vice versa).

La fonction de sortie peut également être programmée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

8 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

Affichage par LED.

LED verte allumée L'appareil est opérationnel.
LED jaune allumée Sortie commutée.
LED rouge allumée	Perturbation lors de la détection de l'objet, par ex. déréglage, encrassement des lentilles
LED jaune + rouge	Clignotent en alternance, 2 Hz : sortie court-circuitée.Clignotent en alternance, 1 Hz : perturbation interne.(sortie non commutée).

9 Maintenance, réparation et élimination

Dégager les lentilles de l'appareil de tout encrassement.

Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient ▶ abîmer la matière plastique.

Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
