OS5017 - Capteur photoélectrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur photoélectrique
Marque	IFM
Modèle	OS5017
Catégorie	Capteur photoélectrique
Tension d'alimentation DC	10-55 V DC (ondulation résiduelle incluse)
Tension d'alimentation AC/DC	20-250 V AC/DC, 45-65 Hz
Courant de sortie	250 mA (protégé contre courts-circuits et surcharges en DC)
Type de sortie	Transistor PNP/NPN (DC); semiconductor (AC/DC)
Fonctions de temps	Temporisation à l'enclenchement, au déclenchement, impulsion
Programmation	Par pont de programmation (ouvert/fermé)
Signal de sortie	Objet présent/absent, sortie commutée/bloquée
Dimensions (estimation)	M18 x 1 filetage, longueur 70 mm
Poids (estimation)	150 g
Matériau du boîtier	Acier inoxydable (typique)
Indice de protection	IP67 (typique)
Température de fonctionnement	-25°C à +80°C (estimation)
Fonctions principales	Détection optique d'objets, sortie commutable, temporisations réglables
Entretien et nettoyage	Nettoyez la lentille avec un chiffon doux et non abrasif
Sécurité	Respecter les tensions nominales ; déconnecter l'alimentation avant entretien
Pièces détachées et réparabilité	Aucune pièce détachable ; appareil non réparable, remplacer en cas de défaut
Informations générales	Notice disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - OS5017 IFM

Comment brancher le capteur OS5017 ?

Le capteur peut être alimenté en DC (10-55 V) ou AC/DC (20-250 V). Respectez le brochage indiqué sur l'appareil. La sortie est à transistor PNP/NPN (DC) ou semiconductor (AC/DC).

Comment programmer la temporisation ?

La programmation se fait par pont de programmation. Fermé : temporisation à l'enclenchement, au déclenchement ou impulsion. Ouvert : temporisation au déclenchement ou impulsion. Voir le schéma de la notice.

Quelle est la portée de détection ?

La notice ne spécifie pas la portée exacte. En général, les capteurs photoélectriques IFM de cette série ont une portée typique de 0 à 10 mètres selon le réflecteur et l'objet.

Le capteur ne commute pas, que faire ?

Vérifiez l'alimentation, le câblage, et la propreté de la lentille. Assurez-vous que l'objet est dans la portée et que le pont de programmation est correctement positionné. Utilisez un multimètre pour tester la tension de sortie.

Puis-je utiliser le capteur en AC et DC ?

Oui, le modèle OS5017 accepte une alimentation AC/DC de 20 à 250 V. Attention : la sortie en AC/DC est un semiconductor non protégé contre les courts-circuits.

Comment nettoyer le capteur ?

Nettoyez régulièrement la lentille avec un chiffon doux et non abrasif pour éviter les faux signaux. N'utilisez pas de solvants agressifs.

Quelle est la différence entre les sorties PNP et NPN ?

En PNP, la sortie est positive par rapport à la masse (commun). En NPN, la sortie est négative. Le choix dépend du type d'entrée de l'automate ou du relais.

Le capteur est-il protégé contre les inversions de polarité ?

La notice mentionne une protection contre les courts-circuits et surcharges (DC) mais pas explicitement contre les inversions. Il est recommandé de respecter le brochage indiqué.

Comment régler la sensibilité ?

Ce capteur ne dispose pas de réglage de sensibilité manuel. La détection dépend de la distance, de l'objet et du réflecteur (si utilisé). Ajustez la position du capteur ou utilisez un réflecteur adapté.

Où trouver un réflecteur adapté ?

Utilisez des réflecteurs standard IFM ou tout réflecteur rétroréfléchissant. La distance de détection varie selon le réflecteur. Consultez la documentation technique IFM pour les références compatibles.

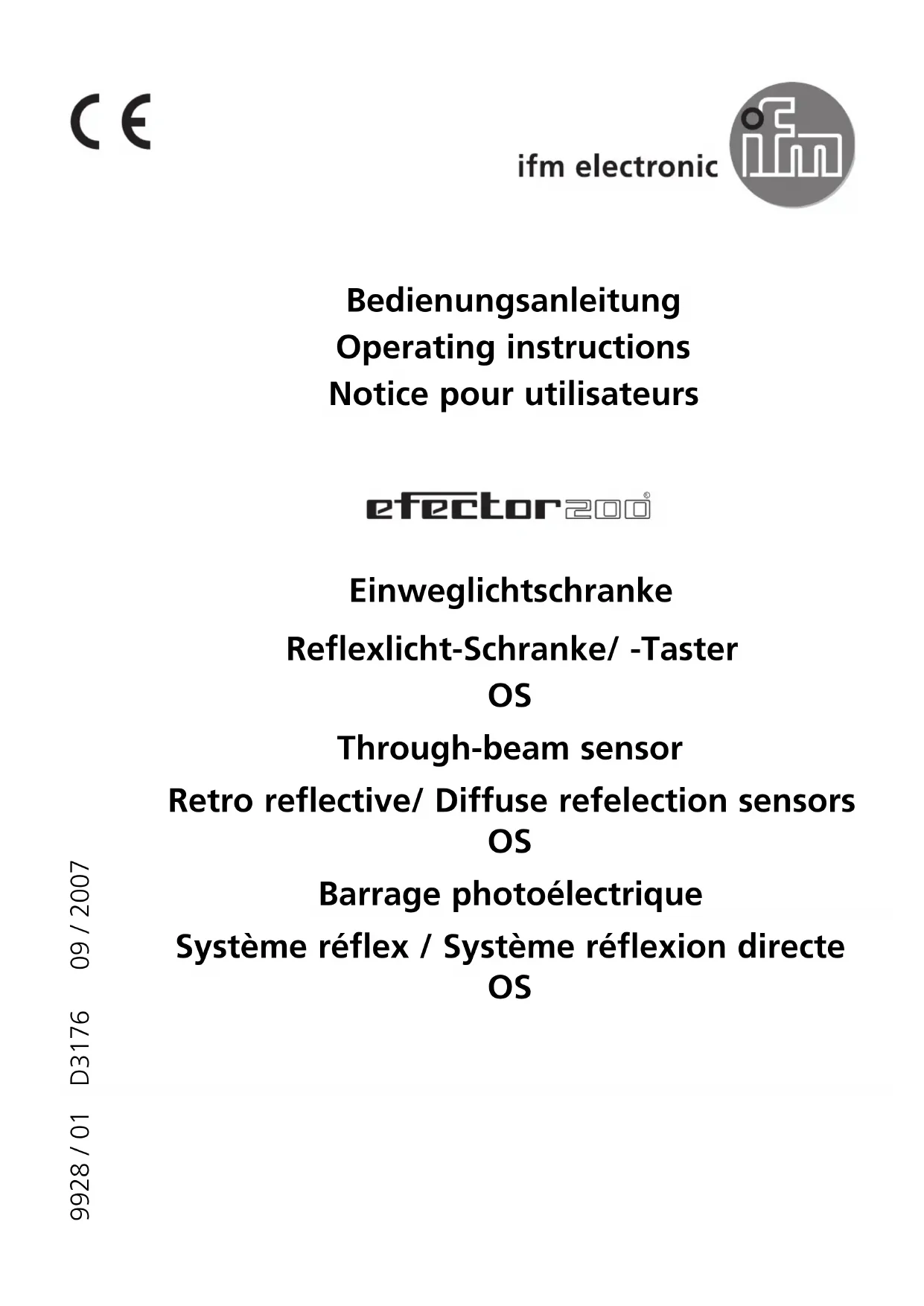

MODE D'EMPLOI OS5017 IFM

efector200®

Données techniques DC

tension d'alimentation: 10-55 V DC, ondulation résiduelle incluse

courant de sortie: 250 mA, protège contre les courts-circuits et surcharges, irréversible

sortie: PNP/NPN transistor

Données techniques ac/dc

tension d'alimentation:

20-250 V AC/DC, 45-65 Hz

courant de sortie:

250 mA AC/DC

sortie:

semiconducteur

(ne pas protégé contre les courts-circuits)

fonction de temps:

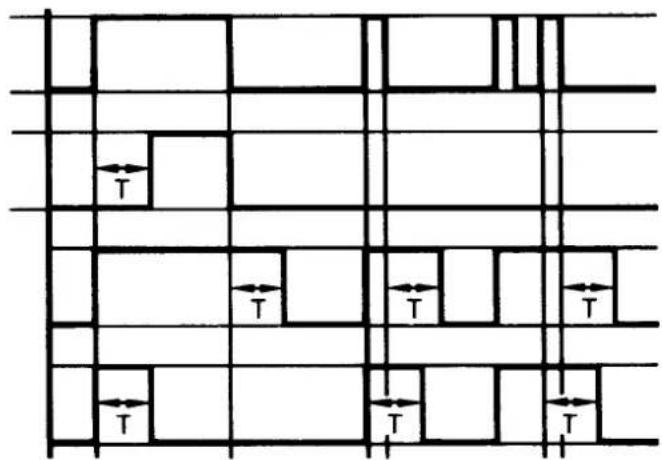

Pont de programmation fermé

signal de détecteur

sortie:

temporisation enclenchement

sortie:

temporisation déclenchement

sortie:

impulsion

objet

présent

objet

absent

sortie

commutée

sortie

bloquée

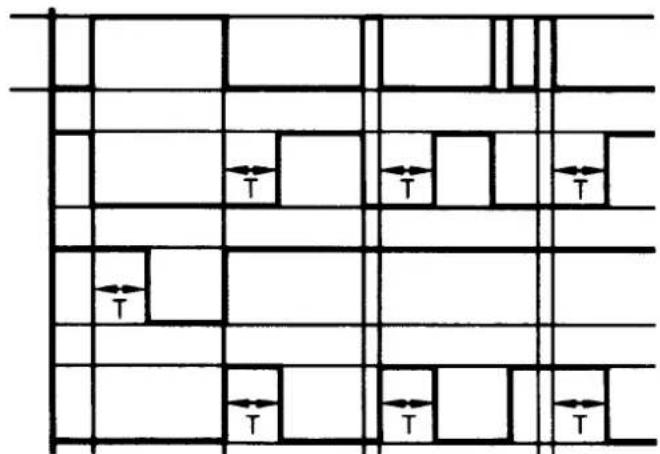

Fonctions de temps pont de programmation ouvert

signal de détecteur

sortie: temporisation déclenchement

sortie: temporisation déclenchement

sortie: impulsion

objet present

objet absent

Programmation de la fonction de sortie

pont de programmation fermé

pont de programmation ouvert

Programmation de la fonction de temps

fonction

fonction

de déclenchement

fonction

d'enclenchement
