Type de produit	Capteur photoélectrique réflexion directe avec suppression de l'avant-plan
Marque	IFM
Modèle	OC5218
Gamme	efector200
Fonction	Détection sans contact d'objets et matières avec signal de commutation
Principe de détection	Interruption du faisceau réfléchi par l'arrière-plan
Portée	Réglable, voir l'étiquette du capteur
Réglage	Potentiomètre de réglage de portée
Indicateur LED	Brille en cas de réception de lumière (arrière-plan détecté), clignote si réception détériorée
Raccordement électrique	BN = brun, BU = bleu, BK = noir, WH = blanc (selon étiquette)
Fixation	Par équerre de fixation
Direction de détection	Mouvement transversal par rapport à la lentille
Entretien	Nettoyage régulier des lentilles, ne pas utiliser de solvants ou produits agressifs
Sécurité	Mettre l'installation hors tension avant raccordement
Conditions de montage	Orienter le capteur pour recevoir la lumière réfléchie de l'arrière-plan
Fonctionnement	Vérifier le bon fonctionnement après installation

FOIRE AUX QUESTIONS - OC5218 IFM

Comment régler la portée du capteur OC5218 ?

Réglez le potentiomètre à la portée maximale, puis réduisez progressivement jusqu'à ce que la LED brille (arrière-plan détecté). Placez ensuite l'objet dans la zone de détection : la LED doit s'éteindre. Ajustez si nécessaire.

Que signifie le clignotement de la LED ?

Un clignotement indique une détérioration de la réception du faisceau, souvent due à des salissures sur les lentilles ou un mauvais alignement. Nettoyez les lentilles ou vérifiez l'alignement du capteur.

Comment nettoyer les lentilles du capteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de solvants ou de produits agressifs qui pourraient endommager les lentilles en plastique.

Quels sont les codes couleurs des fils ?

Les couleurs standard sont : BN = brun (alimentation +), BU = bleu (alimentation -), BK = noir (sortie), WH = blanc (entrée ou fonction selon modèle). Vérifiez l'étiquette du capteur pour le raccordement exact.

Pourquoi la LED ne s'allume-t-elle pas ?

Cela peut être dû à une absence d'alimentation, un mauvais raccordement, ou un arrière-plan non détecté. Vérifiez la tension, les connexions et l'orientation du capteur.

Peut-on utiliser le capteur OC5218 en extérieur ?

Le capteur est conçu pour une utilisation intérieure. Pour une utilisation en extérieur, protégez-le de l'humidité et des salissures excessives. Consultez la notice pour les conditions ambiantes.

Comment monter correctement le capteur ?

Fixez le capteur à l'aide d'une équerre de fixation. Orientez-le de manière à recevoir la lumière réfléchie par l'arrière-plan. Assurez-vous que le mouvement des objets est transversal par rapport à la lentille.

Que faire si le capteur ne détecte pas les objets ?

Vérifiez d'abord que la LED brille sans objet (arrière-plan détecté). Si ce n'est pas le cas, réglez la portée ou nettoyez les lentilles. Assurez-vous aussi que les objets ne sont pas trop petits ou transparents.

Quelle est la portée maximale du capteur ?

La portée exacte est indiquée sur l'étiquette du capteur. Elle est réglable via le potentiomètre. En général, les capteurs de cette série ont une portée de quelques mètres.

Le capteur détecte-t-il les objets transparents ?

Les objets transparents peuvent être détectés s'ils perturbent suffisamment le faisceau réfléchi. Cependant, les performances dépendent de la transparence et de l'épaisseur. Testez dans votre application.

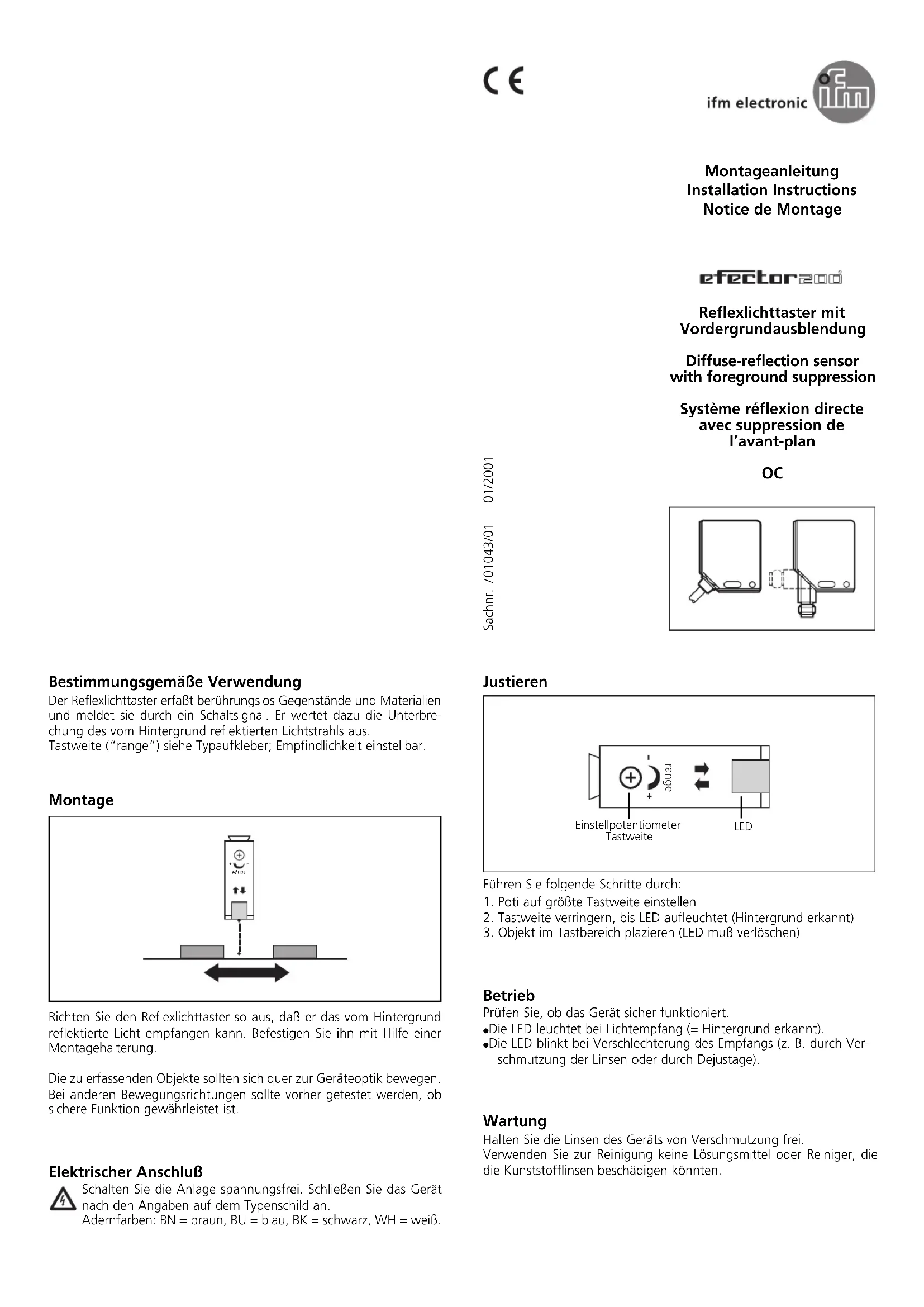

MODE D'EMPLOI OC5218 IFM

Montageanleitung Installation Instructions Notice de Montage

efector200

Système réflexion directe avec suppression de l'avant-plan

Fonctionnement et caractéristiques

Le système réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Ce système exploite l'interruption du faisceau réfléchi par l'arrière-plan. Portée : voir l'étiquette ; portée réglable.

Montage

Orienter le système réflexion directe de sorte qu'il puisse recevoir la lumière réfléchie par l'arrière-plan. Le fixer avec une équerre de fixation.

Le mouvement des objets à détecter doit être transversal par rapport à la lentille de la cellule. En cas d'autres directions de mouvement, on devrait préalablement vérifier le bon fonctionnement.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement strictement selon les indications de l'étiquette. Couleurs des fils: BN = brun, BU = bleu, BK = noir, WH = blanc.

Adjustment

Procéder comme suit: Régler le potentiomètre à la portée maximum

1. Régler le potentiomètre à la portée maximum
2. Réduire la portée jusqu'à ce que la LED brille (arrière-plan détecté)
3. Poser l'objet dans la zone de détection (LED doit s'éteindre)

Fonctionnement

Vérifier le bon fonctionnement de la cellule.

• La LED brille en cas de réception de lumière (= arrière-plan détecté).
• La LED clignote si la réception se détériore (p. ex. salissures sur les lentilles ou mauvais alignement).

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.
