OR0008 - Capteur photoélectrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur photoélectrique / Barrage photoélectrique
Marque	IFM
Modèle	OR0008
Portée	2 m
Amplificateur compatible	OV110, OV310
Alimentation	Selon EN50178 (généralement 24 V CC)
Raccordement électrique	Broches 1-6 selon schéma (RD, WH)
Fonction principale	Détection sans contact d'objets et de matières
Signal de sortie	Signal de commutation
Montage	Équerre de fixation
Émetteur	ORS-V
Récepteur	ORE-V
Entretien	Nettoyer les lentilles régulièrement
Nettoyage	Dégager les lentilles de tout encrassement
Sécurité	Mettre l'installation hors tension avant le raccordement
Informations générales	Utilisation avec amplificateur OV110 ou OV310

FOIRE AUX QUESTIONS - OR0008 IFM

Quel est le type de capteur OR0008 ?

Le OR0008 est un barrage photoélectrique (émetteur/récepteur).

Quelle est la portée du capteur IFM OR0008 ?

La portée est de 2 mètres.

Comment raccorder le capteur OR0008 ?

Raccordez selon le schéma : broches 1-6 (RD et WH). Mettez l'installation hors tension avant.

Quels amplificateurs sont compatibles avec le OR0008 ?

Les amplificateurs OV110 et OV310 sont compatibles.

Comment monter le capteur OR0008 ?

Montez le récepteur et l'émetteur avec l'équerre de fixation. Orientez précisément l'émetteur vers le récepteur.

Quelle est la fonction du OR0008 ?

Il détecte sans contact des objets et matières et fournit un signal de commutation.

Comment entretenir le capteur IFM OR0008 ?

Nettoyez régulièrement les lentilles pour éviter l'encrassement.

Quelles sont les précautions de sécurité ?

Coupez l'alimentation avant tout raccordement. Respectez la norme EN50178.

Quels sont les composants du système OR0008 ?

Le système comprend un émetteur ORS-V et un récepteur ORE-V.

Où trouver la notice complète du OR0008 ?

Téléchargez la notice au format PDF sur notice-facile.com.

MODE D'EMPLOI OR0008 IFM

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent en liaison avec le boîtier électronique des objets et des matières sans contact et indique leur présence par un signal de commutation.

• Pour raccordement à l'amplificateur OV110 ou OV310.
• Portée (r): 2m.

Raccordement électrique

Alimentation selon EN50178. Mettre l'installation hors tension avant le raccordement de la cellulle.

Raccordement comme suit:

OV 110 OV 310


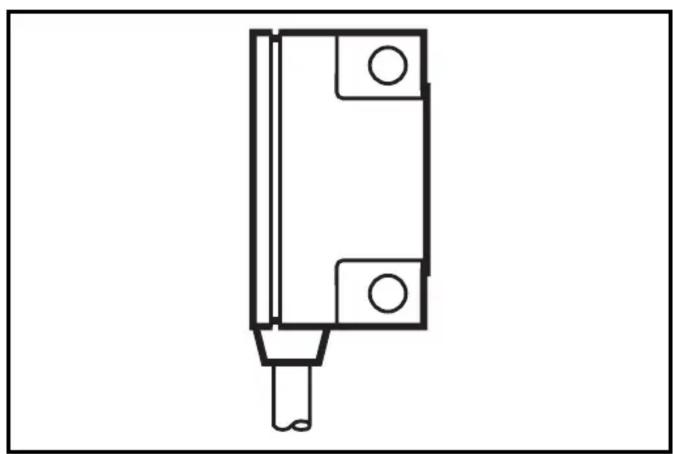

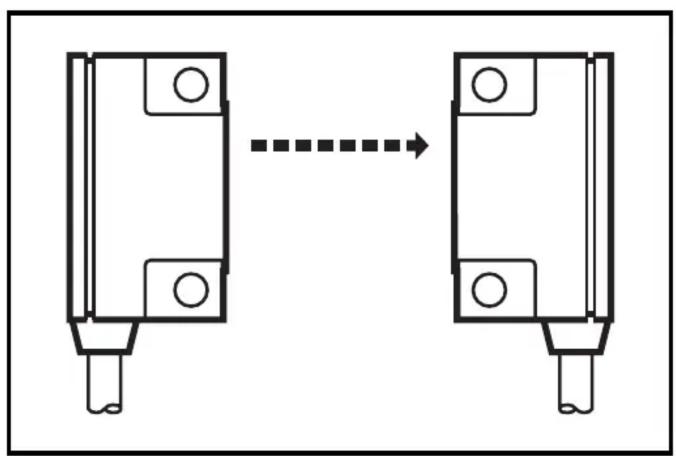

Monter le récepteur (forme ORE-V) avec l'équerre de fixation. Orienter l'émetteur (forme ORS-V) en direction du récepteur (une commutation sûre de l'amplificateur doit être garantie) et le fixer de la même manière.

Portée optimale seulement avec orientation précise.

Vérifier le bon fonctionnement de la cellule.

Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement.
