| Marque | IFM |
| Modèle | OT5027 |
| Type de produit | Capteur photoélectrique (barrage) |
| Portée | 10 m |
| Alimentation | 10 à 30 V CC |
| Sortie | Commutée (NPN/PNP configurable) |
| Indicateur LED vert | Tension d'alimentation présente |
| Indicateur LED jaune | Sortie commutée |
| Réglage de sensibilité | Potentiomètre intégré |
| Raccordement électrique | 3 fils : brun (BN) = +, bleu (BU) = -, noir (BK) = sortie |
| Montage | Sur équerre de fixation orientable |
| Matériau du boîtier | Plastique |
| Protection | IP67 |
| Température de fonctionnement | -25 à 60 °C |
| Dimensions (environ) | 50 x 50 x 20 mm |
| Poids (environ) | 50 g |
| Entretien | Nettoyer les lentilles avec un chiffon doux sans solvant |
| Sécurité | Déconnecter l'alimentation avant raccordement |
| Fonctions principales | Détection sans contact d'objets opaques |
| Réparabilité | Pièces détachées disponibles via le fabricant |
FOIRE AUX QUESTIONS - OT5027 IFM
Questions des utilisateurs sur OT5027 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur photoélectrique au format PDF gratuitement ! Retrouvez votre notice OT5027 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OT5027 de la marque IFM.
MODE D'EMPLOI OT5027 IFM

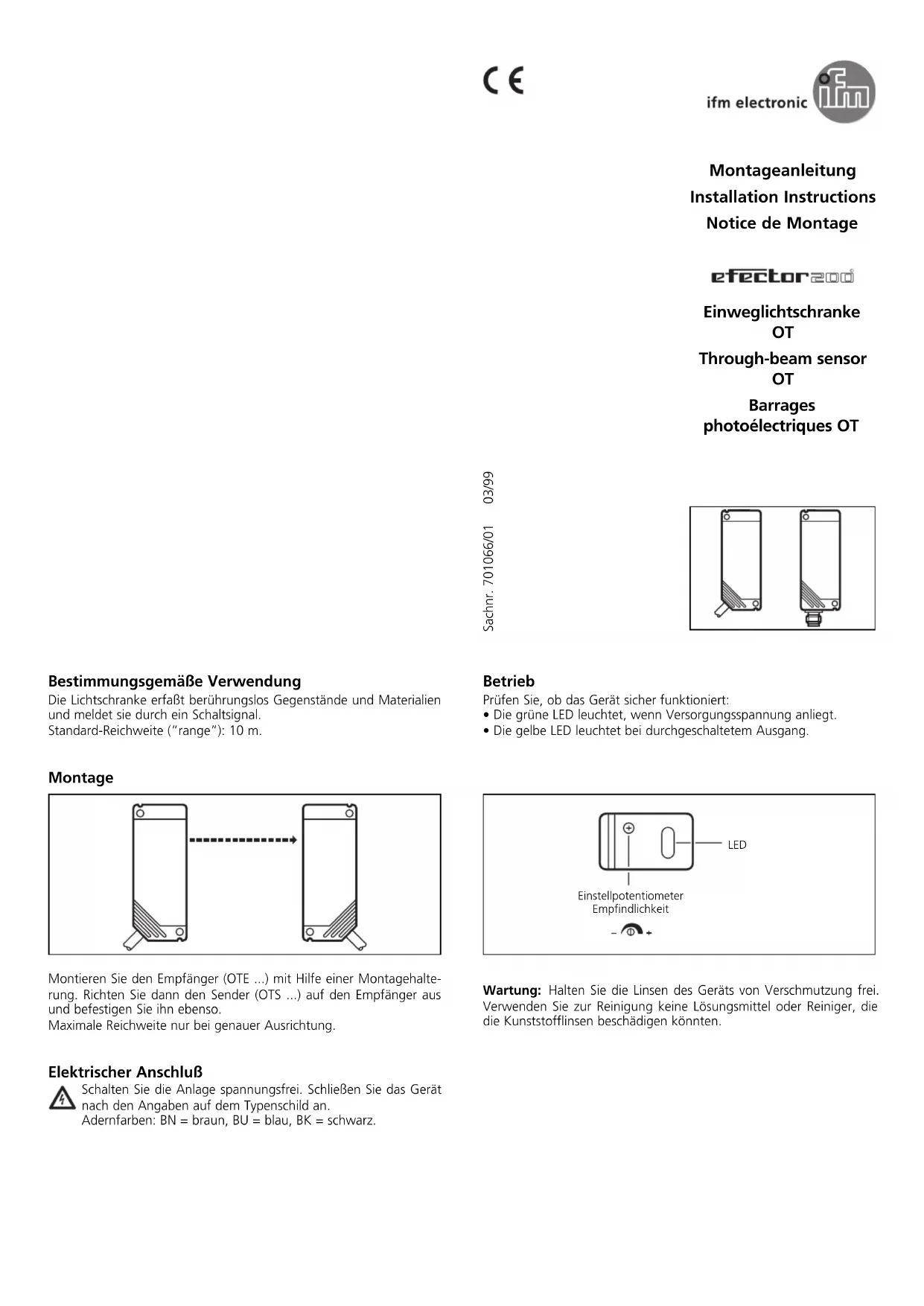

Montageanleitung Installation Instructions Notice de Montage
efector200
Barrages photoélectriques OT

Fonctionnement et caractéristiques
Ces barrages photoélectriques détectent des objets et matières sans contact et indiquent leur présence par un signal de commutation.
Portée standard: 10 m.
Montage
Monter le récepteur (OTE...) avec une équerre de fixation.
Orienter l'émetteur (OTS...) en direction du récepteur et le fixer de la même manière.
Portée optimale seulement avec orientation précise.
Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.
Raccordement strictement selon les indications de l'étiquette.
Couleurs des fils: BN = brun, BU = bleu, BK = noir.
Vérifier le bon fonctionnement de la cellule.
- La LED verte est allumée lorsque la tension d'alimentation est appliquée.
- La LED jaune est allumée lorsque la sortie est commutée.

potentiomètre de réglage de sensibilité

Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.
