IM5095 - Capteur inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif
Marque	IFM
Modèle	IM5095
Fonction principale	Détection sans contact des métaux
Portée nominale (Sn)	Voir étiquette du produit
Portée de travail (Sa)	0 à 0,81 × Sn
Alimentation en tension	10-30 V DC (estimation courante)
Indication LED	LED verte : tension appliquée ; LED rouge (jaune) : sortie commutée
Sortie	Sortie de commutation (normalement ouverte/fermée selon version)
Raccordement électrique	Connecteur orientable ; mettre l’installation hors tension avant raccordement
Type de montage	Non encastré ; visser sur une base de montage
Zone de dégagement	Respecter les distances minimales (fig. 2 à 5)
Distance entre détecteurs (face à face)	8 × Sn
Distance entre détecteurs (côte à côte)	2 × a (a = distance entre faces actives)
Orientation de la face active	Possibilité de rotation (fig. 9-14)
Entretien	Aucun entretien nécessaire ; garder la face active propre et exempte de dépôts métalliques
Nettoyage	Nettoyer avec un chiffon sec si nécessaire
Sécurité	Débrancher l’alimentation avant toute intervention ; utiliser un fusible miniature si spécifié
Réparabilité	Non réparable ; appareil sans entretien

FOIRE AUX QUESTIONS - IM5095 IFM

Comment installer le capteur inductif IM5095 ?

Vissez le détecteur sur une base de montage. Respectez les zones de dégagement et les distances minimales (fig. 2 à 5). Le montage est non encastré. Assurez-vous que le détecteur ne se desserre pas en cas de sollicitation mécanique.

Quelle est la portée nominale de ce capteur ?

La portée nominale (Sn) est indiquée sur l’étiquette du produit. La portée de travail (Sa) est comprise entre 0 et 0,81 × Sn. Ces valeurs sont mesurées avec de l’acier 37.

Comment raccorder électriquement le détecteur ?

Avant tout raccordement, mettez l’installation hors tension. Insérez un fusible miniature si spécifié dans la fiche technique. Vérifiez le bon fonctionnement après un court-circuit.

Que signifient les LED verte et rouge ?

La LED verte indique que la tension d’alimentation est appliquée. La LED rouge (ou jaune) s’allume lorsque la sortie est commutée (détection d’un métal).

Quel entretien nécessite cet appareil ?

Aucun entretien particulier. Veillez simplement à ce que la face active et l’espace libre soient exempts de dépôts et de corps étrangers métalliques, surtout si la face active est orientée vers le haut.

Quelles sont les distances minimales à respecter entre plusieurs détecteurs ?

Pour des détecteurs identiques montés face à face, la distance minimale est de 8 × Sn. Pour un montage côte à côte, la distance doit être d’au moins 2 × a (a étant la distance entre les faces actives).

Le capteur peut-il détecter tous les métaux ?

Oui, le capteur détecte tous les métaux sans contact. Cependant, la portée effective peut être inférieure à Sn pour d’autres métaux que l’acier.

Comment orienter la face active ?

Le connecteur peut pivoter, et la face active peut être orientée selon les positions illustrées dans les figures 9 à 14 de la notice.

Que faire en cas de court-circuit ?

Après un court-circuit, vérifiez le bon fonctionnement de l’appareil. Le détecteur est protégé, mais une vérification est recommandée pour s’assurer de son intégrité.

Ce capteur est-il réparable ?

Non, cet appareil ne nécessite aucun entretien et n’est pas réparable. En cas de dysfonctionnement, il doit être remplacé.

MODE D'EMPLOI IM5095 IFM

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation.

Portée nominale (Sn) : voir sur l'étiquette ; portée de travail (Sa) 0...0,81 x Sn (valeurs définies par mesure selon les normes avec acier 37 ; en cas d'autres métaux, portée inférieure à Sn).

Montage

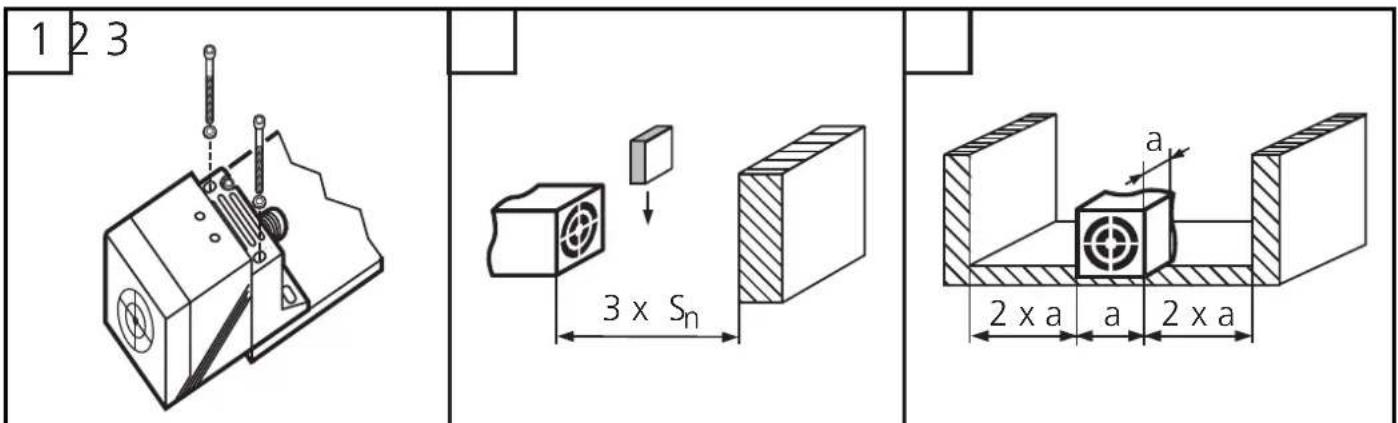

Visser le détecteur sur une base de montage. En cas de sollicitation mécanique importante, assurer que le détecteur ne se desserre pas. Montage non encastré (fig. 1).

• Zone de dégagement autour de la face active pour montage sur bâti métallique : fig. 2 et 3.

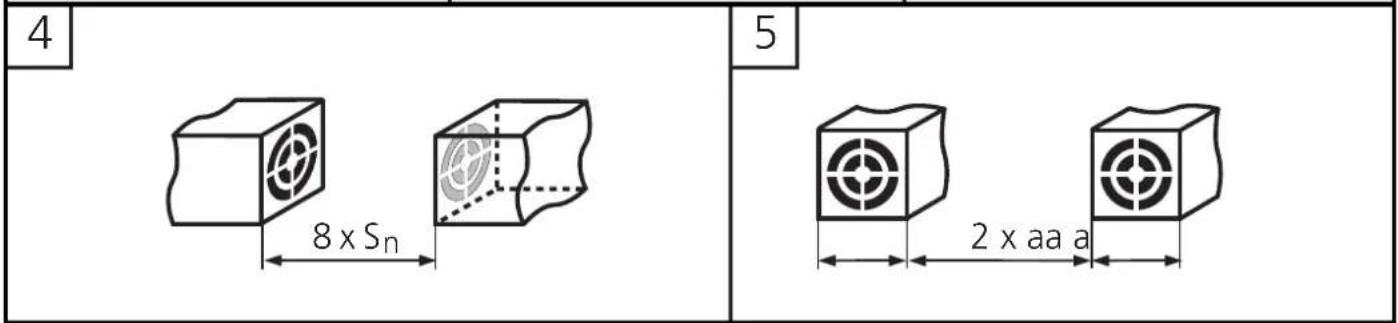

• Distances minimales lorsque plusieurs détecteurs de la même version sont montés: fig. 4 et 5.

1 2 3 3 x Sn a 2 x a a 2 x a

4 8 x Sn 5 2 x aa a

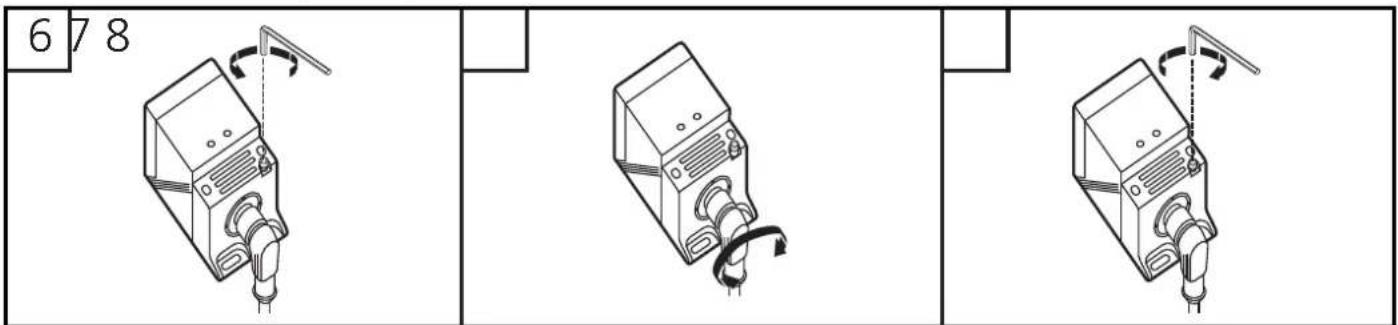

Le connecteur peut pivoter:

6 7 8

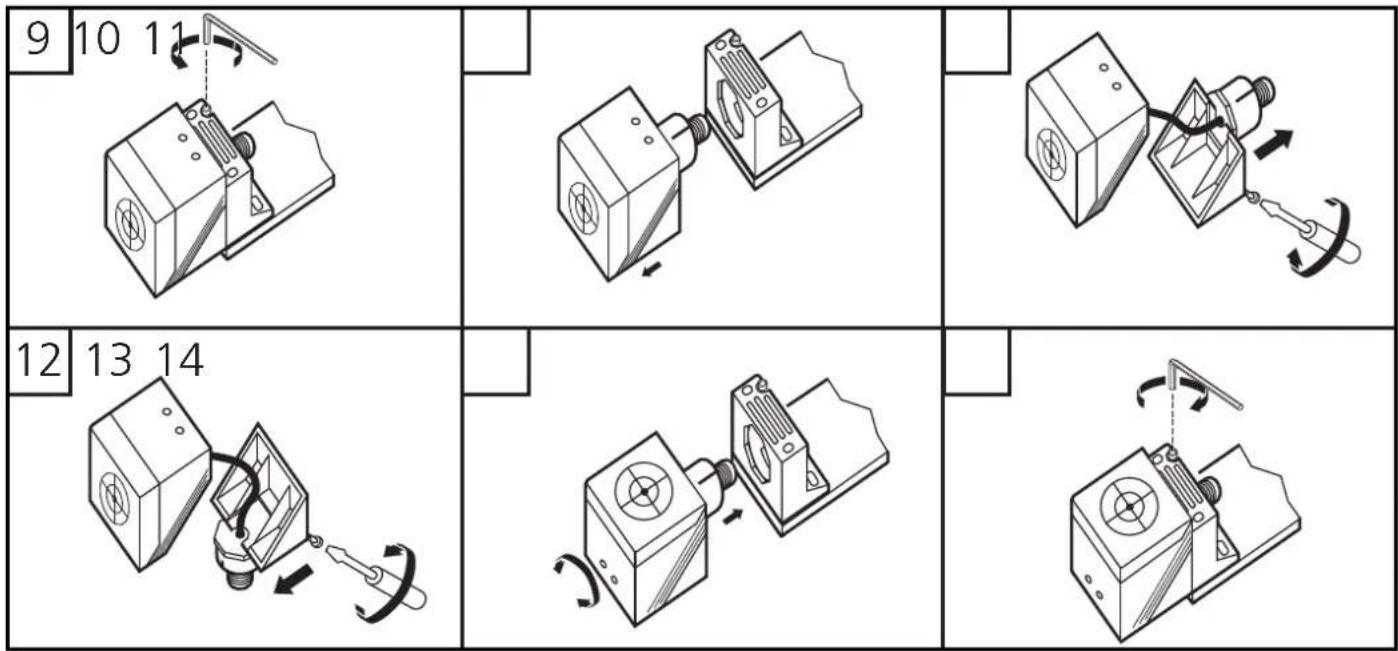

Orientation de la face active

9 10 11 12 13 14

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié.

Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

• La LED verte est allumée lorsque la tension d'alimentation est appliquée.
• La LED rouge (jaune) est allumée lorsque la sortie est commutée.

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes :

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• Ne pas fonctionner des appareils à champ de grande intensité (par exemple talkie-walkies) à proximité immédiate des détecteurs.
