Type de produit	Capteur inductif de proximité
Marque	IFM
Modèle	IV5003
Fonction principale	Détection sans contact de métaux avec sortie de commutation
Portée nominale (Sn)	Indiquée sur l'étiquette du capteur (selon version)
Portée de travail (Sa)	0 à 0,81 x Sn (mesurée avec acier 37)
Matériau de la face active	Non spécifié (typiquement plastique ou métal)
Montage	Encastrable (voir figures 1-5 de la notice)
Raccordement électrique	2 ou 3 fils, selon câblage (mise hors tension recommandée)
Tension d'alimentation	Typique pour les capteurs inductifs : 10-30 V DC (vérifier étiquette)
Indication LED	LED verte : tension d'alimentation présente ; LED jaune : sortie commutée
Protection	IP67 (avec presse-étoupe adapté)
Température de fonctionnement	-25 °C à +70 °C (estimation pour capteurs inductifs)
Entretien	Aucun entretien nécessaire ; garder la face active propre et libre de dépôts métalliques
Nettoyage	Nettoyer avec un chiffon sec si nécessaire ; éviter les solvants agressifs
Conformité CEM	Selon EN 60947-5-2
Dimensions (approx.)	Environ 40 x 40 x 40 mm (non spécifié)
Poids (approx.)	Environ 100 g (non spécifié)

FOIRE AUX QUESTIONS - IV5003 IFM

Quelle est la portée de détection du capteur IFM IV5003 ?

La portée nominale (Sn) est indiquée sur l'étiquette du capteur. La portée de travail (Sa) est comprise entre 0 et 0,81 x Sn pour l'acier de type 37. Pour d'autres métaux, la portée peut être inférieure.

Comment installer le capteur inductif IFM IV5003 ?

Vissez le détecteur sur une base de montage. Assurez-vous qu'il ne se desserre pas en cas de sollicitation mécanique. Pour un montage encastré, respectez les zones de dégagement minimales indiquées dans les figures 3 à 5 de la notice.

Quel type de câblage utiliser pour le raccordement électrique ?

Mettez l'installation hors tension avant le raccordement. Ouvrez le détecteur (fig. 6) et raccordez le câble selon les instructions de l'étiquette. Utilisez un presse-étoupe pour garantir l'IP67.

Que signifient les LED verte et jaune sur le capteur ?

La LED verte s'allume lorsque la tension d'alimentation est présente. La LED jaune s'allume lorsque la sortie est commutée (détection d'un objet métallique).

Le capteur nécessite-t-il un entretien particulier ?

Non, l'appareil ne nécessite aucun entretien. Pour un bon fonctionnement, veillez à ce que la face active et l'espace libre soient exempts de dépôts et de corps étrangers métalliques.

Puis-je monter plusieurs capteurs IFM IV5003 côte à côte ?

Oui, mais respectez les distances minimales indiquées dans les figures 4 et 5 de la notice pour éviter les interférences entre détecteurs de même version.

Comment orienter la face active du capteur ?

Enlevez le cube détecteur (fig. 7), orientez la face active dans la direction souhaitée, puis remettez le cube détecteur en place.

Quelles sont les conditions de compatibilité électromagnétique (CEM) ?

L'appareil est conforme aux exigences de la norme EN 60947-5-2. Il est conçu pour fonctionner dans des environnements industriels sans perturbations significatives.

Que faire si le capteur ne détecte pas correctement les métaux ?

Vérifiez d'abord la tension d'alimentation (LED verte). Nettoyez la face active des dépôts. Assurez-vous que la distance de détection est dans la portée de travail et que le métal est adapté (acier recommandé).

Où puis-je trouver la notice complète du IFM IV5003 ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

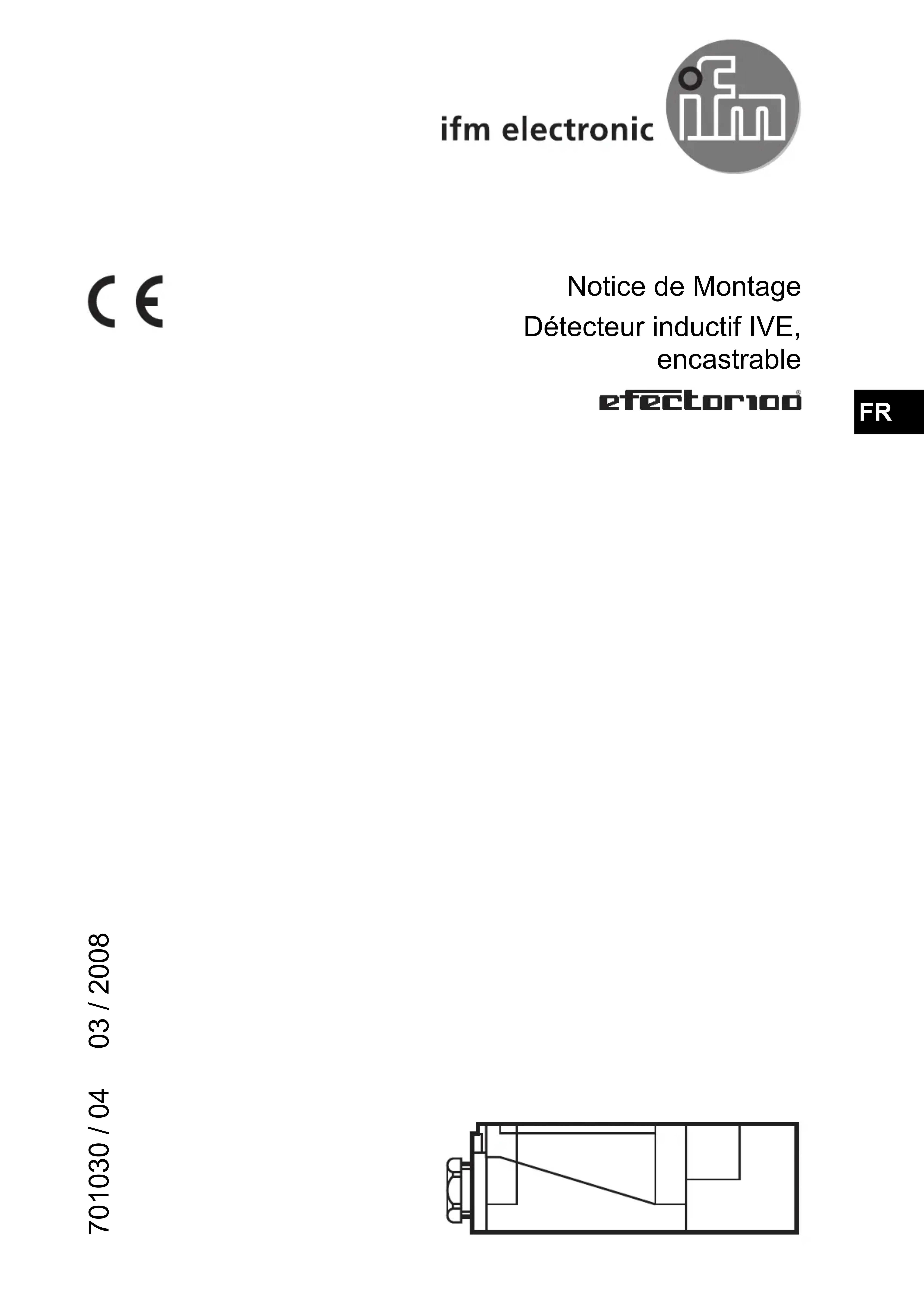

MODE D'EMPLOI IV5003 IFM

Détecteur inductif IVE,

encastrable

efector100®

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux, sans contact et indique leur présence par un signal de commutation. Portée nominale ( S_n ): voir sur l'étiquette; portée de travail (Sa) 0...[ S_n x 0,81] mm; (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à S_n ).

Montage

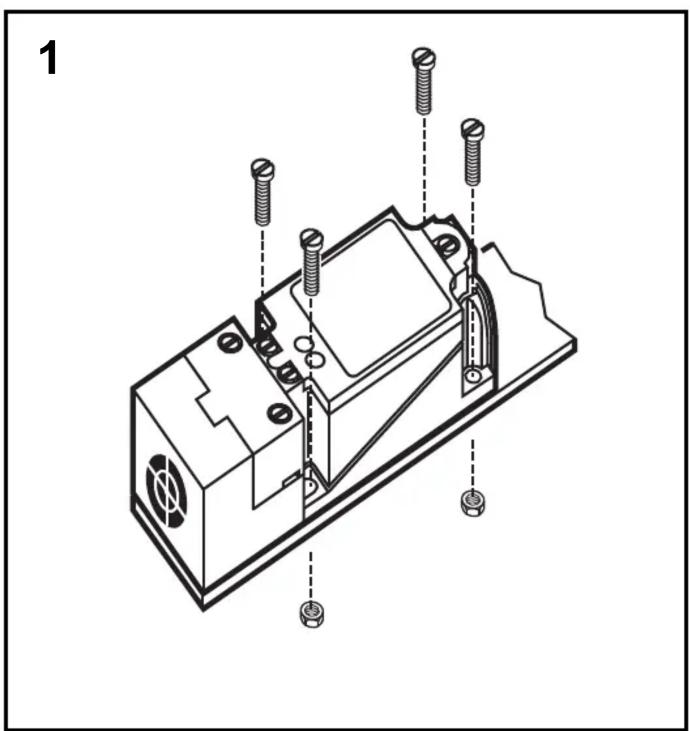

Visser le détecteur sur une base de montage. En cas de sollicitation mécanique importante, assurer que le détecteur ne se desserre pas; encastrable (fig. 1 et 2).

• Zone de dégagement autour de la face active pour montage sur bâti métallique : fig. 3.
• Distances minimales lorsque plusieurs détecteurs de la même version sont montés : fig. 4 et 5.

Raccordement électrique

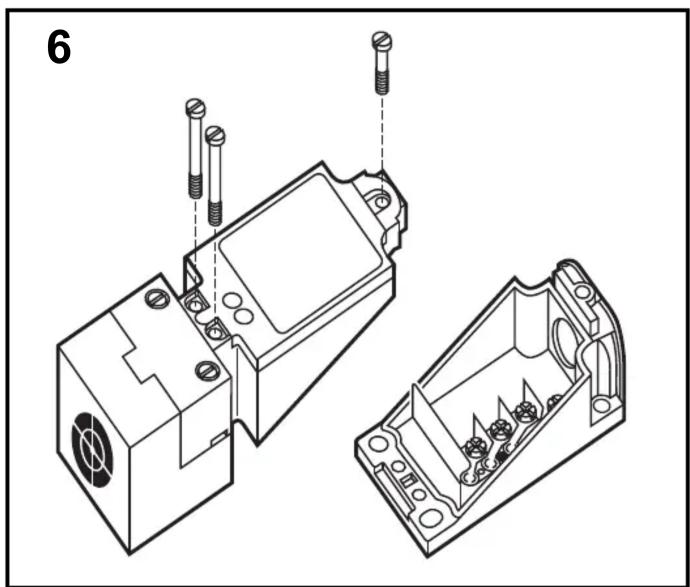

Mettre l'installation hors tension avant le raccordement du détecteur. Ouvrir le détecteur (fig. 6) ; raccorder le câble selon les instructions de l'étiquette.

Il faut utiliser un presse-étoupe pour garantir la protection IP67 (à commencer séparément).

Enlever le cube détecteur (fig. 7) ; orienter la face active et remettre le cube détecteur.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

• La LED verte est allumée lorsque la tension d'alimentation est appliquée.
• La LED jaune est allumée lorsque la sortie est commutée.

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes:

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• CEM: L'appareil est en harmonie avec les exigences selon EN 60947-5-2.
