ID0042 - Capteur inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif
Marque	IFM
Modèle	ID0042
Portée nominale (Sn)	50 mm
Portée de travail (Sa)	40 mm (montage encastré), 35 mm (montage non encastré)
Matériau cible standard	Acier 37 (autres métaux : portée réduite)
Montage	Non encastré, encastré, encastré et en retrait
Support de montage	Rail DIN profilé normalisé ou dispositif de montage
Alimentation électrique	10-30 V DC (estimation typique)
Sortie	Commutation (indication par LED jaune)
Indicateur LED	Verte : tension d'alimentation ; Jaune : sortie commutée
Raccordement	Connecteur pivotant (pas de précision)
Protection	Fusible miniature recommandé
Compatibilité CEM	Selon EN 60947-5-2
Entretien	Aucun entretien nécessaire ; garder la face active propre et exempte de dépôts métalliques
Nettoyage	Face active et espace libre : dégagés de tout dépôt et corps étrangers métalliques
Sécurité	Mettre l'installation hors tension avant raccordement

FOIRE AUX QUESTIONS - ID0042 IFM

Quelle est la portée de ce capteur inductif IFM ID0042 ?

La portée nominale (Sn) est de 50 mm sur acier. En montage encastré, la portée de travail est de 40 mm et en montage non encastré de 35 mm.

Comment installer le capteur ID0042 ?

Montez l'appareil sur un rail DIN standard ou à l'aide d'un dispositif de montage. Trois configurations possibles : non encastré, encastré, ou encastré et en retrait. Respectez les distances minimales entre plusieurs détecteurs.

Comment raccorder électriquement le capteur ?

Avant toute intervention, mettez l'installation hors tension. L'embase du connecteur peut pivoter. Si spécifié, insérez un fusible miniature selon la fiche technique.

Que signifient les LED sur le capteur ?

La LED verte indique que la tension d'alimentation est présente. La LED jaune s'allume lorsque la sortie est commutée (détection d'un objet métallique).

Quel type de métal ce capteur détecte-t-il ?

Il détecte tous les métaux sans contact. La portée maximale est donnée pour de l'acier 37 ; pour d'autres métaux, la portée peut être inférieure.

Le capteur nécessite-t-il un entretien ?

Non, l'appareil ne nécessite aucun entretien. Veillez simplement à ce que la face active et son environnement soient libres de dépôts et de corps étrangers métalliques.

Puis-je monter plusieurs capteurs côte à côte ?

Oui, mais respectez les distances minimales indiquées dans la notice pour éviter les interférences entre détecteurs de même version.

Le capteur est-il protégé contre les perturbations électromagnétiques ?

Oui, l'appareil est conforme à la norme EN 60947-5-2 en matière de compatibilité électromagnétique (CEM).

Que faire après un court-circuit ?

Après un court-circuit, vérifiez le bon fonctionnement du détecteur. L'utilisation d'un fusible miniature est recommandée pour protéger l'appareil.

Comment nettoyer la face active du capteur ?

Utilisez un chiffon doux et sec pour enlever les dépôts. Évitez les solvants ou produits abrasifs. Maintenez la zone de dégagement exempte de débris métalliques.

MODE D'EMPLOI ID0042 IFM

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation.

• Portée nominale (Sn): 50 mm,
• Portée de travail (Sa): 40mm (encastré / encastré et en retrait); 35mm (montage non encastré).

(Valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à 50 mm).

Montage

Monter l'appareil sur un profilé normalisé (rail DIN) ou à l'aide d'un dispositif de montage.

3 possibilités de montage:

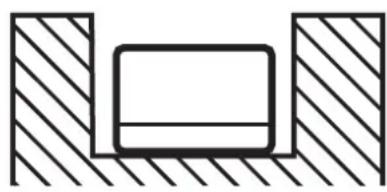

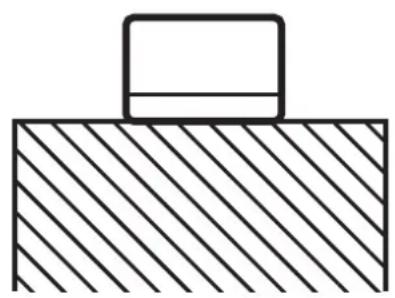

non encastré, encastré, encastré et en retrait

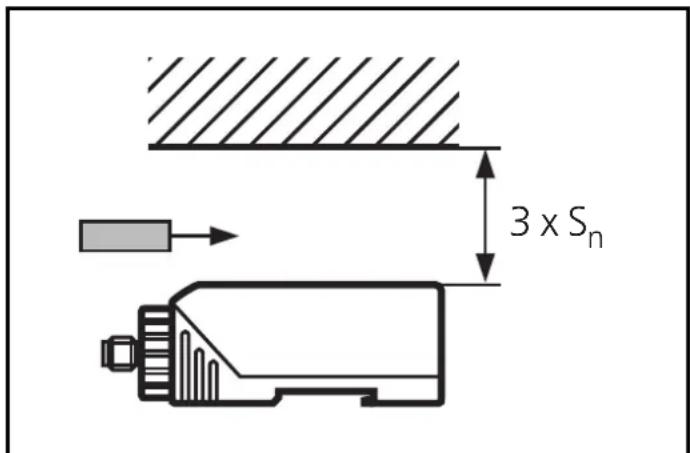

Zone de dégagement autour de la face active pour montage sur bâti métallique

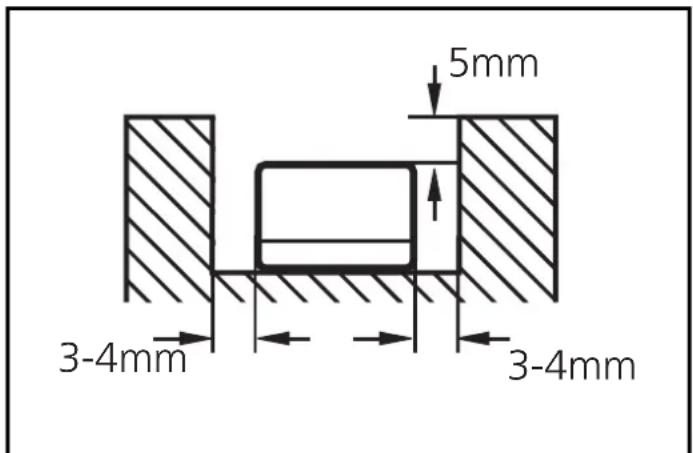

Pour toutes les possibilités de montage. En plus pour montage encastré et en retrait.

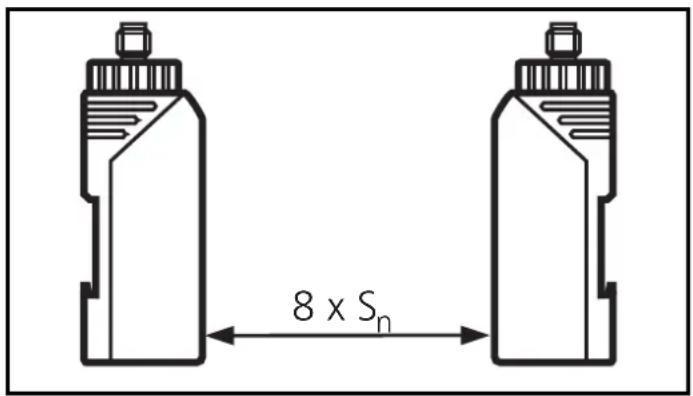

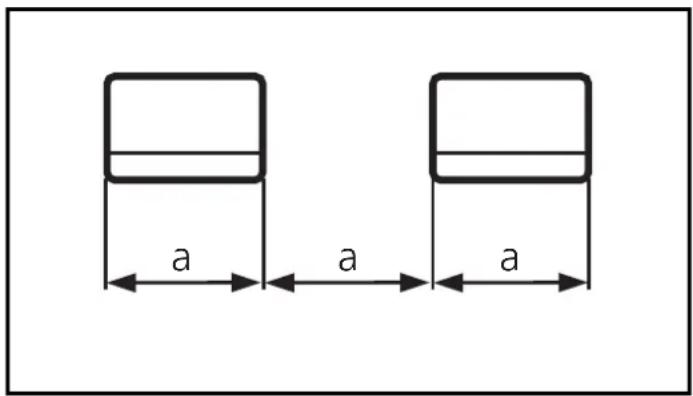

Distances minimales lorsque plusieurs détecteurs de la même version sont montés:

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur.

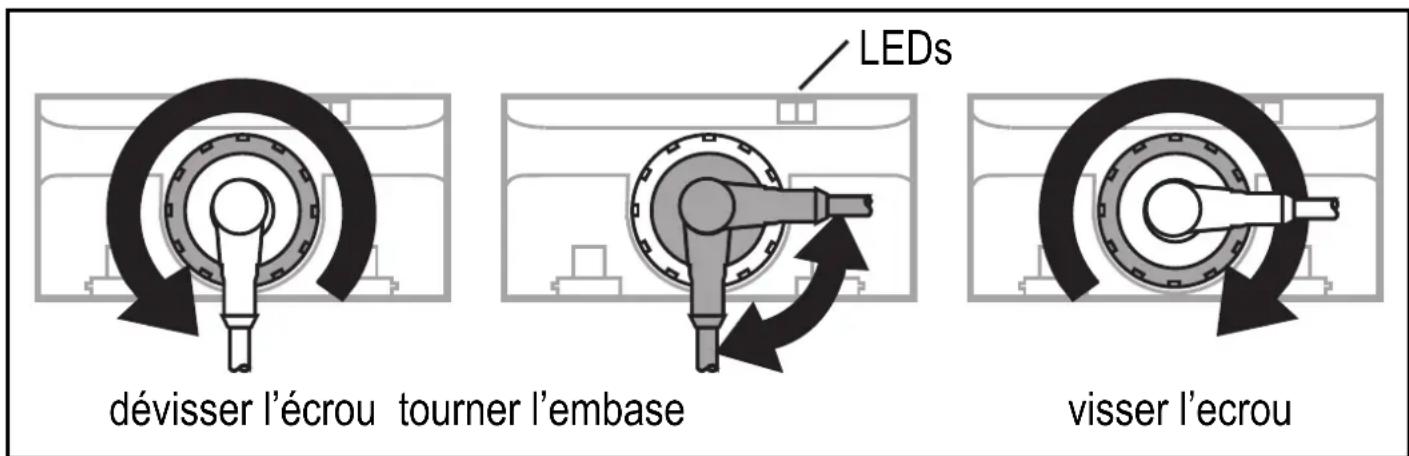

L'embase des appareils avec connecteur peut pivoter (en pas de ).

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommendation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

La LED verte est allumée lorsque la tension d'alimentation est appliquée.

La LED jaune est allumée lorsque la sortie est commutée.

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes:

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut. CEM: L'appareil est en harmonie avec les exigences selon EN 60947-5-2.
