IG5827 - Capteur inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif
Marque	IFM
Modèle	IG5827
Série	efector100®
Technologie	Inductif, DC non polarisé
Alimentation	Tension continue (DC), selon l'étiquette (ex. 10-30 V DC)
Type de sortie	Commutation DC, 2 fils (BK)
Fonction principale	Détection sans contact de métaux
Principe de fonctionnement	Détection par variation du champ magnétique
Portée nominale (Sn)	Indiquée sur l'étiquette
Montage	Encastrable ou non encastré selon version
Raccordement électrique	Câble 2 fils, couleur BK (noir)
Longueur de câble maximale	30 m (au-delà, utiliser câble blindé ou distance des sources parasites)
Section de fil	Jusqu'à 0,5 mm²
Précautions de montage	Respecter les distances minimales entre détecteurs
Sécurité	Mettre hors tension avant le raccordement
Entretien et nettoyage	Aucun entretien particulier ; nettoyer avec un chiffon sec si nécessaire
Pièces détachées et réparabilité	Non réparable, aucune pièce détachable
Langue de la notice	Français
Nombre de pages	5
Format	PDF

FOIRE AUX QUESTIONS - IG5827 IFM

Comment installer le capteur inductif IFM IG5827 ?

Suivez les instructions de montage de la notice. Assurez-vous de respecter la distance de dégagement autour de la face active et les distances minimales entre plusieurs détecteurs (voir figures 1 à 4 de la notice). Le capteur peut être monté encastré ou non encastré selon la version.

Quelle est la portée de détection du capteur ?

La portée nominale (Sn) est indiquée sur l'étiquette du capteur. Elle est mesurée avec de l'acier 37. Pour d'autres métaux, la portée peut être inférieure.

Peut-il détecter tous les métaux ?

Ce capteur inductif détecte les métaux ferreux et non ferreux, mais la portée peut varier. L'acier est le matériau de référence. Pour les autres métaux, la portée est généralement inférieure à Sn.

Quelle tension d'alimentation est requise ?

La tension d'alimentation doit correspondre aux valeurs indiquées sur l'étiquette du capteur. Généralement, il s'agit d'une tension continue (DC) typiquement entre 10 et 30 V DC.

Comment raccorder le capteur ?

Le raccordement se fait par un câble 2 fils de couleur BK (noir). Mettez l'installation hors tension avant le raccordement. Raccordez la charge avant la mise sous tension. Pour des longueurs de câble supérieures à 30 m, utilisez un câble blindé ou éloignez-le des sources parasites.

Puis-je utiliser plusieurs capteurs à proximité ?

Oui, mais respectez les distances minimales recommandées entre les capteurs de la même version (voir figures 3 et 4 de la notice). Un montage en parallèle de capteurs 2 fils est déconseillé sauf cas exceptionnels.

Que faire si la charge est trop faible ?

Pour les détecteurs 2 fils, une charge trop faible peut causer un mauvais fonctionnement. Dans ce cas, montez une résistance en parallèle sur la charge (voir figure 8 de la notice).

Comment nettoyer le capteur ?

Aucun entretien particulier n'est nécessaire. Si nécessaire, nettoyez la face active avec un chiffon sec. Ne pas utiliser de solvants ou de produits abrasifs.

Le capteur est-il réparable ?

Non, ce capteur n'est pas réparable. En cas de dysfonctionnement, il doit être remplacé. Aucune pièce détachée n'est disponible.

Où puis-je trouver la notice complète ?

La notice d'utilisation et de montage est disponible gratuitement au format PDF sur le site notice-facile.com pour le modèle IFM IG5827. Vous pouvez la télécharger ou demander une version traduite.

MODE D'EMPLOI IG5827 IFM

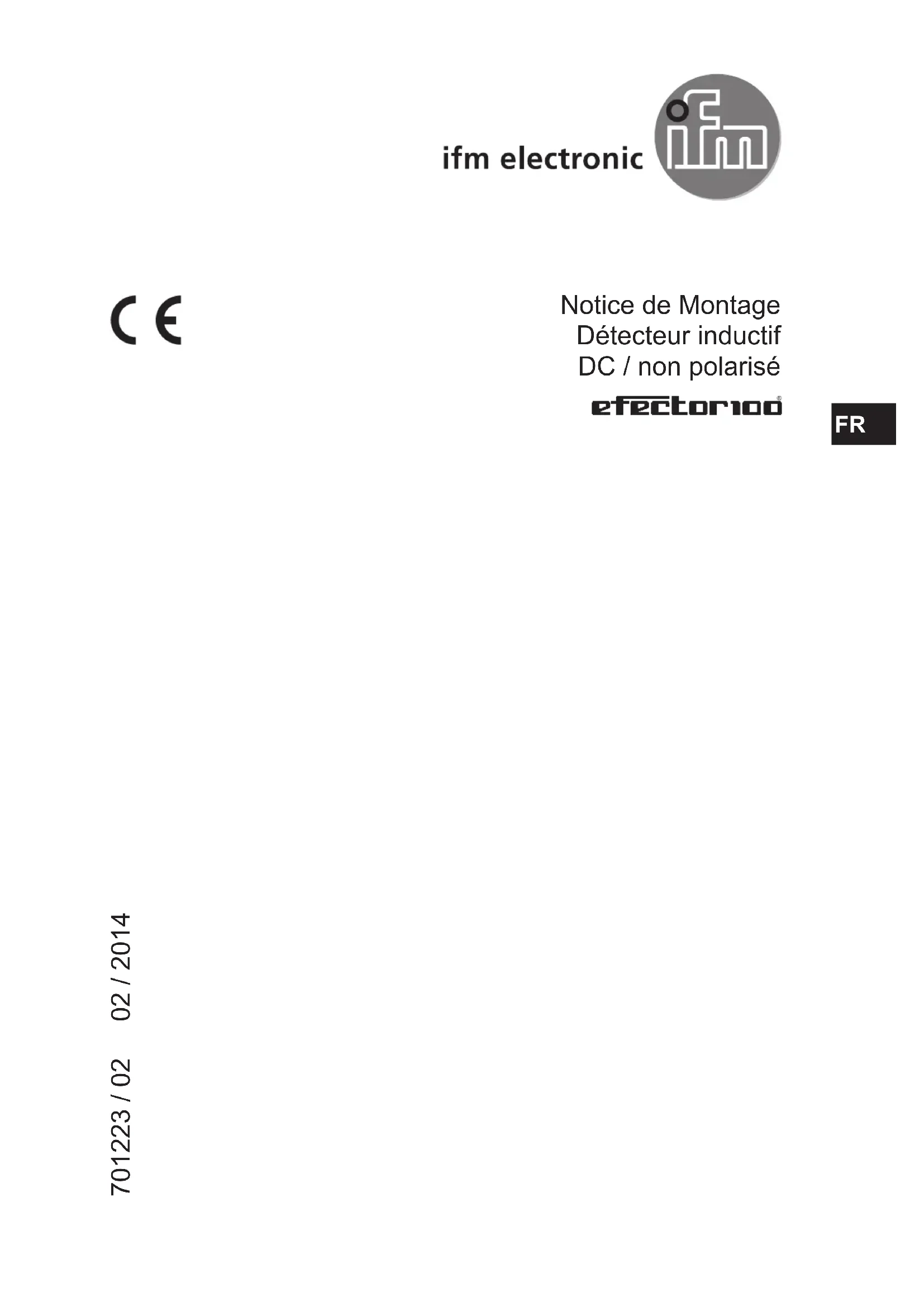

Notice de Montage Détecteur inductif DC / non polarisé

efector100®

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) voir l'étiquette ; (valeurs définies par mesure selon les normes avec acier 37 ; en cas d'autres métaux, portée inférieure à Sn).

Montage

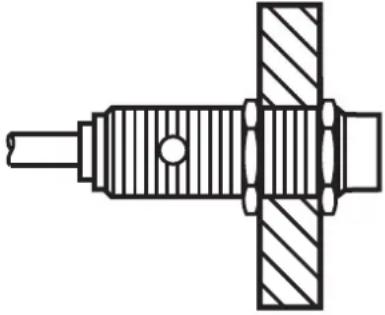

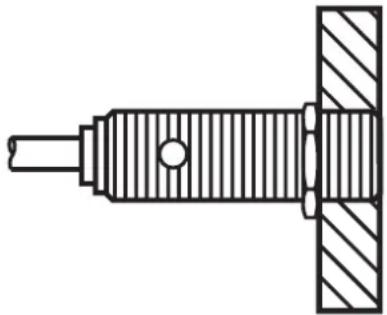

• Encastrable (voir l'étiquette: Sn = Xmm f) ou montage non encastré (Sn = Xmm nf) (→ fig. 1).

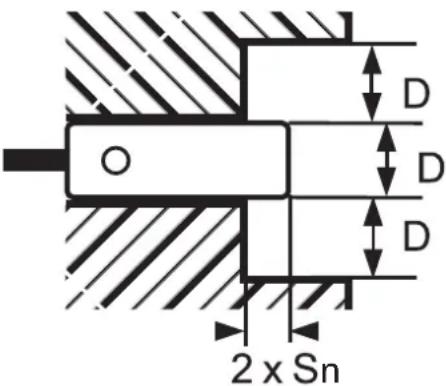

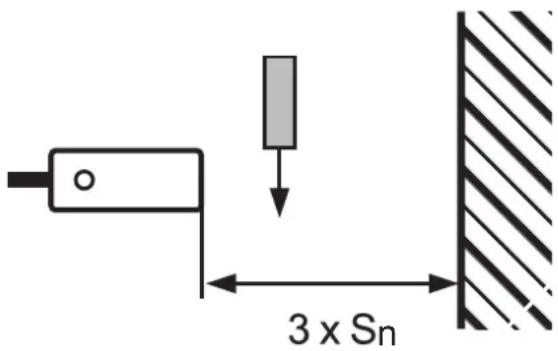

• Zone de dégagement autour de la face active pour montage sur bâti métallique (→ fig. 2).

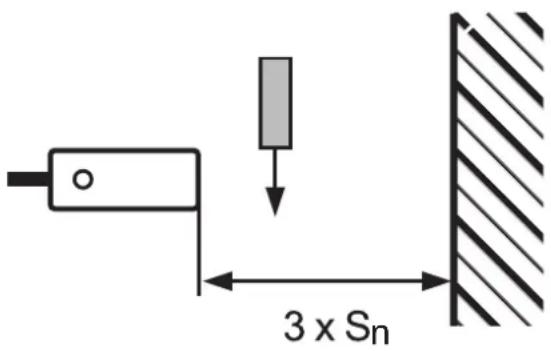

• Distances minimales lorsque plusieurs détecteurs de la même version sont montés (→ fig. 3, 4).

	Sn = x mm f Sn = x mm nf
1
2
3
4

Raccordement électrique

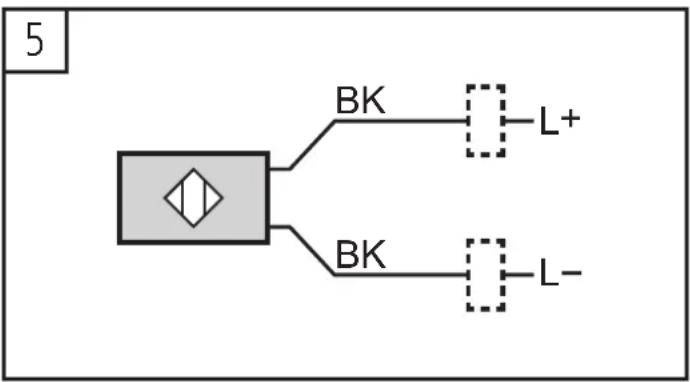

▶ Mettre l'installation hors tension avant le raccordement d'appareil (→ fig. 5).

• Si le câble est d'une longueur supérieure à 30 m et si les fils sont supérieurs à 0,5 mm², le câble devra être installé séparément des sources parasites (à une distance d'env. 50 cm) ou un câble blindé devra être utilisé. • Raccorder la charge avant la mise sous tension.
• Les valeurs d'intensité de courant / courant de sortie minimum doivent être respectées.
• Si des charges capacitives sont utilisées, il faut s'assurer que le courant de sortie à l'appel n'est pas dépassé.

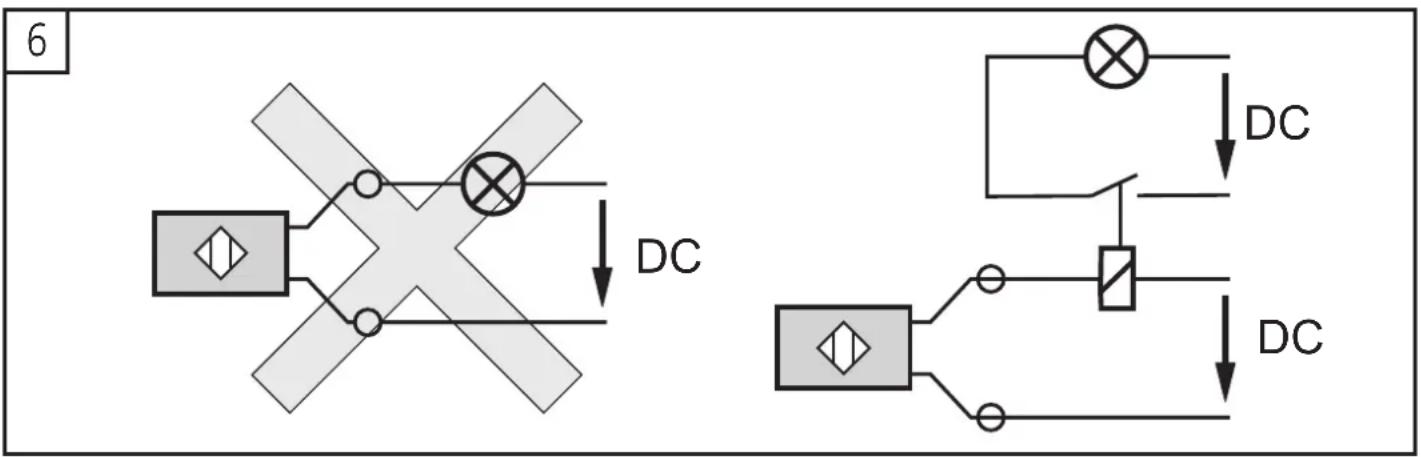

▶ Ne pas raccorder des charges d'une faible résistance (par ex. lampes) directement à un détecteur. Commuter ces charges via un relais (→ fig. 6):

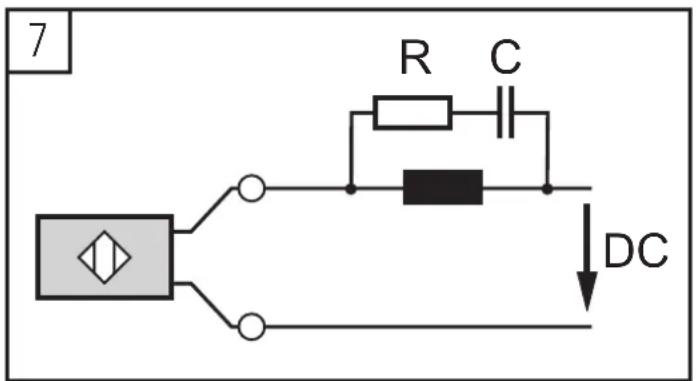

Pour les charges inductives, un circuit RC doit être monté en parallèle à la charge (→ fig. 7).

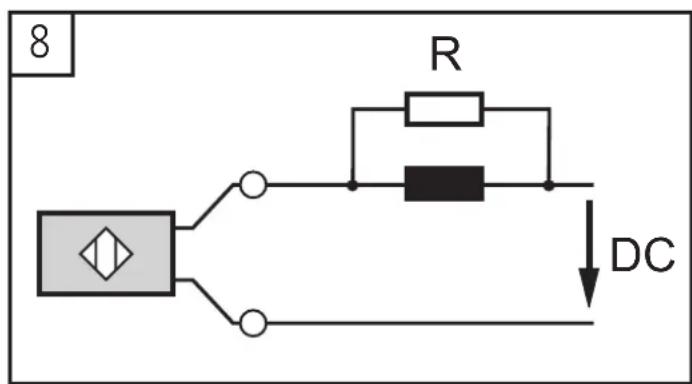

Pour les détecteurs 2 fils, une charge trop faible peut causer un mauvais fonctionnement. Dans ce cas, une résistance doit être montée en parallèle sur la charge (→ fig. 8).

- En cas de montage en série, la chute de tension de chaque appareil doit être prise en compte.

▶ Eviter le montage en parallèle des appareils 2 fils (à utiliser uniquement dans les cas exceptionnels, vérifier le bon fonctionnement, → fig. 9):


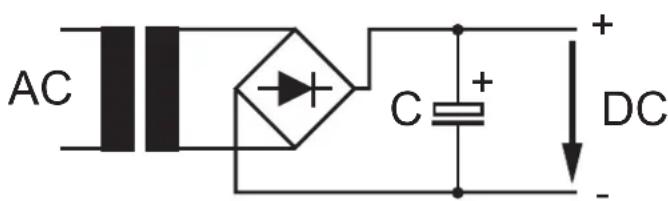

▶ La tension d'alimentation doit correspondre aux valeurs indiquées sur l'étiquette. Si elle n'est pas stabilisée, un condensateur devrait être raccordé (à 24 V et 1 A par exemple un condensateur de 1000 μF, 50 WV, → fig. 10):
