DI0002 - Capteur de vitesse IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de vitesse
Marque	IFM
Modèle	DI0002
Catégorie	Contrôleur de vitesse de rotation
Portée nominale	10 mm
Valeur de consigne	Réglable (voir étiquette)
Type de montage	Encastré possible
Raccordement électrique	Selon indications sur l'étiquette
Protection	Fusible miniature recommandé
Temporisation de démarrage	Oui (AÜ, voir étiquette)
Indicateurs LED	Verte (marche), Jaune (impulsions)
Réglage	Par potentiomètre
Fonction principale	Détection sans contact de sous-vitesse
Sortie	Signal de commutation
Entretien	Aucun entretien nécessaire
Nettoyage	Dégager la face active des dépôts
Sécurité	Éviter champs magnétiques intenses à proximité
Conditions de fonctionnement	Usage industriel standard

FOIRE AUX QUESTIONS - DI0002 IFM

Comment régler le capteur de vitesse IFM DI0002 ?

Maintenez la vitesse de rotation stable. La LED jaune doit clignoter. Tournez le potentiomètre à droite jusqu'à ce que la LED verte s'éteigne (si allumée) ou tournez lentement à gauche jusqu'à ce qu'elle s'allume (si éteinte). Consultez l'étiquette pour les détails.

Que signifient les LED sur le capteur ?

La LED verte indique le fonctionnement normal. La LED jaune clignote lorsque les impulsions des cames sont détectées pendant le réglage.

Quelle est la portée nominale du DI0002 ?

La portée nominale (Sn) est de 10 mm.

Le montage peut-il être encastré ?

Oui, le montage encastré est possible. Respectez les dimensions indiquées dans la notice pour un fonctionnement fiable.

Comment se fait le raccordement électrique ?

Mettez l'installation hors tension, puis raccordez l'appareil selon les indications de l'étiquette. Insérez un fusible miniature si spécifié.

Qu'est-ce que la temporisation de démarrage (AÜ) ?

La temporisation de démarrage supprime les aléas de fonctionnement au démarrage. Elle n'est active qu'une seule fois après la mise sous tension. Pour qu'elle soit effective à chaque démarrage, couplez l'alimentation du moteur et du capteur.

Comment nettoyer le capteur ?

Dégagez la face active et l'espace libre de tout dépôt ou corps étranger métallique pour assurer un bon fonctionnement.

Quelles précautions de sécurité prendre ?

Respectez les dimensions de montage. Ne faites pas fonctionner d'appareils à champ magnétique intense (ex: talkie-walkies) à proximité. Après un court-circuit, vérifiez le bon fonctionnement de l'appareil.

Que faire après un court-circuit ?

Vérifiez le bon fonctionnement de l'appareil. La notice recommande cette vérification après un court-circuit.

Le capteur nécessite-t-il un entretien ?

Le fonctionnement ne nécessite aucun entretien. Veillez simplement à garder la face active propre et exempte de dépôts.

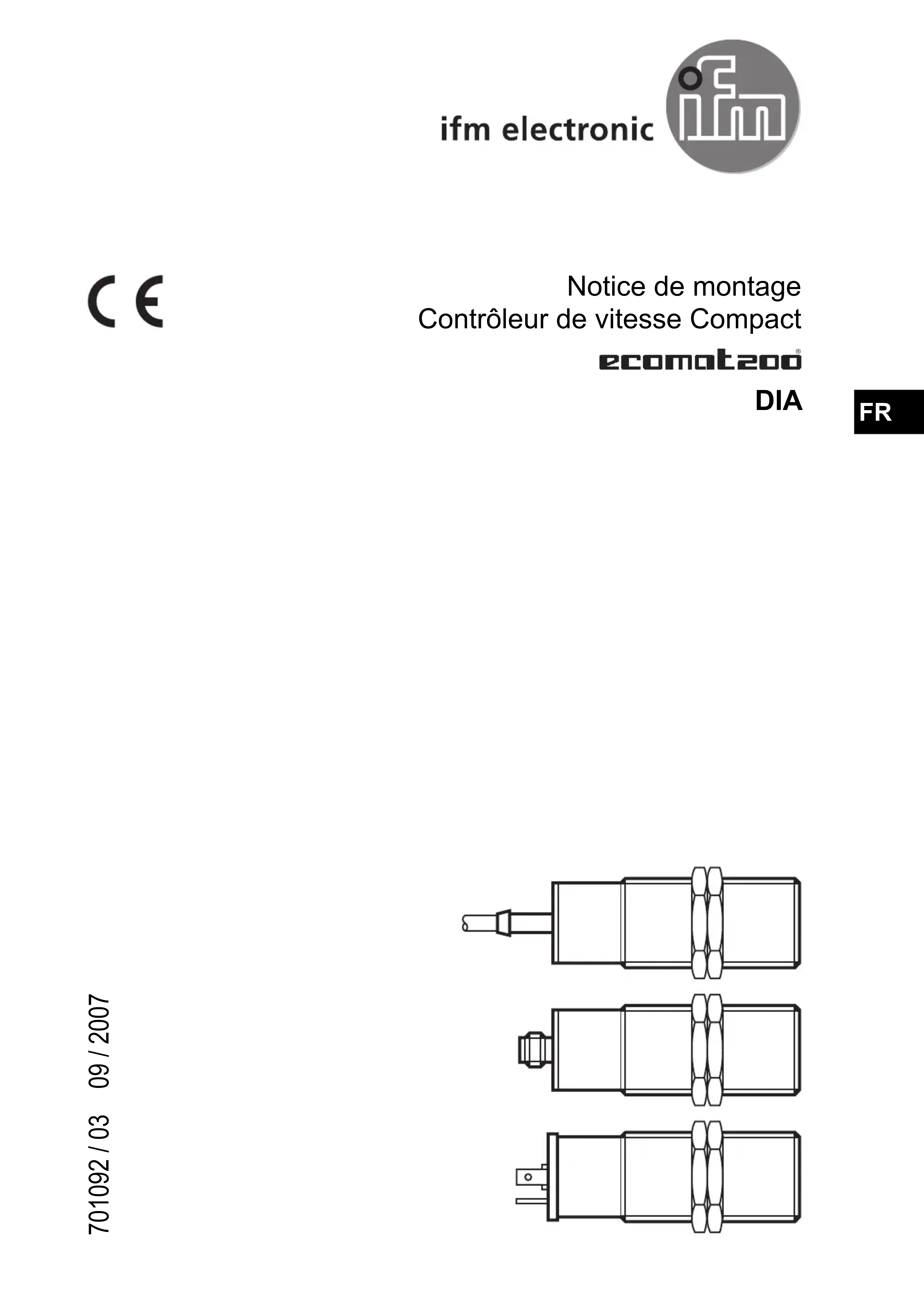

MODE D'EMPLOI DI0002 IFM

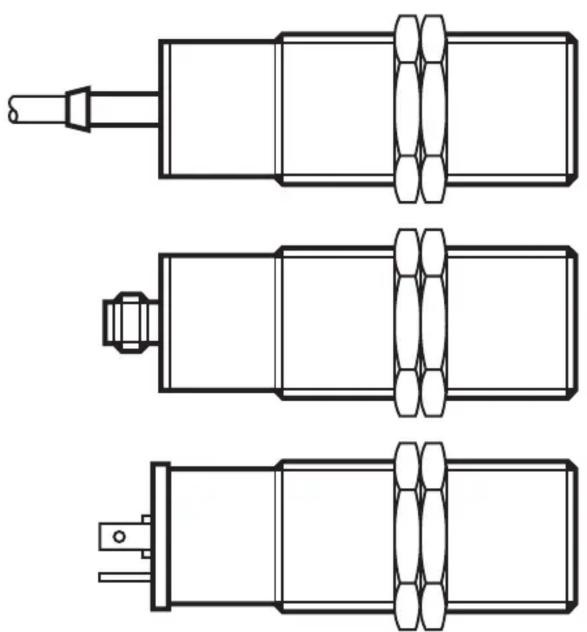

Contrôleur de vitesse Compact

ecomot200®

DIA

1 Fonctionnement et caractéristiques

Le contrôleur de vitesse de rotation Compact détecte sans contact si une vitesse de rotation minimum est atteinte et signale la sous-vitesse par un signal de commutation.

Portée nominale (Sn) 10 mm ; valeur de consigne réglable, voir l'étiquette.

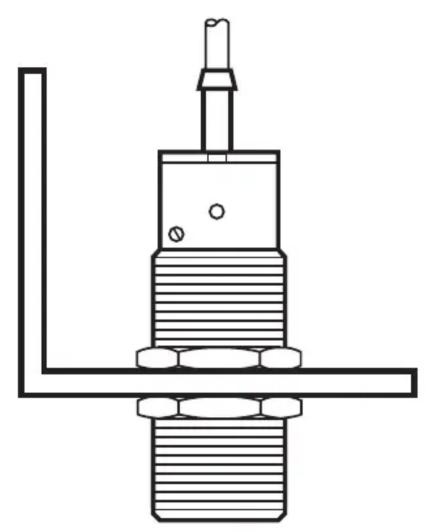

2 Montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation et le protéger contre le desserrage à l'aide des écrous fournis. Montage encastré possible. ▶ Respecter les dimensions ci-dessus pour assurer un fonctionnement fiable.

3 Raccordement électrique

▶ Mettre l'installation hors tension. ▶ Raccorder l'appareil selon les indications de l'étiquette.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié.

Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

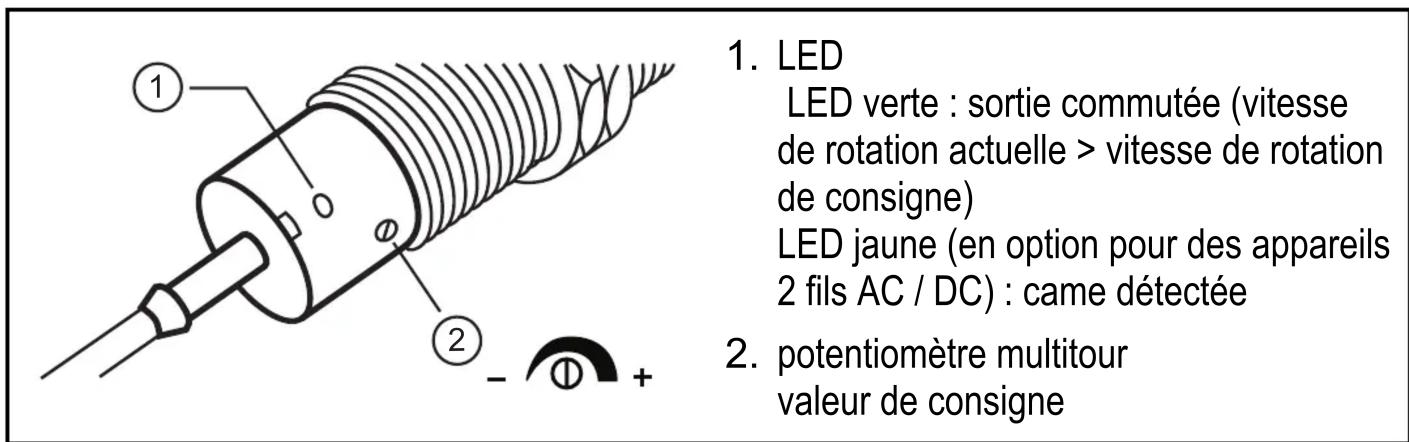

4 Réglage

▶ Lors du réglage, maintenir stable la vitesse de rotation. La LED jaune doit clignoter (les impulsions transmises par les cames sont détectées). ▶ Commencer le réglage selon A ou B quand la temporisation de démarrage est écoulée* (AÜ voir l'étiquette).

ALED verte allumée	BLED verte éteinte
Tourner le potentiomètre à droite jusqu'à ce que la LED soit éteinte.	Tourner le potentiomètre lentement à gauche jusqu'à ce que la LED soit allumée.
Tourner le potentiomètre lentement à gauche jusqu'à ce que la LED soit allumée.	—

À la livraison : potentiomètre à la butée droite (sauf DI5011 = env. 30 imp/min).

5 Fonctionnement

Le fonctionnement ne nécessite aucun entretien. Respecter pour un bon fonctionnement :

▶ Dégager la face active et l'espace libre de toute présence de dépôts et de corps étrangers métalliques. ▶ Ne pas faire fonctionner des appareils à champ de grande intensité (par ex. talkie-walkies) à proximité immédiate du contrôleur de vitesse de rotation.

*) La temporisation de démarrage (AU) supprime les aléas de fonctionnement quand l'installation est en train de démarrer et n'a pas encore atteint sa vitesse nominale. Après la mise sous tension, la temporisation de démarrage n'est effective qu'une seule fois. Lorsque le moteur est souvent mis en marche et arrêté, coupler la tension d'alimentation du moteur et du contrôleur de vitesse. Ainsi, la temporisation de démarrage est effective chaque fois que le moteur est mis en marche.
