Type de produit	Capteur de vitesse inductif compact
Marque	IFM
Modèle	DI5029
Dimensions	60 mm de longueur, filetage M18 x 1, diamètre 18 mm
Poids	Environ 100 g
Alimentation	10…30 V DC, protection contre les inversions de polarité
Plage de mesure	5…24000 impulsions/min
Sortie	PNP ou NPN programmable via IO-Link ; courant de sortie max. 200 mA
Mode de fonctionnement	SIO (sortie TOR) ou IO-Link
Fonctions principales	Détection sans contact de la vitesse rotative, commutation sur seuils (Single Point, Fenêtre), hystérésis réglable, temporisations, apprentissage (Teach), pré-diviseur, compensation d'arrière-plan
Indication LED	LED jaune : allumée dans la plage de mesure, clignotante en dehors ou en attente de données process
Raccordement	Connecteur M12 4 broches
Matériau du boîtier	Laiton nickelé, face active en polybutylène téréphtalate
Indice de protection	IP67
Température de fonctionnement	-25…70 °C
Montage	Encastré ou non encastré dans le métal ; distances minimales selon notice
Entretien	Aucun entretien nécessaire ; garder la face active propre
Sécurité	Raccordement électrique par électricien qualifié ; respecter les normes nationales et internationales
Pièces détachées	Non prévues ; appareil non réparable
Informations générales	Notice et déclaration CE disponibles sur www.ifm.com ; IODD pour configuration IO-Link

FOIRE AUX QUESTIONS - DI5029 IFM

Comment installer le capteur de vitesse IFM DI5029 ?

Fixez l'appareil à l'aide d'un dispositif de fixation et serrez les écrous fournis. Respectez les distances minimales de montage (encastré ou non) indiquées dans la notice. Le montage côte à côte de plusieurs capteurs nécessite des fréquences d'oscillation différentes.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être en courant continu de 10 à 30 V DC. Respectez la polarité : L+ (broche 1) et L- (broche 3).

Comment configurer les seuils de commutation ?

Via IO-Link, vous pouvez régler les paramètres SSC1 et SSC2 : seuils SP1 et SP2, mode (Single Point ou Fenêtre), logique (NO/NF), hystérésis (10 %) et temporisations. Une fonction Teach permet de les définir automatiquement à partir de la vitesse mesurée.

Que signifie le clignotement de la LED jaune ?

Une LED jaune clignotante (2 Hz) indique que la valeur mesurée est en dehors de la plage de mesure (underrange ou overrange) ou qu'aucune donnée process n'est encore disponible en mode IO-Link (max. 120 s après mise sous tension).

Peut-on utiliser ce capteur avec un automate sans IO-Link ?

Oui, l'appareil fonctionne en mode SIO (sortie TOR) avec une sortie PNP ou NPN. La logique de commutation (NO/NF) est réglable via IO-Link mais reste en mémoire même en mode SIO.

Comment nettoyer le capteur ?

Déposez les dépôts métalliques ou corps étrangers de la face active. N'utilisez pas de nettoyants agressifs. Un chiffon sec ou légèrement humide suffit.

Quelle est la précision du capteur ?

La plage de mesure va de 5 à 24000 impulsions/min avec une résolution de 1 imp/min. L'hystérésis est fixe à 10 % du seuil. L'erreur de mesure dépend des conditions de montage et de la cible.

Le capteur est-il adapté à une utilisation en extérieur ?

Oui, l'indice de protection IP67 permet une utilisation en environnements humides ou poussiéreux, mais évitez l'immersion permanente. La température de fonctionnement est de -25 à 70 °C.

Comment réinitialiser le capteur aux réglages d'usine ?

Via IO-Link, utilisez le paramètre 'Rétablir les réglages en usine' (Factory Reset). Cela restaure tous les paramètres par défaut : seuils, logique NO, mode Single Point, etc.

Où trouver les fichiers IODD pour la configuration IO-Link ?

Les fichiers IODD sont disponibles sur le site www.ifm.com/fr/io-link. Ils contiennent toutes les informations nécessaires pour paramétrer le capteur avec un outil de configuration IO-Link.

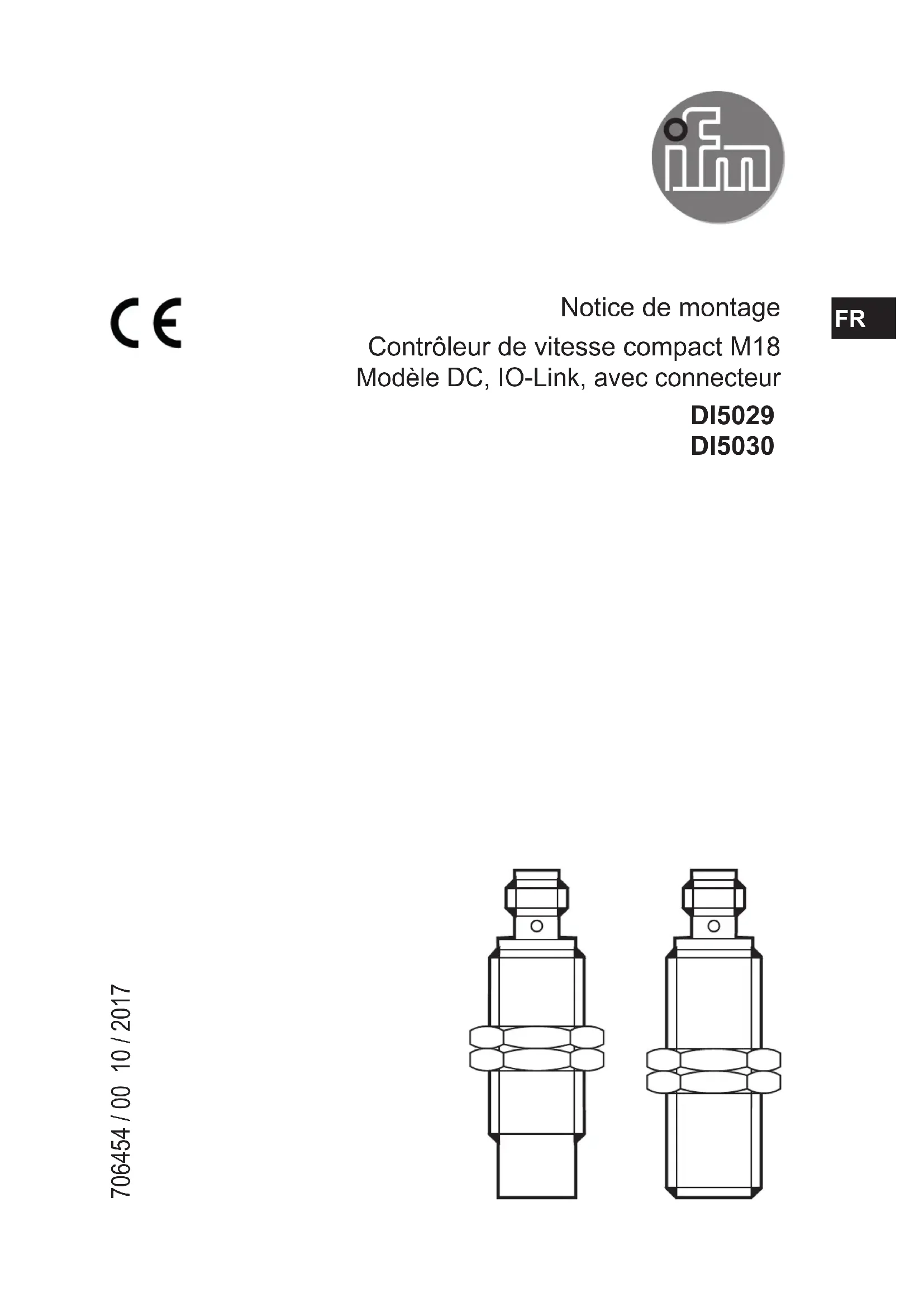

MODE D'EMPLOI DI5029 IFM

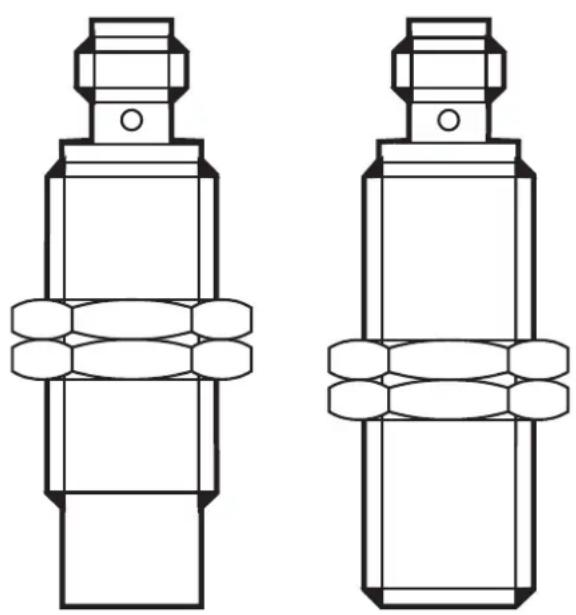

Contrôleur de vitesse compact M18 Modèle DC, IO-Link, avec connecteur

DI5029

DI5030

1 Remarques préliminaires....3

1.1 Symboles utilisés et avertissements....3

2 Consignes de sécurité ....4

3 Fonctionnement et caractéristiques....4

4 Diagrammes fonctionnels .... 4

4.1 Mode "Single Point" 4

4.2 Mode fenêtre ....5

5 Mode SIO....7

5.1 Fonction de commutation NO....7

5.2 Fonction de commutation normalement fermé....7

6 Mode IO-Link 7

6.1 Affichage LED 8

6.2 Paramètres de réglage via IO-Link....8

6.2.1 Plage de réglage et conditions pour le paramétrage.... 11

6.2.2 Temporisation de démarrage....12

6.2.3 Compensation de l'arrière-plan....12

6.2.4 Teach Offset....12

6.2.5 Pré-diviseur 12

6.3 Diagnostic et événements....13

7 Montage....14

7.1 Remarques sur le montage encastré ou non encastré dans le métal .....15

8 Raccordement électrique....16

8.1 Schéma de branchement .... 16

9 Fonctionnement....16

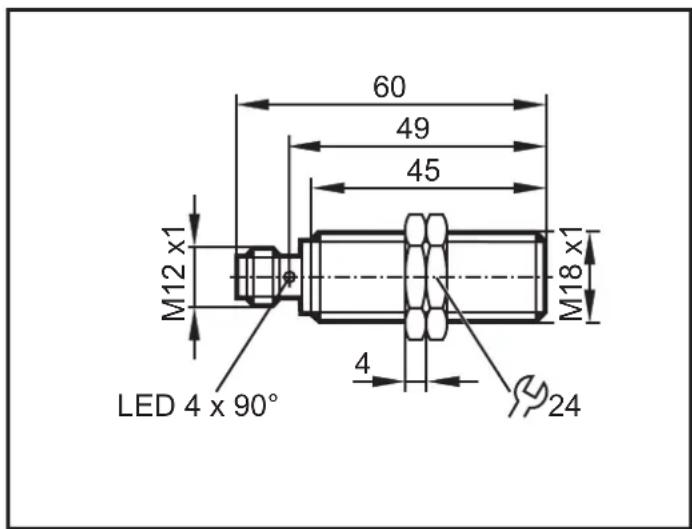

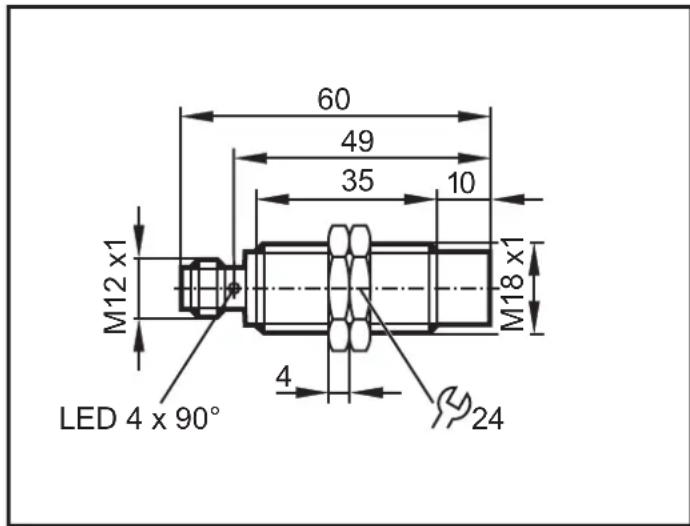

10 Schéma d'encombrement....17

1 Remarques préliminaires

Ce document s'applique à tous les appareils du type "contrôleur de vitesse compact" (référence : DI5029 et DI5030).

Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables - grâce à leur formation et expérience – d'appréhender les risques et d'éviter les dangers potentiels qui pourraient être causés par le fonctionnement, l'installation ou la maintenance de l'appareil.

Lire ce document avant l'utilisation afin de vous familiariser avec les conditions d'utilisation, l'installation et le fonctionnement. Garder ce document pendant tout le temps d'emploi de l'appareil.

AVERTISSEMENT

Respecter les avertissements et consignes de sécurité ( 2 Consignes de sécurité).

FR

1.1 Symboles utilisés et avertissements

▶ Action à faire

→ Référence croisée

Information

Remarque supplémentaire.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

AVERTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles possibles.

2 Consignes de sécurité

L'appareil doit être raccordé par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériels électriques doivent être respectés.

3 Fonctionnement et caractéristiques

Le contrôleur de vitesse inductif compact avec IO-Link détermine sans contact la fréquence [imp./min] avec laquelle le capteur détecte. L'appareil compare la valeur mesurée avec les seuils de commutation et commute les sorties de commutation selon la configuration. L'appareil peut être opéré en mode IO-Link ou en mode SIO (sortie TOR).

4 Diagrammes fonctionnels

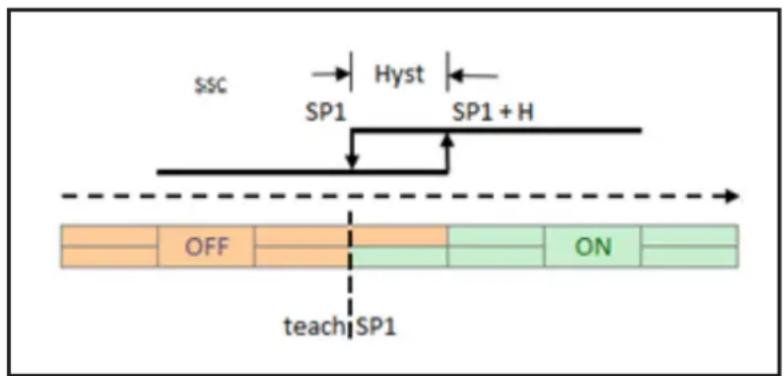

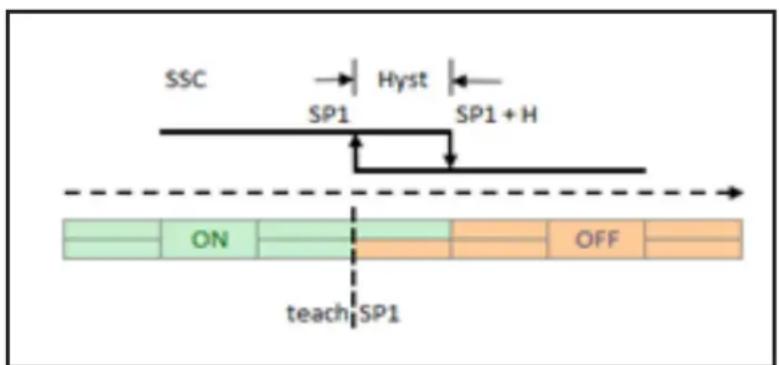

4.1 Mode "Single Point"

Normalement ouvert (A la commutation l'appareil passe à "1")

SP1 : seuil de déclenchement SP1+Hyst : seuil d'enclenchement

L'état de commutation "0" signale que la vitesse de rotation réglée n'est pas atteinte.

Normalement fermé (A la commutation l'appareil passe à "0")

SP1 : seuil d'enclenchement SP1+Hyst : seuil de déclenchement

L'état de commutation "1" signale que la vitesse de rotation réglée est dépassée.

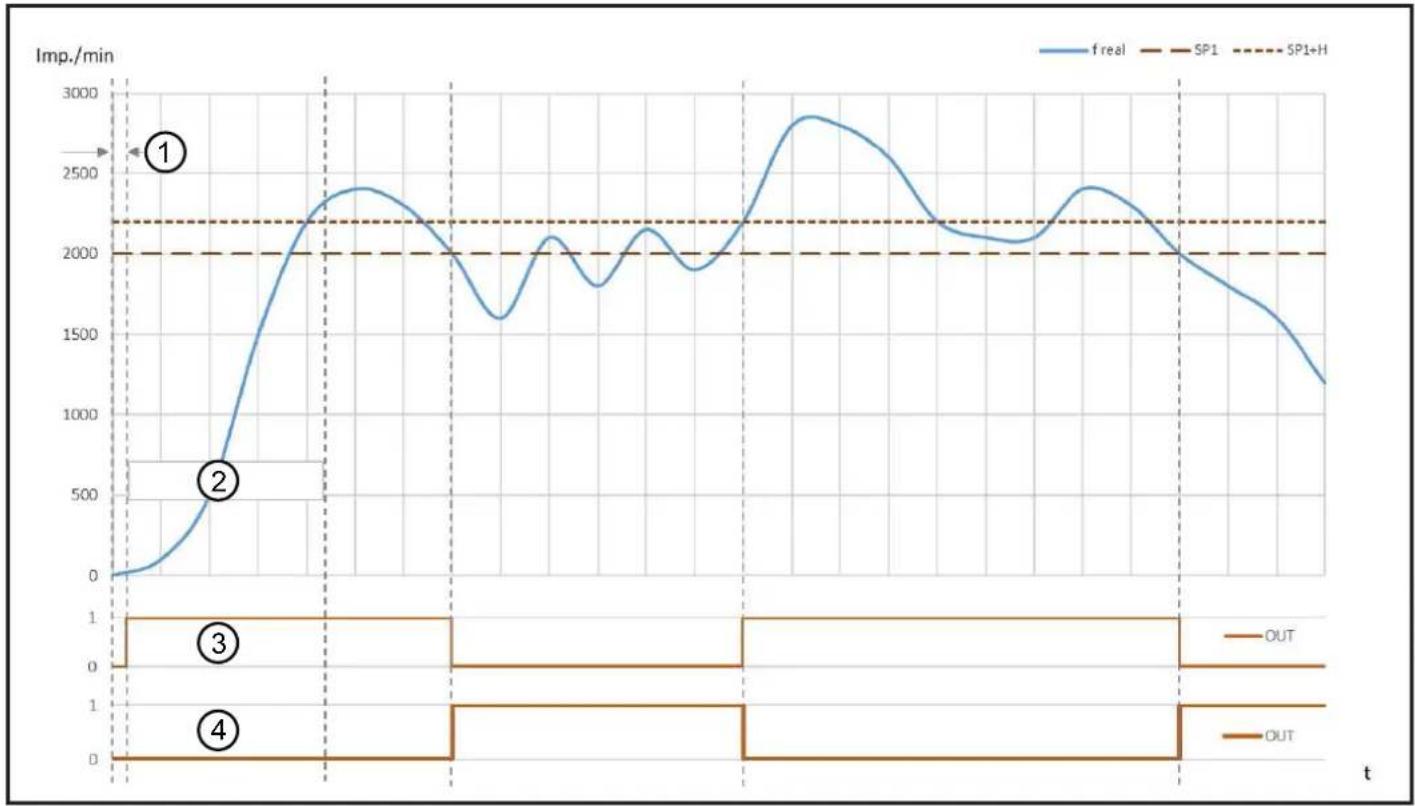

1: Retard à la disponibilité
2: Temporisation de démarrage
3: NO
4: NF

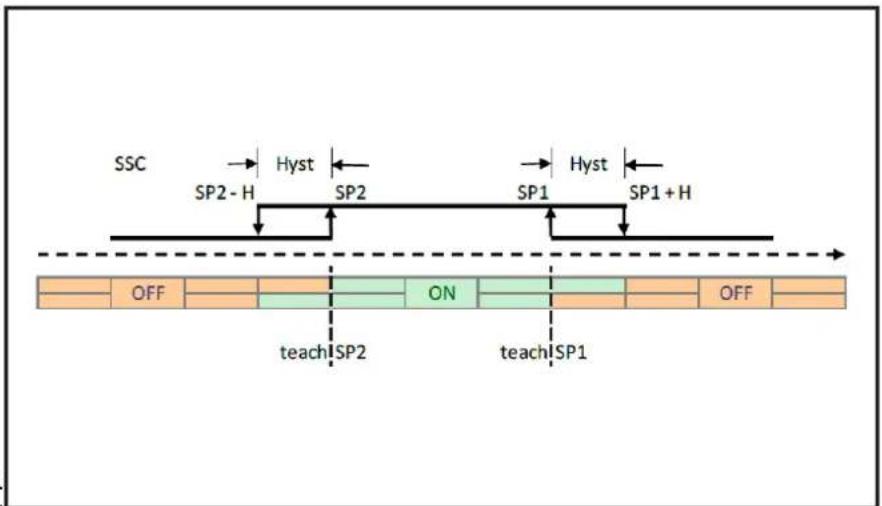

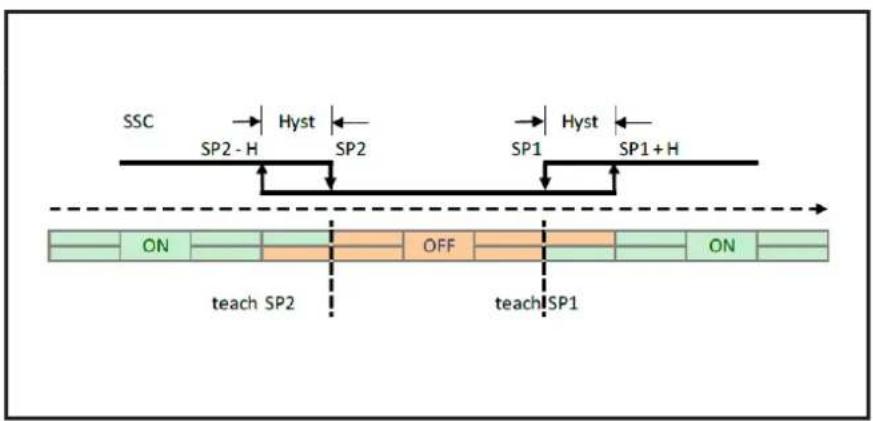

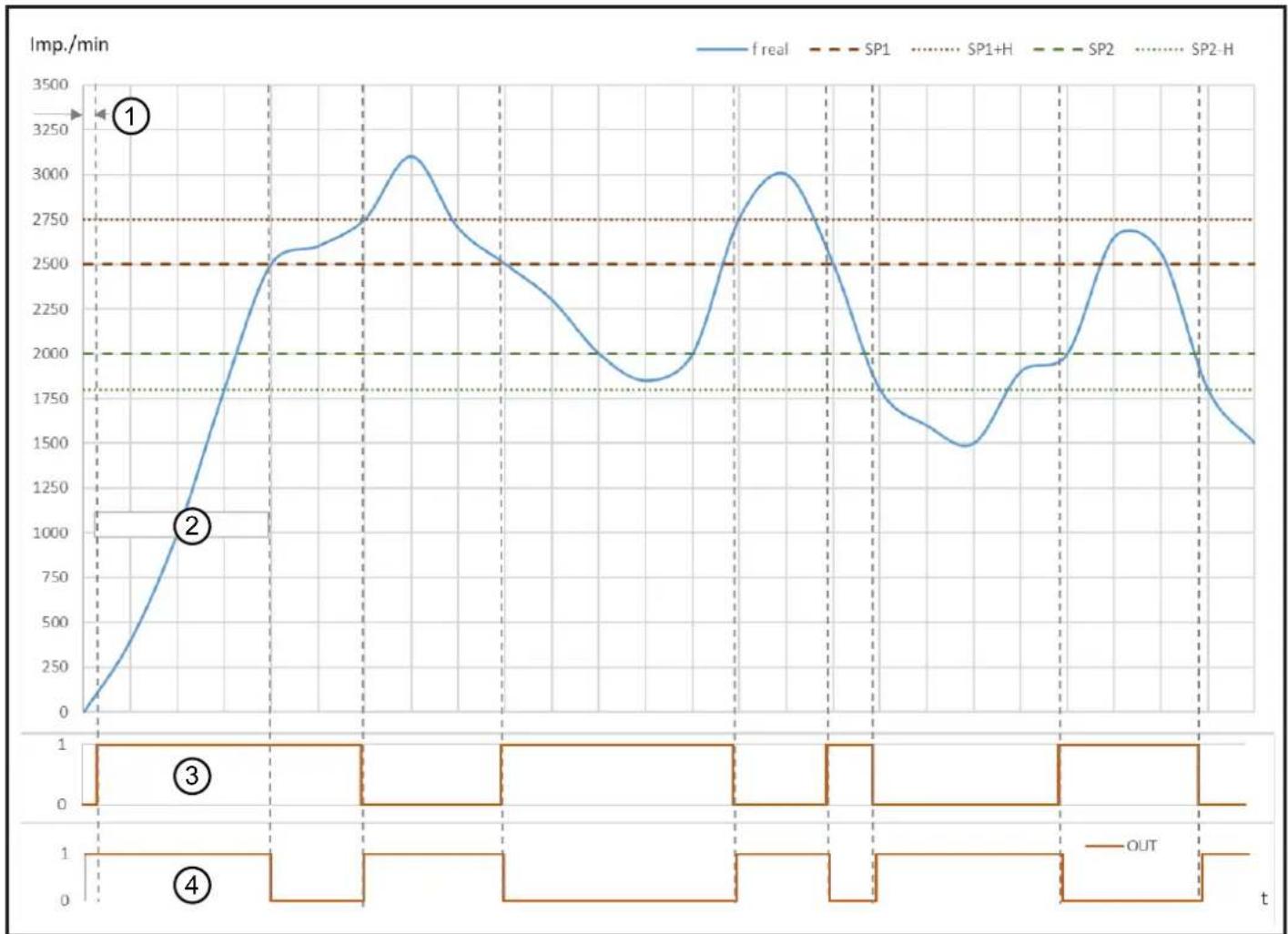

4.2 Mode fenêtre

Normalement ouvert (A la commutation l'appareil passe à "1")

SP1 : fenêtre seuil

d'enclenchement

SP1+Hyst : seuil de

déclenchement

SP2 : fenêtre seuil

d'enclenchement

SP2-Hyst : seuil de déclenchement

Normalement fermé (A la commutation l'appareil passe à "0")

SP1 : fenêtre seuil de déclenchement SP1+Hyst : seuil d'enclenchement SP2 : fenêtre seuil de déclenchement SP2-Hyst : seuil d'enclenchement

1: Retard à la disponibilité
2: Temporisation de démarrage
3: NO
4: NF

5 Mode SIO

Les LED jaunes indiquent l'état de commutation du capteur.

5.1 Fonction de commutation NO

Sortie transistor LED	jaune
Commutée (à l’état passant)	allumée vitesse de rotation > SP + Hy et pendant la temporisation de démarrage
Non commutée (bloquée) éteinte vitesse de rotation < SP

SP = seuil de commutation

Hy = hystérésis

5.2 Fonction de commutation normalement fermé

Sortie transistor LED	jaune
Non commutée (bloquée) éteinte vitesse de rotation > SP + Hy et pendant la temporisation de démarrage
Commutée (à l'état passant)	allumée vitesse de rotation < SP

SP = seuil de commutation

Hy = hystérésis

6 Mode IO-Link

IO-Link permet la configuration de paramètres internes, par ex. temporisation de démarrage et comportement de commutation (normalement fermé / normalement ouvert) ainsi que la lecture des valeurs mesurées en cours. De plus, IO-Link protège contre la perturbation des signaux et une perte des valeurs mesurées ainsi que contre une manipulation du capteur.

Les IODD nécessaires pour la configuration d'un appareil IO-Link sont disponibles sur www.ifm.com/fr/io-link. Ils détaillent des informations concernant les outils de paramétrage et la structure des données process, des informations de diagnostic et les adresses des paramètres.

6.1 Affichage LED

Etat Etat LED
Dans l'étendue de mesure jaune (allumée en permanence)
En dehors de l'étendue de mesure (UL) jaune (clignotante) 2 Hz taux d'impulsion 1:1
En dehors de l'étendue de mesure (OL) jaune (clignotante) 2 Hz taux d'impulsion 1:1
Après la mise sous tension en mode IO-Link => "NO DATA" (PDV = +32764)Si aucune valeur de données process n'est mesurée ou max. 120 s	jaune (clignotante) 2 Hz taux d'impulsion 1:1

6.2 Paramètres de réglage via IO-Link

Paramètres Description	Plage de réglage
Etiquette électronique spécifique application	Etiquette électronique spécifique application	max. 32 octetspar défaut = ***
P-n Polarité de sortie	des sorties de commutation	PNP / NPNpar défaut = PNP
SSC1 Param SP1	Seuil de commutation 1 5...24000 imp./min	par défaut = 5 imp./min
SSC1 Param SP2	Seuil de commutation 2 3...21600 imp./min	par défaut = 3 imp./min
SSC1 Config Logic	Logique seuil de commutation / State for target detected (Etat de la cible détectée)	NO / NFpar défaut = NO
SSC1 Config Mode	Mode seuil de commutation Single Point / Window / Two Point Mode (Un point de commutation / Fenêtre / Deux points de commutation)par défaut = Mode "Single Point"
SSC1 Config Hyst	Hystérésis seuil de commutation	10 %
SSC1Switch-On delay	Temporisation à l'enclenchement pour [SSC1]	0...60000 ms (étapes de 100 ms) par défaut = 0 ms
SSC1Switch-Off delay	Temporisation au déclenchement pour [SSC1]	0...60000 ms (étapes de 100 ms) par défaut = 0 ms
SSC2 Param SP1 Seuil de commutation 1 5...24000 imp./minpar défaut = 5 imp./min
SSC2 Param SP2 Seuil de commutation 2 3...21600 imp./minpar défaut = 3 imp./min
SSC2 Config Logic Logique seuil de commutation / State for target detected (Etat de la cible détectée)		NO / NFpar défaut = NO
SSC2 Config Mode Mode seuil de commutation Single Point / Window / Two Point Mode (Un point de commutation / Fenêtre / Deux points de commutation)par défaut = Mode "Single Point"
SSC2 Config Hyst Hystérésis seuil de commutation 10 %
SSC2Switch-On delay	Temporisation à l'enclenchement pour [SSC2]	0...60000 ms (étapes de 100 ms) par défaut = 0 ms
SSC2Switch-Off delay	Temporisation au déclenchement pour [SSC2]	0...60000 ms (étapes de 100 ms) par défaut = 0 ms
PrSC Prédiviseur, diviseur pour calculer la vitesse de rotation réelle		1...99par défaut = 1
TI Select Adresse le	SSC ou plusieurs SSC sur lesquels la commande d'apprentissage agit	SSC1 / SSC2par défaut = SSC1
Teach SP1(Apprentissage)	Seuil de commutation apprentissage 1	-
Teach SP2(Apprentissage)	Seuil de commutation apprentissage 2	-
Teach offset* Sets an offset between setpoint and current process data value (Définit un offset entre le point de commutation et la valeur courante de la donnée)		1...200%par défaut = 80%
Rétablir les réglages en usine	Rétablissement des réglages d’usine	-
Temporisation de démarrage	Temporisation de démarrage 0...30	000 ms (étapes de 100 ms )par défaut = 15 ms

*Teach offset = définit le seuil de commutation en fonction de la valeur de données process enregistrée

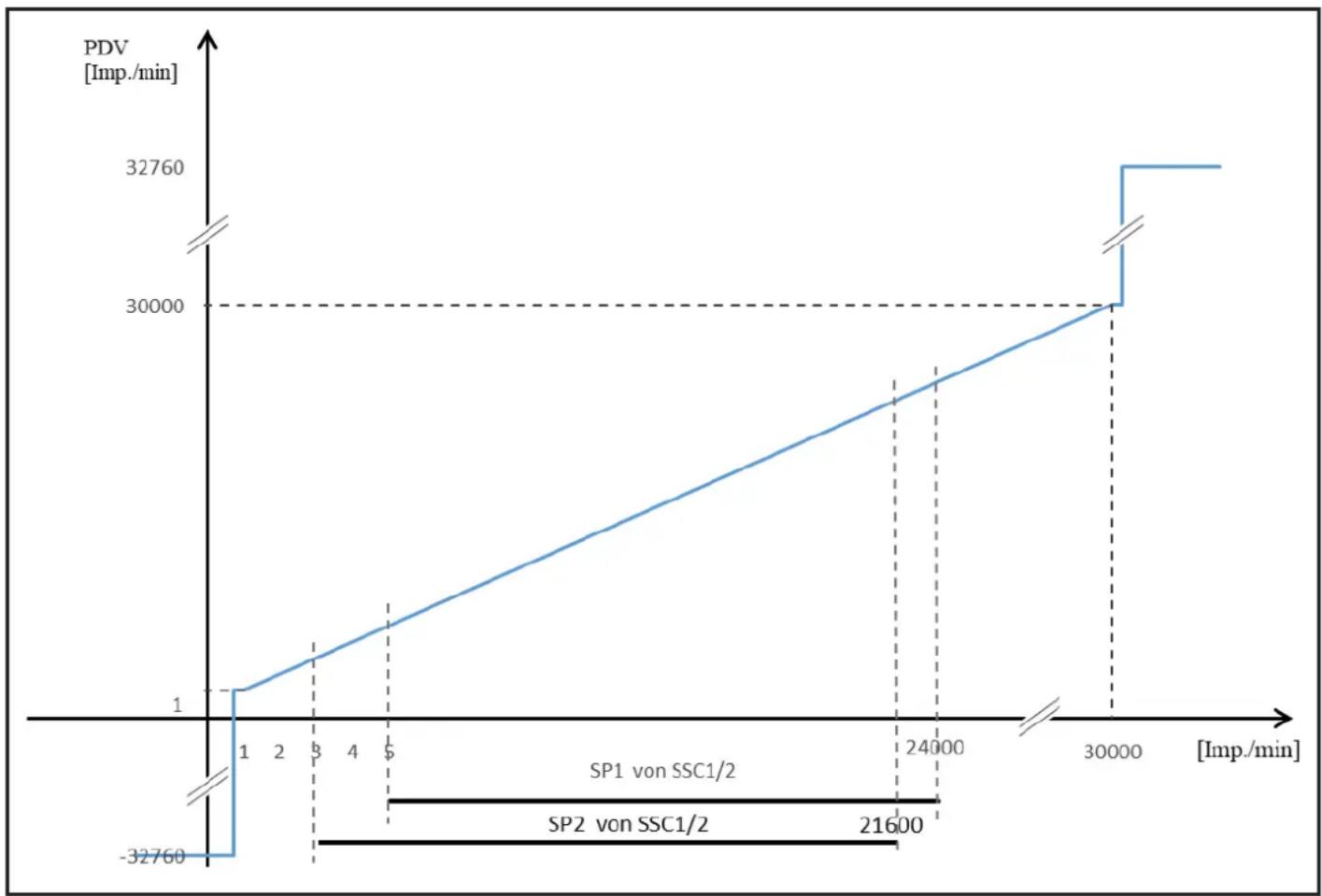

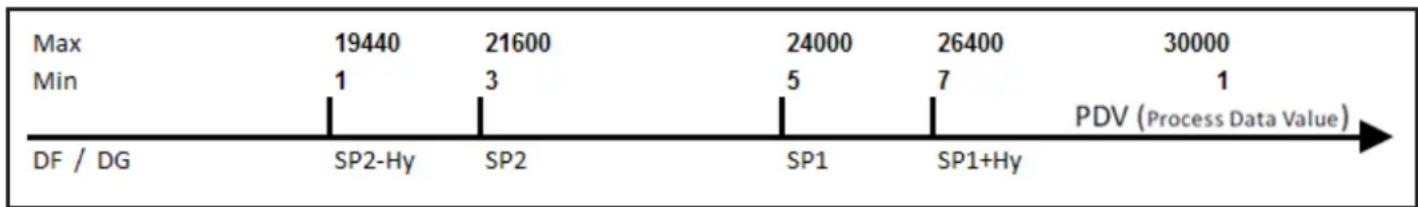

6.2.1 Plage de réglage et conditions pour le paramétrage

Pour le paramétrage correct de l'appareil la ligne de valeur ci-dessous doit être respectée.

Elle contient des informations importantes sur la plage de réglage et les conditions qui en résultent.

6.2.2 Temporisation de démarrage

La temporisation de démarrage supprime les aléas de fonctionnement quand l'installation démarre et n'a pas encore atteint sa vitesse minimum. Après la mise sous tension elle n'est effective qu'une seule fois.

En cas de mise sous tension/hors tension régulière un couplage de l'alimentation en tension de l'entraînement et du contrôleur de vitesse permet que la temporisation de démarrage soit effective lors de chaque mise sous tension de l'installation ( 4 Diagrammes fonctionnels).

6.2.3 Compensation de l'arrière-plan

Avec cette fonction une détection éventuelle de l'arrière-plan par capteur peut être supprimée. Une détection de l'arrière-plan peut être possible lors du montage de l'appareil, par exemple. La compensation de l'arrière-plan permet de régler la portée de l'appareil pour que le capteur atteigne un état non amorti et puisse détecter l'objet.

Pendant l'exécution de la compensation de l'arrière-plan aucun objet ne doit se trouver dans la zone de détection désirée.

6.2.4 Teach Offset

Ce paramètre permet le réglage d'un offset entre la valeur de process apprise et la valeur du seuil qui en résulte.

Exemple : Teach Offset = 80 % / NO

Si un apprentissage est effectué pendant qu'un moteur tourne avec une vitesse de rotation de 3600 imp./min., le seuil de commutation est réglé à 2880 imp./min. Lors d'une sous-vitesse (< 2880 imp./min.) la sortie est désactivée.

6.2.5 Pré-diviseur

Le pré-diviseur est un diviseur pour calculer la vitesse de rotation réelle pour la valeur de données process (PDV). Il est utilisé lors de l'utilisation de plusieurs cames sur un axe.

La limite de mesure est réduite par ce diviseur.

6.3 Diagnostic et événements

Code Nom Type Description
20480 d / 50 00 h Défaut de matériel d'appareil (Défaut interne)		Erreur Echange	d'appareil
35856 d / 8C 10 h Plage de variables de processus dépassée. (Plage de valeurs process supérieure à la plage valide)		Avertissement	Données de processus incertainesNote: This event will not be transmitted via IO-Link.Event mechanism. it is only available by reading index 37 (DetailedDeviceStatus) or 545 (BitCoded_ActiveEvents)(Données de process incertaines.Cet état n'est pas transmis par le mécanisme de gestion des évènements via IO-LinkIl est disponible uniquement en lisant l'index 37 (DetailedDeviceStatus) ou 545 (BitCoded_ActiveEvents))
35888 d / 8C 30 h Plage de variables de processus sous-dépassée. (Plage de valeur process inférieure à la plage valide)		Avertissement	Données de processus incertainesNote: This event will not be transmitted via IO-Link.Event mechanism. it is only available by reading index 37 (DetailedDeviceStatus) or 545 (BitCoded_ActiveEvents)(Données de process incertaines.Cet état n'est pas transmis par le mécanisme de gestion des évènements via IO-Link Il est disponible uniquement en lisant l'index 37 (DetailedDeviceStatus) ou 545 (BitCoded_ActiveEvents))
Code Nom Type D	Description
36350 d / 8D FE h	Evénement de test 1	Avertissement L'événement apparaît si on met l'index 2 sur une valeur de 240. L'événement disparaît si on met l'index 2 sur une valeur de 241
36351 d / 8D FF h	Test event 2 (Evénement de test 2)	Avertissement L'événement apparaît si on met l'index 2 sur une valeur de 242. L'événement disparaît si on met l'index 2 sur une valeur de 243

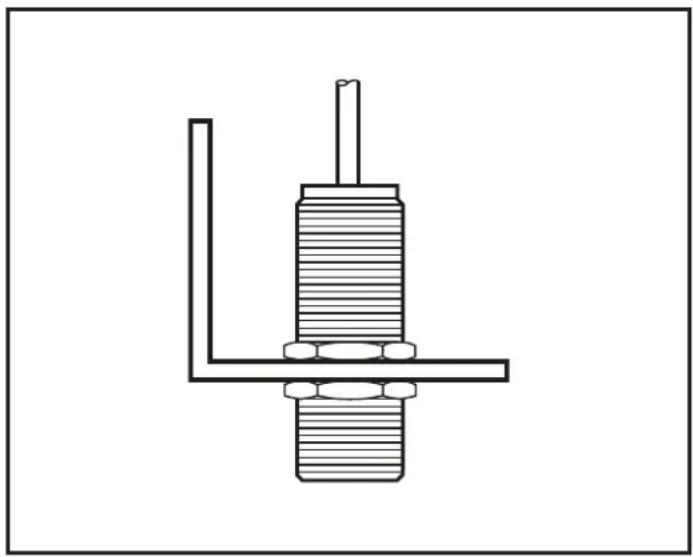

7 Montage

Principe de montage Spécifications de montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation et le protéger contre le desserrage à l'aide des écrous fournis.
▶ Respecter les spécifications de montage ci-dessus pour assurer un fonctionnement fiable.

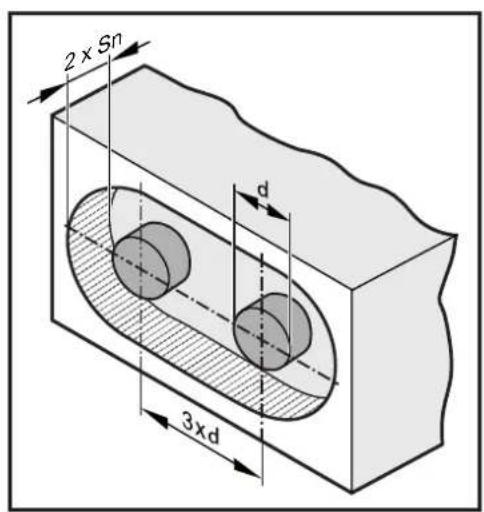

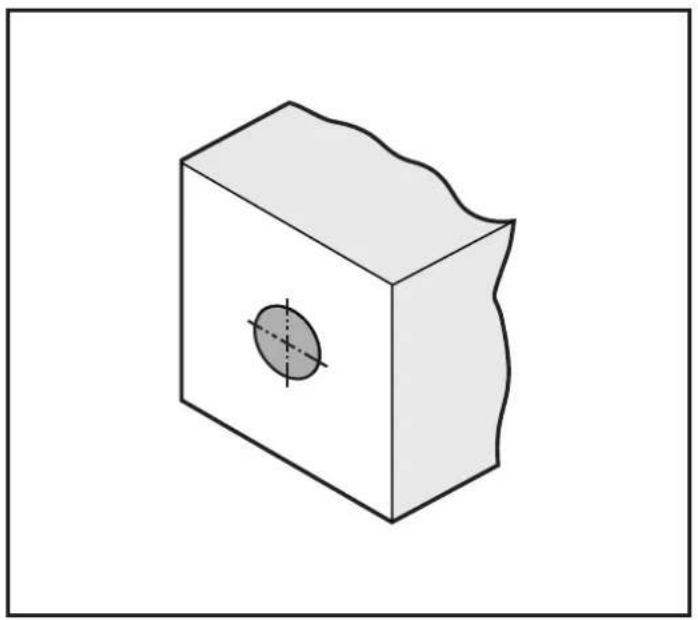

7.1 Remarques sur le montage encastré ou non encastré dans le métal

Remarques sur le montage de détecteurs cylindriques

encastré non encastré

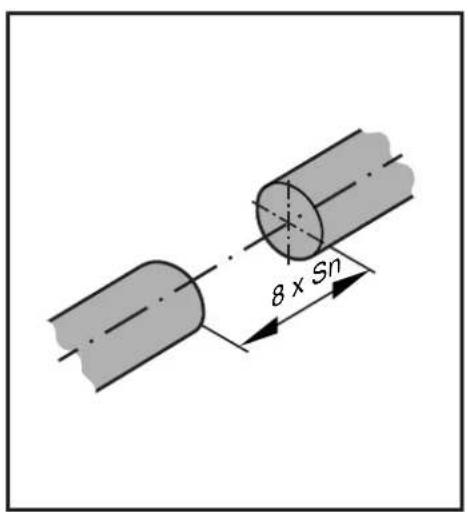

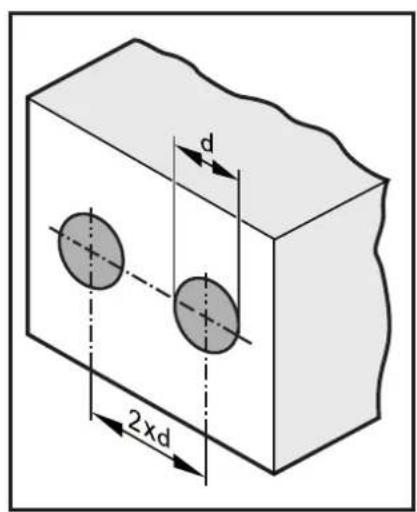

Distances minimales pour le montage d'appareils du même type (montage côte à côte)

S'applique aux détecteurs cylindriques et parallélépipédiques.

8 x Sn

d 2xd

2 x Sn d 3 x d

encastré non encastré

Le montage côte à côte n'est possible qu'en cas de fréquences d'oscillation différentes.

8 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil selon le schéma de branchement.

8.1 Schéma de branchement

DI5029, DI5030

SIO : 4 Sortie de commutation PNP / NPN programmable via IO-Link

IO-Link : 4 Communication IO-Link

Réglage usine PNP / normalement ouvert

9 Fonctionnement

Le fonctionnement ne nécessite aucun entretien.

Respecter pour un bon fonctionnement :

Dégager la face active et l'espace libre de toute présence de dépôts métalliques ou de corps étrangers.
▶ Ne pas faire fonctionner des appareils à champ de grande intensité (par ex. portables) à proximité immédiate du contrôleur de vitesse de rotation.

10 Schéma d'encombrement

60 49 45 M12 x1 M18 x1 LED 4 x 90° 4 24

DI5029 DI5030
Dimensions [mm]

60 49 35 10 M12 x1 M18 x1 LED 4 x 90° 4 24

FR

Des fiches techniques et des déclarations de conformité CE sont disponibles sur: www.ifm.com
