IG5818 - Capteur inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif
Marque	IFM
Modèle	IG5818
Catégorie	Détecteur inductif DC non polarisé
Fonction principale	Détection sans contact de métaux
Portée nominale (Sn)	Indiquée sur l'étiquette (ex. 2 mm)
Montage	Encastrable ou non encastré (selon étiquette)
Zone de dégagement autour de la face active	Selon schéma (fig. 2 de la notice)
Distances minimales entre détecteurs	Selon schémas (fig. 3 et 4)
Alimentation	Tension continue (voir étiquette)
Raccordement	2 fils DC, non polarisé
Courant de sortie minimum	Doit être respecté selon spécifications
Protection contre charges inadéquates	Ne pas raccorder des charges à faible résistance directement
Charges inductives	Circuit RC parallèle recommandé
Longueur de câble max	30 m (section >0,5 mm²), séparé des sources parasites
Montage en série	Tenir compte de la chute de tension de chaque appareil
Montage en parallèle	Éviter pour les modèles 2 fils (sauf cas exceptionnel)
Tension d'alimentation	Doit correspondre à l'étiquette ; si non stabilisée, utiliser condensateur
Conditions d'utilisation	Éviter les charges capacitives excessives
Entretien et nettoyage	Nettoyer la face active avec un chiffon doux et sec
Sécurité	Mettre l'installation hors tension avant tout raccordement
Informations générales	Notice téléchargeable gratuitement au format PDF

FOIRE AUX QUESTIONS - IG5818 IFM

Comment installer le capteur inductif IFM IG5818 ?

Le capteur peut être monté encastré ou non encastré selon l'étiquette. Respecter les zones de dégagement indiquées sur les schémas de la notice. Mettre l'installation hors tension avant le raccordement.

Quelle est la portée de détection du IG5818 ?

La portée nominale (Sn) est indiquée sur l'étiquette du capteur. Elle est mesurée avec de l'acier 37 selon les normes. Pour d'autres métaux, la portée peut être inférieure.

Peut-on utiliser ce capteur en milieu humide ?

La notice ne spécifie pas d'indice de protection. Il est conseillé de protéger le capteur de l'humidité excessive et de consulter la fiche technique complète.

Comment raccorder le capteur IG5818 ?

Le raccordement se fait par deux fils DC non polarisés. Respecter le courant de sortie minimum. Pour des longueurs de câble supérieures à 30 m, utiliser un câble blindé ou séparé des parasites.

Que faire si le capteur ne commute pas ?

Vérifier l'alimentation, les raccordements et la charge. S'assurer que la tension correspond à l'étiquette. Pour les charges capacitives, le courant de sortie à l'appel ne doit pas être dépassé.

Quels matériaux sont détectés par le capteur IG5818 ?

Ce détecteur inductif détecte tous les métaux sans contact. La portée est donnée pour l'acier 37 ; pour d'autres métaux, la portée peut être réduite.

Peut-on monter plusieurs capteurs côte à côte ?

Oui, mais respecter les distances minimales indiquées sur les schémas (fig. 3 et 4) pour éviter les interférences. Ces distances dépendent du type de montage.

Quelle est la tension d'alimentation recommandée ?

La tension doit correspondre à celle indiquée sur l'étiquette. Si l'alimentation n'est pas stabilisée, un condensateur (ex. 1000 µF à 24 V) doit être raccordé.

Comment nettoyer le capteur inductif ?

Nettoyer la face active avec un chiffon doux et sec. Éviter les produits abrasifs ou solvants qui pourraient endommager le capteur.

Le capteur est-il protégé contre les inversions de polarité ?

Le modèle IG5818 est non polarisé, donc il supporte le branchement dans les deux sens. Cependant, toujours vérifier les spécifications exactes sur l'étiquette.

MODE D'EMPLOI IG5818 IFM

Notice de Montage Détecteur inductif DC / non polarisé

efector1oo

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) voir l'étiquette; (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à Sn).

Montage

• Encastrable (voir l'étiquette: Sn = Xmm f) ou montage non encastré (Sn = Xmm nf) (→ fig. 1).
• Zone de dégagement autour de la face active pour montage sur bâti métallique (→ fig. 2).
• Distances minimales lorsque plusieurs détecteurs de la même version sont montés (→ fig. 3, 4).

Sn = x mm f Sn = x mm nf
1
2
Sn = x mm f Sn = x mm nf
3	D D D	D 2xD D
4	8 x Sn	8 x Sn

Raccordement électrique

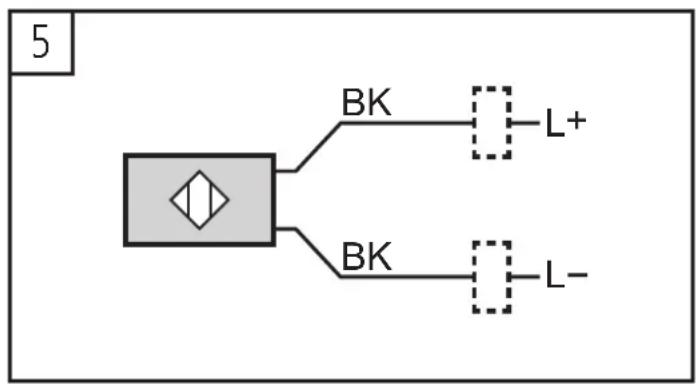

• Mettre l'installation hors tension avant le raccordement d'appareil (→ fig. 5).

• Si le câble est d'une longueur supérieure à 30 m et si les fils sont supérieurs à 0,5 mm², le câble devra être installé séparément des sources parasites (à une distance d'env. 50 cm) ou un câble blindé devra être utilisé. Raccorder la charge avant la mise sous tension.
• Les valeurs d'intensité de courant / courant de sortie minimum doivent être respectées.
• Si des charges capacitives sont utilisées, il faut s'assurer que le courant de sortie à l'appel n'est pas dépassé.

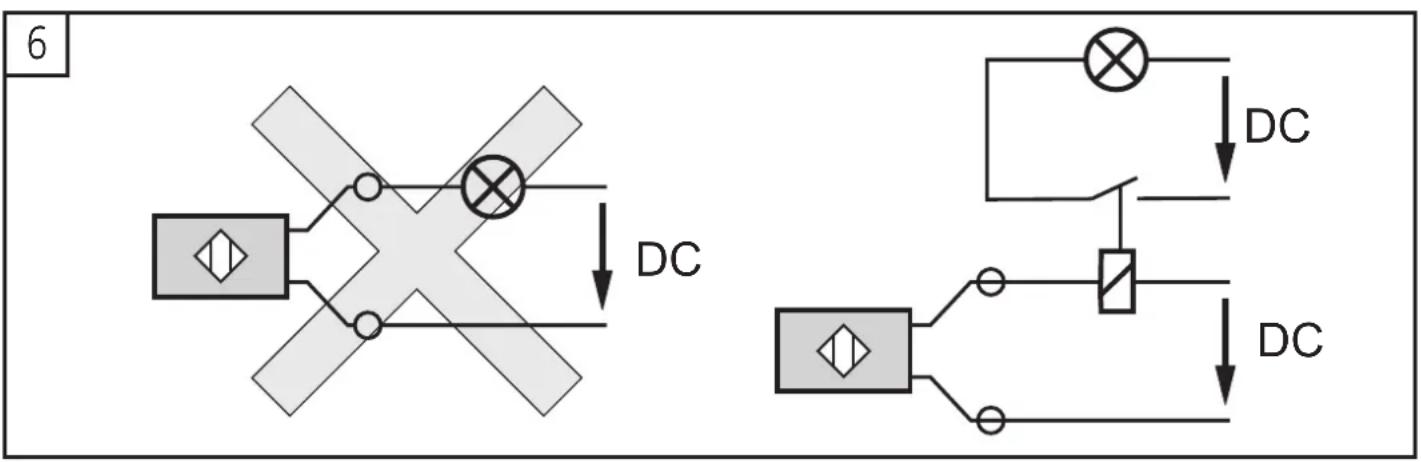

Ne pas raccorder des charges d'une faible résistance (par ex. lampes) directement à un détecteur. Commuter ces charges via un relais ( fig. 6):

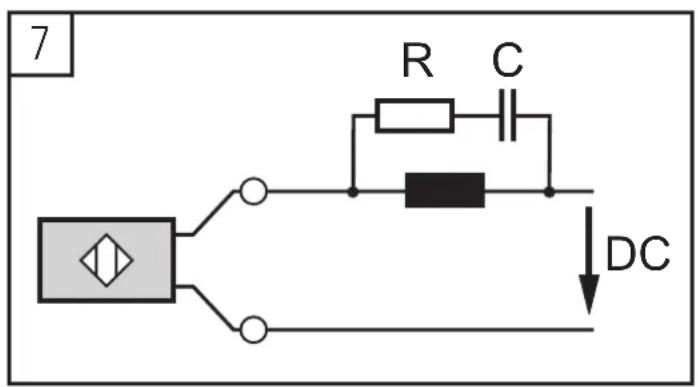

Pour les charges inductives, un circuit RC doit être monté en parallèle à la charge ( fig. 7).

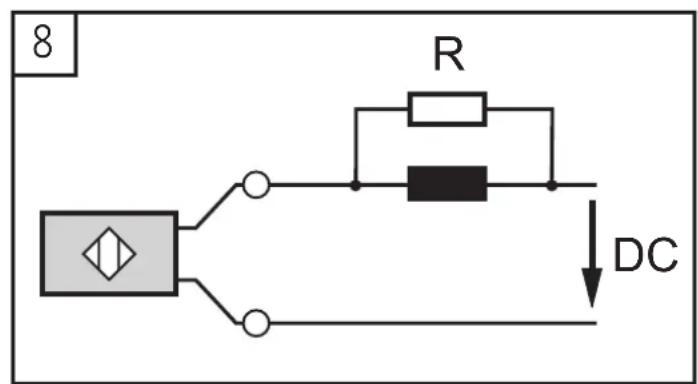

Pour les détecteurs 2 fils, une charge trop faible peut causer un mauvais fonctionnement. Dans ce cas, une résistance doit être montée en parallèle sur la charge ( fig. 8).

• En cas de montage en série, la chute de tension de chaque appareil doit être prise en compte.

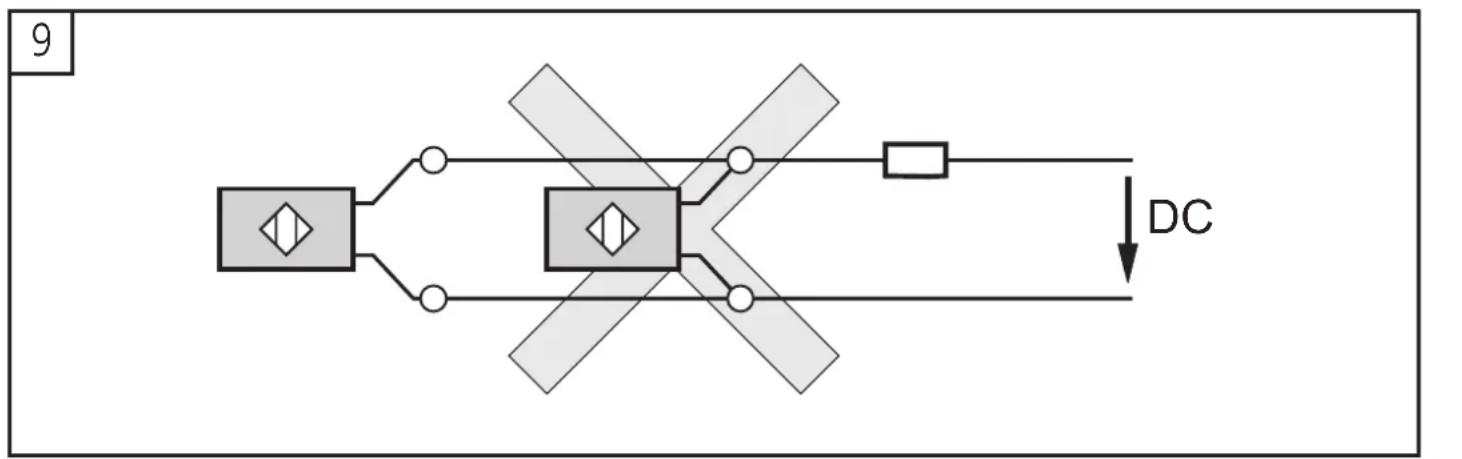

Eviter le montage en parallèle des appareils 2 fils (à utiliser uniquement dans les cas exceptionnels, vérifier le bon fonctionnement, fig. 9):

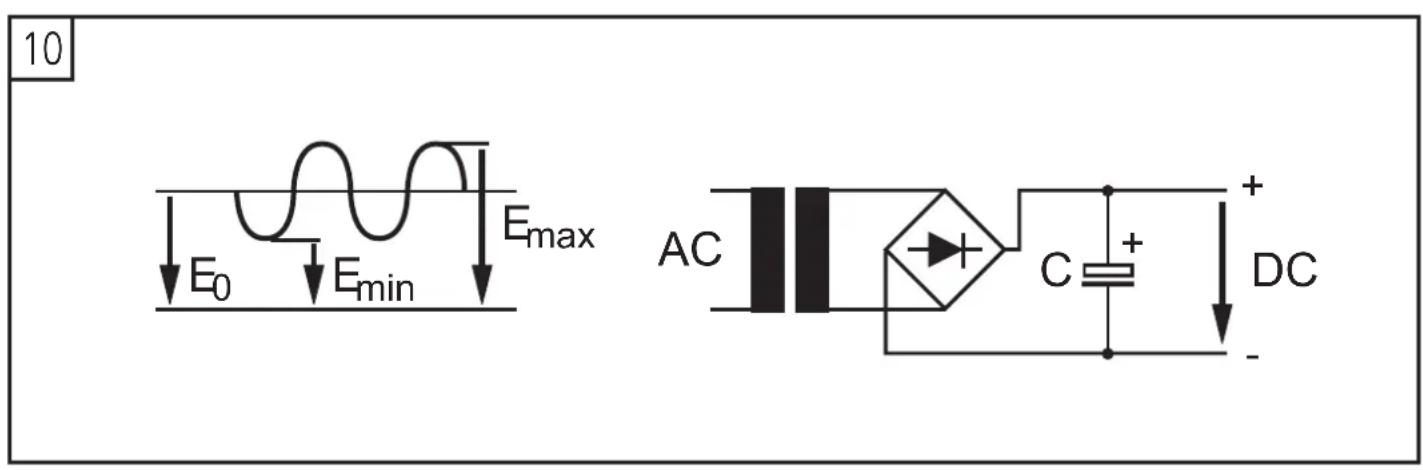

La tension d'alimentation doit correspondre aux valeurs indiquées sur l'étiquette. Si elle n'est pas stabilisée, un condensateur devrait être raccordé (à 24 V et 1 A par exemple un condensateur de 1000~ F, 50 V, → fig. 10):
