MODE D'EMPLOI IM5087 IFM

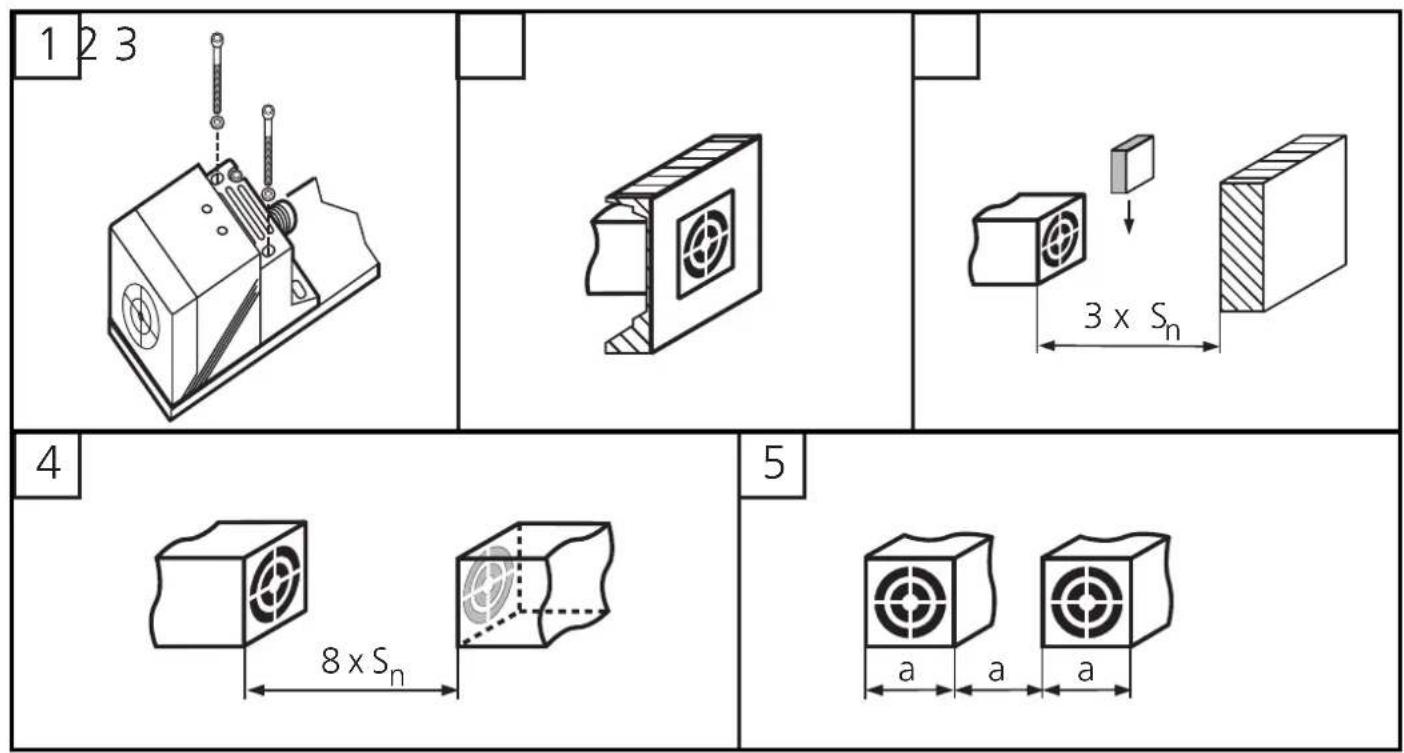

UK6 Fonctionnement et caractéristiques Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn): voir sur l’étiquette; portée de travail (Sa) 0...0,81 x Sn (valeurs définies par mesure selon les normes avec acier 37; en cas d´ autres métaux portée inférieure à Sn). Montage Visser le détecteur sur une base de montage. En cas de sollicitation mécanique important, assurer que le détecteur ne se desserre pas; encastrable (fig. 1 et 2). En cas de montage dans une masse métallique, le métal ne doit pas dépasser la face active.
- Zone de dégagement autour de la face active pour montage sur bâti métallique: fig. 3.

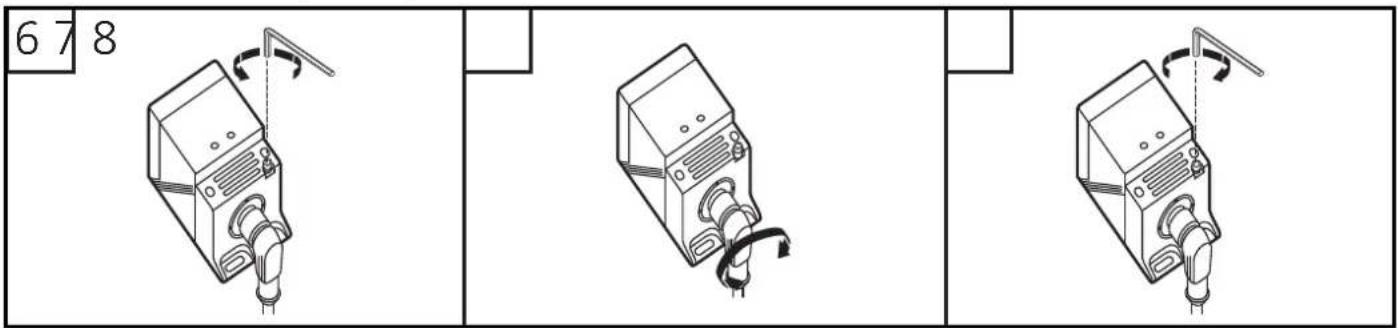

- Distances minimales lorsque plusieurs détecteurs de la même version sont montés: fig. 4 et 5. Le connecteur peut pivater: 3 x S

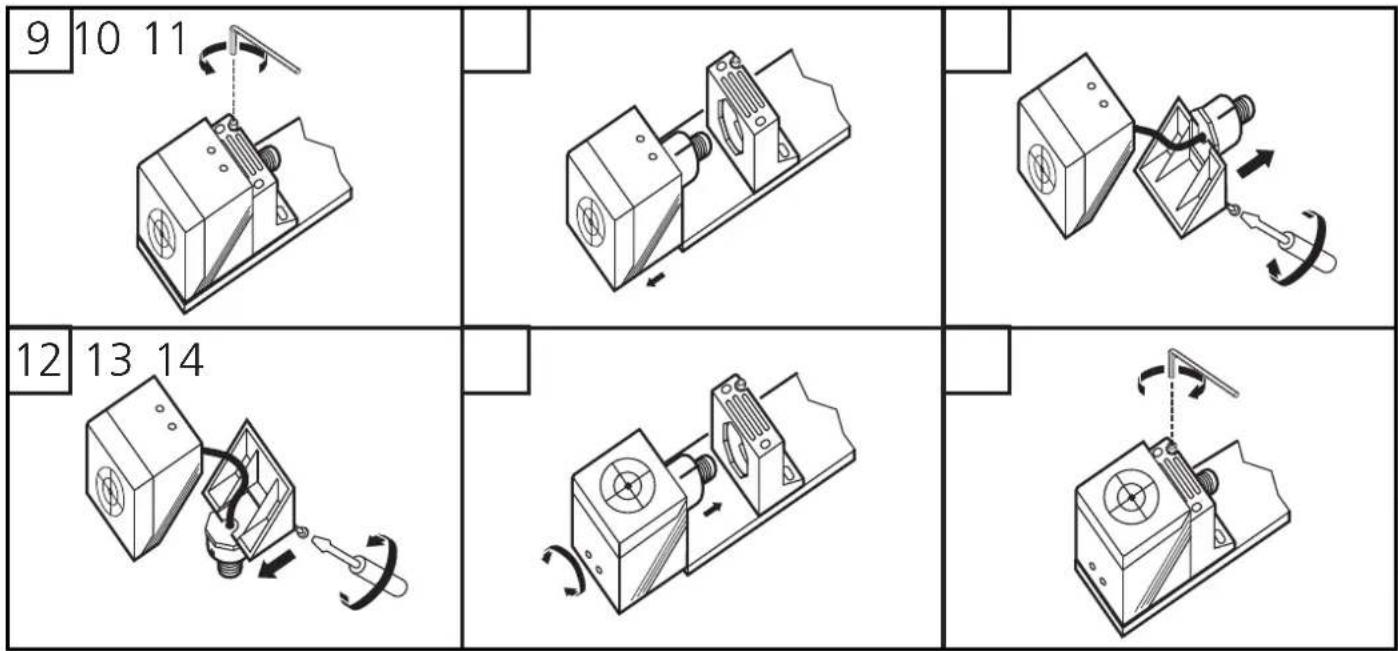

Orientation de la face active Raccordement électrique Mettre l’installation hors tension avant le raccordement du détecteur. Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l‘appareil après un court-circuit. Fonctionnement Vérifier le bon fonctionnement du détecteur.
- La LED verte est allumée lorsque la tension d’alimentation est appliquée.
- La LED rouge (jaune) est allumée lorsque la sortie est commutée. Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement il faut respecter les indications suivantes:
- La face active et l’espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
- CEM: L’appareil est en harmonie avec les exigences selon EN 60947-5-2.
