IO9923 - Capteur inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	IO9923
Type de produit	Capteur inductif
Principe de détection	Sans contact, détection de métaux
Portée nominale (Sn)	2 mm (reportez-vous à l’étiquette)
Sortie	Commutation PNP (par défaut)
Tension d’alimentation	10…30 V DC
Consommation électrique	< 10 mA (hors charge)
Courant de sortie maximal	200 mA
Protection	IP67
Plage de température	-25 °C à 70 °C
Matériau du boîtier	Plastique / métal (selon variante)
Dimensions (fixation)	Entraxe de perçage 25 mm
Poids	20 g
Raccordement	Connecteur orientable
Indicateur de commutation	LED jaune (allumée si sortie active)
Conformité CEM	Selon EN 60947-5-2
Montage	Sur platine avec clips (fixation par languette)
Entretien et nettoyage	Garder la face active exempte de dépôts et de corps métalliques
Réparabilité	Non réparable, remplacer l’appareil

FOIRE AUX QUESTIONS - IO9923 IFM

Quels types de métaux le capteur IO9923 détecte-t-il ?

Le capteur détecte tous les métaux (ferreux et non ferreux) sans contact. La portée dépend du matériau.

Comment savoir si le capteur est actif ?

La LED jaune située sur le dessus du capteur s'allume dès que la sortie est commutée (objet métallique détecté).

Quelle est la tension d'alimentation requise ?

Le capteur fonctionne en courant continu 10…30 V. Respectez la polarité indiquée sur l'étiquette.

Comment monter le capteur sur une surface ?

Fixez d'abord la platine de montage (entraxe 25 mm) puis encliquetez le détecteur sur ses clips jusqu'au clic de la languette.

Comment démonter le capteur ?

Poussez la languette de la platine avec un tournevis tout en tirant le détecteur hors de la platine.

Puis-je orienter le connecteur ?

Oui, le connecteur est orientable pour faciliter le raccordement dans les espaces restreints.

Le capteur nécessite-t-il un entretien ?

Aucun entretien n'est nécessaire. Veillez seulement à ce que la face active reste propre et exempte de dépôts métalliques.

Quelle est la portée réelle du capteur sur acier ?

La portée nominale (Sn) est donnée sur l'étiquette. Pour l'acier, la portée réelle est environ 0,8 à 1 x Sn.

Quel type de sortie possède ce capteur ?

La sortie est de type PNP normalement ouvert (NO). Le courant de sortie maximum est de 200 mA.

Que faire si le capteur ne commute pas ?

Vérifiez l'alimentation, le câblage, la présence de métal dans la zone active et l'absence de corps étrangers métalliques sur la face avant.

MODE D'EMPLOI IO9923 IFM

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) voir l'étiquette.

Montage

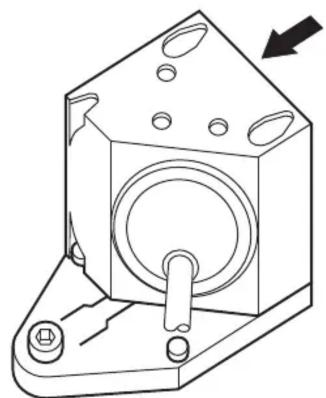

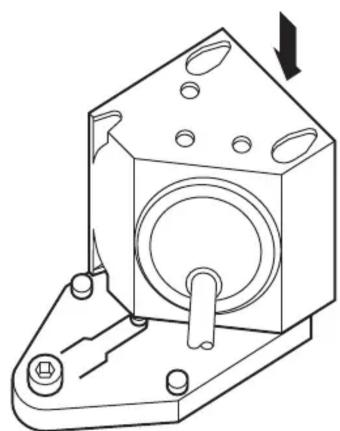

Fixer la platine de montage sur la surface (espacement des perçages 25 mm). Placer le détecteur sur les clips de la platine de montage et le pousser sur la platine de montage jusqu'au clic de la languette.

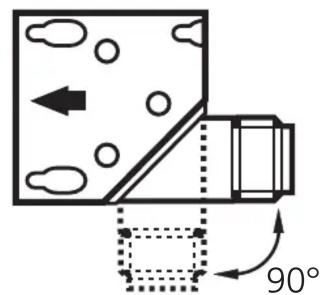

Pour les appareils avec connecteur, celui-ci est orientable à.

Orientation possible de la face active

Démontage

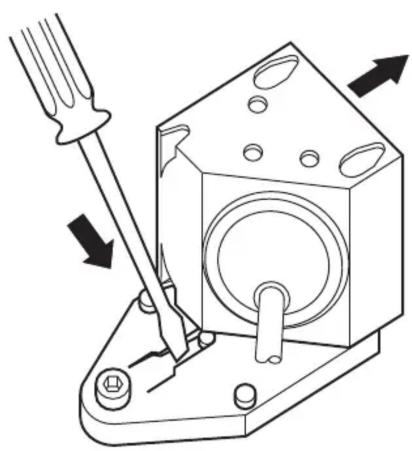

Pour démonter le détecteur, pousser la languette de la platine avec un tournevis et en même temps pTRer le détecteur de la platine de montage.

Raccordement électrique

Mettre l'installation hors tension avant de raccorder l'appareil. Raccorder le détecteur selon les indications de l'étiquette.

Fonctionnement

Vérifier le bon fonctionnement du détecteur. La LED est allumée lorsque la sortie est commutée.

Le fonctionnement du détecteur ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter que:

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut. CEM: L'appareil est en harmonie avec les exigences selon EN 60947-5-2.
