PP2000 - Unité de programmation et d'affichage IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Unité de programmation et d'affichage pour capteurs EPS
Marque	IFM
Modèle	PP2000
Alimentation	10,8...30 V DC, consommation <60 mA
Alimentation capteur EPS	U_B - 1,5 V
Protection électrique	Courts-circuits, inversion de polarité, surcharges
Boîtier	INOX 316L, EPDM/X, PC, PBTP, FPM
Indice de protection	IP 67
Température ambiante	-25...+80 °C
Température de stockage	-40...+100 °C
Dimensions (approx.)	Diamètre 34 mm, hauteur 100 mm (sans connecteur)
Poids (estimation)	150 g
Affichage	Digital, 4 digits
LED de commutation	2 x rouge (état des sorties)
Fonctions principales	Indication à distance, évaluation à distance, programmation et réglage à distance
Mémoires	1 mémoire de travail (nr0) et 3 mémoires mortes réinscriptibles (nr1, nr2, nr3)
Temps de réponse	OU1 <50 ms, OU2 =0 ms
Retard à la disponibilité	1,5 s
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Installation par un électricien, respect des normes nationales et internationales
Pièces détachées et réparabilité	Bride de fixation (réf. E10077) et base de montage disponibles en accessoires

FOIRE AUX QUESTIONS - PP2000 IFM

Comment raccorder le PP2000 à un capteur EPS ?

Branchez le capteur EPS au connecteur prévu (③) à l'aide du câble fourni. Le PP2000 fournit l'alimentation et échange les données automatiquement.

Quelles sont les fonctions du PP2000 ?

Indication à distance de la valeur mesurée, évaluation à distance avec sorties OU1 et OU2, et programmation/réglage à distance des paramètres du capteur.

Comment mémoriser les paramètres d'un capteur dans le PP2000 ?

Raccordez le capteur, appuyez sur Mode/Enter jusqu'à afficher Sto, puis maintenez Set pour choisir une mémoire (nr1, nr2 ou nr3) et confirmez avec Mode/Enter.

Comment modifier des paramètres déjà mémorisés dans le PP2000 ?

Sans capteur raccordé, utilisez SEL pour charger une mémoire, modifiez les paramètres via le menu, puis mémorisez avec Sto.

Comment programmer un capteur rapidement avec le PP2000 ?

Utilisez la fonction Snd : appuyez sur Mode/Enter jusqu'à Snd, choisissez la mémoire contenant les paramètres, puis confirmez. Le capteur est programmé immédiatement.

Que signifient les messages d'erreur '5E' et 'IOE' ?

5E : erreur de type de capteur (paramètres incompatibles). IOE : erreur de transmission des données. Réappuyez sur Mode/Enter pour réessayer.

Comment verrouiller le PP2000 pour éviter une programmation accidentelle ?

En mode Run, appuyez simultanément sur les deux boutons pendant 10 secondes. L'affichage s'éteint brièvement, indiquant le verrouillage ou déverrouillage.

Quelles sont les spécifications de l'alimentation électrique ?

Tension 10,8...30 V DC, courant de sortie max 250 mA, chute de tension <2 V, consommation <60 mA, protection contre courts-circuits et inversion de polarité.

Quels sont les modes de fonctionnement du PP2000 ?

Indication à distance (affichage de la pression), évaluation à distance (sorties OU1/OU2), et programmation/réglage à distance des paramètres du capteur.

Comment installer le PP2000 ?

Deux options : utiliser une bride de fixation (réf. E10077) ou une base de montage (trou de Ø18,5-20 mm). Serrez la bague à visser pour fixer l'unité.

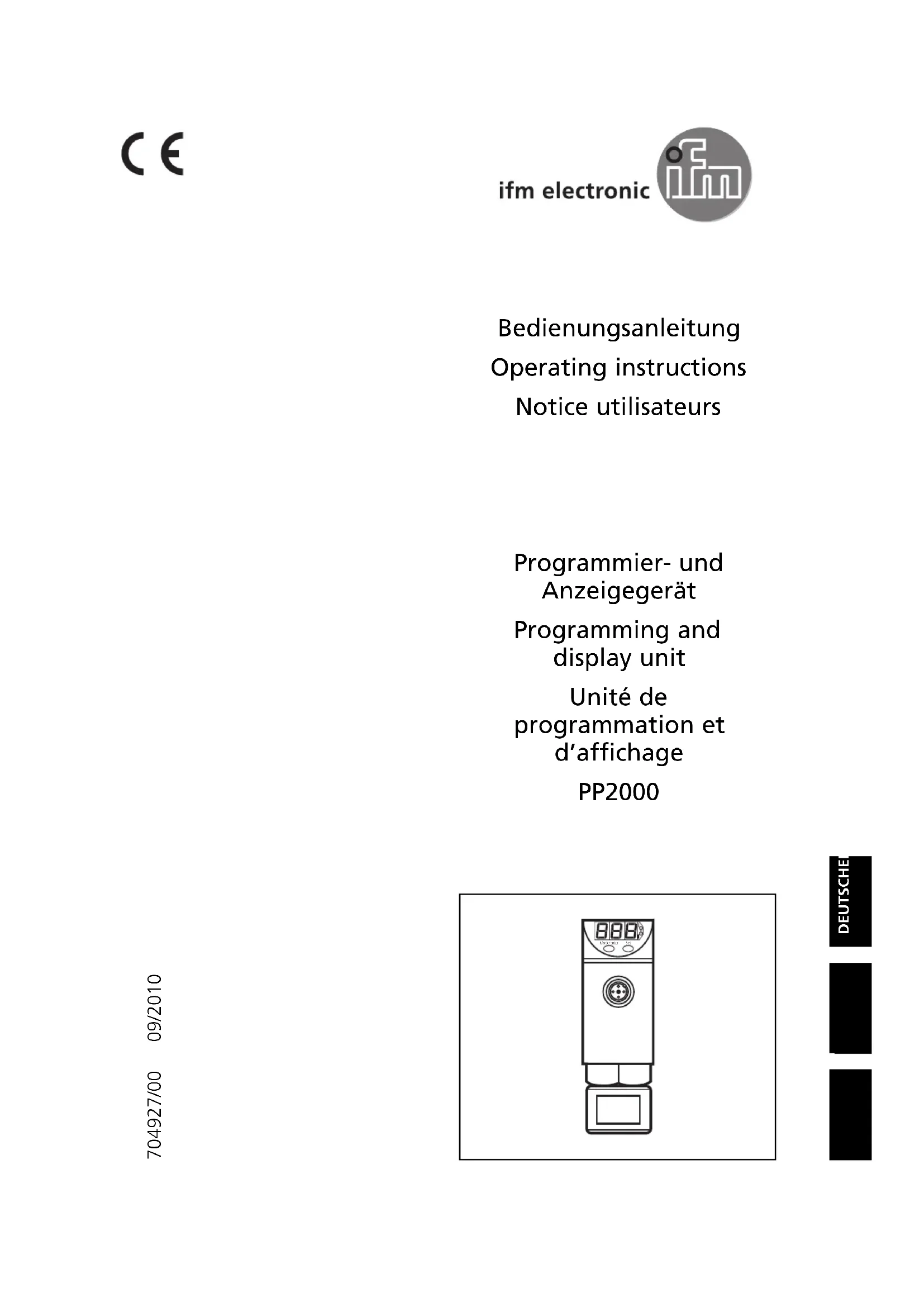

MODE D'EMPLOI PP2000 IFM

Unité de programmation et d'affichage

PP2000

Éléments de service et d'indication.... page 27

Fonctionnement et caractéristiques.... page 28

Montage...... page 29

Raccordement électrique.... page 29

Programmation...... page 30

Programmation en général...... page 30

Copier/mémoriser les paramètres du capteur................................................ page 31

Modifier des paramètres mémorisés dans PP2000..... page 32

Programmation rapide du capteur........................................................ page 34

Programmation en série du capteur....................................................... page 34

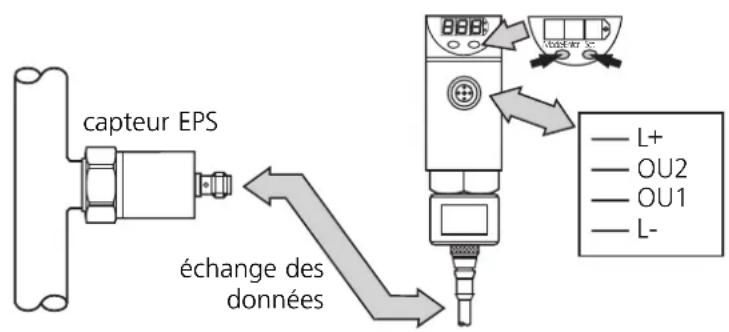

Indication à distance / Évaluation à distance / Réglage à distance........... page 35

Données techniques...... page 37

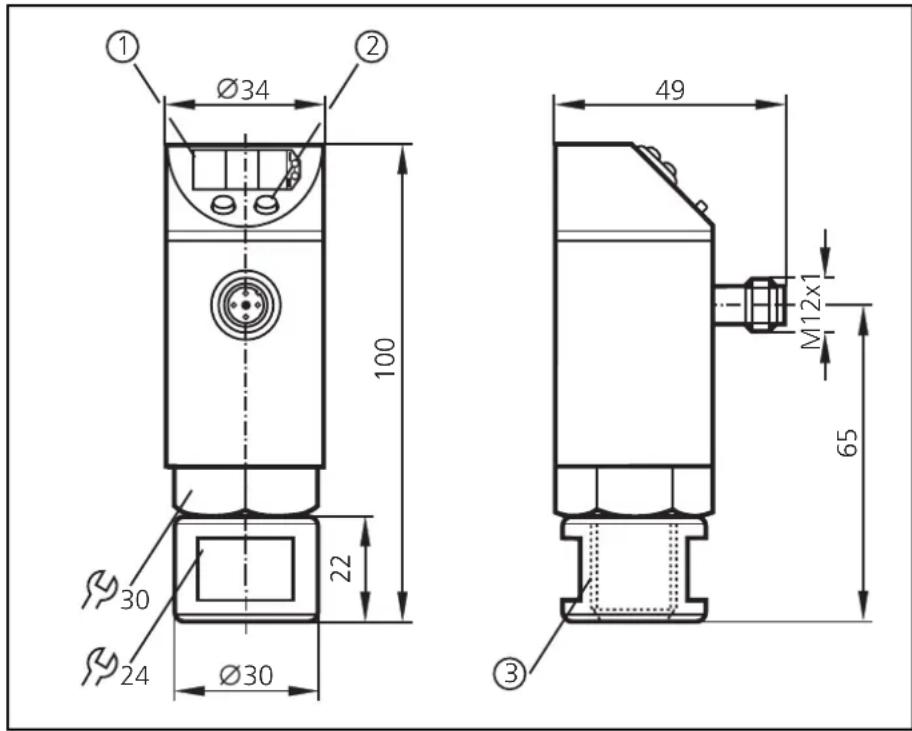

Dimensions...... page 37

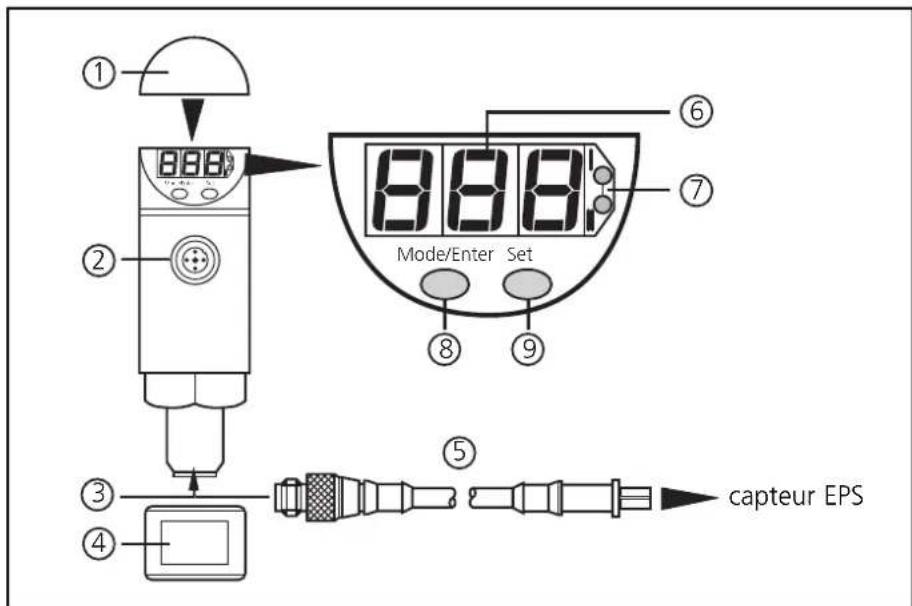

Éléments de service et d'indication

① ② ③ ④ ⑤ ⑥ ⑦ Mode/Enter Set capteur EPS

1	Etiquette	si le PP2000 est utilisé comme afficheur à distance, l'unité d'affichage et le facteur de multiplication pour la valeur affichée peuvent être notés
2	Connecteur	pour raccorder l'alimentation et les signaux de sortie du PP2000
3	Connecteur pour raccorder un capteur EPS
4	Bague à visser é	ément de serrage pour le montage
5	Câble de raccordement	câble pour le raccordement d'un capteur EPS au PP2000
6	Affichage digital	affichage de la valeur mesurée, des options de menu, des paramètres, des valeurs de paramètre
7	2 x LED rouge	état de commutation; allumée si la sortie I / Il du capteur a commuté
8	Bouton Mode / Enter	sélection des options de menu et confirmation des valeurs du paramètre
9	Bouton Set	réglage des valeurs de paramètre (en appuyant sur le bouton-poussoir et le maintenant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois)

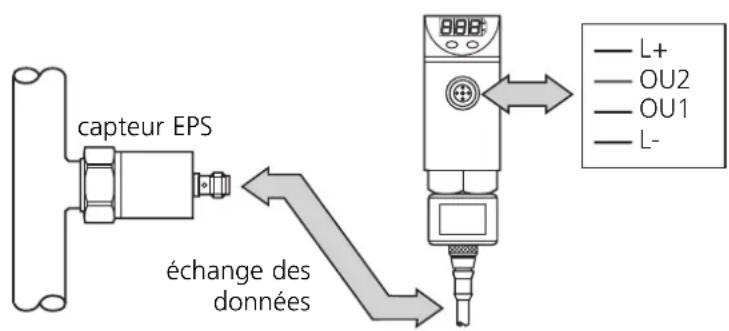

Fonctionnement et caractéristiques

capteur EPS échange des données L+ OU2 OU1 L-

PP2000 est une unité de programmation et d'affichage pour les capteurs EPS (EPS = easily programmable sensor, capteur facile à programmer).

• Le PP2000 fournit l'alimentation en tension pour le capteur.
• détecte le type, l'étendue de mesure et les paramètres actuels du capteur,
• lit la valeur mesurée actuelle et l'affiche,
• assure toutes les fonctions d'évaluation du capteur,
• permet la modification des paramètres actuels du capteur.

Le PP2000 peut être raccordé au capteur temporairement ou en permanence.

Indication à distance

Indication de la pression actuelle du circuit (en bar, PSI ou MPa) par un afficheur digital.

Indication des états des sorties par les LED de commutation.

(→ page 35).

- Évaluation à distance

1 ou 2 signaux de sortie sont fournis selon du capteur utilis et la configuration de sortie réglée.

(→ page 35).

Programmation / programmation à distance du capteur

Les paramètres peuvent être réglés avant le montage et la mise en service du capteur ou pendant le fonctionnement. (→ page 35).

Mémoires

Le PP2000 a une mémoire de travail et 3 mémoires de réinscription (nr1, nr2, nr3).

Ceci permet de

• copier / mémoriser les paramètres du capteur lire les valeurs actuelles des paramètres du capteur et les mémoriser en permanence (→ page 31).

- Modifier des paramètres mémorisés en PP2000

charger les paramètres mémorisés dans la mémoire de travail, les modifier et les mémoriser de nouveau (→ page 32).

- Programmer rapidement / programmer en série de capteurs

Transmettre les paramètres mémorisés aux capteurs EPS : configuration rapide du capteur avant le fonctionnement / pendant le fonctionnement / programmation en série de plusieurs capteurs (→ page 34).

Il existe deux options

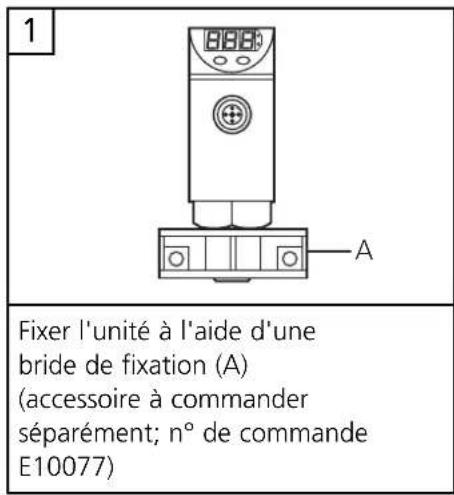

1 Fixer l'unité à l'aide d'une bride de fixation (A) (accessoire à commander séparément; n° de commande E10077)

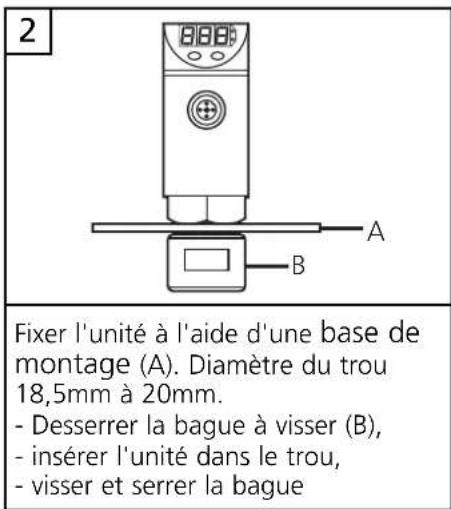

2 Fixer l'unité à l'aide d'une base de montage (A). Diamètre du trou 18,5mm à 20mm. - Desserrer la bague à visser (B), - insérer l'unité dans le trou, - visser et serrer la bague

Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Pour l'emploi du PP2000 hors de l'installation

Pour l'emploi mobile du PP2000 sur une installation en service

Pour le câblage du PP2000

Utiliser une alimentation appropriée (en fonction de la plage de tension du capteur EPS raccordé).

Intercaler le PP2000 entre le capteur et l'installation à l'aide du connecteur. Ne pas déconnecter les connecteurs quand ils sont sous tension.

Mettre l'installation hors tension avant de raccorder l'unité.

Le raccordement des sorties sur l'installation en service dépend du capteur (→ notice utilisateurs du capteur utilisé).

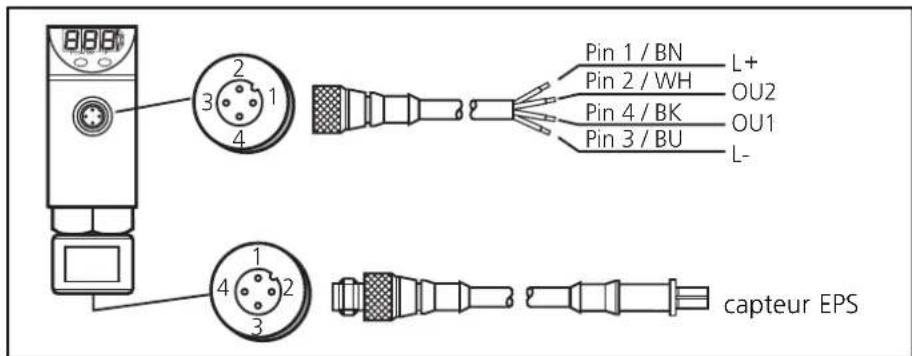

Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir).

Pin 1 / BN L+ Pin 2 / WH OU2 Pin 4 / BK OU1 Pin 3 / BU L- capteur EPS

Le signal de sortie OU1 du capteur est transmis au PP2000 par le protocole EPS. Afin d'éviter un mauvais fonctionnement dû aux tensions parasites, un câble blindé est recommandé en cas de distance supérieure à la longueur du prolongateur fourni entre le capteur et le PP2000.

Programmation en général

Pendant le fonctionnement, vous utilisez deux sortes d'options de menu :

• Paramètres spécifiques au capteur
• Options de menu pour les actions du PP2000

Paramètres spécifiques au capteur

Les caractéristiques de mesure et d'évaluation du capteur dépendent de ces paramètres. Pour des explications sur ces paramètres, voir la notice utilisateurs du capteur utilisé.

Options de menu pour les actions du PP2000

SEL	= select (sélectionner): active un emplacement en mémoire du PP2000 (seulement actif si aucun capteur n'est raccordé)
Sto	= store (mémoriser): mémorise des paramètres sur PP2000
Snd	= send (transmettre): transmet des paramètres d'un emplacement en mémoire d PP2000 au capteur

Les options de menu Sto et Snd sont incluses dans la séquence des paramètres spécifiques au capteur. (→ notice utilisateurs du capteur utilisé).

Programmation

Pour effectuer la programmation, procéder comme indiqué ci-dessous.

1	Appuyer sur le bouton "Mode/Enter": sélectionner les options des menus / paramètres
2	Appuyer sur le bouton"Set" régler la valeur du paramètre / choix de l'action
3	Appuyer sur le bouton"Mode/Enter" confirmer le réglage

Les points suivants s'appliquent à tous les réglages:

• Si aucun bouton n'est appuyé pendant 15s, le programme retourne au niveau de menu précédent.
• Si les modifications des valeurs de paramètres n'ont pas été confirmées, les valeurs précédentes restent effectives.
• Si vous modifiez les paramètres avec l'installation en service, le fonctionnement de celle-ci est influencé. Vérifiez de ne pas créer un mauvais fonctionnement de l'installation.

Blocage / déblocage

Le capteur peut être verrouillé par PP2000 afin d'éviter une fausse programmation non intentionnelle : Appuyer en Mode Run sur les deux boutons-poussoir pendant 10s. Dès que l'affichage s'éteint, l'appareil est bloqué ou non bloqué. Appareil livré : non bloqué.

En cas d'appareil bloqué, l'information en est indiquée lorsque vous essayez de changer des valeurs de paramètre.

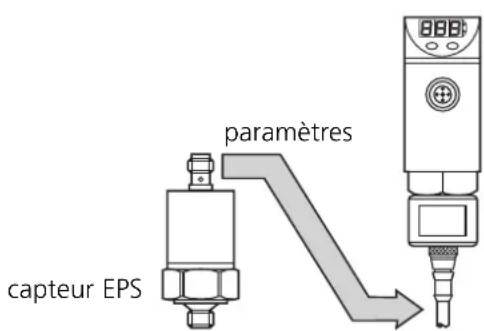

Copier / mémoriser les paramètres du capteur

paramètres capteur EPS

Après le raccordement d'un capteur, les paramètres du capteur sont chargées dans la mémoire de travail du PP2000.

Les paramètres restent mémorisés dans la mémoire de travail du PP2000 même si l'alimentation en tension est interrompue. Ils ne seront écrasés que si un nouveau capteur est raccordé.

Par la fonction Sto, les paramètres du capteur sont mémorisés dans une mémoire morte du PP2000 (nr1, nr2 ou nr3).

1	Raccorder le capteur.	[100]	Les données actuelles du capteursont disponibles dans le PP2000.La valeur mesurée actuelle estindiquée. (Si le capteur n'est pasraccordé à l'installation, la valeur"0" est affichée).
2			Appuyer sur le boutonMode/Enterplusieurs foisjusqu'à ce que le "Sto" soitaffiché.
3			Appuyer sur le boutonSetet lemaintenir appuyé."nr" clignote pendant 5s,ensuite les emplacementsdisponibles sont affichés l'unaprès l'autre* (pas à pas enappuyant sur le bouton-poussoirplusieurs fois ou continuellementen le maintenant appuyé).
4			Dès que la mémoire morte désiréeest affichée, appuyer brièvementsur le boutonMode/Enter(= confirmation)."Sto" clignote brièvement.Si "Sto" ne clignote plusles paramètres sélectionnés sontmémorisés de façon permanente.
			Après 15s la valeur mesuréeactuelle est indiquée.

*3 mémoires mortes sont disponibles : nr1, nr2, nr3.

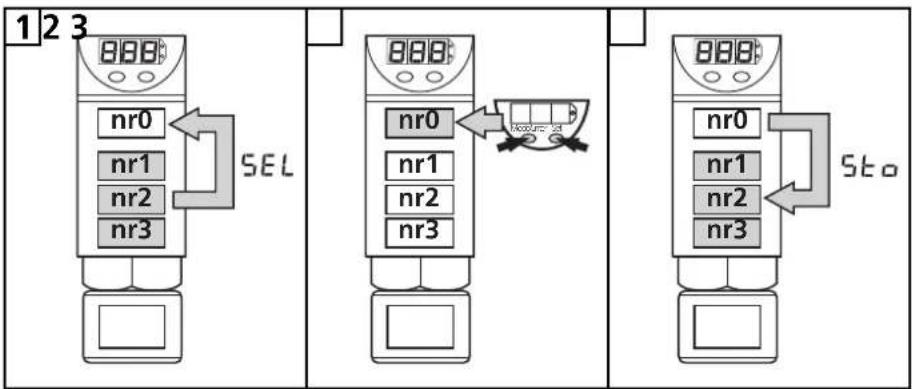

Modifier des paramètres mémorisés dans PP2000

Pour cette opération, aucun capteur ne sera raccordé.

    subgraph Control
    A -->|NR0| K["SEL"]
    B -->|NR1| K
    C -->|NR2| K
    D -->|NR3| K
    end

    subgraph Display
    E -->|NR0| L["Display"]
    F -->|NR1| L
    G -->|NR2| L
    H -->|NR3| L
    end

    style A fill:#f9f,stroke:#333
    style B fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style E fill:#f9f,stroke:#333
    style F fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333
    style H fill:#f9f,stroke:#333

Pour effectuer la modification, procéder comme indiqué ci-dessous.

- Par la sélection de l'emplacement en mémoire (SEL), les paramètres en question sont chargés d'une mémoire morte (nr1, nr2 ou nr3) dans la mémoire de travail (nr0).

Partie 1 / Étapes 1 - 3

La mémoire de travail contient le dernier groupe de données lu.

Les données dans la mémoire de travail sont écrasées systématiquement si - un nouveau capteur est raccordé ou

- si un autre groupe de données est sélectionné pour modification par SEL.

- Par la programmation, les paramètres sont modifiés dans la mémoire de travail.

Partie 2 / Étapes 4 - 7

- Par la fonction (Sto) les nouveaux paramètres sont mémorisés dans une mémoire morte (nr1, nr2 ou nr3).

Les paramètres précédents mémorisés à cet emplacement sont écrasés.

Partie 3 / Étapes 8 - 10

Partie 1: Charger les paramètres dans la mémoire de travail SEL

1	Mettre PP2000 sous tension.		L'option du menuSEL(sélection de l'emplacement de mémoire) est affichée.
2			Appuyer sur le boutonSetet le maintenir appuyé."nr0"clignotependant 5s,ensuite les emplacements disponibles sont affichés l'un après l'autre*(pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continuellement en le maintenant appuyé).
3			Dès que la mémoire morte désirée est affichée, appuyer brièvement sur le boutonMode/Enter (= confirmation).Les paramètres sélectionnés se trouvent dans la mémoire de travail et peuvent être modifiés.

3 mémoires mortes sont disponibles : nr1, nr2, nr3

Modifier des paramètres mémorisés dans PP2000

Partie 2: Modifier les paramètres

4			Appuyer sur le boutonMode/Enter plusieurs fois jusqu'à ce que leparamètredésirésoit affiché.
5		↓125	Appuyer sur le boutonSetet le maintenir appuyé.Lavaleur de paramètreactuelle clignotependant 5s,après la valeur estincrémentée*(pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continuellement en le maintenant appuyé).
6			Appuyer brièvement sur le boutonMode/Enter(= confirmation).Le paramètre est indiqué de nouveau, la nouvelle valeur du paramètre estmémoriséedans la mémoire de travail.
7	Changer d'autres paramètres:Recommencer avec l'étape 4.		Mémoriser les paramètres:Vous pouvez mémoriser les paramètres à tout moment.

Réduire la valeur du paramètre : Laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.

Partie 3: Mémoriser les paramètres modifiés Sto

8			Appuyer sur le boutonMode/Enter plusieurs foisjusqu'à ce que “Sto” soit affiché.
9			Appuyer sur le bouton Set et lemaintenir appuyé.“nr” clignote pendant 5s,ensuite les emplacementsdisponibles sont affichés l'unaprès l'autre* (pas à pas enappuyant sur le bouton-poussoirplusieurs fois ou continuellementen le maintenant appuyé).
10			Dès que la mémoire morte désiréeest affichée, appuyer brièvementsur le bouton Mode/Enter(= confirmation).“Sto” clignote brièvement.Si “Sto” ne clignote plusles paramètres sélectionnés sontmémorisés de façon permanente.
			Après 15s “SEL”actuelle estindiquée.

*3 mémoires sont disponibles: nr1, nr2, nr3.

Abandonner: Si le groupe de données ne doit pas être mémorisé, attendez

15s. L'unité quitte l'option du menu et affiche SEL à nouveau.

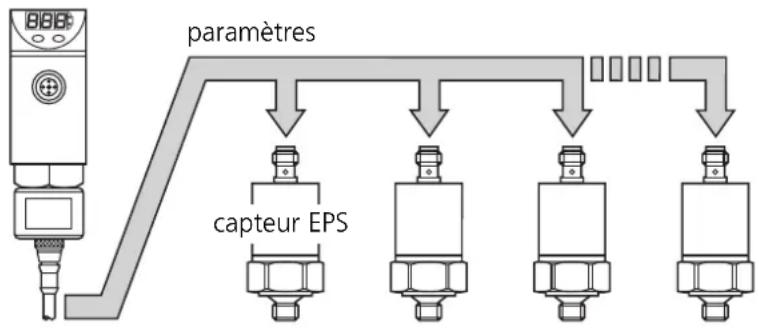

Programmation rapide / programmation en série de capteurs

Par la transmission (Snd) les paramètres sélectionnés sont mémorisés dans le capteur. Les paramètres deviennent effectifs immédiatement.

1	➔	Appuyer sur le boutonMode/Enter plusieurs foisjusqu'à ce que "Snd" soit affiché.
2	➔	Appuyer sur le bouton Set et lemaintenir appuyé."nr" clignote pendant 5s,ensuite les emplacementsdisponibles sont affichés (cligno-tant) l'un après l'autre* (pas à pasen appuyant sur le bouton-pous-soir plusieurs fois ou continuelle-ment en le maintenant appuyé).
3	➔	Dès que la mémoire morte désiréeest affichée, appuyer brièvementsur le bouton Mode/Enter."Snd" clignote pendant 1s,ensuite l'emplacement actif.Si aucun message d'erreur étaitaffiché, les paramètres ont ététransmis avec succès.
4	Configurer d'autres capteurs:Raccorder un nouveau capteur etappuyer sur le bouton Mode/Enterbrièvement.Les paramètres actifs peuvent êtretransmis si souvent que souhaité.	Terminer la transmission:1. Appuyer sur le bouton Set jus-qu'à ce que "End" soit affiché.2. Appuyer sur le boutonMode/Enter brièvement.

*3 mémoires sont disponibles: nr1, nr2, nr3.

Messages d'erreur

5E	= sensor type error (les paramètres ne sont pas compatibles avec le type/l'étendue de mesure du capteur)
IOE	IOE = input output error (la transmission des données était perturbée)

Le message d'erreur est affiché pendant 2s. Ensuite Snd est de nouveau actif.

Le menu Snd ne sert qu'à transmettre les paramètres rangés dans les mémoires mortes.

Indication à distance / évaluation à distance / réglage à distance

capteur EPS échange des données — L+ — OU2 — OU1 — L-

Si le capteur est raccordé à PP2000,

• il est alimenté avec la tension d'alimentation par PP2000,
• Il transmet ses données continuellement à cette unité. (Valeurs mesurées, signaux transmis à l'électronique d'exploitation et les paramètres réglés.) Les modifications des valeurs du paramètre sont mémorisées dans le capteur après la confirmation. Elles deviennent effectives immédiatement.

Indication à distance/valeur mesurée

Raccorder le capteur.

Les données actuelles du capteur sont disponibles dans le PP2000. La valeur mesurée actuelle est indiquée.

Indication à distance/ valeurs de paramètres

(vérification des valeurs de paramètres réglées du capteur)

Appuyer sur le boutonMode/Enter plusieurs fois jusqu'àce que leparamètredésirésoitaffiché.
2		Appuyerbrièvementsur leboutonSet.La valeur de paramètre actuelleest indiquée,après le paramètre est indiqué denouveau.
3	Lire d'autres paramètres:Recommencer avec l'étape 1.	Terminer la lecture:Attendre 15s ou appuyer sur lebouton Mode/Enter jusqu'à ce quela valeur mesurée actuelle soitindiquée de nouveau.

Évaluation à distance

Les signaux de sortie du capteur sont fournis à la sortie du PP2000. - Le signal de sortie OU2 est directement transmis à OU2 du PP2000. - Le signal de sortie OU1 est transmis au PP2000 par le protocole EPS et disponible à OU1. Pour le schéma de branchement, voir la notice utilisateurs du capteur.

Réglage à distance

Modifier les paramètres du capteur à l'aide du menu programmation. Pour des informations sur les paramètres à régler, voir la notice utilisateurs du capteur utilisé.

1			Appuyer sur le boutonMode/Enter plusieurs foisjusqu'à ce que leparamètredésirésoit affiché.
2		[WD TT]	Appuyer sur le boutonSetet lemaintenir appuyé.La valeur de paramètreactuelleclignotependant 5s,après la valeur estincrémentée*(pas à pas en appuyant sur lebouton-poussoir plusieurs foisou continuellement en lemaintenant appuyé).
3			Appuyer brièvement sur le boutonMode/Enter(= confirmation).Le paramètre est indiqué denouveau, la nouvelle valeur deparamètre réglée devient effective.
4	Changer d'autres paramètres:Recommencer avec l'étape 1.		Terminer la programmation:Attendre 15s ou appuyer sur lebouton Mode/Enter jusqu'à ce quela valeur mesurée actuelle soitindiquée de nouveau.

Réduire la valeur du paramètre : Laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum. Choisir l'unité d'affichage (bar, PSI, Pa) avant de régler les seuils (SPx, rPx) ou des valeurs de la sortie analogique (ASP, AEP). Cela évitera les erreurs d'arrondi générées en interne lors de la conversion des unités et permettra de régler des valeurs exactes.

Chaque modification d'un paramètre est mémorisée dans le capteur directement après validation (étape 3) et devient effective immédiatement. Si tous les paramètres désirés sont réglés, la programmation est terminée.

Ne pas activer le menu "snd

Le menu Snd ne doit pas être activé. Des paramètres transmis au capteur par Snd écraseraient les valeurs des paramètres que vous avez réglés par le menu de programmation.

La mémorisation avec sto est possible

Les paramètres réglés par le menu de programmation se trouvent dans le capteur et dans la mémoire de travail du PP2000. De ce fait, ils peuvent être mémorisés en permanence avec le menu Sto (→ page 31).

Si vous modifiez les paramètres avec l'installation en service, le fonctionnement de celle-ci est influencé. Vérifiez de ne pas créer un mauvais fonctionnement de l'installation.

Données techniques

Tension d'alimentation [V]....10,8 ... 30 DCCourant de sortie [mA]....250Protection courts-circuits,protection inversion de polarité / protection surchargesChute de tension [V]....< 2Consommation [mA]....< 60Alimentation pour capteurs EPS [V]..... U_B - 1,5V

Retard à la disponibilité [s]....1,5Temps de réponse pour latransmission du signal du capteur [ms].....OU1 < 50 / OU2 = 0

Boîtier INOX 316L; EPDM/X (Santoprene);PC (Copolymer); PBTP (Pocan); FPM (Viton)Protection....IP 67III (SELV; PELV)Résistance d'isolation [MΩ]....> 100 (500 V DC)Tenue aux chocs [g]....50 (DIN / CEI 68-2-27, 11ms)Tenue aux vibrations [g]....20 (DIN / CEI 68-2-6, 10 - 2000 Hz)Température ambiante [°C]....-25 ... +80Température de stockage [°C]....-40 ... +100CEMCEI 1000/4/2 ESD (décharges électro.):....4 / 8 KVCEI 1000/4/3 HF (champs électro.):....10 V/mCEI 1000/4/4 Burst:....2 KVCEI 1000/4/6 HF (perturb. conduite):....10 V

Dimensions

① Ø34 ② 100 22 30 24 Ø30 49 M12x1 65 ③

1 = visualisation digitale 2 = bouton poussoir 3 = filetage M18 x 2,5
