Produkttyp	Programmier- und Anzeigeeinheit für EPS-Sensoren
Marke	IFM
Modell	PP2000
Stromversorgung	10,8...30 V DC, Stromverbrauch <60 mA
EPS-Sensorversorgung	U_B - 1,5 V
Elektrischer Schutz	Kurzschluss, Verpolung, Überlast
Gehäuse	INOX 316L, EPDM/X, PC, PBTP, FPM
Schutzart	IP 67
Umgebungstemperatur	-25...+80 °C
Lagertemperatur	-40...+100 °C
Abmessungen (ca.)	Durchmesser 34 mm, Höhe 100 mm (ohne Stecker)
Gewicht (Schätzung)	150 g
Anzeige	Digital, 4-stellig
Schalt-LED	2 x rot (Ausgangszustand)
Hauptfunktionen	Fernanzeige, Fernauswertung, Fernprogrammierung und -einstellung
Speicher	1 Arbeitsspeicher (nr0) und 3 überschreibbare nichtflüchtige Speicher (nr1, nr2, nr3)
Ansprechzeit	OU1 <50 ms, OU2 =0 ms
Einschaltverzögerung	1,5 s
Wartung und Reinigung	Mit einem trockenen, nicht scheuernden Tuch reinigen
Sicherheit	Installation durch einen Elektriker, Beachtung nationaler und internationaler Normen
Ersatzteile und Reparierbarkeit	Befestigungsflansch (Ref. E10077) und Montagebasis als Zubehör erhältlich

Häufig gestellte Fragen - PP2000 IFM

Wie verbinde ich das PP2000 mit einem EPS-Sensor?

Schließen Sie den EPS-Sensor mit dem mitgelieferten Kabel an den dafür vorgesehenen Stecker (③) an. Das PP2000 versorgt den Sensor und tauscht automatisch Daten aus.

Was sind die Funktionen des PP2000?

Fernanzeige des Messwerts, Fernauswertung mit den Ausgängen OU1 und OU2 sowie Fernprogrammierung und -einstellung der Sensorparameter.

Wie speichere ich die Parameter eines Sensors im PP2000?

Schließen Sie den Sensor an, drücken Sie Mode/Enter bis Sto angezeigt wird, halten Sie dann Set gedrückt, um einen Speicher (nr1, nr2 oder nr3) auszuwählen, und bestätigen Sie mit Mode/Enter.

Wie ändere ich bereits im PP2000 gespeicherte Parameter?

Ohne angeschlossenen Sensor verwenden Sie SEL, um einen Speicher zu laden, ändern Sie die Parameter über das Menü und speichern Sie dann mit Sto.

Wie programmiere ich einen Sensor schnell mit dem PP2000?

Verwenden Sie die Funktion Snd: Drücken Sie Mode/Enter bis Snd erscheint, wählen Sie den Speicher mit den Parametern und bestätigen Sie. Der Sensor wird sofort programmiert.

Was bedeuten die Fehlermeldungen '5E' und 'IOE'?

5E: Sensorfehlertyp (inkompatible Parameter). IOE: Datenübertragungsfehler. Drücken Sie erneut Mode/Enter, um es erneut zu versuchen.

Wie sperre ich das PP2000, um versehentliche Programmierung zu vermeiden?

Im Run-Modus beide Tasten gleichzeitig 10 Sekunden lang drücken. Die Anzeige erlischt kurz, was die Sperrung oder Entsperrung anzeigt.

Was sind die Spezifikationen der Stromversorgung?

Spannung 10,8...30 V DC, max. Ausgangsstrom 250 mA, Spannungsabfall <2 V, Stromverbrauch <60 mA, Schutz gegen Kurzschluss und Verpolung.

Was sind die Betriebsarten des PP2000?

Fernanzeige (Druckanzeige), Fernauswertung (Ausgänge OU1/OU2) und Fernprogrammierung/-einstellung der Sensorparameter.

Wie installiere ich das PP2000?

Zwei Optionen: Verwenden Sie einen Befestigungsflansch (Ref. E10077) oder eine Montagebasis (Bohrung Ø18,5-20 mm). Ziehen Sie den Schraubring an, um das Gerät zu befestigen.

BEDIENUNGSANLEITUNG PP2000 IFM

Programmier- und Anzeigegerät

Programming and display unit

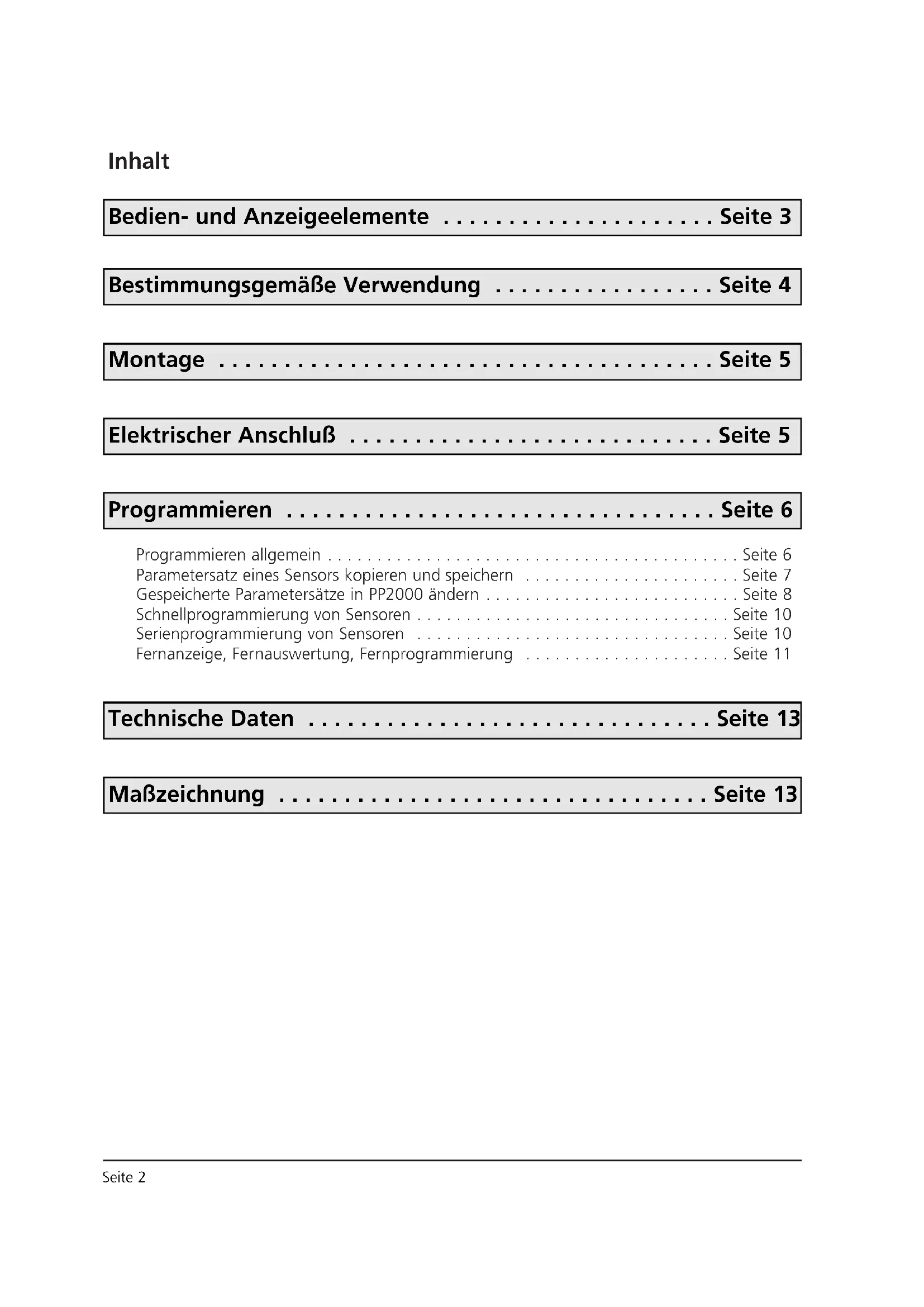

Bedien- und Anzeigeelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

Montage Seite 5

Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

Programmieren allgemein . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

Parametersatz eines Sensors kopieren und speichern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

Gespeicherte Parametersätze in PP2000 ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8

Schnellprogrammierung von Sensoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 10

Serienprogrammierung von Sensoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 10

Fernanzeige, Fernauswertung, Fernprogrammierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 13

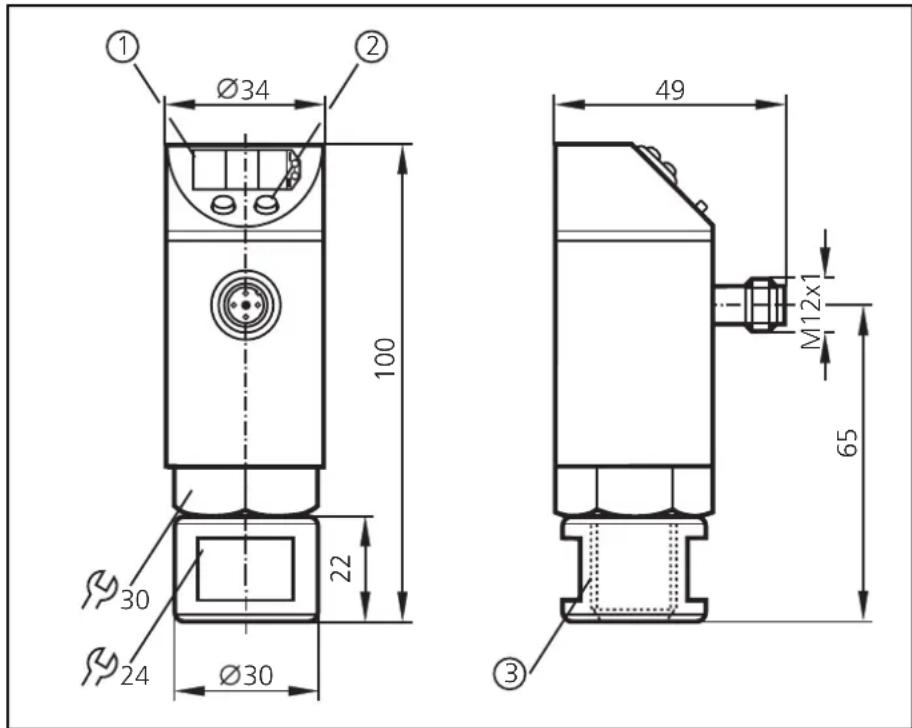

Maßzeichnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 13

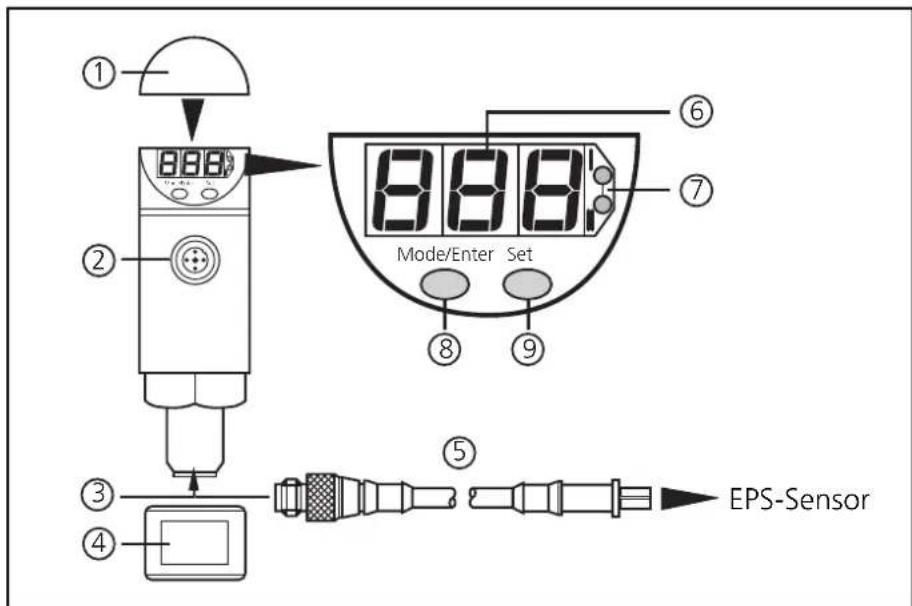

Bedien- und Anzeigeelemente

① ② ③ ④ ⑤ ⑥ ⑦ Mode/Enter Set ⑧ ⑨ EPS-Sensor

1	Aufkleber	Bei Einsatz des PP2000 als Fernanzeige können hiermit sensorspezifische Anzeigeeinheiten und Multiplikationsfaktoren dokumentiert werden
2	Steckverbindung	Anschluß für Spannungsversorgung und Ausgangssignale des PP2000
3	Steckverbindung	Anschluß für Verbindung mit einem EPS-Sensor
4	Schraubhülse Montageelement für Klemmmontage
5	Verbindungs-kabel	Kabel für den Anschluß eines EPS-Sensors an PP2000
6	7-Segment-Anzeige	Anzeige des Meßwerts, der Menüpunkte, Parameter, Parameterwerte
7	2 x LED rot	Anzeige des Schaltzustands; leuchtet, wenn Ausgang I / II des Sensors durchgeschaltet ist
8	Einstelltaste Mode / Enter	Anwahl der Menüpunkte und Bestätigen der Parameterwerte
9	Einstelltaste Set	Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)

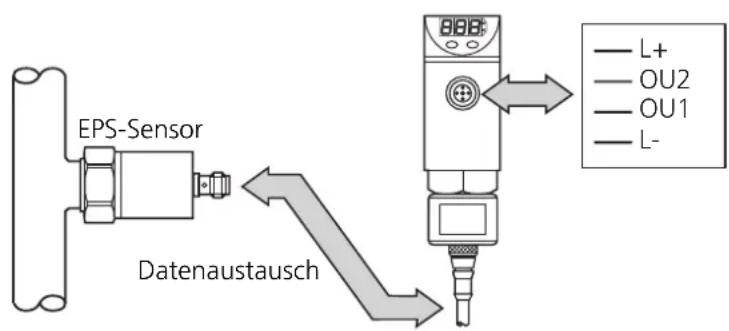

Bestimmungsgemäße Verwendung

PP2000 ist ein Programmier- und Anzeigegerät für EPS-Sensoren (EPS = easily programmable sensor).

• Es versorgt den Sensor mit Betriebsspannung,
• erkennt Typ, Meßbereich und aktuellen Parametersatz des Sensors,
• liest den aktuellen Meßwert und zeigt ihn im Display an,
• übernimmt alle Auswertefunktionen des Sensors,
• ermöglicht die Änderung der aktuellen Parameter des Sensors.

Das Gerät kann temporär oder dauerhaft an einen Sensor angeschlossen werden.

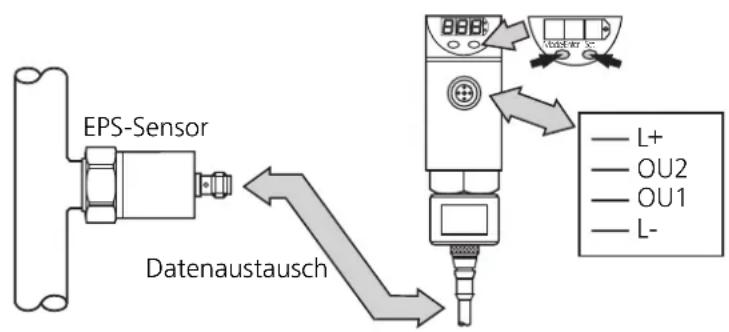

Betriebs- möglichkeiten

- Fernanzeige

Anzeige des aktuellen Systemdrucks (in bar, mbar, PSI, MPa oder kPa) durch ein LED-Display.

Anzeige der Auswertesignale durch die Schaltzustands-LEDs ( Seite 11).

- Fernauswertung

Ausgabe von bis zu 2 Ausgangssignalen entsprechend dem eingesetzten Sensor und der eingestellten Ausgangskonfiguration ( Seite 11).

- Programmierung / Fernprogrammierung eines Sensors

Parameter können eingestellt werden vor Einbau und Inbetriebnahme des Sensors oder während des laufenden Betriebs ( Seite 11).

Programmspeicher

PP2000 verfügt über einen Arbeitsspeicher (Anzeige im Display: nr0) und 3 wiederbeschreibbare Festspeicher (nr1, nr2, nr3).

Dadurch haben Sie folgende Möglichkeiten:

- Parametersatz eines Sensors kopieren und speichern

Einlesen der aktuellen Parameterwerte des Sensors und dauerhaft speichern ( Seite 7).

- Gespeicherte Parametersätze in PP2000 ändern

Gespeicherten Parametersatz in den Arbeitsspeicher laden, verändern und erneut speichern ( Seite 8).

- Schnellprogrammierung / Serienprogrammierung von Sensoren

Gespeicherten Parametersatz in einen Sensor übertragen: Schnelle Konfiguration des Sensors vor dem Betrieb / während des Betriebs / Serienprogrammierung beliebig vieler Sensoren ( Seite 10).

Montage

2 Montage- möglichkeiten

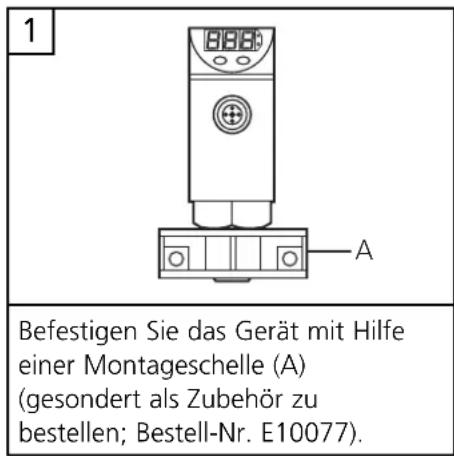

1 Befestigen Sie das Gerät mit Hilfe einer Montageschelle (A) (gesondert als Zubehör zu bestellen; Bestell-Nr. E10077).

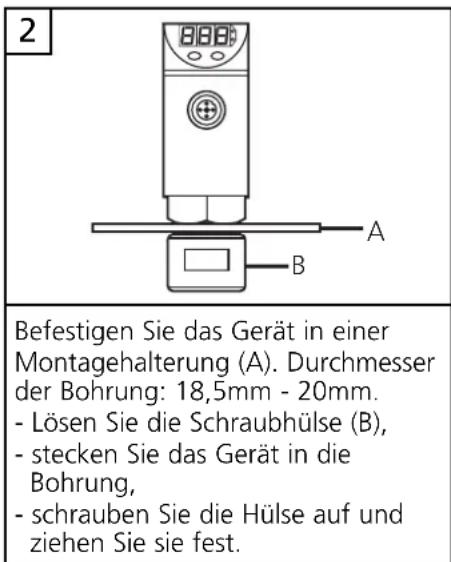

2 Befestigen Sie das Gerät in einer Montagehalterung (A). Durchmesser der Bohrung: 18,5mm - 20mm. - Lösen Sie die Schraubhülse (B), - stecken Sie das Gerät in die Bohrung, - schrauben Sie die Hülse auf und ziehen Sie sie fest.

Elektrischer Anschluß

PP2000 außerhalb der Anlage betreiben

PP2000 mobil in laufender Anlage verwenden

PP2000 fest verdrahten

Das Gerät darf nur von einer Elektrofachkraft in einer Anlage installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

Verwenden Sie zur Spannungsversorgung ein geeignetes Netzgerät (entsprechend dem Spannungsbereich des angeschlossenen EPS-Sensors).

Verbinden Sie PP2000, Sensor und Anlage nur über Steckverbindungen! Lösen Sie Steckverbindungen nicht, wenn sie unter Spannung stehen.

Schalten Sie die Anlage spannungsfrei bevor Sie PP2000 anschließen.

Der Anschluß der Ausgänge bei Betrieb in laufender Anlage richtet sich nach dem Sensor ( Bedienungsanleitung des Sensors).

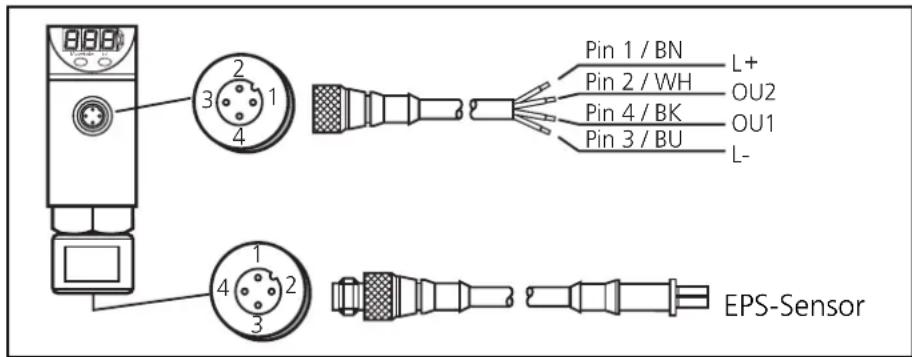

Adernfarben bei ifm-Kabeldosen:

1 = BN (braun),

2 = WH (weiß),

3 = BU (blau),

4 = BK (schwarz).

Pin 1 / BN L+ Pin 2 / WH OU2 Pin 4 / BK OU1 Pin 3 / BU L- EPS-Sensor

Das Sensor-Ausgangssignal OU1 wird per EPS-Protokoll zum PP2000 übertragen. Um Funktionsbeeinträchtigungen durch Störspannungen zu vermeiden, wird bei größerer Entfernung zwischen Sensor und PP2000 ein abgeschirmtes Kabel empfohlen.

Programmieren allgemein

Während des Betriebs arbeiten Sie mit 2 Arten von Menüpunkten:

• Sensorspezifische Parameter
• Menüpunkte für Aktionen des PP2000

Sensorspezifische Parameter

Diese Parameter bestimmen das Meß- und Auswerteverhalten des Sensors. Erläuterungen zu diesen Parametern finden Sie in der Bedienungsanleitung des betreffenden Sensors.

Menüpunkte für Aktionen des PP2000

SEL	= select (auswählen): aktiviert einen Festspeicher(nur aktiv, wenn kein Sensor angeschlossen ist)
Sto	= store (speichern): speichert einen Parametersatz in PP2000 ab
Snd	= send (senden): überträgt einen im Festspeicher des PP2000 abgelegten Parametersatz zum Sensor

Die Menüpunkte Sto und Snd sind eingebettet in die Folge der sensorspezifischen Parameter ( Bedienungsanleitung des Sensors).

Programmiervorgang

Führen Sie zum Programmieren 3 Schritte durch.

	Taste “Mode/Enter” drücken: Menüpunkte / Parameter anwählen1
2	Taste “Set” drücken: Parameterwert einstellen / Aktion durchführen
3	Taste “Mode/Enter” drücken: Einstellung bestätigen

Für alle Einstellvorgänge gilt:

• Wird 15s lang keine Taste gedrückt, springt das Programm auf die vorhergehende Menü-Ebene zurück.
• Wurden Änderungen von Parameterwerten nicht bestätigt, bleiben die vorherigen Werte bestehen.
• Ändern Sie Parameter während des Betriebs in laufender Anlage, wird deren Funktionsweise beeinflußt. Stellen Sie sicher, daß es nicht zu Fehlfunktionen in der Anlage kommt.

Verriegeln / Entriegeln

Durch PP2000 läßt sich der Sensor elektronisch verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden Einstelltasten. Sobald die Anzeige verlischt, ist das Gerät verriegelt oder entriegelt. Auslieferungszustand: Nicht verriegelt.

Bei verriegeltem Gerät erscheint Lüder Anzeige, wenn versucht wird, Parameterwerte zu ändern.

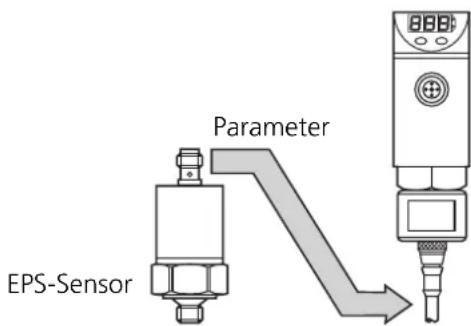

Parametersatz eines Sensors kopieren und speichern

Parameter EPS-Sensor

Nach Anschluß eines Sensors wird dessen Parametersatz in den Arbeitsspeicher des PP2000 geladen.

Der Parametersatz bleibt im Arbeitsspeicher des PP2000, auch wenn die Spannungsversorgung unterbrochen wird. Er wird erst dann überschrieben, wenn Sie einen neuen Sensor anschließen.

Durch den Speichervorgang (Sto) wird der Parametersatz in einem ausgewählten Festspeicher (nr1, nr2 oder nr3) abgelegt.

1	Schließen Sie den Sensor an.	100	Die aktuellen Sensordaten sind im PP2000 verfügbar. Der aktuelle Meßwert erscheint im Display. Ist der Sensor nicht in die Anlage eingebaut, erscheint der Wert "0".
2			Drücken Sie die Taste Mode/Enter, bis Sto im Display erscheint.
3			Drücken Sie die Taste Set und halten Sie sie gedrückt. Im Display erscheint "nr" 5s lang blinkend, danach werden fortlaufend die verfügbaren Festspeicher angezeigt* (schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste).
4			Sobald der gewünschte Fest- speicher angezeigt wird, drücken Sie kurz die Taste Mode/Enter (=Bestätigung). Im Display erscheint "Sto" kurzzeitig blinkend. Wenn "Sto" nicht mehr blinkt, ist der gewählte Parametersatz dauerhaft gespeichert.
			Nach 15s wird wieder der aktuelle Meßwert angezeigt.

*Es stehen 3 Festspeicher zur Verfügung: nr1, nr2, nr3.

Gespeicherte Parametersätze in PP2000 ändern

Bei diesem Vorgang wird kein Sensor angeschlossen.


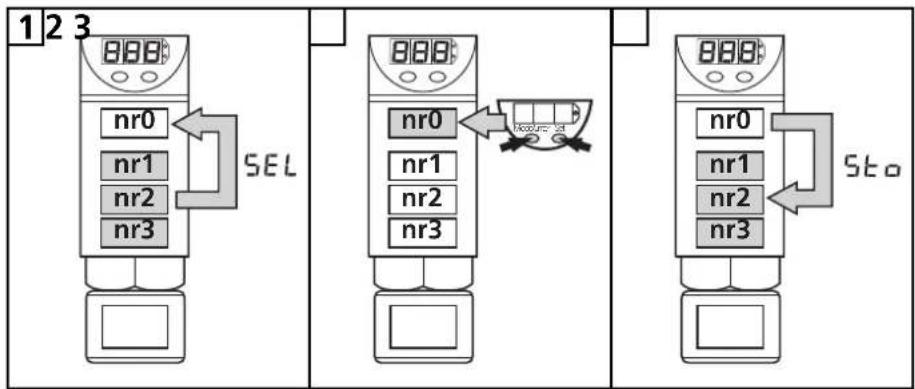

Führen Sie folgende Arbeitschritte durch:

- Durch die Wahl des Festspeichers (SEL) laden Sie den betreffenden Parametersatz aus einem Festspeicher (nr1, nr2 oder nr3) in den Arbeitsspeicher (nr0).

Teil 1 / Arbeitsschritte 1 - 3

Der Arbeitsspeicher enthält den zuletzt eingelesenen Sensor-Datensatz.

Die Daten im Arbeitsspeicher werden überschrieben, wenn

- ein neuer Sensor angeschlossen wird oder

- ein anderer Datensatz mit SEL zur Bearbeitung ausgewählt wird.

- Durch den Programmiervorgang verändern Sie den Parametersatz im Arbeitsspeicher.

Teil 2 / Arbeitsschritte 4 - 7

- Durch den Speichervorgang (Sto) legen Sie den geänderten Parametersatz im Festspeicher (nr1, nr2 oder nr3) ab.

Der bisherige Parametersatz auf diesem Speicherplatz wird überschrieben.

Teil 3 / Arbeitsschritte 8 - 10

Teil 1: Parametersatz in den Arbeitsspeicher laden SEL

1	Schalten Sie die Betriebsspannung für PP2000 ein.		Der Menüpunkt SEL (Wahl des Speicherplatzes) erscheint im Display.
2			Drücken Sie die Taste Set und halten Sie sie gedrückt.Im Display erscheint "nr0" 5s lang blinkend,danach werden fortlaufend die verfügbaren Festspeicher angezeigt* (schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste).
3			Sobald der gewünschte Festspeicher angezeigt wird, drücken Sie kurz die Taste Mode/Enter (=Bestätigung).Der gewählte Parametersatz liegt im Arbeitsspeicher und kann bearbeitet werden.

*Es stehen 3 Festspeicher zur Verfügung: nr1, nr2, nr3.

Gespeicherte Parametersätze in PP2000 ändern

Teil 2: Parametersatz verändern

4			Drücken Sie die Taste Mode/Enter, bis der gewünschte Parameter im Display erscheint.
5			Drücken Sie die Taste Set und halten Sie sie gedrückt.Der aktuelle Parameterwert wird 5s lang blinkend angezeigt,danach wird er erhöht*(schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste).
6			Drücken Sie kurz die Taste Mode/Enter (= Bestätigung).Der Parameter wird erneut angezeigt; der neue Parameterwert ist im Arbeitsspeicher abgelegt.
7	Weitere Parameter verändern:Beginnen Sie wieder mit Schritt 4.		Parametersatz speichern:Sie können den Parametersatz jederzeit speichern (→ Teil 3).

*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert laufen. Danach beginnt der Durchlauf wieder beim minimalen Einstellwert.

Teil 3: Geänderten Parametersatz speichern Sto

8			Drücken Sie die Taste Mode/Enter, bis “Sto” im Display erscheint.
9			Drücken Sie die Taste Set und halten Sie sie gedrückt.Im Display erscheint “nr” 5s lang blinkend,danach werden fortlaufend die verfügbaren Festspeicher angezeigt* (schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste).
10			Sobald der gewünschte Fest- speicher angezeigt wird, drücken Sie kurz die Taste Mode/Enter (=Bestätigung).Im Display erscheint “Sto” kurzzeitig blinkend.Wenn “Sto” nicht mehr blinkt, ist der gewählte Parametersatz dauerhaft gespeichert.Nach 15s wird “SEL” angezeigt.

tehen 3 Festspeicher zur Verfügung: nr1, nr2, nr3.

**Abbruch: Wollen Sie den Datensatz nicht speichern, drücken Sie die Taste Mode/Enter nicht, sondern warten Sie 15s. Das Gerät verläßt den Menüpunkt und zeigt wieder "SEL" an.

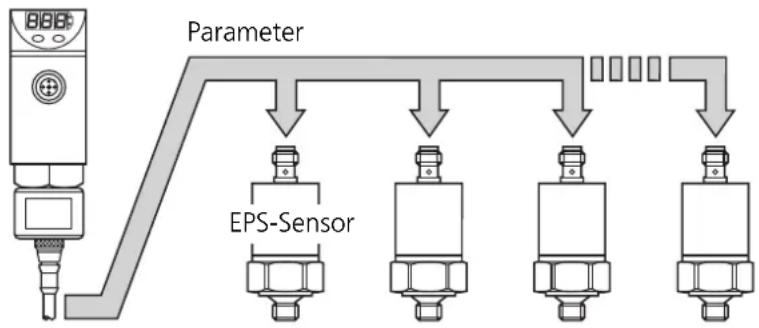

Schnellprogrammierung / Serienprogrammierung von Sensoren

5nd

Durch den Sendevorgang wird ein ausgewählter Parametersatz im Sensor abgelegt. Die neuen Parameter sind unmittelbar wirksam.

1		Drücken Sie die Taste Mode/Enter, bis “Snd” im Display erscheint.
2		Drücken Sie die Taste Set und halten Sie sie gedrückt.Im Display erscheint “nr” 5s lang blinkend,danach werden fortlaufend die verfügbaren Festspeicher blinkend angezeigt* (schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste).
3		Sobald der gewünschte Festspeicher angezeigt wird, drücken Sie kurz die Taste Mode/Enter.Im Display erscheint “Snd” 1s lang blinkend, danach wieder der aktive Festspeicher (blinkend).Wenn keine Fehlermeldung angezeigt wurde, war die Übertragung des Parametersatzes erfolgreich.
4	Weitere Sensoren konfigurieren: Schließen Sie einen neuen Sensor an und drücken Sie kurz die Taste Mode/Enter.Sie können den aktiven Parametersatz beliebig oft senden.		Vorgang beenden:1. Drücken Sie die Taste Set, bis “End” im Display erscheint.2. Drücken Sie dann kurz die Taste Mode/Enter.

*Es stehen 3 Festspeicher zur Verfügung: nr1, nr2, nr3.

Fehlermeldungen

STE	= sensor type error(der Parametersatz paßt nicht zu Typ / Meßbereich des Sensors)
IOE	IOE = input output error(Datenübertragung war gestört)

Die Fehlermeldung wird 2s lang angezeigt. Danach ist Snd wieder aktiv.

Das Menü Snd dient nur zur Übertragung der Parametersätze, die in den Festspeichern abgelegt sind.

Fernanzeige / Fernauswertung / Fernprogrammierung

Wird ein Sensor mit PP2000 verbunden,

• wird er von PP2000 mit Betriebsspannung versorgt,
• überträgt er seine Daten kontinuierlich an dieses Gerät (Meßwerte, Auswertesignale und Parameter-Einstellungen).
  Änderungen der Parameterwerte im PP2000 werden nach der Bestätigung im Sensor abgelegt. Sie sind unmittelbar wirksam.

Fernanzeige / Meßwert

Schließen Sie den Sensor an.

Die aktuellen Sensordaten sind im PP2000 verfügbar. Der aktuelle Meßwert erscheint im Display.

Fernanzeige / Einstellungen des Sensors

(Überprüfen der Einstellungen des Sensors)

1			Drücken Sie die Taste Mode/Enter, bis der gewünschte Parameter im Display erscheint.
2			Drücken Sie kurz die Taste Set. Der aktuelle Parameterwert wird angezeigt, danach erscheint wieder der Parameter.
3	Weitere Parameter auslesen: Beginnen Sie wieder mit Schritt 1.		Auslesen beenden: Warten Sie 15s oder drücken Sie die Mode/Enter-Taste, bis wieder der aktuelle Meßwert erscheint.

Die Ausgangssignale des Sensors werden am Ausgang des PP2000 zur Verfügung gestellt.

• Ausgangssignal OU2 wird direkt zu OU2 des PP2000 übertragen.
• Ausgangssignal OU1 wird per EPS-Protokoll zum PP2000 übertragen und an OU1 ausgegeben.
  Das Anschlußbild finden Sie in der Bedienungsanleitung des Sensors.

Fernanzeige / Fernauswertung / Fernprogrammierung

Fernprogrammierung

Sensor-Parameter direkt mit Hilfe des Programmiermenüs ändern. Informationen zu den einstellbaren Parametern finden Sie in der Bedienungsanleitung des betreffenden Sensors.

1			Drücken Sie die Taste Mode/Enter, bis der gewünschte Parameter im Display erscheint.
2			Drücken Sie die Taste Set und halten Sie sie gedrückt.Der aktuelle Parameterwert wird 5s lang blinkend angezeigt,danach wird er erhöht*(schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste).
3			Drücken Sie kurz die Taste Mode/Enter (= Bestätigung).Der Parameter wird erneut angezeigt; der neue Parameterwert ist wirksam.
4	Weitere Parameter verändern:Beginnen Sie wieder mit Schritt 1.		Programmierung beenden:Warten Sie 15s oder drücken Sie die Mode/Enter-Taste, bis wieder der aktuelle Meßwert erscheint.

*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert laufen. Danach beginnt der Durchlauf wieder beim minimalen Einstellwert. Stellen Sie die Anzeigeeinheit (bar, PSI, Pa) ein, bevor Sie Schaltgrenzen oder Grenzen für Analogwerte einstellen. Dadurch vermeiden Sie Rundungsfehler bei der internen Umrechnung auf andere Einheiten und erhalten exakt die gewünschten Werte.

Jede Änderung eines Parameters wird direkt nach der Bestätigung (Schritt 3) im Sensor abgelegt und ist sofort wirksam. Wenn alle gewünschten Parameter eingestellt sind, ist der Programmiervorgang abgeschlossen.

Nicht Menü "Snd" aktivieren

Das Menü Snd darf nicht aktiviert werden. Ein mit Snd zum Sensor übertragener Parametersatz würde die Einstellungen wieder überschreiben, die Sie mit Hilfe des Programmiermenüs vorgenommen haben.

Speichern mit Sto ist möglich

Der mit Hilfe des Programmiermenüs eingestellte Parametersatz liegt sowohl im Sensor als auch im Arbeitsspeicher des PP2000. Daher kann er mit dem Menü Sto fest gespeichert werden (→ Seite 7).

Ändern Sie Parameter während des Betriebs, wird die Funktionsweise der Anlage beeinflußt. Stellen Sie sicher, daß es nicht zu Fehlfunktionen in der Anlage kommt.

Technische Daten

Betriebsspannung [V]....10,8 ... 30 DCStrombelastbarkeit [mA]....250Kurzschlußschutz, getaktet,verpolungssicher / überlastfestSpannungsabfall [V]....< 2Stromaufnahme [mA]....< 60Versorgungsspannung für EPS-Sensoren [V].... U_B - 1,5V

Bereitschaftsverzögerungszeit [s]....1,5Ansprechzeit für Weiterleiten des Sensor-Ausgangssignalsim Run-Modus [ms]....OU1 < 50 / OU2 = 0

Gehäusewerkstoffe V4A (1.4404); EPDM/X (Santoprene);PC (Copolymer); PBTP (Pocan); FPM (Viton)Schutzart....IP 67Schutzklasse....III (SELV; PELV)Isolationswiderstand [MΩ].....> 100 (500 V DC)Schockfestigkeit [g]....50 (DIN / IEC 68-2-27, 11ms)Vibrationsfestigkeit [g]....20 (DIN / IEC 68-2-6, 10 - 2000 Hz)Umgebungstemperatur [°C]....-25 ... +80Lagertemperatur [°C]....-40 ... +100EMVIEC 1000/4/2 ESD:....4 / 8 KVIEC 1000/4/3 HF gestrahlt:....10 V/mIEC 1000/4/4 Burst:....2 KVIEC 1000/4/6 HF leitungsgebunden:....10 V

Maßzeichnung

① Ø34 ② 100 22 30 24 Ø30 49 M12x1 65 ③

1 = Display
2 = Programmiertaste
3 = Gewinde M18 x 2,5

Contents
