IG6021 - Capteur inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif de proximité
Marque	IFM
Modèle	IG6021
Fonction principale	Détection sans contact de métaux ferreux et non ferreux
Portée nominale (Sn)	Voir étiquette (généralement 2-15 mm selon version encastrée/non encastrée)
Alimentation	10-30 V DC, non polarisé (selon étiquette)
Courant de sortie maximal	200 mA (typique)
Type de sortie	Contact normalement ouvert (NO) ou normalement fermé (NF) selon câblage
Montage	Encastrable ou non encastrable (voir étiquette)
Dimensions (approximatives)	Diamètre 12 mm, longueur 60 mm (type M12)
Poids (approximatif)	30 g
Matériau du boîtier	Acier inoxydable ou laiton chromé
Indice de protection	IP67 (typique)
Température de fonctionnement	-25°C à +70°C (typique)
Affichage d'état	LED (verte pour alimentation, jaune pour commutation)
Raccordement électrique	Câble PVC 2 m, 3 fils (brun, bleu, noir) ou connecteur M12
Entretien	Nettoyer avec un chiffon sec ; pas de maintenance régulière
Sécurité	Débrancher l'alimentation avant installation ; éviter charges capacitives directes
Pièces détachées / Réparabilité	Aucune pièce détachable ; appareil non réparable par l'utilisateur
Informations générales	Conforme aux normes IEC 60947-5-2 ; livré avec notice d'utilisation

FOIRE AUX QUESTIONS - IG6021 IFM

Comment installer le capteur IG6021 ?

Mettez l'installation hors tension avant le raccordement. Montez le capteur dans un support métallique en respectant les distances minimales (voir fig. 1-4 de la notice) et raccordez les fils selon le schéma (fig. 5). Pour un montage encastré, le capteur doit affleurer la surface métallique.

Quelle est la portée de détection du capteur ?

La portée nominale (Sn) est indiquée sur l'étiquette du capteur. Elle est mesurée avec de l'acier 37. Pour d'autres métaux, la portée peut être réduite. Par exemple, pour l'aluminium, la portée est d'environ 40% de Sn.

Peut-on utiliser le capteur pour détecter des objets non métalliques ?

Non, ce capteur inductif détecte uniquement les métaux. Les objets en plastique, bois ou verre ne sont pas détectés.

Comment brancher le capteur en 2 fils ?

Le capteur IG6021 existe en version 2 fils. Branchez les deux fils en série avec la charge. Attention : une charge trop faible peut provoquer un dysfonctionnement ; dans ce cas, montez une résistance en parallèle (fig. 8).

Que faire si le capteur ne commute pas ?

Vérifiez d'abord la tension d'alimentation (10-30 V DC) et le câblage. Assurez-vous que la charge est adaptée (courant minimum). Si le problème persiste, testez le capteur sur un autre objet métallique et nettoyez la face active.

Comment nettoyer le capteur ?

Nettoyez la face active avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs. Un nettoyage régulier est inutile sauf en environnement poussiéreux.

Quelle distance minimale entre deux capteurs ?

Respectez les distances minimales indiquées dans la notice (fig. 3 et 4). Généralement, la distance entre deux capteurs de même type doit être d'au moins 2xD (D = diamètre du capteur) pour éviter les interférences.

Le capteur peut-il être utilisé en atmosphère explosive ?

Non, ce capteur n'est pas certifié ATEX. Utilisez-le uniquement dans des environnements non explosifs.

Que signifie le voyant LED ?

Une LED verte indique la présence de l'alimentation. Une LED jaune (ou orange) s'allume lorsque le capteur détecte un objet métallique et commute.

Le capteur est-il protégé contre les inversions de polarité ?

La plupart des capteurs IFM sont protégés contre les inversions de polarité. Cependant, vérifiez les spécifications sur l'étiquette. En cas de doute, respectez le schéma de câblage.

MODE D'EMPLOI IG6021 IFM

Notice de Montage Détecteur inductif DC / non polarisé

efector1oo

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) voir l'étiquette; (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à Sn).

Montage

• Encastrable (voir l'étiquette: Sn = Xmm f) ou montage non encastré (Sn = Xmm nf) (→ fig. 1).
• Zone de dégagement autour de la face active pour montage sur bâti métallique (→ fig. 2).
• Distances minimales lorsque plusieurs détecteurs de la même version sont montés (→ fig. 3, 4).

Sn = x mm f Sn = x mm nf
1
2
Sn = x mm f Sn = x mm nf
3	D D D	D 2xD D
4	8 x Sn	8 x Sn

Raccordement électrique

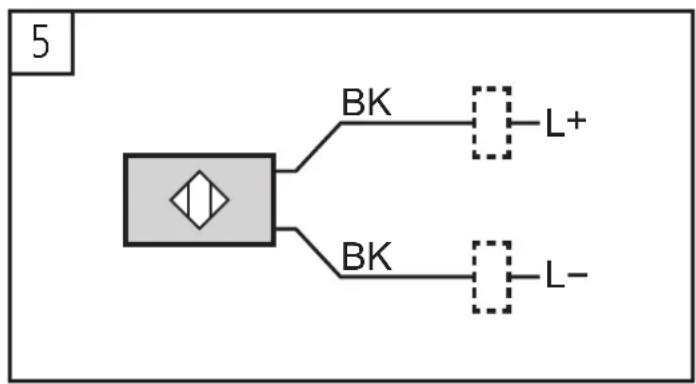

Mettre l'installation hors tension avant le raccordement d'appareil (→ fig. 5).

• Si le câble est d'une longueur supérieure à 30 m et si les fils sont supérieurs à 0,5 mm², le câble devra être installé séparément des sources parasites (à une distance d'env. 50 cm) ou un câble blindé devra être utilisé. Raccorder la charge avant la mise sous tension.
• Les valeurs d'intensité de courant / courant de sortie minimum doivent être respectées.
• Si des charges capacitives sont utilisées, il faut s'assurer que le courant de sortie à l'appel n'est pas dépassé.

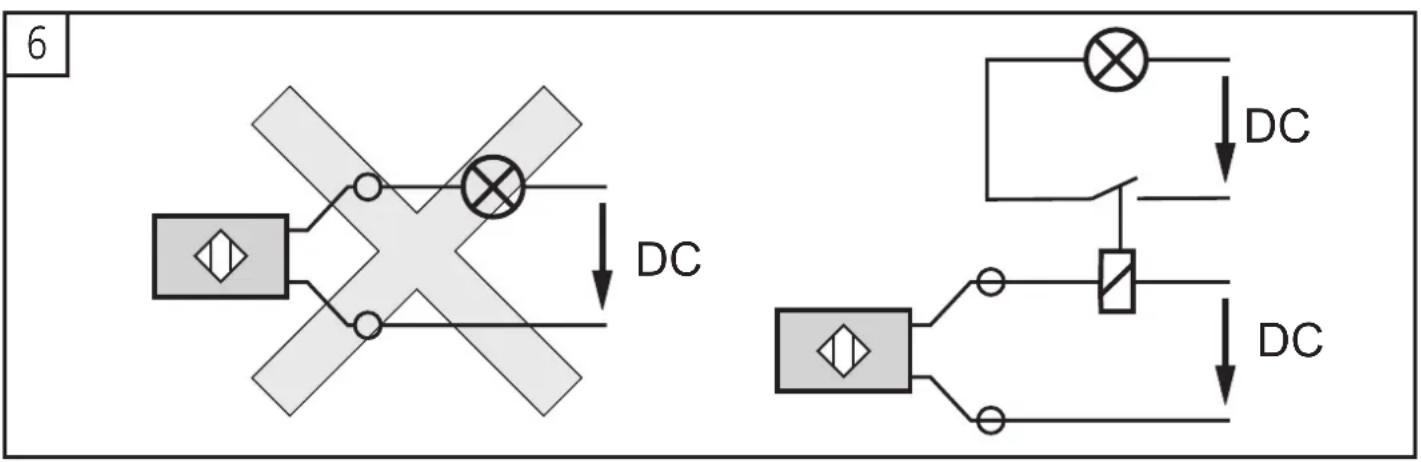

Ne pas raccorder des charges d'une faible résistance (par ex. lampes) directement à un détecteur. Commuter ces charges via un relais ( fig. 6):

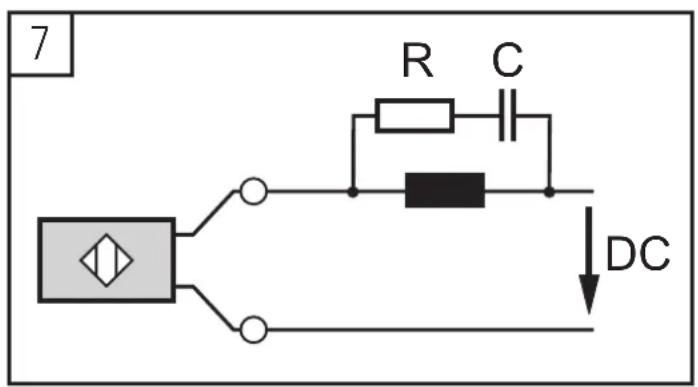

Pour les charges inductives, un circuit RC doit être monté en parallèle à la charge ( fig. 7).

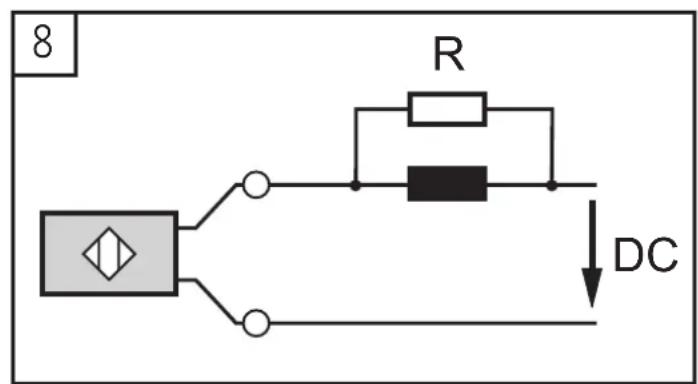

Pour les détecteurs 2 fils, une charge trop faible peut causer un mauvais fonctionnement. Dans ce cas, une résistance doit être montée en parallèle sur la charge ( fig. 8).

• En cas de montage en série, la chute de tension de chaque appareil doit être prise en compte.

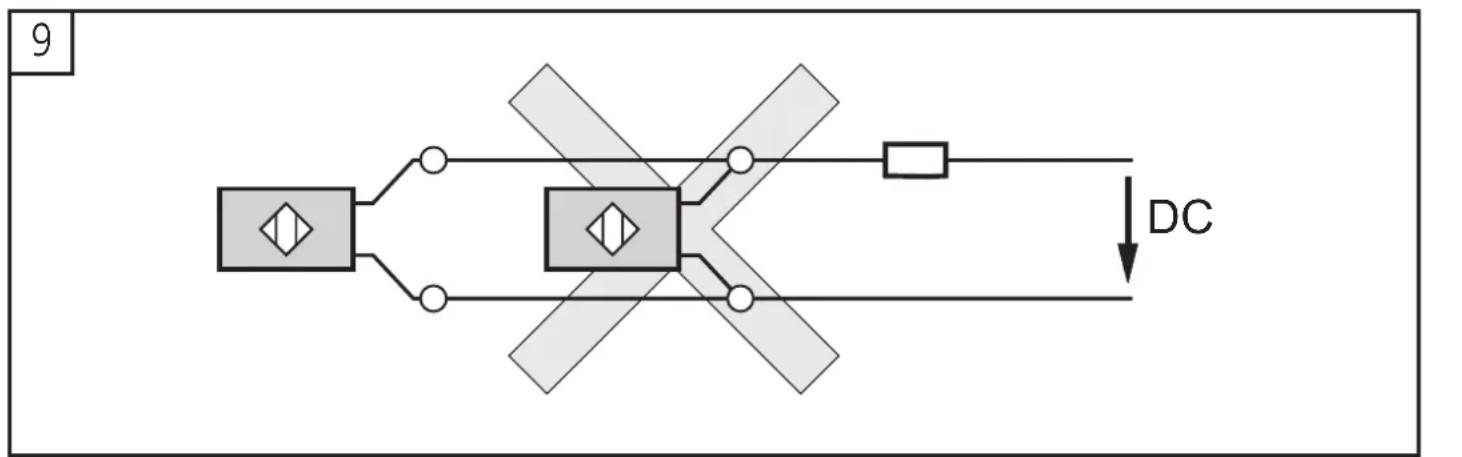

Eviter le montage en parallèle des appareils 2 fils (à utiliser uniquement dans les cas exceptionnels, vérifier le bon fonctionnement, fig. 9):

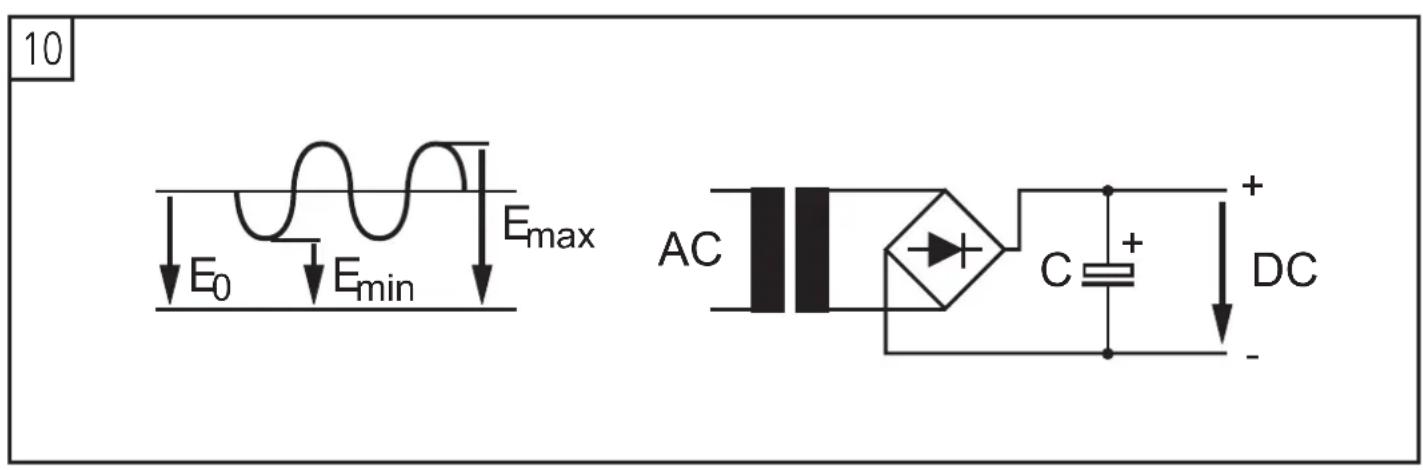

La tension d'alimentation doit correspondre aux valeurs indiquées sur l'étiquette. Si elle n'est pas stabilisée, un condensateur devrait être raccordé (à 24 V et 1 A par exemple un condensateur de 1000~ F, 50 V, → fig. 10):
