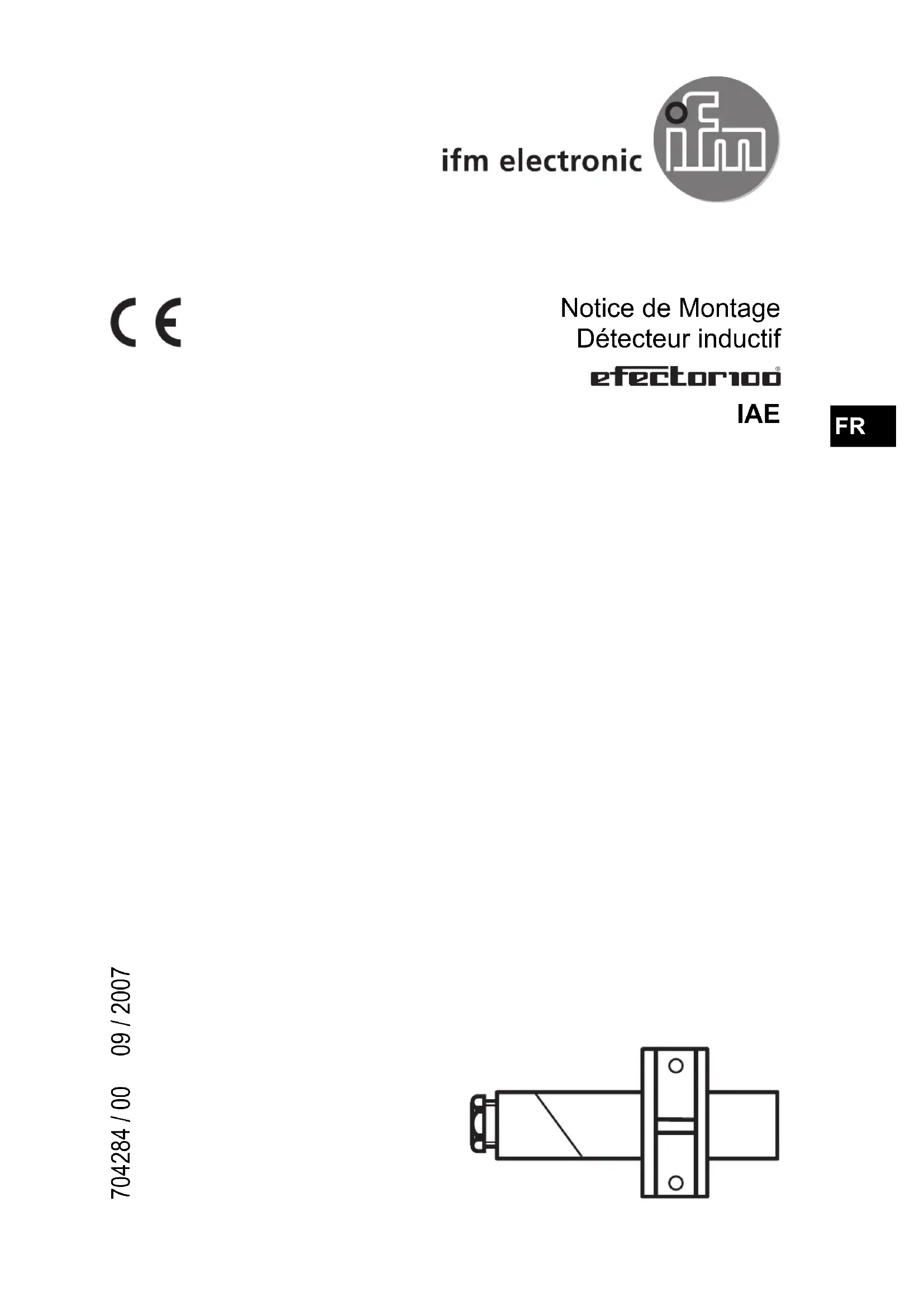

IA000A - Capteur inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif de proximité
Marque	IFM
Modèle	IA000A
Portée nominale (Sn)	10 mm
Portée de travail (Sa)	0 ... 8,1 mm (avec acier 37)
Montage	Non encastré
Distance face active/bride	10 mm
Raccordement électrique	2 fils DC ou AC/DC (selon version)
Fonction de sortie	Travail ou repos (programmable)
Indicateur de commutation	LED allumée lorsque la sortie est commutée
Alimentation	Voir étiquette produit (tension selon modèle)
Protection électrique	Fusible miniature à insérer selon fiche technique
Compatibilité CEM	Conforme à EN 60947-5-2
Matériau cible	Métaux (portée optimale avec acier)
Distance entre capteurs	Min. 3 x Sn (côte à côte) ou 2 x Sn (en vis-à-vis)
Zone de dégagement	3 x Sn autour de la face active (montage sur bâti métallique)
Entretien	Aucun entretien nécessaire
Nettoyage	Garder la face active exempte de dépôts et corps étrangers métalliques
Sécurité d'installation	Mettre hors tension avant raccordement; vérifier fonctionnement après court-circuit
Réparabilité	Non réparable, remplacer l'appareil en cas de défaut

FOIRE AUX QUESTIONS - IA000A IFM

Comment monter le capteur IA000A ?

Montez le détecteur avec l'équerre de fixation fournie. Respectez une distance de 10 mm entre la face active et la bride. Le montage est non encastré ; assurez un dégagement d'au moins 3 x Sn autour de la face active sur un bâti métallique.

Quelle est la portée de détection du capteur ?

La portée nominale (Sn) est de 10 mm. La portée de travail (Sa) est de 0 à 8,1 mm pour l'acier 37 (d'autres métaux réduisent la portée).

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension avant tout raccordement. Suivez strictement les indications de l'étiquette. Insérez un fusible miniature selon la fiche technique si spécifié.

Comment programmer la fonction de sortie travail ou repos ?

Pour les appareils 2 fils DC, branchez selon le schéma : fonction travail (1/3 = L+, 2/4 = L-) ; fonction repos (2/4 = L+, 1/3 = L-). Pour les AC/DC, ouvrez le pont pour passer en fonction repos.

Que faire en cas de court-circuit ?

Après un court-circuit, vérifiez le bon fonctionnement du détecteur. Si l'appareil est endommagé, remplacez-le.

Comment vérifier le bon fonctionnement du capteur ?

La LED doit s'allumer lorsque la sortie est commutée. Si la LED ne s'allume pas ou si la détection ne se produit pas, vérifiez le câblage et la présence d'alimentation.

Quelle est la distance minimale entre plusieurs capteurs IFM IA000A ?

Lorsque plusieurs détecteurs de la même version sont montés côte à côte, respectez une distance d'au moins 3 x Sn. S'ils sont montés en vis-à-vis, la distance minimale est de 2 x Sn.

Que signifie la LED sur le capteur ?

La LED est allumée lorsque la sortie de commutation est active (présence d'un métal dans la zone de détection). Si la LED est éteinte, aucun objet n'est détecté.

Le capteur nécessite-t-il un entretien ?

Non, cet appareil ne nécessite aucun entretien. Veillez simplement à garder la face active propre et exempte de dépôts métalliques.

Quelles normes le capteur IFM IA000A respecte-t-il ?

L'appareil est conforme aux exigences de la norme EN 60947-5-2 concernant la compatibilité électromagnétique (CEM).

MODE D'EMPLOI IA000A IFM

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Pour la portée nominale (Sn) 10 mm, portée de travail (Sa) 0... 8,1 mm (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à Sn).

Montage

Monter le détecteur avec l'équerre de fixation livrée.

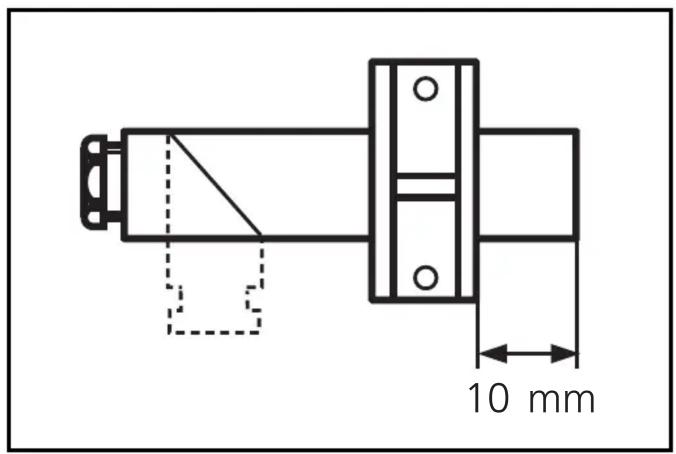

Distance entre la face active et la bride : 10 mm.

Montage non encastré.

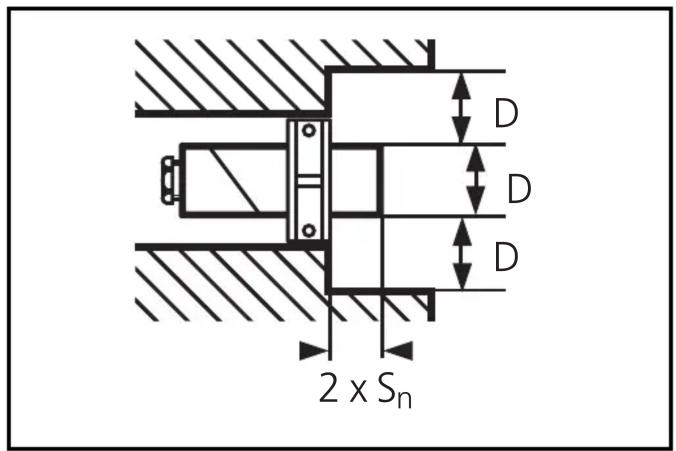

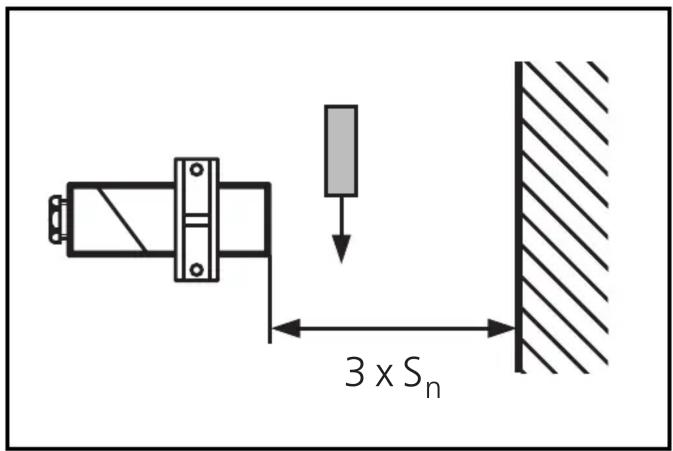

Zone de dégagement autour de la face active pour montage sur bâti métallique:

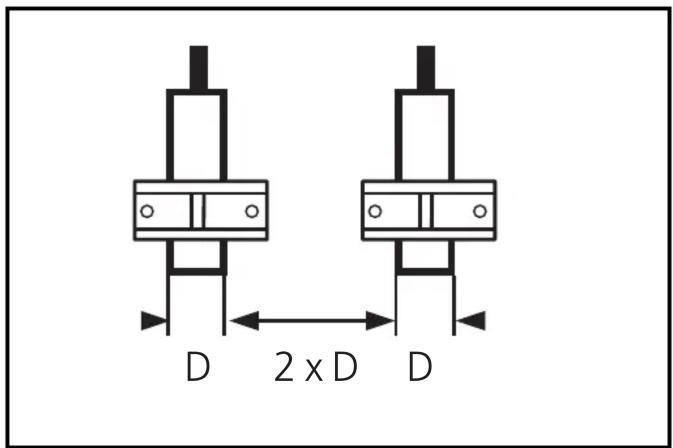

Distances minimales lorsque plusieurs détecteurs de la même version sont montés:

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur.

Raccordement strictement selon les indications de l'étiquette.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié.

Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Programmation de la fonction de sortie pour les appareils 2 fils DC (quadronorm) par branchement:

• fonction de sortie travail: 1/3 = L +; 2/4 = L-
• fonction de sortie repos: 2/4 = L +; 1/3 = L-

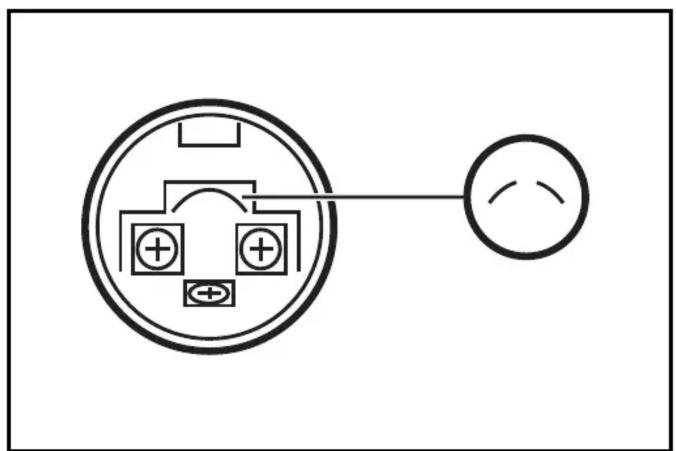

Programmation de la fonction de sortie pour les appareils AC / DC : Ces appareils sont livrés en fonction de sortie travail. Ouvrir le pont pour les programmer en fonction de sortie repos.

Vérifier le bon fonctionnement du détecteur. La LED est allumée lorsque la sortie est commutée. Cet appareil ne nécessite aucun entretien.

Pour un bon fonctionnement, il faut respecter les indications suivantes:

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• CEM: L'appareil est en harmonie avec les exigences selon EN 60947-5-2.

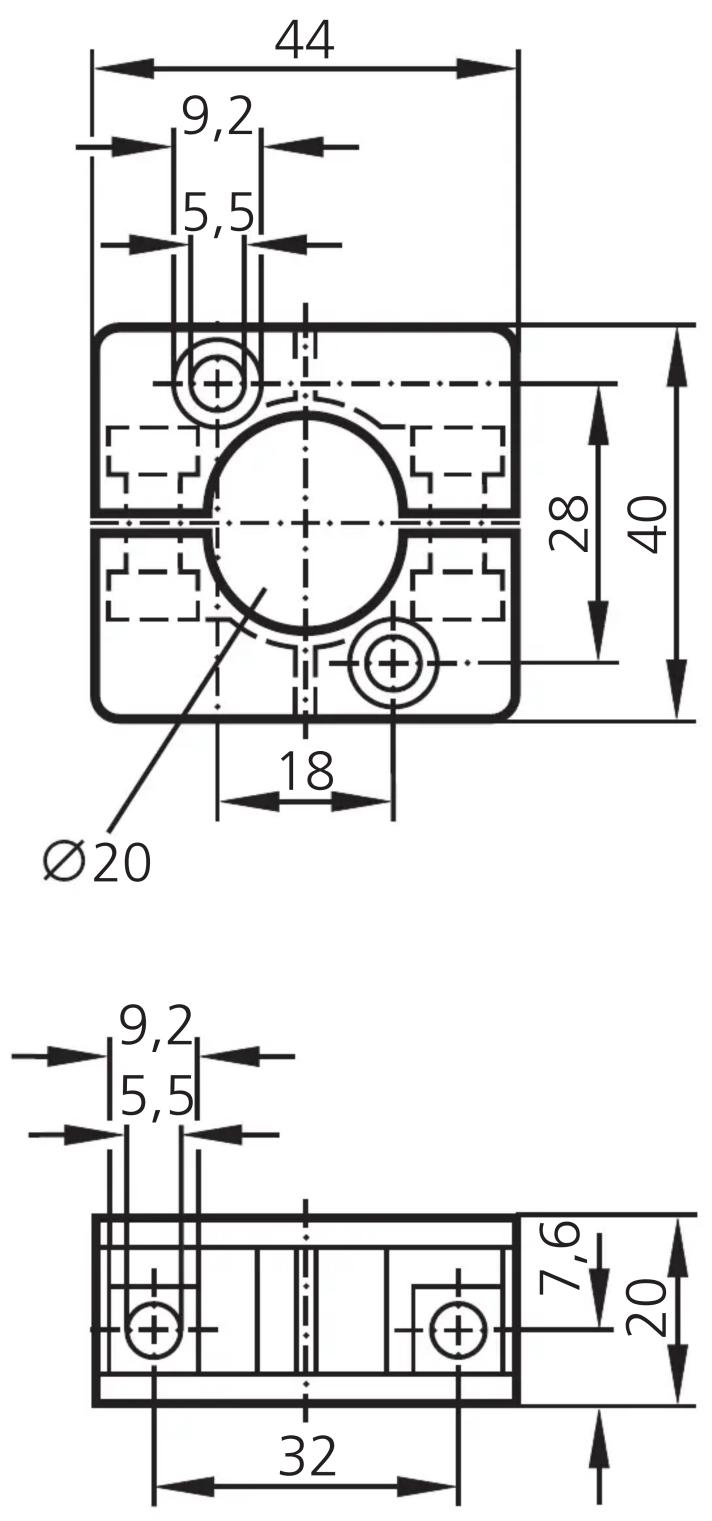

Schéma d'encombrement

Bride de fixation
