Type de produit	Capteur inductif
Marque	IFM
Modèle	IG6007
Technologie de détection	Inductif
Principe de fonctionnement	Détection sans contact de métaux
Type de sortie	DC / non polarisé (2 fils ou 3 fils selon version)
Tension d'alimentation	10-36 V DC (selon étiquette)
Consommation de courant	< 15 mA (hors charge)
Distance de détection nominale (Sn)	Variable selon version : env. 2 mm (encastrable) ou 4 mm (non encastré)
Fréquence de commutation	Jusqu'à 1 kHz (typique)
Indice de protection	IP67 (selon boîtier)
Matériau du boîtier	Laiton nickelé (typique) ou acier inoxydable
Matériau de la face active	Plastique (PBT) ou céramique
Type de raccordement	Câble (longueur < 30 m conseillé)
Section de câble recommandée	0,5 mm² minimum
Montage	Encastrable ou non encastré (voir étiquette)
Distance minimale entre capteurs	2 x Sn (côte à côte), 8 x Sn (face à face)
Température de fonctionnement	-25 °C à +70 °C (typique)
Dimensions	Diamètre M12 x 1, longueur 50 mm (typique)
Poids	Environ 30 g (selon câble)
Entretien et nettoyage	Nettoyer la face active avec un chiffon sec et non abrasif
Sécurité	Couper l'alimentation avant toute intervention ; ne pas dépasser les limites électriques
Pièces détachées et réparabilité	Aucune pièce détachable ; remplacer l'appareil en cas de défaut
Informations générales	Notice d'utilisation disponible en téléchargement gratuit

FOIRE AUX QUESTIONS - IG6007 IFM

Quelle est la distance de détection de ce capteur inductif IFM IG6007 ?

La distance de détection nominale (Sn) est indiquée sur l'étiquette de l'appareil. Elle dépend du modèle : typiquement 2 mm pour un montage encastrable (Sn = x mm f) ou 4 mm pour un montage non encastré (Sn = x mm nf). Pour les autres métaux, la portée peut être inférieure.

Comment raccorder électriquement le capteur IG6007 ?

Avant le raccordement, mettez l'installation hors tension. Respectez les schémas de câblage : pour un capteur 2 fils, la charge doit être en série ; pour un capteur 3 fils, le fil bleu est le négatif, le marron le positif et le noir la sortie. Utilisez un câble de section ≥ 0,5 mm² et, si la longueur dépasse 30 m, éloignez-le des sources parasites (environ 50 cm) ou utilisez un câble blindé.

Peut-on monter plusieurs capteurs IG6007 côte à côte ?

Oui, mais il faut respecter des distances minimales : pour un montage côte à côte, espacez les capteurs d'au moins 2 fois leur distance de détection (2 x Sn) ; pour un montage face à face, la distance doit être d'au moins 8 fois Sn. Cela évite les interférences mutuelles.

Quelle est la tension d'alimentation du capteur IFM IG6007 ?

La tension d'alimentation typique est de 10 à 36 V DC, comme indiqué sur l'étiquette. Si l'alimentation n'est pas stabilisée, il est recommandé de raccorder un condensateur (par exemple 1000 µF / 50 V pour 24 V / 1 A).

Le capteur IG6007 peut-il détecter tous les métaux ?

Oui, il détecte tous les métaux, mais la portée de détection est définie avec de l'acier (type 37). Pour d'autres métaux (aluminium, cuivre, laiton), la distance effective peut être inférieure à la distance nominale Sn.

Que faire si le capteur ne commute pas correctement ?

Vérifiez d'abord l'alimentation et le câblage. Pour les capteurs 2 fils, assurez-vous que la charge n'est pas trop faible (sinon, ajoutez une résistance en parallèle). Pour les charges capacitives, contrôlez le courant d'appel. Évitez les montages en parallèle de capteurs 2 fils.

Comment nettoyer le capteur inductif IFM IG6007 ?

Nettoyez régulièrement la face active avec un chiffon sec, doux et non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager le boîtier ou la face sensible.

Quel est le type de sortie du capteur IG6007 ?

Il s'agit d'un capteur DC non polarisé. La sortie peut être de type NPN ou PNP (selon la version) ; vérifiez la référence exacte. En général, il s'agit d'une sortie à deux ou trois fils.

Peut-on utiliser ce capteur dans un environnement humide ?

Oui, l'indice de protection typique est IP67, ce qui le rend étanche à la poussière et résistant à l'immersion temporaire (1 mètre pendant 30 minutes). Respectez toutefois les conditions de montage prescrites.

Où télécharger la notice complète du IFM IG6007 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en renseignant votre email sur la page du produit.

MODE D'EMPLOI IG6007 IFM

Notice de Montage Détecteur inductif DC / non polarisé

efector1oo

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) voir l'étiquette; (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à Sn).

Montage

• Encastrable (voir l'étiquette: Sn = Xmm f) ou montage non encastré (Sn = Xmm nf) (→ fig. 1).
• Zone de dégagement autour de la face active pour montage sur bâti métallique (→ fig. 2).
• Distances minimales lorsque plusieurs détecteurs de la même version sont montés (→ fig. 3, 4).

Sn = x mm f Sn = x mm nf
1
2
Sn = x mm f Sn = x mm nf
3	D D D	D 2xD D
4	8 x Sn	8 x Sn

Raccordement électrique

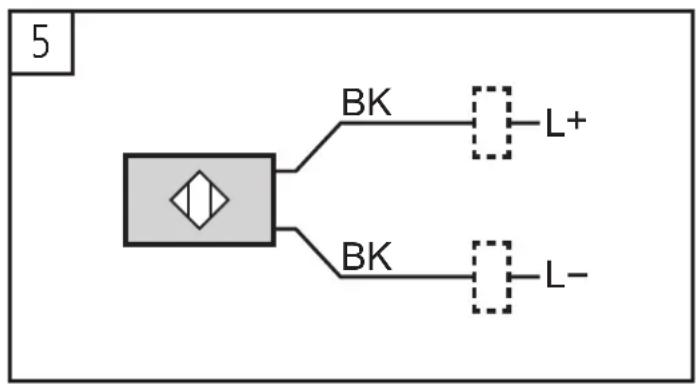

• Mettre l'installation hors tension avant le raccordement d'appareil (→ fig. 5).

• Si le câble est d'une longueur supérieure à 30 m et si les fils sont supérieurs à 0,5 mm², le câble devra être installé séparément des sources parasites (à une distance d'env. 50 cm) ou un câble blindé devra être utilisé. Raccorder la charge avant la mise sous tension.
• Les valeurs d'intensité de courant / courant de sortie minimum doivent être respectées.
• Si des charges capacitives sont utilisées, il faut s'assurer que le courant de sortie à l'appel n'est pas dépassé.

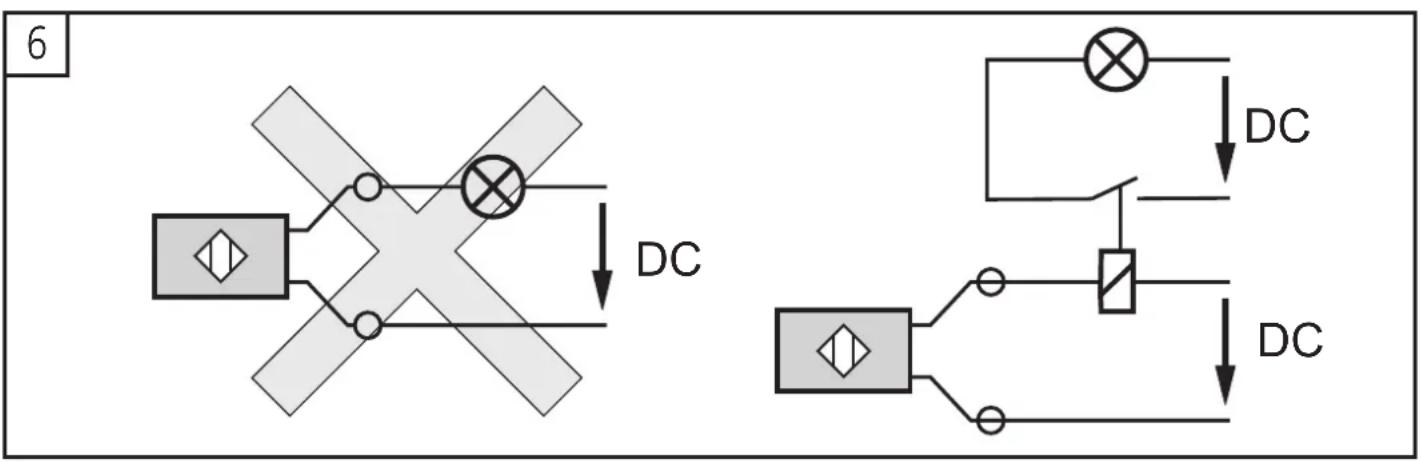

Ne pas raccorder des charges d'une faible résistance (par ex. lampes) directement à un détecteur. Commuter ces charges via un relais ( fig. 6):

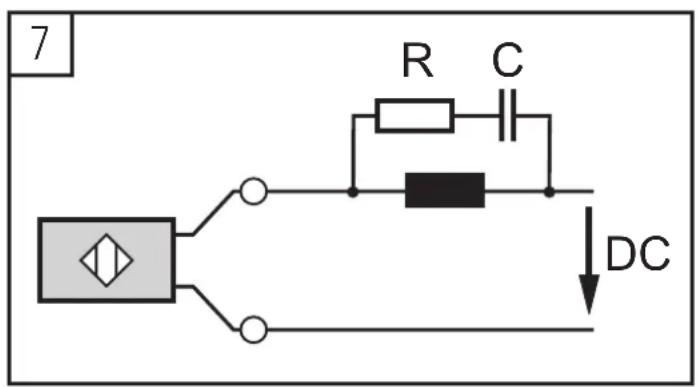

Pour les charges inductives, un circuit RC doit être monté en parallèle à la charge ( fig. 7).

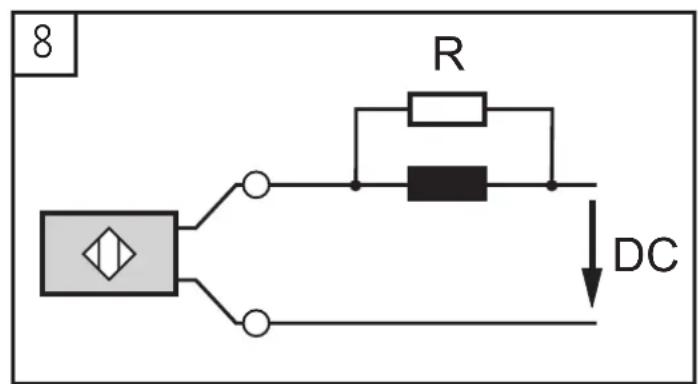

Pour les détecteurs 2 fils, une charge trop faible peut causer un mauvais fonctionnement. Dans ce cas, une résistance doit être montée en parallèle sur la charge ( fig. 8).

• En cas de montage en série, la chute de tension de chaque appareil doit être prise en compte.

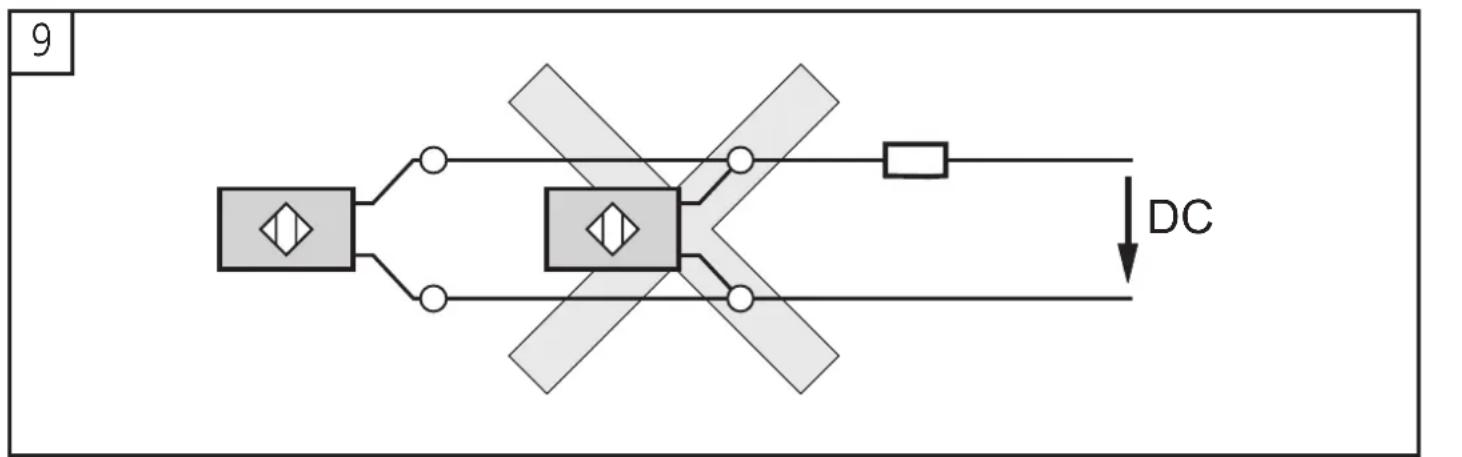

Eviter le montage en parallèle des appareils 2 fils (à utiliser uniquement dans les cas exceptionnels, vérifier le bon fonctionnement, fig. 9):

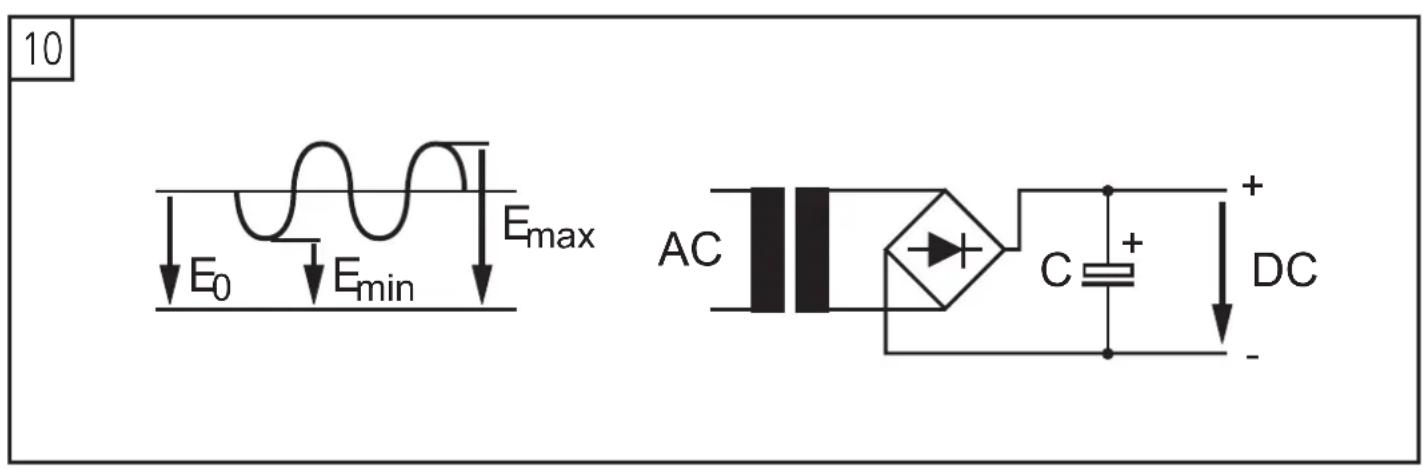

La tension d'alimentation doit correspondre aux valeurs indiquées sur l'étiquette. Si elle n'est pas stabilisée, un condensateur devrait être raccordé (à 24 V et 1 A par exemple un condensateur de 1000~ F, 50 V, → fig. 10):
