Type de produit	Système d'évaluation d'impulsions
Marque	IFM
Modèle	DC0103
Tension d'alimentation	12V DC ou 24V DC
Entrée	Impulsions issues d'un détecteur de proximité (PNP)
Sortie de commutation	1 inverseur sans potentiel, courant max. 8 A
Plage de réglage	30 ... 25 000 impulsions/min
Précision	Environ 1% de la valeur programmée
Affichage	LED verte (tension d'alimentation), LED jaune (impulsions d'entrée), LED verte (état du relais), 2 LED rouges (programmation)
Boîtier	Matière isolante avec face transparente, IP65
Dimensions (L x l x P)	Environ 130 x 94 x 60 mm
Poids	Environ 200 g
Raccordement	Bornes à vis (4 mm² max)
Température ambiante	-20°C ... +60°C
Fonctions principales	Contrôle de vitesse de rotation, autoapprentissage, réglage des points de commutation min/max
Entretien et nettoyage	Aucune maintenance particulière, vérifier régulièrement le fonctionnement
Sécurité	Ne pas toucher les composants internes (sensibles aux décharges électrostatiques)
Accessoires	Afficheur externe de vitesse de rotation (réf. E80103)

FOIRE AUX QUESTIONS - DC0103 IFM

Comment régler le point de commutation maximum (Dmax) ?

Atteignez la vitesse de rotation maximale de la machine et maintenez-la constante. La LED H10 clignote. Maintenez enfoncé le bouton-poussoir S1 jusqu'à ce que la LED H7 clignote. La valeur est alors mémorisée.

Comment régler le point de commutation minimum (Dmin) ?

Atteignez la vitesse de rotation minimale de la machine et maintenez-la constante. La LED H10 clignote. Maintenez enfoncé le bouton-poussoir S2 jusqu'à ce que la LED H6 clignote. Dmax doit toujours être supérieur à Dmin.

Que signifient les différentes LED ?

H8 (verte) : tension d'alimentation présente. H10 (jaune) : indique les impulsions d'entrée. H9 (verte) : allumée quand le relais est enclenché. H7 (rouge) : clignote lors de la programmation de Dmax. H6 (rouge) : clignote lors de la programmation de Dmin.

Comment raccorder un capteur d'impulsions ?

Mettez l'installation hors tension. Ouvrez la face transparente. Raccordez le capteur PNP au bornier X1 : fil + sur la borne 1, fil signal sur la borne 2, fil - sur la borne 3. L'alimentation 12V ou 24V DC se fait sur X2 (+ et -). Le relais se raccorde sur X3.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne soit en 12V DC, soit en 24V DC. La tension doit être stabilisée et raccordée aux bornes X2 (12V/0V ou 24V/0V).

Puis-je utiliser un afficheur externe ?

Oui, vous pouvez raccorder un afficheur externe (réf. E80103) au bornier X4 (bornes 1, 2, 3) pour afficher dynamiquement la vitesse de rotation.

Comment effectuer l'autoapprentissage ?

L'autoapprentissage se fait en réglant successivement Dmax et Dmin comme décrit dans les questions précédentes. La machine doit tourner à la vitesse souhaitée lors de la programmation.

Quelles sont les précautions à prendre contre les décharges électrostatiques ?

L'appareil contient des composants C-Mos sensibles. Ne touchez aucun composant interne, à l'exception des boutons-poussoirs et des bornes de raccordement. Travaillez dans un environnement protégé contre les décharges électrostatiques.

Quelle est la plage de température de fonctionnement ?

L'appareil fonctionne de -20°C à +60°C. Assurez-vous de ne pas dépasser ces limites.

Comment monter l'appareil ?

Fixez l'appareil avec des vis sur une surface plane. Utilisez le joint d'étanchéité fourni pour garantir l'IP65. Les dimensions de fixation sont indiquées dans la notice : entraxe 130 mm, diamètre 94 mm.

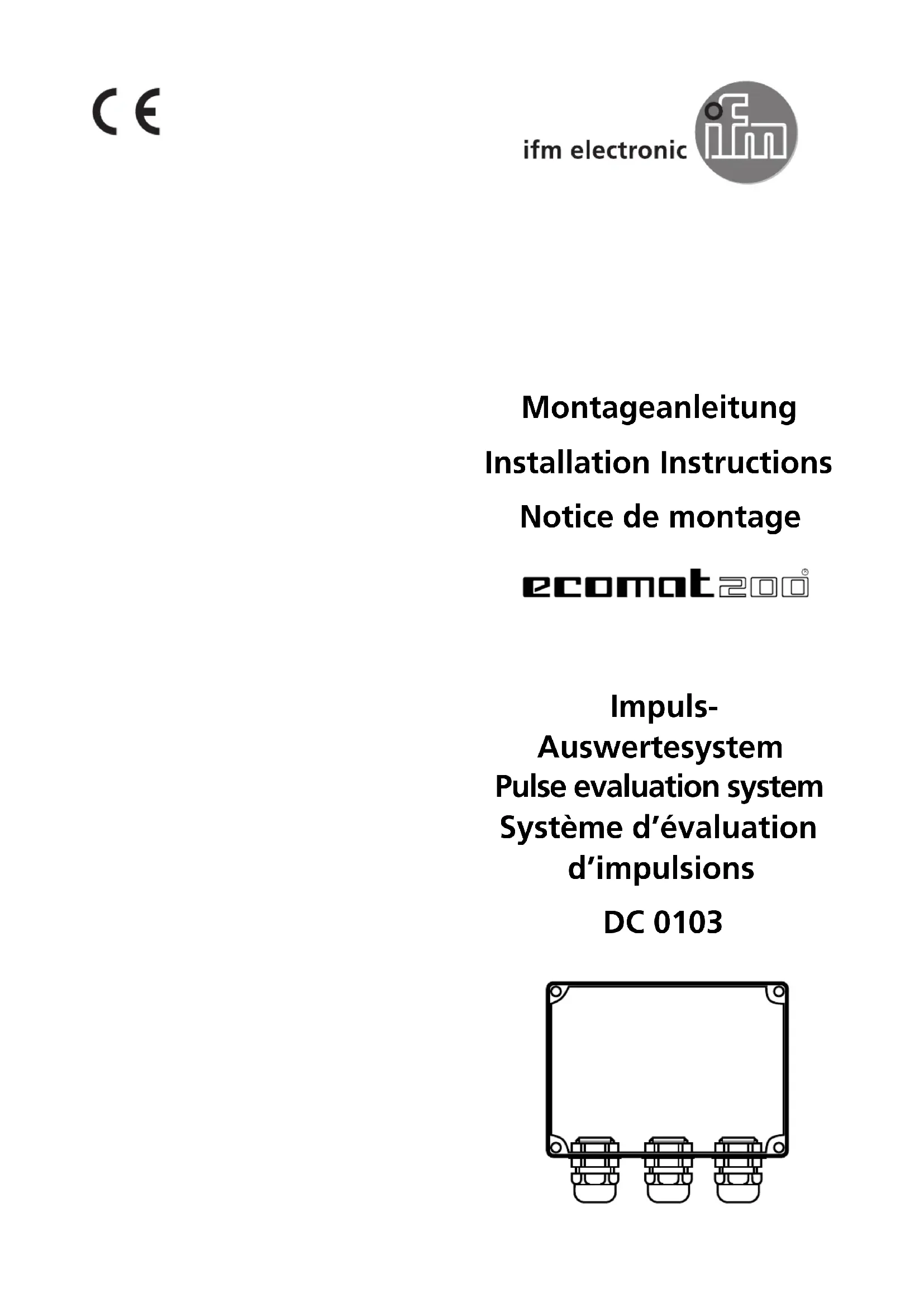

MODE D'EMPLOI DC0103 IFM

ecomot200®

DC 0103

Pure electrical connector diagram without any text, numbers, or symbols

Fonctionnement et caractéristiques

Le DC 0103 contrôle des vitesses de rotation.

Il reçoit des impulsions issues de générateurs d'impulsions externes et commute le relais de sortie en fonction du point de commutation réglé max (Dmax) ou du point de commutation min (Dmin).

Le relais de sortie

• est enclenché lorsque la vitesse de rotation maximum est atteinte
• est déclenché lorsque la vitesse est au-dessous de la vitesse de rotation minimum

• Gamme de réglage: 30... 25000 impulsions/min.

- Réglage intelligent du point de commutation pendant que la machine est en marche (autoapprentissage).

Éléments de service et d'indication

S1, S2, S3 : boutons-poussoirs

H6: LED rouge, clignote lorsque D_min est programmée

H7: LED rouge, clignote lorsque D_max est programmée

H8: LED verte, tension d'alimentation

H9: LED verte, allumée lorsque le relais est enclenché

H10: LED jaune, indication des impulsions d'entrée

Montage

Fixer l'appareil avec des vis.

Montage du générateur d'impulsions

Pour un fonctionnement optimal, les dimensions suivantes doivent être respectées:

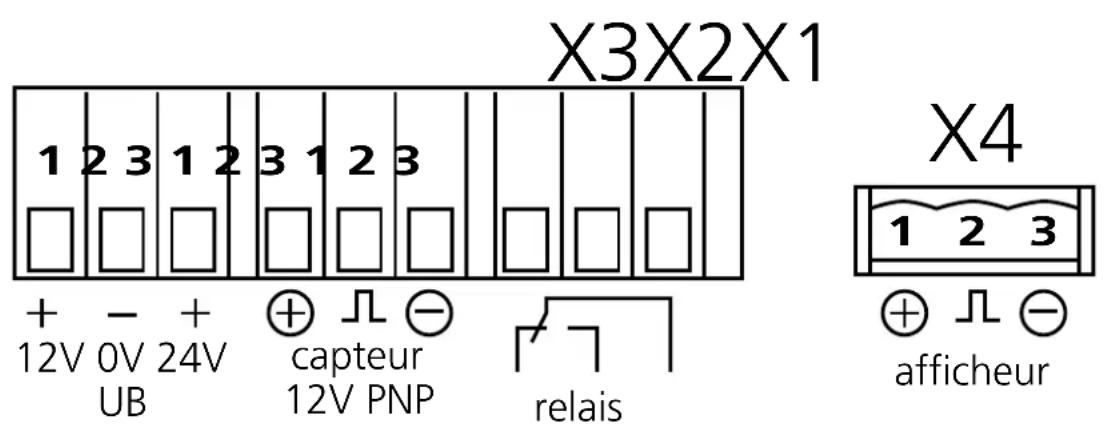

Raccordement électrique

Mettre l'installation hors tension.

Ouvrir la face transparente et raccorder l'appareil de la manière suivante:

L'appareil est équipé de composants CMOS intégrés. Ceux-ci peuvent être détruits par des décharges électrostatiques. Pour cette raison, aucun composant ne doit être touché, à l'exception des boutons-poussoirs et des bornes de raccordement.

Réglage

1	Atteindre la vitesse de rotation maximum de lamachineetlamaintenirconstante			La LED H10 clignote en fonction des impulsions d'entrée
2		Maintenir appuyé les boutons-poussoirs jusqu'à ce que la LED H7 clignote
3	Atteindre la vitesse de rotation minimum de lamachineetlamaintenir constante			La LED H10 clignote en fonction des impulsions d'entrée
		Maintenir appuyé les boutons-poussoirs jusqu'à ce que la LED H6 clignote

D_max doit toujours être au-dessus de D_min !

Fonctionnement

Contrôler régulièrement le fonctionnement de l'appareil.

En cas de bon fonctionnement il n'est pas nécessaire de prendre des mesures particulières, pas plus qu'au niveau de la maintenance et de l'entretien.

Respecter les informations des constructeurs pour le fonctionnement et l'entretien des générateurs d'impulsions.

Accessoires

Afficheur de la vitesse de rotation:

Vous pouvez raccorder un afficheur externe au bornier X4 pour afficher en dynamique la vitesse de rotation.

No. de commande: E80103

Données techniques

Tension nominale	12V DC ou 24V DC
Entrées	alimentation 12V DC/24V DC par 3 bornes à vis;impulsions issues d’un détecteur de proximité
Sortie de commutation	1 inverseur sans potentiel, courant max. 8A
Affichage LED verte: tension d’alimentationLED jaune: impulsions d’entréeLED verte: état de commutation relais2 LED rouges: programmation
Logique microcontrôleur avec EEPROM,programmé en Assembleur
Précision	env. 1% de la valeur programmée

Boîtier matière isolante avec face transparente,env. 130 x 94 mm surface de base,profondeur env. 60 mmavec 3 presse-étoupes PG 11;protection IP 65

Raccordement bornes à vis (4 mm2 maxi)

Température ambiante -20°C ... +60°C
