DC0103 - Industrielles elektronisches System IFM - Kostenlose Bedienungsanleitung

Produkttyp	Impulsauswertungssystem
Marke	IFM
Modell	DC0103
Versorgungsspannung	12V DC oder 24V DC
Eingang	Impulse von einem N\u00e4herungssensor (PNP)
Schaltausgang	1 potentialfreier Wechsler, max. 8 A
Einstellbereich	30 ... 25.000 Impulse/min
Genauigkeit	Ca. 1% des programmierten Werts
Anzeige	Gr\u00fcne LED (Versorgungsspannung), gelbe LED (Eingangsimpulse), gr\u00fcne LED (Relaiszustand), 2 rote LEDs (Programmierung)
Geh\u00e4use	Isolierstoff mit Durchsichtfront, IP65
Abmessungen (L x B x T)	Ca. 130 x 94 x 60 mm
Gewicht	Ca. 200 g
Anschluss	Schraubklemmen (max. 4 mm\u00b2)
Umgebungstemperatur	-20\u00b0C ... +60\u00b0C
Hauptfunktionen	Drehzahl\u00fcberwachung, Selbstlernfunktion, Einstellung der Schaltpunkte min/max
Wartung und Reinigung	Keine besondere Wartung, Funktion regelm\u00e4\u00dfig pr\u00fcfen
Sicherheit	Keine Ber\u00fchrung der internen Komponenten (empfindlich gegen elektrostatische Entladungen)
Zubeh\u00f6r	Externer Drehzahlanzeiger (Ref. E80103)

Häufig gestellte Fragen - DC0103 IFM

Wie stelle ich den maximalen Schaltpunkt (Dmax) ein?

Erreichen Sie die maximale Drehzahl der Maschine und halten Sie sie konstant. Die LED H10 blinkt. Halten Sie den Taster S1 gedrückt, bis die LED H7 blinkt. Der Wert wird dann gespeichert.

Wie stelle ich den minimalen Schaltpunkt (Dmin) ein?

Erreichen Sie die minimale Drehzahl der Maschine und halten Sie sie konstant. Die LED H10 blinkt. Halten Sie den Taster S2 gedrückt, bis die LED H6 blinkt. Dmax muss immer größer als Dmin sein.

Was bedeuten die verschiedenen LEDs?

H8 (grün): Versorgungsspannung vorhanden. H10 (gelb): Zeigt Eingangsimpulse an. H9 (grün): Leuchtet, wenn das Relais angezogen ist. H7 (rot): Blinkt bei Programmierung von Dmax. H6 (rot): Blinkt bei Programmierung von Dmin.

Wie schließe ich einen Impulssensor an?

Schalten Sie die Anlage spannungsfrei. Öffnen Sie die Durchsichtfront. Schließen Sie den PNP-Sensor an die Klemmenleiste X1 an: + Leitung an Klemme 1, Signalleitung an Klemme 2, - Leitung an Klemme 3. Die Stromversorgung 12V oder 24V DC erfolgt an X2 (+ und -). Das Relais wird an X3 angeschlossen.

Welche Versorgungsspannung wird benötigt?

Das Gerät arbeitet entweder mit 12V DC oder 24V DC. Die Spannung muss stabilisiert sein und an die Klemmen X2 (12V/0V oder 24V/0V) angeschlossen werden.

Kann ich einen externen Anzeiger verwenden?

Ja, Sie können einen externen Anzeiger (Ref. E80103) an die Klemmenleiste X4 (Klemmen 1, 2, 3) anschließen, um die Drehzahl dynamisch anzuzeigen.

Wie führe ich die Selbstlernfunktion durch?

Die Selbstlernfunktion erfolgt durch nacheinander Einstellen von Dmax und Dmin wie in den vorherigen Fragen beschrieben. Die Maschine muss während der Programmierung mit der gewünschten Drehzahl laufen.

Welche Vorsichtsmaßnahmen sind gegen elektrostatische Entladungen zu treffen?

Das Gerät enthält empfindliche C-Mos-Bauteile. Berühren Sie keine inneren Komponenten, mit Ausnahme der Taster und der Anschlussklemmen. Arbeiten Sie in einer vor elektrostatischen Entladungen geschützten Umgebung.

Was ist der Betriebstemperaturbereich?

Das Gerät arbeitet von -20°C bis +60°C. Stellen Sie sicher, dass diese Grenzen nicht überschritten werden.

Wie montiere ich das Gerät?

Befestigen Sie das Gerät mit Schrauben auf einer ebenen Fläche. Verwenden Sie die mitgelieferte Dichtung, um die IP65-Schutzart zu gewährleisten. Die Befestigungsmaße sind in der Anleitung angegeben: Achsabstand 130 mm, Durchmesser 94 mm.

BEDIENUNGSANLEITUNG DC0103 IFM

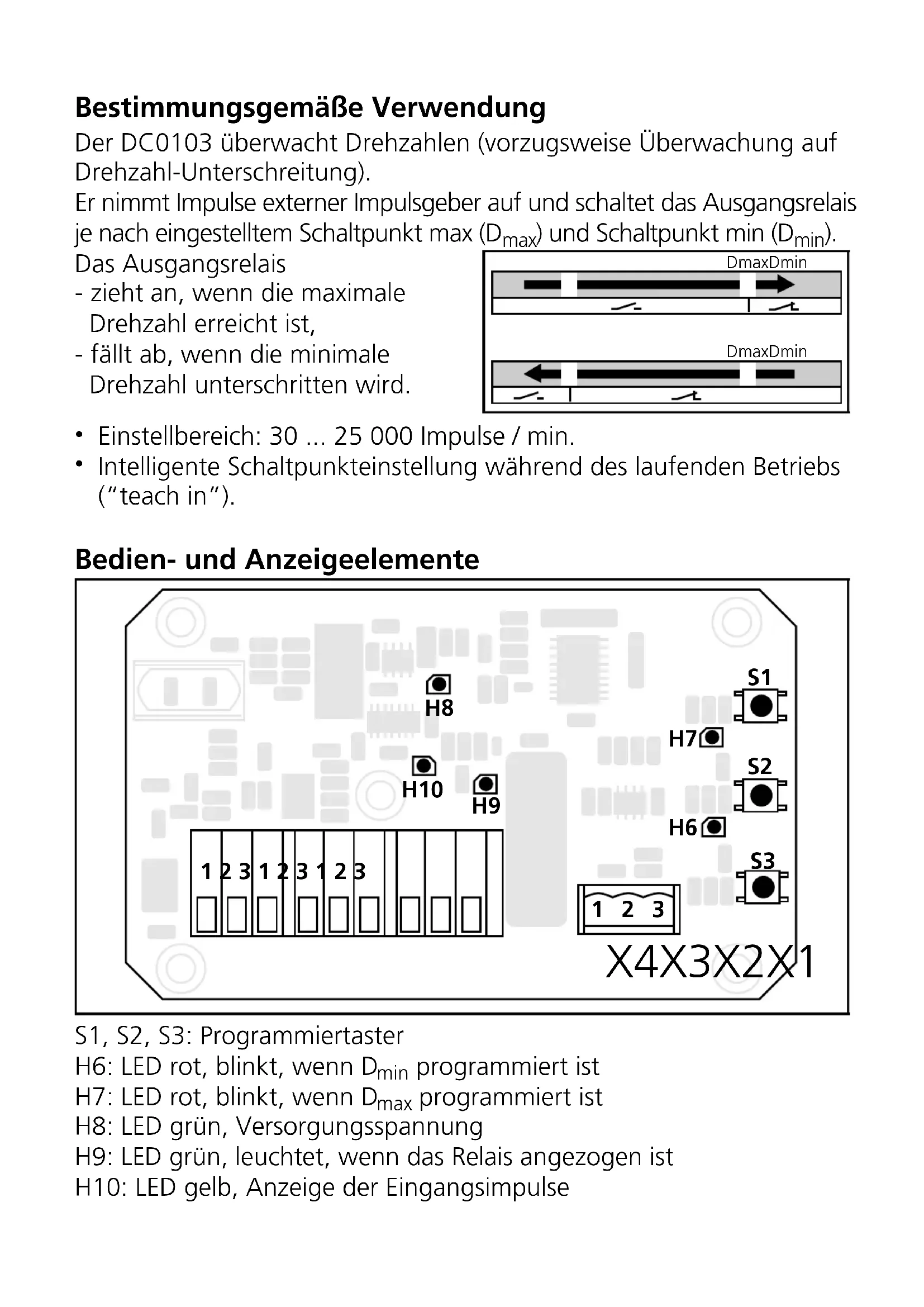

Bestimmungsgemäße Verwendung

Der DC0103 überwacht Drehzahlen (vorzugsweise Überwachung auf Drehzahl-Unterschreitung).

Er nimmt Impulse externer Impulsgeber auf und schaltet das Ausgangsrelais je nach eingestelltem Schaltpunkt max ( D_max ) und Schaltpunkt min ( D_min ).

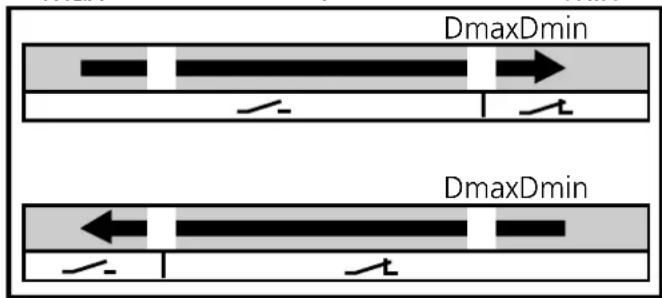

Das Ausgangsrelais

• zieht an, wenn die maximale Drehzahl erreicht ist,
• fällt ab, wenn die minimale Drehzahl unterschritten wird.

- Einstellbereich: 30 ... 25 000 Impulse / min.

- Intelligente Schaltpunkteinstellung während des laufenden Betriebs ("teach in").

Bedien- und Anzeigeelemente

S1, S2, S3: Programmiertaster
H6: LED rot, blinkt, wenn D_min programmiert ist
H7: LED rot, blinkt, wenn D_max programmiert ist
H8: LED grün, Versorgungsspannung
H9: LED grün, leuchtet, wenn das Relais angezogen ist
H10: LED gelb, Anzeige der Eingangsimpulse

Montage

Befestigen Sie das Gerät mit Schrauben auf einer Montagevorrichtung.

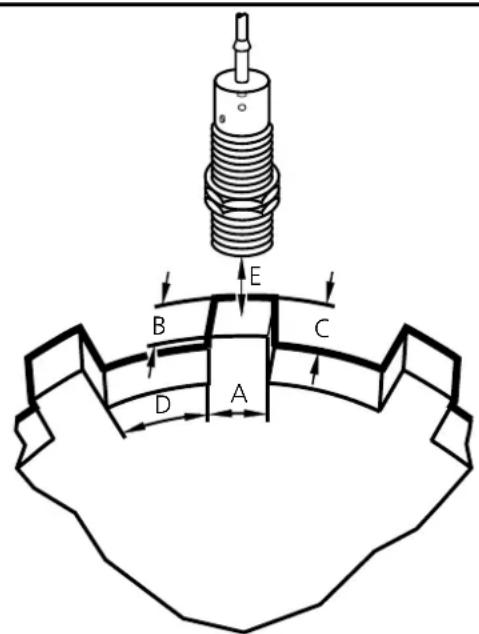

Montage des Impulsaufnehmers

Für optimale Funktion sollten folgende Montagemaße eingehalten werden:

A B C } mindestens Durchmesser des Drehzahlwächters

D mindestens 2 x A

E 1/2 × S_n

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei.

Öffnen Sie die Klarsichthaube und schließen Sie das Gerät folgendermaßen an:

Das Gerät ist mit integrierten C-Mos-Bauteilen bestückt. Diese können durch elektrostatische Entladung (ESD) zerstört werden. Daher dürfen außer Schaltern und Anschlußklemmen keine Bau-teile berührt werden.

Einstellen

1	Stellen Sie die maximale Drehzahl ein und halten Sie sie konstant			LED H10 blinkt im Takt der Eingangsimpulse
2		Drücken Sie die Tasten und halten Sie sie fest, bis LED H7 blinkt
3	Stellen Sie die minimale Drehzahl ein und halten Sie sie konstant			LED H10 blinkt im Takt der Eingangsimpulse
		Drücken Sie die Tasten und halten Sie sie fest, bis LED H6 blinkt

D_max muß stets größer sein als D_min!

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert.

Bei sachgemäßem Betreiben sind keine besonderen Maßnahmen notwendig; ebenso sind keine besonderen Maßnahmen für Instandhaltung und Wartung notwendig.

Beachten Sie für Betrieb und Wartung der Impulsgeber die Angaben des Herstellers.

Zubehör

Drehzahlanzeige für Service und Betrieb:

Sie können an der Klemmleiste X4 ein externes Display zur Anzeige der Istdrehzahl anschließen.

Bestell-Nr.: E80103

Technische Daten

Nennspannung Aus 12V	DC- oder 24V DC-Bordnetzbei laufendem Dieselaggregat
Eingänge Spannungsversorgung 12V /24V DCüber drei Schraubklemmen;(ohne Load-Dump-Schutz)Drehzahlproportionale Impulse von einem Näherungsschalter;einschließlich Anschlußklemmen für Sensorversorgung
Schaltausgang 1 potentialfreier Wechsler,Strombelastung 8 A
Anzeigen LED grün: BetriebsspannungLED gelb: EingangsimpulseLED grün: Schaltzustand Relais2 LED rot: Programmierung
Logik Microcontroller mit EEPROM,programmiert in Assembler
Genauigkeit ca. 1% vom programmierten Drehzahlwert
Gehäuse Isolierstoff mit transparentem Deckel,ca. 130 x 94mm Grundfläche, ca.60mm hochmit 3 Verschraubungen PG 11Schutzart IP 65
Anschluß Schraubenklemmen bis 4mm ^2 auf Leiterplatte,
Umgebungstemperatur -20°C ... +60°C
