MODE D'EMPLOI IG502A IFM

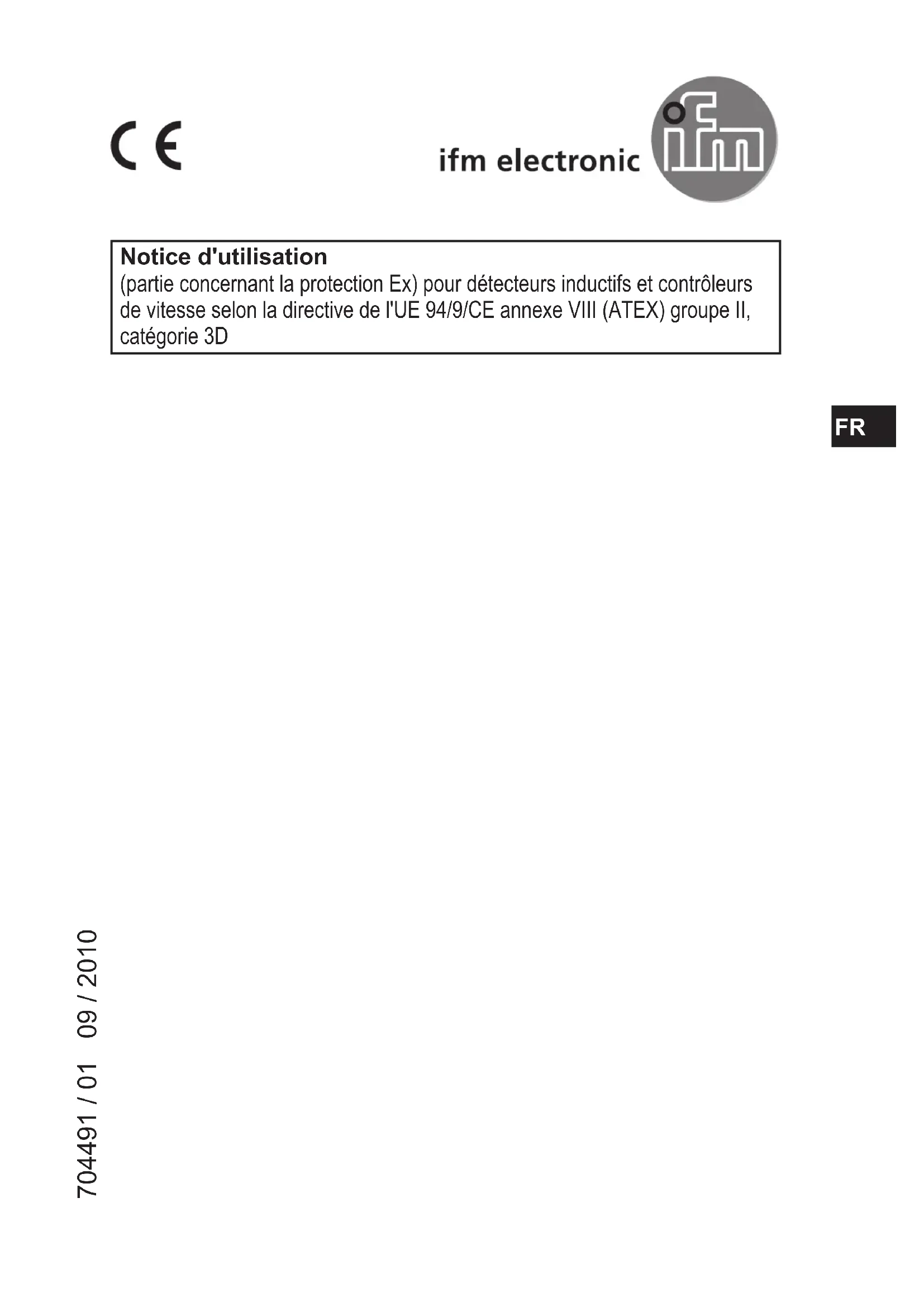

Notice d'utilisation (partie concernant la protection Ex) pour détecteurs inductifs et contrôleurs de vitesse selon la directive de l'UE 94/9/CE annexe VIII (ATEX) groupe II, catégorie 3D2 Instructions pour l'emploi sûr dans les zones explosibles Fonctionnement et caractéristiques

  • Emploi dans les zones explosibles selon la classification II 3D (groupe II, catégorie 3D, appareils pour l'atmosphère poussiéreuse). Les exigences des normes EN 61241-1 et EN 61241-0 sont respectées. Test de choc selon EN 60947-5-2 avec 0,5 joules.
  • Marquage (voir appareil ou fiche technique) II 3D Ex tD A22 IP67 T80°C X Ta: 0°C...+60°C II 3D Ex tD A22 IP67 T80°C X Ta: -20°C...+60°C II 3D Ex tD A22 IP65 T80°C X Ta: -20°C...+60°C II 3D Ex tD A22 IP54 T80°C X Ta: -20°C...+60°C II 3D Ex tD A22 IP67 T90°C X Ta: -20°C...+60°C II 3D Ex tD A22 IP54 T95°C X Ta: -20°C...+60°C
  • Température ambiante admissible de l'application (pour l'utilisation correcte) : Ta : -20°C...+60°C ou Ta : 0°C...+60°C Montage / Mise en service Les produits ne doivent être montés, raccordés et mis en service que par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zones explosibles. Vérifier si la classification (voir " Marquage " ci-dessus et le marquage sur le produit) est appropriée pour l'application. Remarques sur l'installation / Montage
  • Respecter les règlements et dispositions nationaux ainsi que les règlements d'installations en vigueur.
  • Eviter les charges statiques sur des produits en plastique et câbles.
  • Pour éviter des charges électrostatiques ne nettoyer le produit qu'avec un torchon humide. Un frottement avec des matières non conductrices doit être évité par principe.
  • Les parties métalliques (boîtier du connecteur, éléments de fixation, boîtier de protection etc.) doivent être raccordées à un équipotentiel pour éviter des charges électrostatiques.
  • Ne pas installer le produit dans le flux de poussières.
  • Eviter les dépôts de poussière sur les produits.
  • Assurer une protection efficace des produits et des câbles contre l'endommagement.3
  • Pour le schéma de branchement et les données électriques voir le marquage sur le produit ou la fiche technique.
  • N'enlever les bouchons de fermeture des presses-étoupes ou des connecteurs mâles qu'immédiatement avant l'introduction des câbles ou le serrage du connecteur femelle pour éviter toute souillure.
  • Eviter un rayonnement direct avec de fortes composantes UV (lumière du soleil). Monter l'appareil à un emplacement protégé.
  • Les écrous M12 ne doivent être ouverts ou fermés que dans un environnement suffisamment propre. Pour des appareils avec presse-étoupe :
  • Afin d'assurer l'indice de protection minimum requis, la vis de serrage du presse-étoupe doit être serrée fermement (couple de serrage voir fiche technique).
  • Pendant les interventions de maintenance, les pièces, en particulier celles desquelles dépend le mode de protection, doivent être examinées (par ex. intégrité des composants du presse-étoupe, des joints d'étanchéité).
  • Les intervalles de maintenance sont spécifiques à l'application et doivent donc être définis en fonction des conditions d'utilisation par l'opérateur. Conditions particulières pour un fonctionnement sûr
  • Le boîtier et les parties plastiques du boîtier ont été testés avec une sollicitation mécanique de 0,5 joules (selon DIN EN 60947-5-2). L'utilisateur doit s'assurer par des mesures appropriées (par ex. conditions de montage et d'installation, utilisation d'un dispositif de protection, etc.) que les appareils ne sont pas exposés à des contraintes mécaniques / chocs importants.
  • Pour des appareils à câble, une résistance suffisante à la traction doit être assurée ou le câble doit être posé de façon fixe.
  • Utiliser des connecteurs femelles pour la zone explosible poussière, par ex. connecteurs femelles ifm EVC**A avec certificat 2D (numéro du certificat BVS 08 ATEX E 109 U).
  • Fixer les connecteurs femelles en serrant l'écrou hexagonal suffisamment selon les exigences de la notice d'utilisation relative à la protection Ex.
  • Ne pas séparer le connecteur sous tension.
  • Appliquer de façon permanente et appropriée l'avertissement ci-dessous près du connecteur : " Ne pas séparer sous tension " / " Do not separate when energized " ou utiliser l'étiquette jointe si vous pouvez assurer un marquage permanent. Maintenance / Réparation Le produit ne doit pas être modifié, aucune réparation n'est possible. En cas de défaut contacter le fabricant. Si besoin, le fabricant peut vous fournir sur demande les fiches techniques et les déclarations de conformité CE des produits. Pour cela, saisir le numéro d'article.
