IM0031 - Capteur inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif
Marque	IFM
Modèle	IM0031
Catégorie	Capteur inductif
Principe de détection	Sans contact, détection de métaux par induction
Portée nominale (Sn)	Voir étiquette sur l'appareil (exemple : 2 mm)
Portée de travail (Sa)	0 à 0,81 x Sn (mesurée avec acier 37)
Forme / Dimensions	Cylindrique, diamètre 12 mm (typique), longueur environ 50 mm
Poids	Environ 30 g
Tension d'alimentation	10-30 V DC
Connectique	Connecteur orientable
Indicateurs lumineux	LED verte (alimentation) et LED rouge/jaune (sortie commutée)
Sortie	Signal de commutation (NPN/PNP selon version)
Montage	Vissé sur embase, encastrable dans métal; respecter zones de dégagement
Compatibilité électromagnétique (CEM)	Conforme à EN 60947-5-2
Entretien	Aucun entretien nécessaire; nettoyer la face active et l'espace libre des dépôts métalliques
Nettoyage	Essuyer avec un chiffon doux; éviter les produits abrasifs
Sécurité	Couper l'alimentation avant raccordement; utiliser un fusible miniature si nécessaire
Pièces détachées	Non disponibles; appareil non réparable, remplacer en cas de défaut
Réparabilité	Non réparable (appareil scellé)

FOIRE AUX QUESTIONS - IM0031 IFM

Quel est le principe de fonctionnement du capteur inductif IM0031 ?

Le capteur inductif IM0031 détecte la présence de métaux sans contact physique. Il génère un champ électromagnétique et la présence d'un métal modifie ce champ, ce qui déclenche un signal de commutation.

Comment installer le capteur IFM IM0031 ?

Vissez le capteur sur une base de montage. Pour un montage encastré dans du métal, respectez les zones de dégagement indiquées sur la notice (fig. 1-3). Assurez-vous que la face active reste libre de tout obstacle métallique.

Quelle est la portée de détection nominale (Sn) ?

La portée nominale Sn est indiquée sur l'étiquette du capteur. En utilisation réelle, la portée de travail Sa est comprise entre 0 et 0,81 x Sn (mesurée avec une cible en acier 37).

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension. Branchez le connecteur orientable. Si nécessaire, insérez un fusible miniature conforme à la fiche technique. Après un court-circuit, vérifiez le bon fonctionnement de l'appareil.

Que signifient les LED sur le capteur ?

La LED verte indique que la tension d'alimentation est présente. La LED rouge (ou jaune) s'allume lorsque la sortie est commutée, c'est-à-dire qu'un métal est détecté.

Le capteur nécessite-t-il un entretien ?

Non, le capteur ne nécessite aucun entretien. Il suffit de garder la face active et l'espace libre exempts de dépôts métalliques et de corps étrangers, surtout si la face est orientée vers le haut.

Puis-je utiliser le capteur dans un environnement humide ?

Le capteur IFM IM0031 est conçu pour une utilisation industrielle. Vérifiez l'indice de protection (IP) sur l'étiquette. En milieu humide, protégez le connecteur et évitez l'immersion.

Comment nettoyer le capteur ?

Utilisez un chiffon doux et sec pour nettoyer la face active. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager le boîtier.

Que faire si le capteur ne fonctionne pas ?

Vérifiez l'alimentation (LED verte), les connexions et l'absence de court-circuit. Assurez-vous que la face active n'est pas obstruée. Si le problème persiste, remplacez le capteur (non réparable).

Puis-je remplacer des pièces sur le capteur ?

Non, le capteur est un appareil scellé sans pièces détachées disponibles. En cas de défaut, il doit être remplacé intégralement.

MODE D'EMPLOI IM0031 IFM

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) : voir sur l'étiquette ; portée de travail (Sa) 0...0,81 x Sn (valeurs définies par mesure selon les normes avec acier 37 ; en cas d'autres métaux, portée inférieure à Sn).

Montage

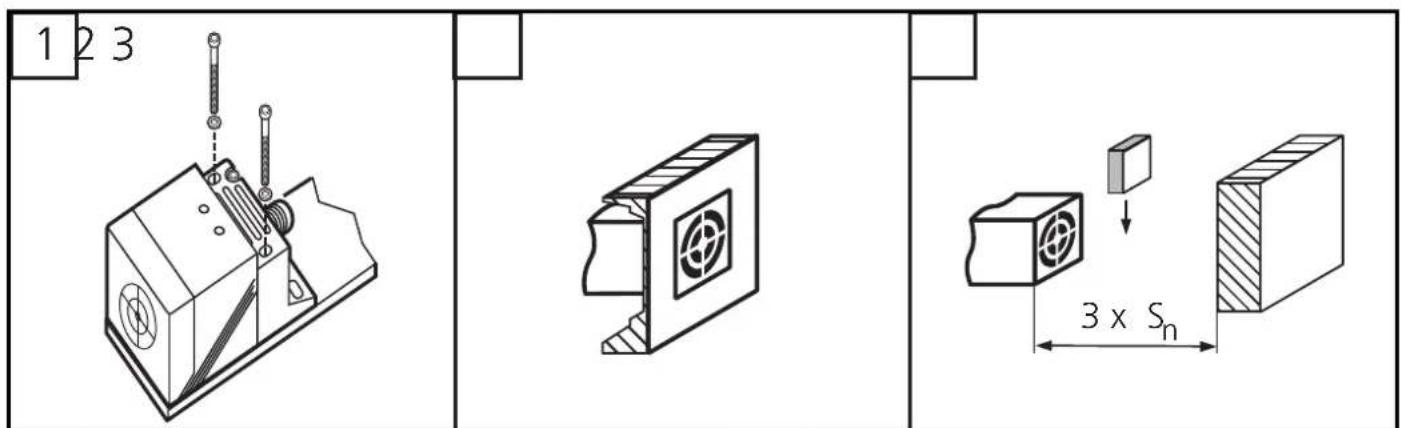

Visser le détector sur une base de montage. En cas de sollicitation mécanique importante, assurer que le détector ne se desserre pas; encastrable (fig. 1 et 2). En cas de montage dans une masse métallique, le métal ne doit pas dépasser la face active.

• Zone de dégagement autour de la face active pour montage sur bâti métallique : fig. 3.

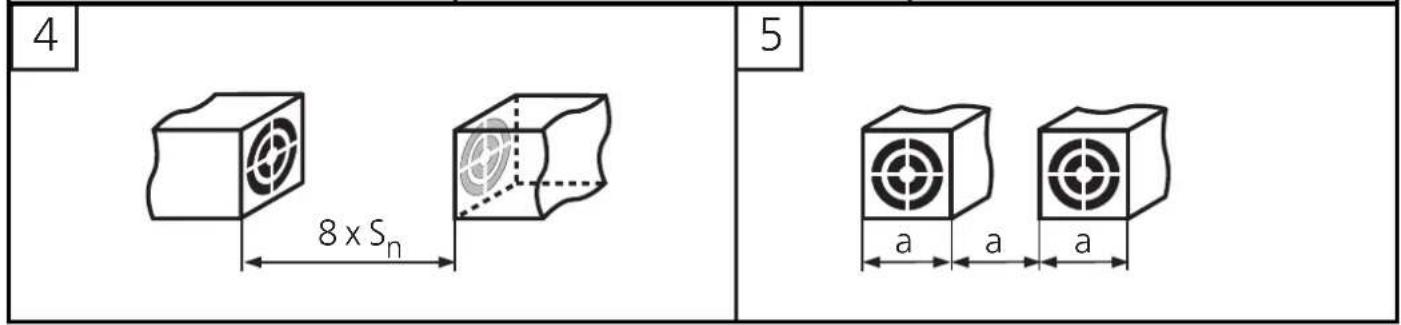

• Distances minimales lorsque plusieurs détecteurs de la même version sont montés: fig. 4 et 5.

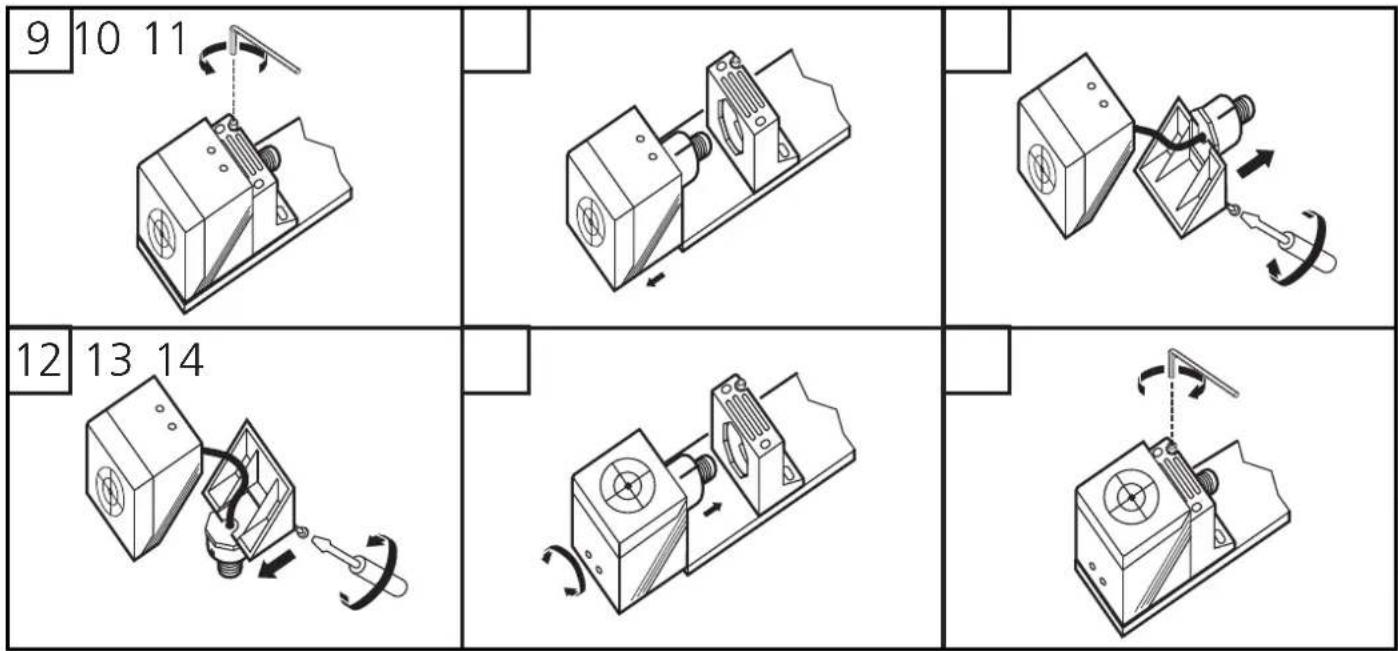

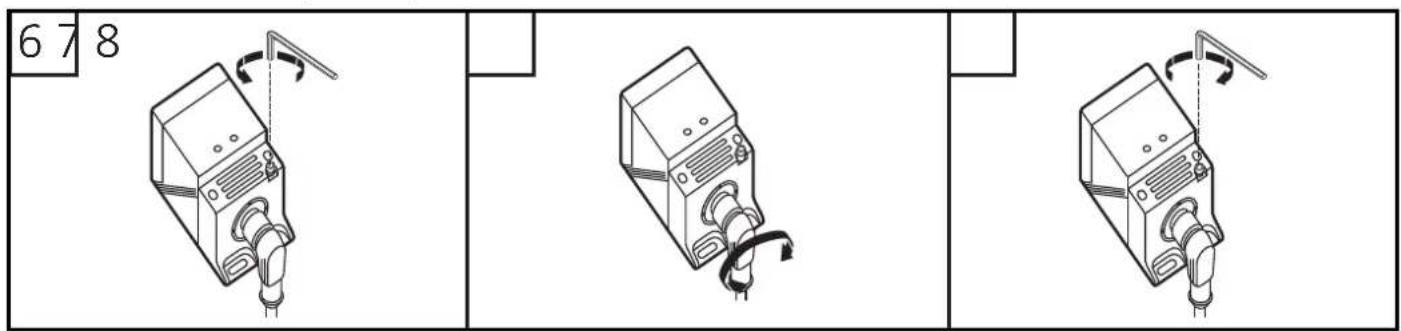

Le connecteur peut pivoter:

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifique.

Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

• La LED verte est allumée lorsque la tension d'alimentation est appliquée.
• La LED rouge (jaune) est allumée lorsque la sortie est commutée.

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes:

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• CEM: L'appareil est en harmonie avec les exigences selon EN 60947-5-2.
