MODE D'EMPLOI DI5006 IFM

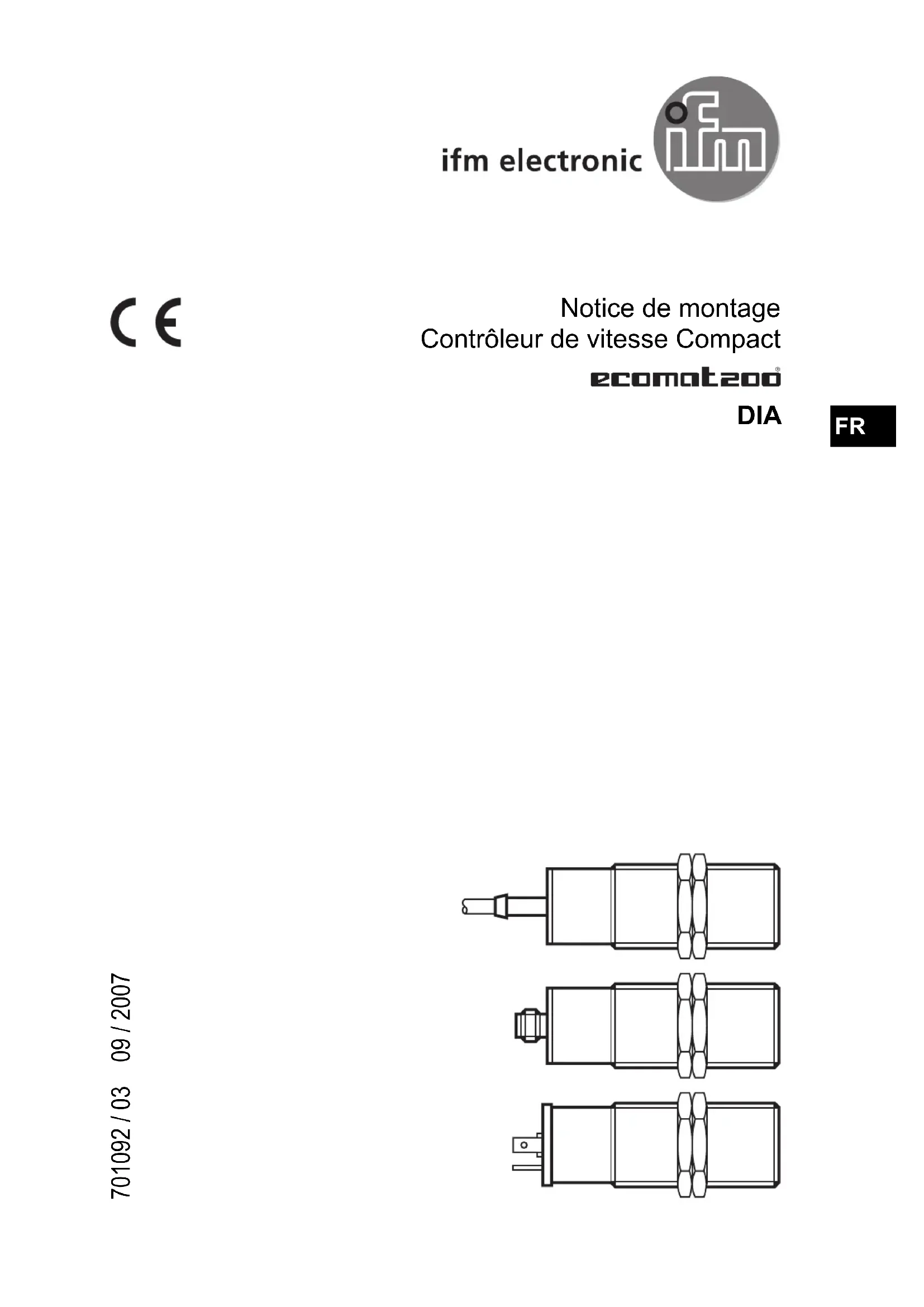

Notice de montage Contrôleur de vitesse Compact DIA 701092 / 03 09 / 2007

FR2 1 Fonctionnement et caractéristiques Le contrôleur de vitesse de rotation Compact détecte sans contact si une vitesse de rotation minimum est atteinte et signale la sous-vitesse par un signal de commutation. Portée nominale (Sn) 10 mm ; valeur de consigne réglable, voir l'étiquette. 2 Montage

Fixer l’appareil à l’aide d’un dispositif de fixation et le protéger contre le desser- rage à l’aide des écrous fournis. Montage encastré possible. Respecter les dimensions ci-dessus pour assurer un fonctionnement fiable. 3 Raccordement électrique Mettre l'installation hors tension. Raccorder l'appareil selon les indications de l'étiquette. Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l'appareil après un court- circuit.

LED LED verte : sortie commutée (vitesse de rotation actuelle > vitesse de rotation de consigne) LED jaune (en option pour des appareils 2 fils AC / DC) : came détectée potentiomètre multitour valeur de consigne

Lors du réglage maintenir stable la vitesse de rotation. La LED jaune doit clignoter (les impulsions transmises par les cames sont détectées). Commencer le réglage selon A ou B quand la temporisation de démarrage est écoulée* (AÜ voir l'étiquette).

LED verte éteinte Tourner le potentiomètre à droite jusqu'à ce que la LED soit éteinte. Tourner le potentiomètre lentement à gau- che jusqu'à ce que la LED soit allumée. Tourner le potentiomètre lentement à gau- che jusqu'à ce que la LED soit allumée.

A la livraison : potentiomètre à la butée droite (sauf DI5011 = env. 30 imp/min). 5 Fonctionnement Le fonctionnement ne nécessite aucun entretien. Respecter pour un bon fonction- nement : Dégager la face active et l'espace libre de toute présence de dépôts et de corps étrangers métalliques. Ne pas faire fonctionner des appareils à champ de grande intensité (par ex. talkie-walkies) à proximité immédiate du contrôleur de vitesse de rotation. *) La temporisation de démarrage (AÜ) supprime les aléas de fonctionnement quand l'installation est en train de démarrer et n'a pas encore atteint sa vitesse nominale. Après la mise sous tension la temporisation de démarrage n'est effective qu'une seule fois. Lorsque le moteur est souvent mis en marche et arrêté, coupler la tension d'alimentation du moteur et du contrôleur de vitesse. Ainsi la temporisation de démarrage est effective chaque fois que le moteur est mis en marche.
