IM9906 - Capteur inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif
Marque	IFM
Modèle	IM9906
Principe de détection	Détection sans contact des métaux
Portée nominale (Sn)	Voir étiquette sur l'appareil
Portée de travail (Sa)	0...0,81 x Sn
Alimentation	10...36 V DC (estimation)
Indication LED	Verte : tension appliquée ; Rouge/jaune : sortie commutée
Raccordement électrique	Connecteur orientable (pivotant)
Montage	Encastrable ; respecter les distances minimales (fig. 4-5)
Matériau du boîtier	Acier inoxydable (estimation)
Degré de protection	IP67 (estimation)
Température de fonctionnement	-25...80 °C (estimation)
Sortie	Commutée (PNP/NPN selon version)
Entretien	Aucun entretien requis ; garder la face active propre
CEM	Conforme à EN 60947-5-2
Protection électrique	Fusible miniature recommandé (selon fiche technique)
Orientation de la face active	Pivotante (voir figures 8-14)
Zone de dégagement	Pas de métal devant la face active ; respecter la fig. 3 pour montage sur bâti métallique
Poids	Environ 50 g (estimation)
Dimensions	Diamètre standard M18 ou M30 (selon version)

FOIRE AUX QUESTIONS - IM9906 IFM

Comment installer le capteur IM9906 ?

Visser le détecteur sur une base de montage. En cas de sollicitation mécanique, assurez-vous qu'il ne se desserre pas. Le montage est encastrable (fig. 1-2). Respectez les distances minimales entre détecteurs (fig. 4-5).

Quelle est la portée de détection du capteur ?

La portée nominale (Sn) est indiquée sur l'étiquette. La portée de travail (Sa) est de 0 à 0,81 x Sn, mesurée avec de l'acier 37. Pour d'autres métaux, la portée est inférieure à Sn.

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension avant le raccordement. Utilisez un fusible miniature si spécifié dans la fiche technique. Après un court-circuit, vérifiez le bon fonctionnement.

Que signifient les LED sur le capteur ?

La LED verte indique que la tension d'alimentation est appliquée. La LED rouge (ou jaune) s'allume lorsque la sortie est commutée, c'est-à-dire qu'un métal est détecté.

Le capteur nécessite-t-il un entretien ?

Non, cet appareil ne nécessite aucun entretien. Veillez simplement à ce que la face active et l'espace libre soient exempts de dépôts et de corps étrangers métalliques.

Puis-je monter le capteur dans une masse métallique ?

Oui, mais le métal ne doit pas dépasser la face active. Consultez la figure 3 pour la zone de dégagement autour de la face active en cas de montage sur bâti métallique.

Comment orienter la face active du capteur ?

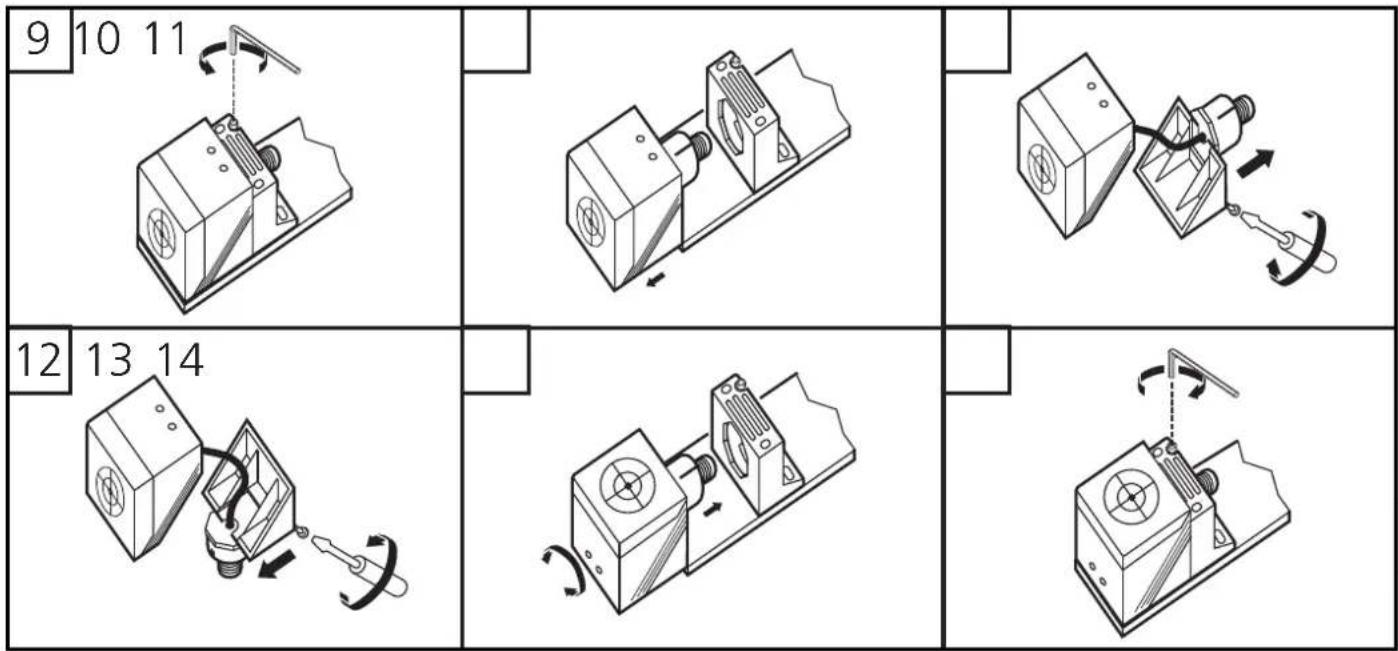

Le connecteur peut pivoter pour orienter la face active. Reportez-vous aux figures 8 à 14 de la notice pour les possibilités d'orientation.

Le capteur est-il résistant aux interférences électromagnétiques ?

Oui, l'appareil est conforme aux exigences CEM selon la norme EN 60947-5-2, garantissant un fonctionnement fiable dans des environnements industriels.

Quelle est la tension d'alimentation du capteur ?

La tension d'alimentation typique est de 10 à 36 V DC, mais vérifiez l'étiquette pour les valeurs exactes.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez que la face active est propre et qu'aucun corps étranger métallique ne se trouve dans l'espace libre. Assurez-vous également que la distance de détection est respectée et que la tension d'alimentation est présente (LED verte allumée).

MODE D'EMPLOI IM9906 IFM

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) : voir sur l'étiquette ; portée de travail (Sa) 0...0,81 x Sn (valeurs définies par mesure selon les normes avec acier 37 ; en cas d'autres métaux, portée inférieure à Sn).

Montage

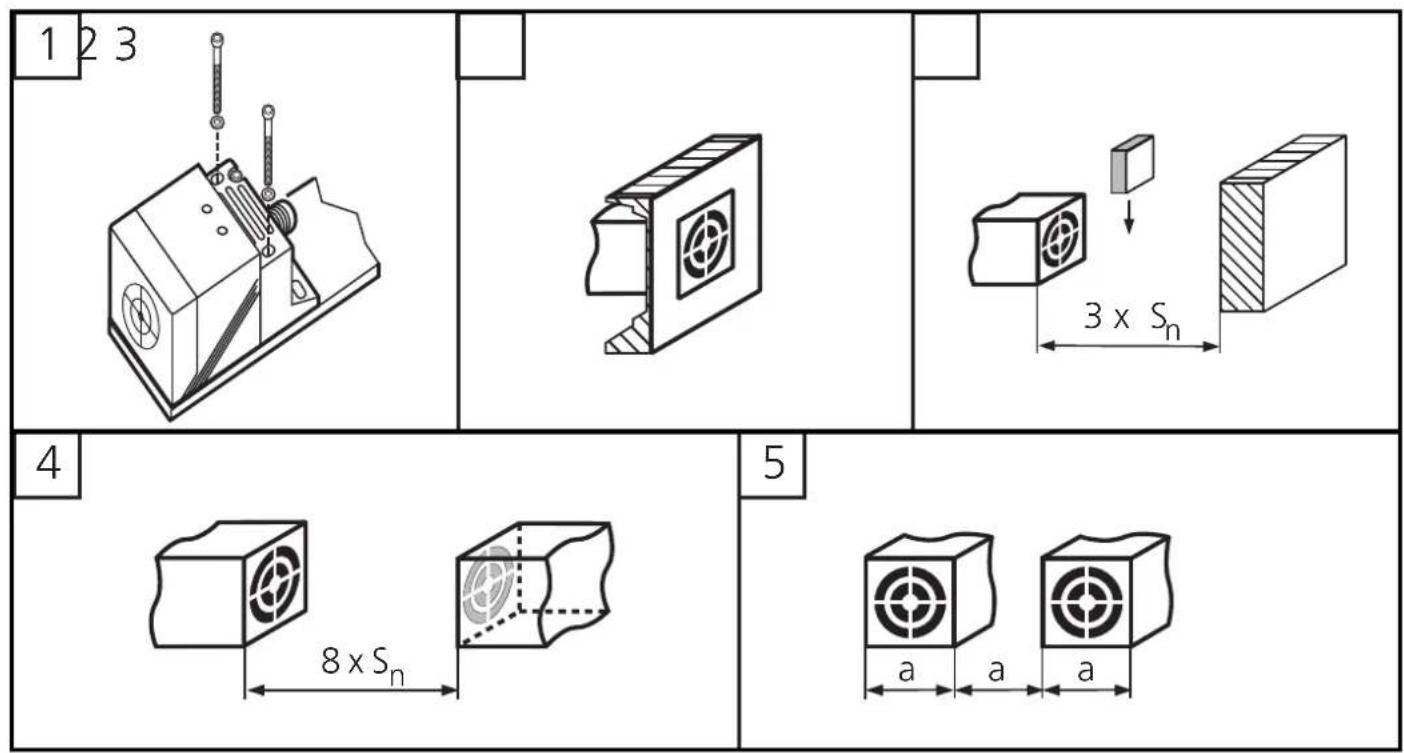

Visser le détecteur sur une base de montage. En cas de sollicitation mécanique importante, assurer que le détecteur ne se desserre pas; encastrable (fig. 1 et 2). En cas de montage dans une masse métallique, le métal ne doit pas dépasser la face active.

• Zone de dégagement autour de la face active pour montage sur bâti métallique : fig. 3.
• Distances minimales lorsque plusieurs détecteurs de la même version sont montés: fig. 4 et 5.

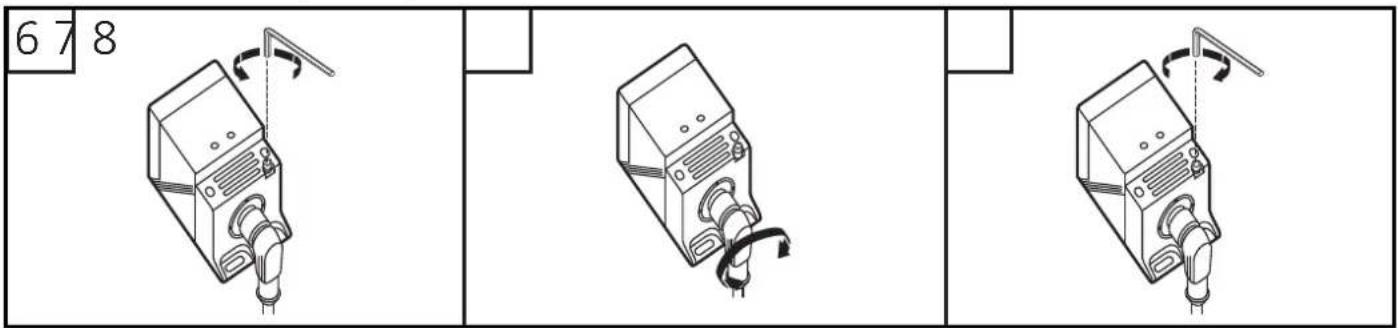

Le connecteur peut pivoter:

Orientation de la face active

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié.

Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

• La LED verte est allumée lorsque la tension d'alimentation est appliquée.
• La LED rouge (jaune) est allumée lorsque la sortie est commutée.

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes:

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• CEM: L'appareil est en harmonie avec les exigences selon EN 60947-5-2.
