Type de produit	Capteur inductif
Marque	IFM
Modèle	IG6011
Catégorie	Capteur inductif
Fonction	Détection de métaux sans contact
Principe de détection	Inductif
Portée nominale (Sn)	Voir étiquette sur le capteur (valeur selon norme avec acier 37)
Type de montage	Encastrable ou non encastré (selon étiquette : Sn = Xmm f ou nf)
Raccordement électrique	3 fils : L+, L-, sortie (BK)
Tension d'alimentation	Selon étiquette (typiquement 10-36 V DC)
Courant de sortie	Respecter les valeurs min et max
Protection	Ne pas raccorder directement des charges à faible résistance ; utiliser un relais si nécessaire
Indice de protection	IP67 (estimation pour capteurs IFM similaires)
Température de fonctionnement	-25 °C à 70 °C (estimation)
Matériau du boîtier	Acier inoxydable ou plastique (selon version)
Type de sortie	Sortie de commutation (DC, non polarisé)
Dimensions	Environ 18 mm de diamètre, 60 mm de longueur
Poids	Environ 30 g
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Mettre l'installation hors tension avant raccordement ; respecter les distances minimales entre capteurs
Pièces détachées et réparabilité	Le capteur n'est pas réparable ; remplacer en cas de défaut
Informations générales	Notice complète disponible sur notice-facile.com

FOIRE AUX QUESTIONS - IG6011 IFM

Comment raccorder le capteur IFM IG6011 ?

Raccordez les fils selon le schéma : L+ (brun), L- (bleu), sortie (noir). Mettez l'installation hors tension avant le raccordement.

Quelle est la portée de détection du capteur ?

La portée nominale (Sn) est indiquée sur l'étiquette du capteur. Elle est mesurée avec de l'acier 37 ; pour d'autres métaux, la portée peut être inférieure.

Le capteur peut-il détecter des matériaux non métalliques ?

Non, le capteur inductif détecte uniquement les métaux.

Quel est le type de sortie du capteur ?

Il s'agit d'une sortie de commutation DC, non polarisée. La sortie est active lorsque le métal est détecté.

Comment monter le capteur correctement ?

Respectez la zone de dégagement autour de la face active selon le type de montage (encastrable ou non). Consultez les figures 1 à 4 de la notice pour les distances minimales.

Puis-je utiliser plusieurs capteurs en parallèle ?

Évitez le montage en parallèle des capteurs 2 fils. Pour les modèles 3 fils, vérifiez le bon fonctionnement et respectez les distances minimales.

Quelle est la tension d'alimentation requise ?

La tension d'alimentation doit correspondre aux valeurs indiquées sur l'étiquette (généralement 10-36 V DC). Si elle n'est pas stabilisée, utilisez un condensateur (ex: 1000 µF à 24 V).

Comment nettoyer le capteur ?

Utilisez un chiffon sec et doux. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager le boîtier.

Que faire si le capteur ne fonctionne pas ?

Vérifiez le câblage, la tension d'alimentation et la charge. Assurez-vous que le courant de sortie minimum est respecté. Si le problème persiste, remplacez le capteur.

Où trouver la notice complète du capteur ?

La notice complète est disponible gratuitement en téléchargement sur notice-facile.com au format PDF.

MODE D'EMPLOI IG6011 IFM

Notice de Montage Détecteur inductif DC / non polarisé

efector100®

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) voir l'étiquette ; (valeurs définies par mesure selon les normes avec acier 37 ; en cas d'autres métaux, portée inférieure à Sn).

Montage

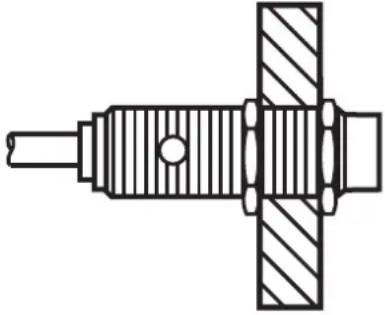

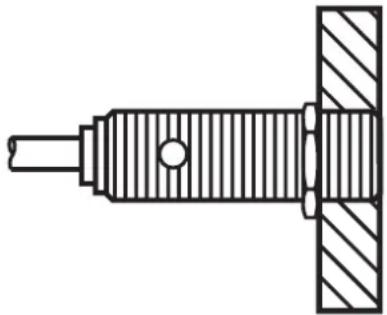

• Encastrable (voir l'étiquette: Sn = Xmm f) ou montage non encastré (Sn = Xmm nf) (→ fig. 1).

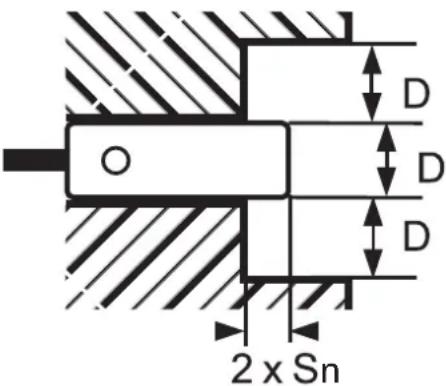

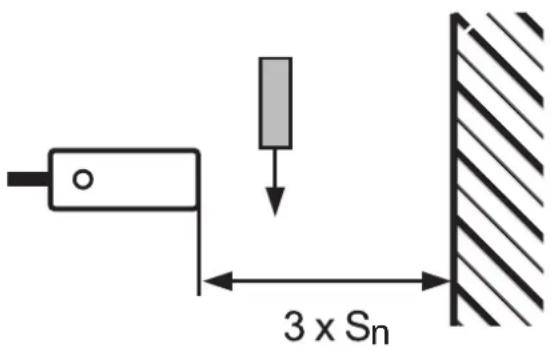

• Zone de dégagement autour de la face active pour montage sur bâti métallique (→ fig. 2).

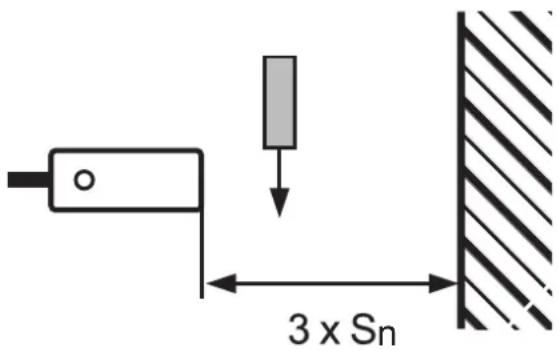

• Distances minimales lorsque plusieurs détecteurs de la même version sont montés (→ fig. 3, 4).

	Sn = x mm f Sn = x mm nf
1
2
3
4

Raccordement électrique

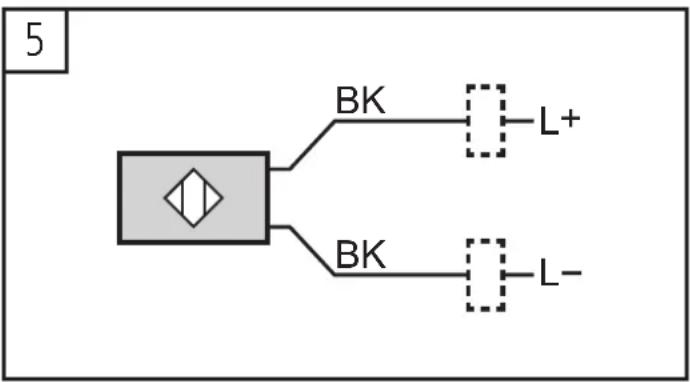

▶ Mettre l'installation hors tension avant le raccordement d'appareil (→ fig. 5).

• Si le câble est d'une longueur supérieure à 30 m et si les fils sont supérieurs à 0,5 mm², le câble devra être installé séparément des sources parasites (à une distance d'env. 50 cm) ou un câble blindé devra être utilisé. • Raccorder la charge avant la mise sous tension.
• Les valeurs d'intensité de courant / courant de sortie minimum doivent être respectées.
• Si des charges capacitives sont utilisées, il faut s'assurer que le courant de sortie à l'appel n'est pas dépassé.

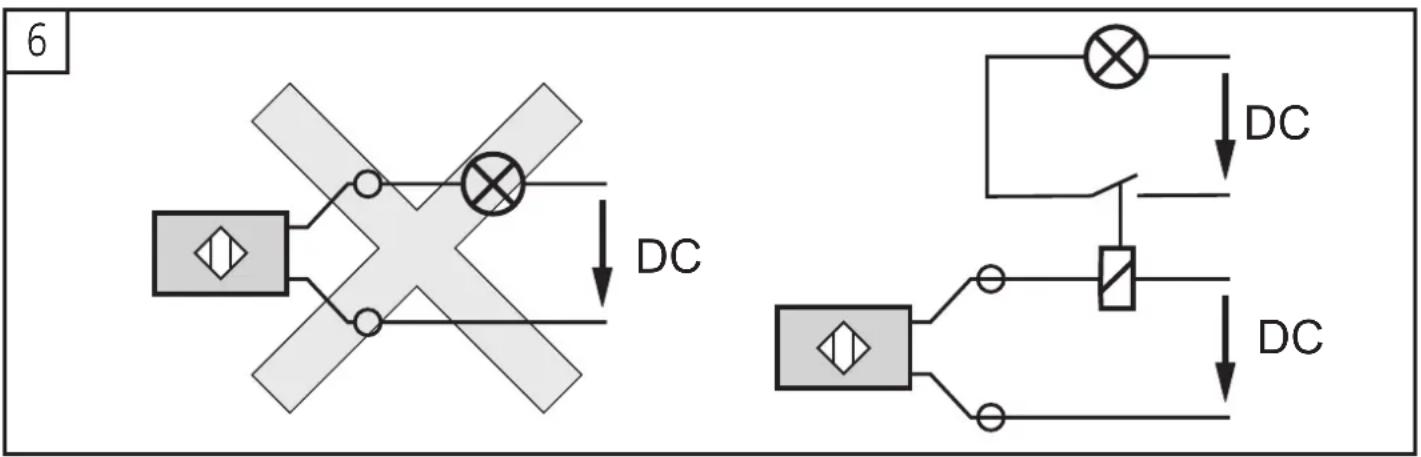

▶ Ne pas raccorder des charges d'une faible résistance (par ex. lampes) directement à un détecteur. Commuter ces charges via un relais (→ fig. 6):

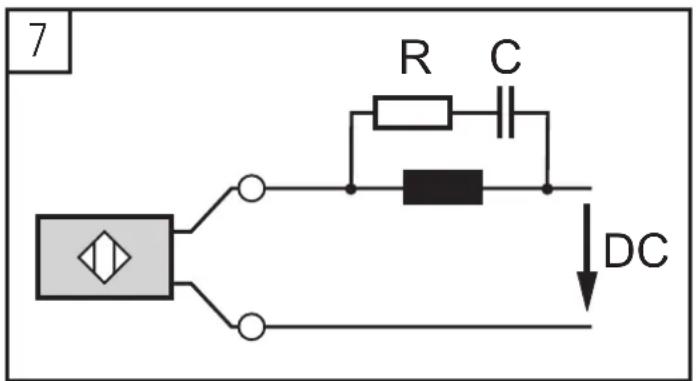

Pour les charges inductives, un circuit RC doit être monté en parallèle à la charge (→ fig. 7).

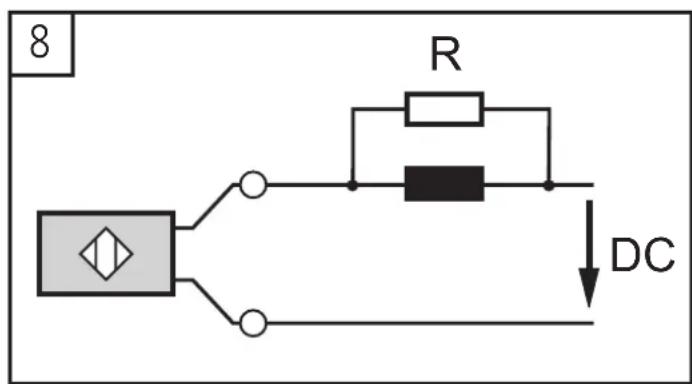

Pour les détecteurs 2 fils, une charge trop faible peut causer un mauvais fonctionnement. Dans ce cas, une résistance doit être montée en parallèle sur la charge (→ fig. 8).

- En cas de montage en série, la chute de tension de chaque appareil doit être prise en compte.

▶ Eviter le montage en parallèle des appareils 2 fils (à utiliser uniquement dans les cas exceptionnels, vérifier le bon fonctionnement, → fig. 9):


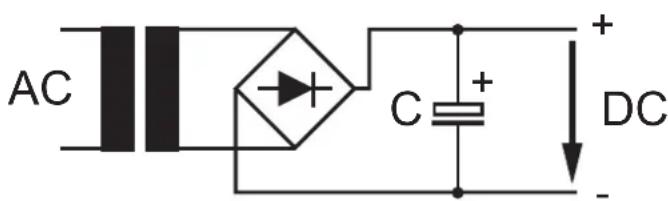

▶ La tension d'alimentation doit correspondre aux valeurs indiquées sur l'étiquette. Si elle n'est pas stabilisée, un condensateur devrait être raccordé (à 24 V et 1 A par exemple un condensateur de 1000 μF, 50 WV, → fig. 10):
