Type de produit	Capteur inductif
Modèle	IM5077
Marque	IFM
Portée nominale (Sn)	Voir étiquette (valeur usuelle 4 mm pour versions M12)
Portée de travail (Sa)	0 à 81 % de Sn (mesurée avec acier 37)
Principe de détection	Détection sans contact des métaux
Signal de sortie	Commutation (NPN/PNP selon variante, LED rouge/jaune)
Tension d'alimentation	10 à 30 V DC (estimation)
Indication LED	Verte : alimentation présente ; Rouge/jaune : sortie commutée
Montage	Encastrable, vissé sur base métallique
Raccordement	Connecteur orientable
Normes	EN 60947-5-2 (CEM)
Entretien	Aucun entretien nécessaire
Conditions d'utilisation	Face active et espace libre exempts de dépôts et corps étrangers métalliques
Protection électrique	Fusible miniature selon fiche technique
Sécurité	Débrancher l'installation avant raccordement
Réparabilité	Non réparable, aucune pièce détachée disponible
Poids	Environ 30 g (estimation)
Température de fonctionnement	-25°C à 70°C (estimation)
Degré de protection	IP67 (estimation)

FOIRE AUX QUESTIONS - IM5077 IFM

Comment fonctionne le capteur inductif IM5077 ?

Le capteur détecte les métaux sans contact et indique leur présence par un signal de commutation. La LED verte indique la tension d'alimentation, la LED rouge/jaune indique la sortie commutée.

Quelle est la portée de détection ?

La portée nominale (Sn) est indiquée sur l'étiquette. La portée de travail (Sa) est de 0 à 81 % de Sn pour l'acier 37. Pour d'autres métaux, la portée peut être inférieure.

Comment monter le capteur IM5077 ?

Vissez le détecteur sur une base de montage. Il est encastrable. Assurez-vous que la face active reste dégagée de tout métal dépassant. Respectez les distances minimales entre plusieurs détecteurs (voir figures).

Que faire si la LED ne s'allume pas ?

Vérifiez la tension d'alimentation. Si la LED verte ne s'allume pas, l'appareil n'est pas alimenté. Vérifiez aussi les fusibles et le raccordement électrique.

Peut-on utiliser ce capteur avec d'autres métaux que l'acier ?

Oui, mais la portée de détection sera réduite pour les métaux non ferreux (aluminium, cuivre, etc.). La portée nominale est définie avec l'acier 37.

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension avant le raccordement. Insérez un fusible miniature si spécifié. Après un court-circuit, vérifiez le bon fonctionnement de l'appareil.

Quelle maintenance est nécessaire ?

Aucun entretien n'est requis. Gardez simplement la face active et l'espace libre exempts de dépôts et de corps étrangers métalliques.

Le capteur est-il résistant aux chocs ?

Le capteur est conçu pour une utilisation industrielle standard. Il supporte les vibrations normales, mais évitez les chocs violents. En cas de sollicitation mécanique importante, assurez qu'il ne se desserre pas.

Comment vérifier le bon fonctionnement ?

Appliquez la tension d'alimentation : la LED verte doit s'allumer. Présentez un métal devant la face active : la LED rouge/jaune doit commuter. Si le comportement est anormal, vérifiez le montage et le raccordement.

Où trouver la notice complète de l'IM5077 ?

La notice complète est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez la télécharger ou demander une traduction par email.

MODE D'EMPLOI IM5077 IFM

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) : voir sur l'étiquette ; portée de travail (Sa) 0...0,81 x Sn (valeurs définies par mesure selon les normes avec acier 37 ; en cas d'autres métaux, portée inférieure à Sn).

Montage

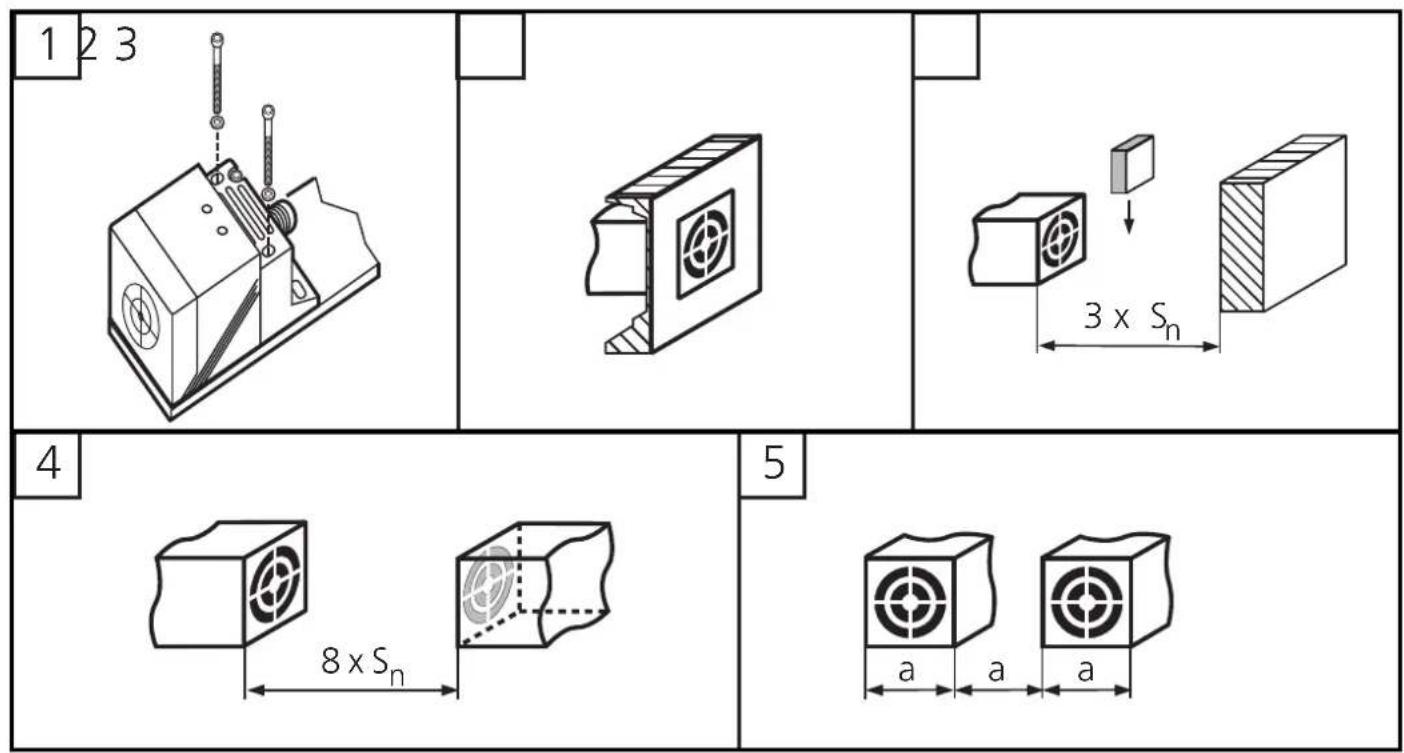

Visser le détecteur sur une base de montage. En cas de sollicitation mécanique importante, assurer que le détecteur ne se desserre pas; encastrable (fig. 1 et 2). En cas de montage dans une masse métallique, le métal ne doit pas dépasser la face active.

• Zone de dégagement autour de la face active pour montage sur bâti métallique : fig. 3.
• Distances minimales lorsque plusieurs détecteurs de la même version sont montés: fig. 4 et 5.

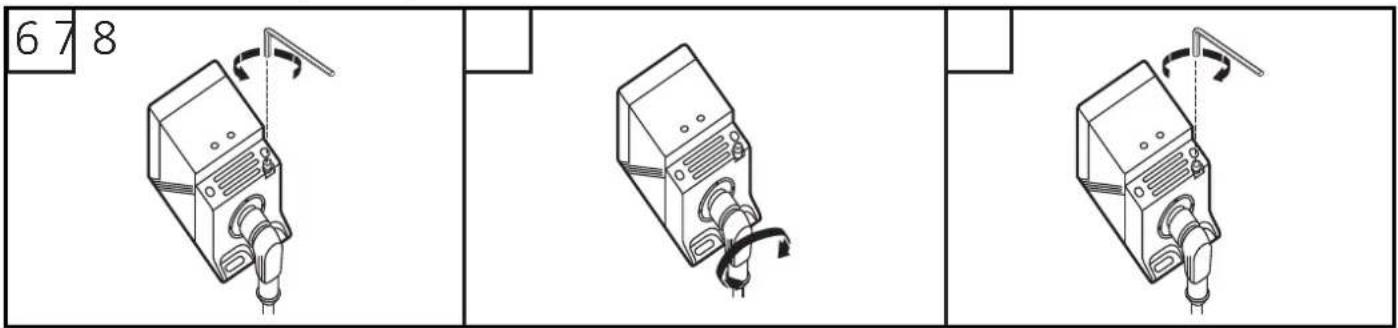

Le connecteur peut pivoter:

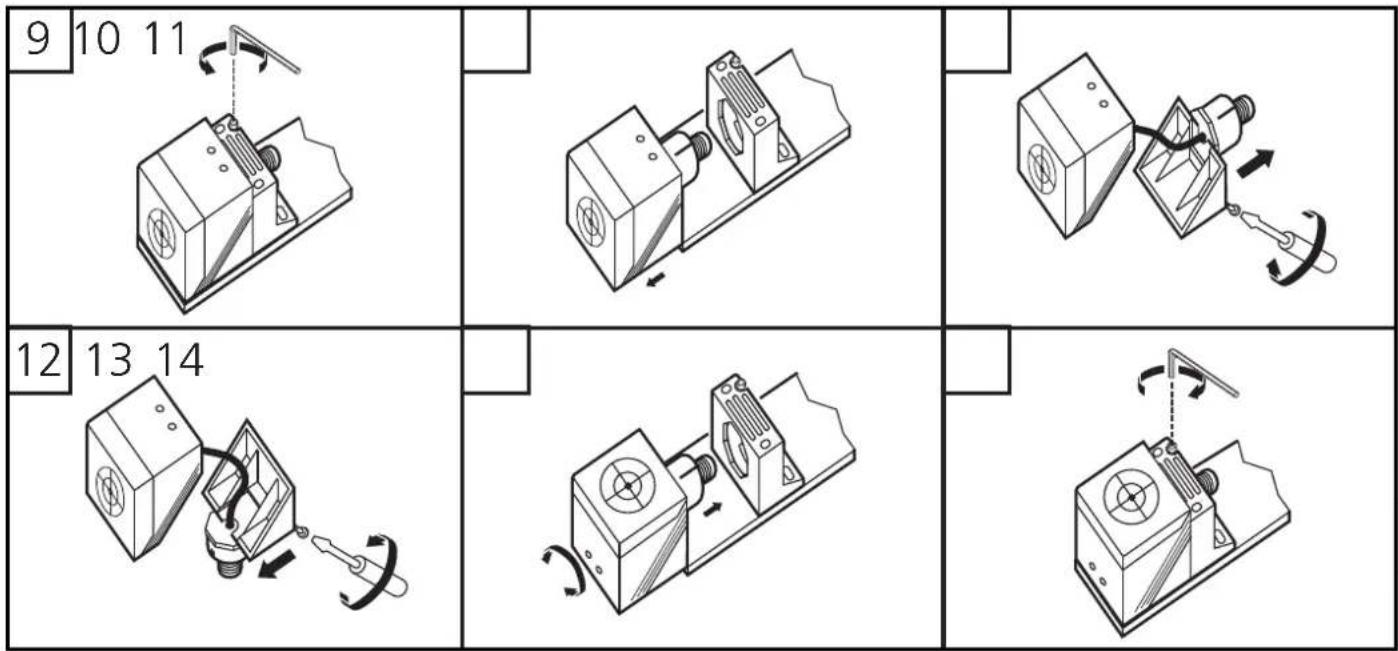

Orientation de la face active

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié.

Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

• La LED verte est allumée lorsque la tension d'alimentation est appliquée.
• La LED rouge (jaune) est allumée lorsque la sortie est commutée.

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes:

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• CEM: L'appareil est en harmonie avec les exigences selon EN 60947-5-2.
