MODE D'EMPLOI TN2531 IFM

Notice d'utilisation

Capteur de température électronique

efector600

TN2531

Contenu

1 Remarque préliminaire 3

1.1 Symboles utilisés 3

2 Consignes de sécurité 3

3 Fonctionnement et caractéristiques 4

4 Fonction 4

4.1 Communication, paramétrage et évaluation 4 4.2 Fonction de commutation 5 4.3 Fonction analogue 5

5 Montage 7 6 Raccordement électrique. 8 7 Éléments de service et d'indication 9 8 Menu. 10

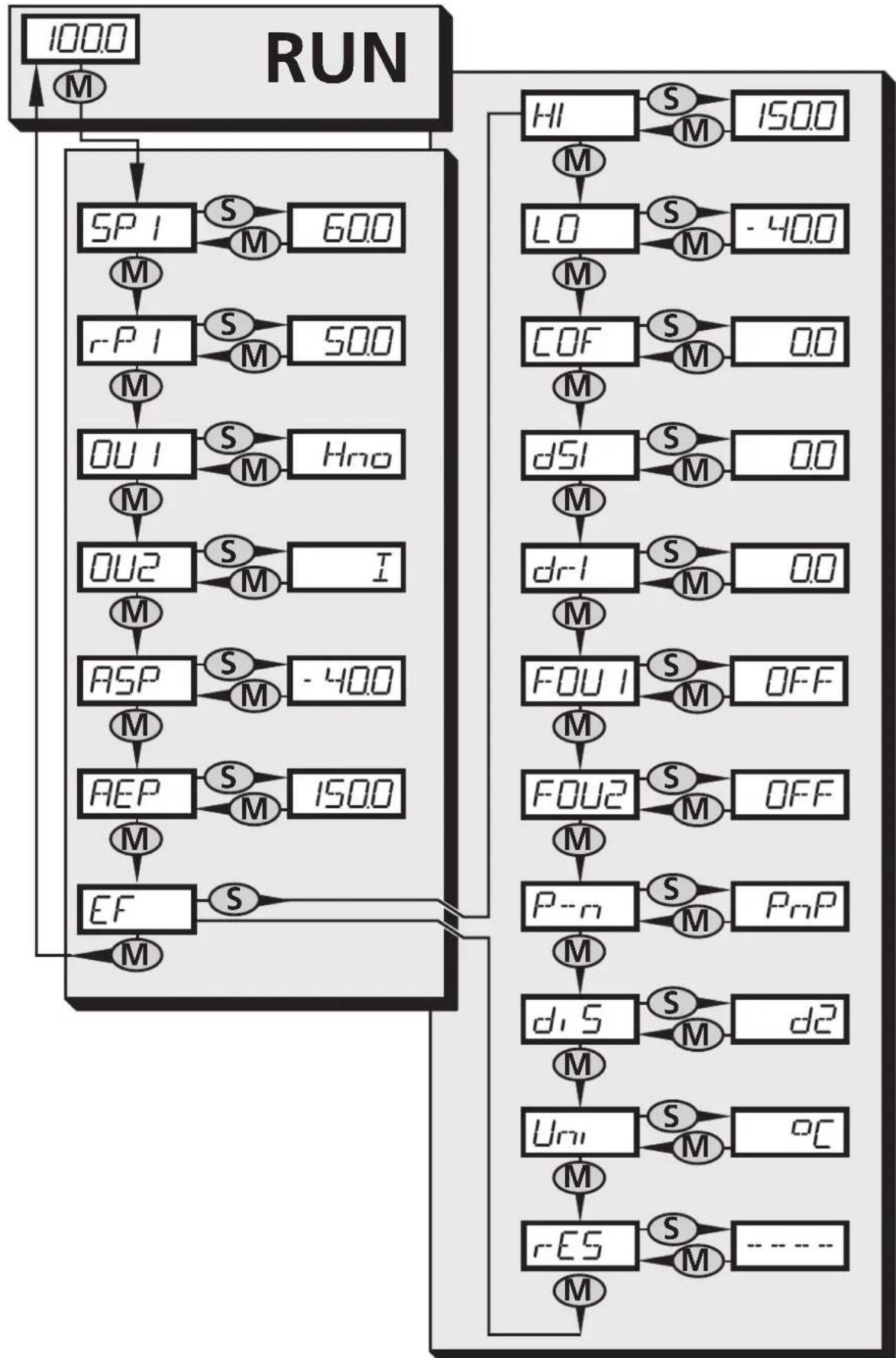

8.1 Structure du menu 10 8.2 Explication du menu 11

9 Paramétrage 12

9.1 Paramétrage général 12 9.2 Configuration de l'affichage (option) 14 9.3 Réglage des signaux de sortie pour OUT1 14

9.3.1 Réglement de la fonction de sortie 14 9.3.2 Réglement des seuils de commutation 14

9.4. Réglage des signaux de sortie pour OUT2 14

9.4.1 Réglement de la fonction de sortie 14 9.4.2 Mise à l'échelle de la valeur analogue 14

9.5 Réglages par l'utilisateur (option) 15

9.5.1 Calibrage du point zéro 15 9.5.2 Réglage de la temporisation pour OUT1 15 9.5.3 Réglage du comportement des sorties en cas de défaut 15 9.5.4 Réglage de la logique de commutation pour OUT1 15

9.6.1 Lecture des valeurs min. et max. pour la température du système.....15 9.6.2 Restaurer les réglages usine 15

10 Fonctionnement 16

10.1 Lecture des valeurs paramétrées 16 10.2 Messages d'erreur 16

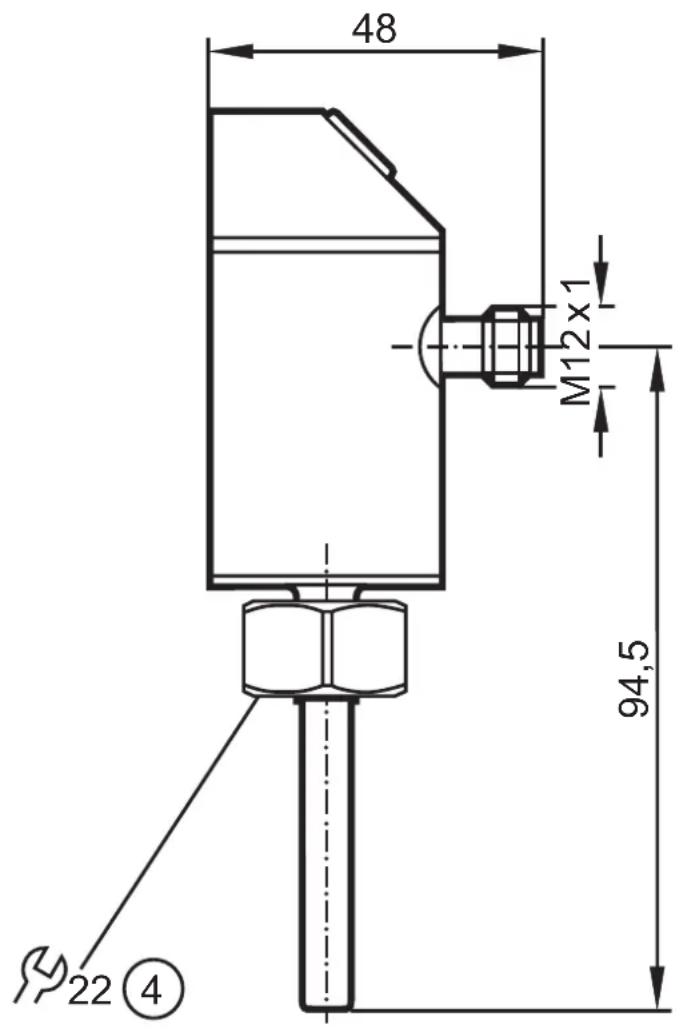

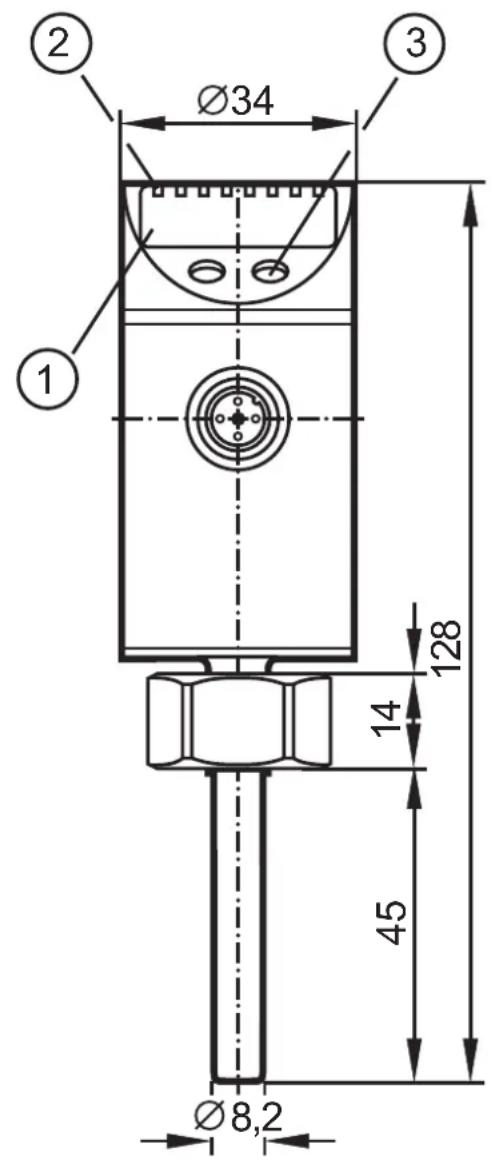

11 Schema d'encombrement 17 12Données techniques. 18 12.1 Plages de réglage 19 13 Reglage usine. 19

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire cette notice. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application. C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
• Pour toutes les applications, vérifier la compatibilité des matières du produit (→ 12 Données techniques) avec les fluides à mesurer.

3 Fonctionnement et caractéristiques

L'appareil surveille la température du système des machines et installations.

4.1 Communication, paramétrage et évaluation

• L'appareil affiche la température actuelle du système. Il génère 2 signaux de sortie selon le paramétrage.

OUT1 Signal de commutation pour la valeur limite de la température du système.

OUT2 Signal analogique pour la température du système.

• De plus, il fournit les données process via IO-Link.
• L'appareil est conçu pour une communication entièrement bidirectionnelle. Ainsi, les possibilités suivantes sont disponibles :
• Indication à distance : Lecture et affichage de la température actuelle du système.
• Réglage à distance : Lecture et modification du paramétrage actuel avec le programme de service FDT ifm Container ou via IO-Link.
• Avec le programme de service FDT ifm Container, le paramétrage actuel peut être sauvegardé et transmis à d'autres appareils du même type.

La bibliothèque du programme des objets DTM disponibles peut être trouvée à www. ifm. com → Services → Download

Des listes de paramétrage spécifique à l'appareil sont disponibles pour le paramétrage IO-Link sous : www.ifm.com → Select your country → Fiche technique :

4.2 Fonction de commutation

OUT1 change son état de commutation si les seuils de commutation réglés (SP1, rP1) ne sont pas atteints ou sont dépassés. Les fonctions de commutation suivantes peuvent être sélectionnées :

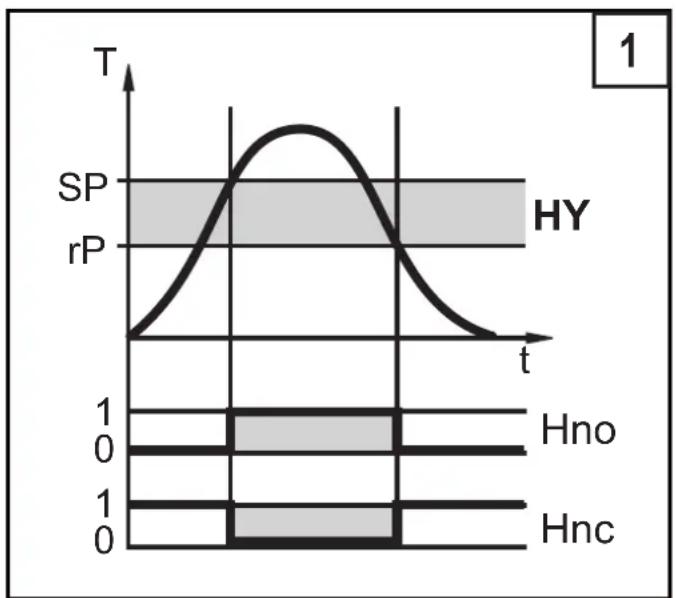

• Fonction hysteresis / normalement ouvert : [OU1] = [Hno] (→ fig. 1).
• Fonction hysteresis / normalement fermé : [OU1] = [Hnc] (→ fig. 1).

D'abord le seuil d'enclenchement (SP1) est réglé, ensuite le seuil de déclenchement (rP1) avec la différence souhaitée.

• Fonction fenêtre / normalement ouvert : [OU1] = [Fno] (→ fig. 2).
• Fonction fenêtre / normalement fermé : [OU1] = [Fnc] (→ fig. 2).

La largeur de la fenêtre peut être réglée par la différence entre SP1 et rP1. SP1 = valeur supérieure, rP1 = valeur inférieure.

T = température du système ; HY = hystérisis ; FE = fenêtre

En cas de réglage de la fonction fenêtre, les consignes hautes et basses ont une hystérisis fixe de 0,25% de l'étendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles de la température.

4.3 Fonction analogue

• [OU2] détermine si l'étendue de mesure est affichée pour 4...20 mA ([OU2] = [I]) ou 0...10 V ([OU2] = [U]). Valeur minimum de la sortie analogue [ASP] détermine à chaque valeur mesure le signal de sortie est 4mA / 0V. Valeur maximum de la sortie analogue [AEP] détermine à chaque valeur mesure le signal de sortie est 20mA / 10V.

Distance minimale entre [ASP] et [AEP] = 5 K.

Sortie courant 4...20 ma

Réglage usine E tendue de mesure mise à l'échelle
I [mA]	I [mA]
20	20
4	4
-40	ASP-4AEP 150 T [°C]

Dans l'etendue de mesure reglee le signal de sortie est entre 4 et 20mA

Le signal analogue signale également :

• Température au-dessus de la gamme de mesure : Signal de sortie 20...20,5 mA.
• Température en-dessous de la gamme de mesure : Le signal de sortie diminue à max. 3,8mA.
• Si la valeur est inférieure ou supérieure à la zone de détection (T < -60°C ou T > +160°C), la sortie se compte en fonction du paramètre réglé dans FOU2 (→ 9.5.3).

Sortie de tension 0...10 v

Réglage usine E tendue de mesure mise à l'échelle
U [V]10-40 150 T [°C]	U [V]10-40 ASP-4QEP 150 T [°C]

Dans l'étendue de mesure réglée, le signal de sortie est entre 0 et 10V.

Le signal analogue signale également :

• Température au-dessus de la gamme de mesure : Signal de sortie 10...10,3 V.
• Si la valeur est inférieure ou supérieure à la zone de détection ( T < -60^ ou T > +160^ ), la sortie se comporte en fonction du paramètre réglé dans FOU2 ( 9.5.4).

5 Montage

L'adaptateur process permet le raccordement de l'appareil à différents raccords process. Les adaptateurs sont à commander séparément comme accessoires.

Profondeur d'installation du capteur : min. 12 mm dans le tube. L'utilisation des adaptateurs disponibles comme accessoires assure une profondeur d'installation correcte.

Dimensions de montage avec adaptateur M12	Dimensions de montage avec adaptateur G1⁄4	Dimensions de montage avec adaptateur G1⁄2

Pour des temps de réponse optimaux :

Orienter l'appareil comme suit : Connecteur contre le sens de débit du fluide.

Avant le montage et le démontage de l'appareil : S'assurer qu'aucun fluide ne peut fuir sur le raccord process.

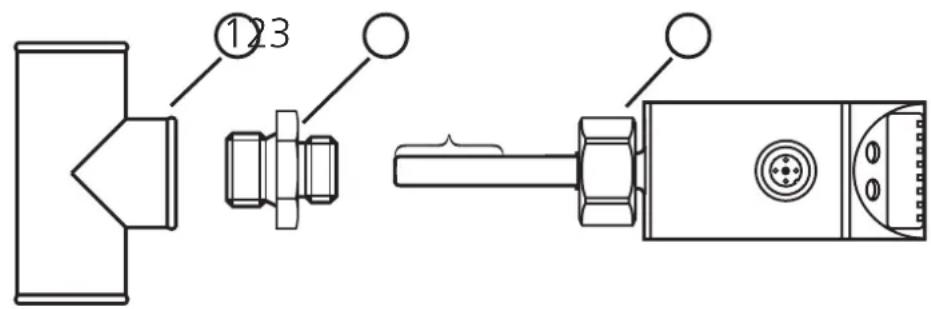

Graisser les filetages du raccord process (1), de l'adaptateur (2) et de l'écrou (3).

Attention : Des lubrifiants ne doivent pas être en contact avec le bout de la sonde (A).

Visser l'adaptateur approprié sur le raccord process.

Mettre le capteur de température sur l'adaptateur et serrer l'écrou. Couple de serrage max. 50 Nm. Maintenir l'orientation de l'appareil.

6 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension. Raccorder l'appareil comme suit :

3 2 1 4	1 x commutation positive + analogique	1 x commutation négative + analogique
	1 BN L+2 WH 4 BK 2 OUT2 3 BU L-4: OUT1	1 BN 4 BK 2 WH 2 OUT2 3 BU L-4: OUT1
Broche 1 Ualim+
Broche 3 Ualim+
Broche 4 (OUT1)	• sortie de commutation TOR surveillance de températures. • Voie de données pour la communication bidirectionnelle.
Broche 2 (OUT2)	• Signal analogue pour la température.

Couleurs des fils conducteurs des connecteurs fémelles ifm : [ 1 = BN(brun), 2 = WH(blanc), 3 = BU(bleu), 4 = BK(noir) ]

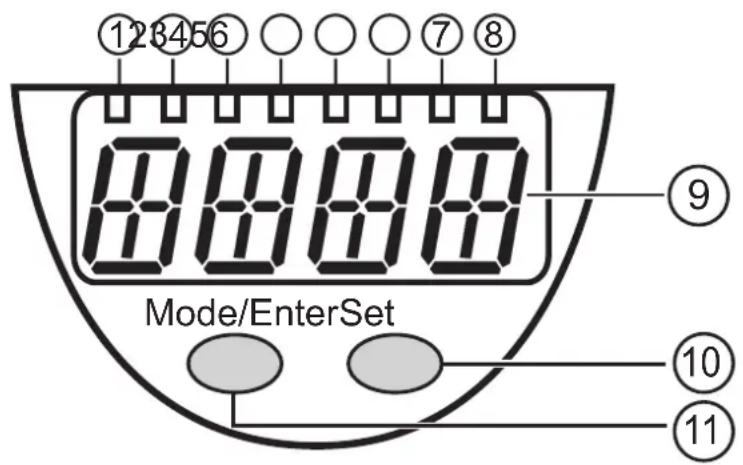

7 Éléments de service et d'indication

1 à 8 : LED indicatrices

- LED 1 : Température actuelle en °C. - LED 2 : Température actuelle en °F. - LED 8 : État de commutation sortie 1.

9: Affichage alphanumeric, 4 digits

- Affichage de la température actuelle du système. - Affichage des paramètres et valeurs de paramètres.

10: Bouton Set

- Réglage des valeurs de paramètres (en continue en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).

11: Bouton Mode/Enter

- Sélection des paramètres et confirmation des valeurs de paramètres.

8.2 Explication du menu

SP1/rP1 Valeur limite supérieure / inférieure pour la température du système à laquelle OUT1 commute.

OU1 Fonction de sortie pour OUT1 : Signal de commutation pour les valeurs limites de température : fonction hystérisis [H ..] ou fonction fenêtre [F ..], soit en normalément ouvert [. no] soit en normalement fermé [. nc]

OU2 Fonction de sortie pour OUT2 : Signal analogique : 4...20 mA [I] ou 0...10 V [U].

ASP Valeur initiale analogue pour la température.

AEP Valeur finale analogue pour la température.

EF Fonctions étendues /accès au niveau de menu 2.

HI Mémoire valeur maximum pour la température du système.

LO Mémoire valeur minimum pour la température du système.

COF Calibrage du point zéro.

dS1 Temporisation à l'enclenchement pour OUT1.

dr1 Temporisation au déclenchement pour OUT1.

FOU1 Comportement de la sortie 1 en cas d'un défaut interne.

FOU2 Comportement de la sortie 2 en cas d'un défaut interne.

P-n Logique de commutation pour OUT1 : PNP ou NPN.

diS Fréquence de rafraîchissement et orientation de l'affichage.

Uni Unité de mesure pour la température du système.

rES Récupérer les réglages de base effectués en usine.

9 Paramétrage

Pendant le paramétrage, l'appareil reste en mode de fonctionnement. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé.

9.1 Paramétrage général

Chaque paramétrage se fait en 3 étapes :

1	Sélectionner le paramètre ► Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaïte soit affchéé.	ModeEnterSet SP1
2	Régler la valeur du paramètre Appuyer sur [Set] et le maintainir appuyé. > La valeur actuelle du réglage clignotependant 5 s. >Après 5 s : la valeur régée est modifiée : soit en pas à pas en appuyant plusieurs fois sur le bouton-poussoir,soit en le maintainant appuyé.	ModeEnterSet 700 ↓ 800
	Les valeurs numériques sont incrémentées. Pour réduire la valeur : laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum.
3	Valider la valeur du paramètre ► Appuyer brièvement sur [Mode/Enter]. >Le paramètre est indiqué de nouveau. La nouvelle valeur régée est mémorisée.	ModeEnterSet SP1
Réglage d'autres paramètres ► Reconcencer par l'étape 1.
Terminer le paramétrage ► Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit indiquée, ou attendre 15 s. > L'appareil se remet en mode de fonctionnement.

• Si [SLoc] est affiché lorsque l'on essaie de changer une valeur des paramètres, c'est que le capteur est verrouillé via le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.
• En cas de paramétrage via l'interface utiliser du programme ifm Container, les valeurs peuvent être saisies directement dans les champs définis.
• Pour le paramétrage IO-Link → listes de paramétrage spécifique à l'appareil sous : www. ifm. com → Select your country → Fiche technique :
• Changement du niveau de menu 1 au niveau de menu 2 :

• Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit affché.. Si le sous-menu est protégé par un code d'accès, [Cod1] clignote sur l'affichage. • Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que le numéro de code valable apparaisse. • Appuyer brièvement sur [Mode/Enter]. Livraison par ifm electronic : sans restric-tion d'accès.	ModeEnterSet EF
• Appuyer brièvement sur [Set]. • Le premier paramètre du sous-menue est affché (ici : [HI]).	ModeEnterSet HI
Avec l'interface utilisateur du programme ifm Container : • Activer le bouton [EF]. Si le niveau de menu 2 est protégé par un code d'accès, le champ de saisie pour le numéro de code est activé. • Saisir le numéro de code valable.

• Verrouillage / déverrouillage :

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

S'assurer que l'appareil est en mode de fonctionnement normal. Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [Loc] est affché.	ModeEnterSet 10s Loc
Durant le fonctionnement : [Loc] est affché brioivement si l'on essaire de changer les valeurs des paramètres.
Pourdéverrouiller : Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [uLoc] est affché.	ModeEnterSet 10s ULOC

• Timeout:

Si lors du changement d'un paramètre aucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

9.2 Configuration de l'affichage (option)

► Sélectionner [Uni] et régler l'unité de mesure : [°C] ou [°F].

Umm

► Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage : - [d1]: Rafraîchissement de la valeur mesurée toutes les 50 ms. - [d2]: Rafraîchissement de la valeur mesurée toutes les 200 ms. - [d3]: Rafraîchissement de la valeur mesurée toutes les 600 ms. - [rd1], [rd2], [rd3]: Affichage comme d1, d2, d3 ; tourné de 180°. - [OFF]: L'affichage est désactivé en mode de fonctionnement.

di 5

9.3.1 Réglage de la fonction de sortie

► Sélectionner [OU1] et régler la fonction : - [Hno] = Fonction hystérésis / normalement ouvert. - [Hnc] = Fonction hystérésis / normalement fermé. - [Fno] = Fonction fenêtre / normalement ouvert. - [Fnc] = Fonction fenêtre / normalement fermé.

OU 1

9.3.2 Réglage des seuils de commutation

► Sélectionner [SP1] et régler la valeur à laquelle la sortie commute.	SP1
► Sélectionner [rP1] et régler la valeur à laquelle la sortie est désactivée. rP1 est toujours inférieur à SP1. Seules des valeurs inférieures à SP1 sont acceptées.	r-P1

9.4.1 Réglage de la fonction de sortie

• Sélectionner [OU2] et régler la fonction : - [I] = un signal de courant proportionnel à la température (4...20 mA); - [U] = un signal de tension proportionnel à la température (0...10 V).

OU2

9.4.2 Mise à l'échelle de la valeur analogue

► Sélectionner [ASP] et régler la valeur mesurée à laquelle 4 mA / 0 V sont fournis.	ASP
► Sélectionner [AEP] et régler la valeur mesurée à laquelle 20 mA / 10 V sont fournis. Distance minimale entre ASP et AEP = 5 K.	AEP

9.5.1 Calibrage du point zéro

Sélectionner [COF] et régler la valeur. Plage de réglage : -10,0...10,0 °C en pas de 0,1 °C. -18,0... 18,0 °F en pas de 0,1° F.

La valeur mesurée interne "0" est décalée de cette valeur.

9.5.2 Réglage de la temporisation pour OUT1

[dS1] = temporisation à l'enclenchement / [dr1] = temporisation au déclenchement

• Sélectionner [dS1] ou [dr1] et saisir une valeur entre 0,1 et 50 s (à 0,0 la temporisation n'est pas active)

9.5.3 Réglage du comportement des sorties en cas de default

Sélectionner [FOU1] et régler la valeur :

• [ON] = sortie 1 commutée en cas de défaut.
• [OFF] = sortie 1 désactivée en cas de défaut.

Sélectionner [FOU2] et régler la valeur :

• [On] = Le signal analogique atteint la valeur maximale (21,0mA / 10,6V).
• [OFF] = Le signal analogique passé à la valeur minimale (3.5mA / 0V).

9.5.4 Réglage de la logique de commutation pour OUT1

Sélectionner [P-n], régler [PnP] ou [nPn].

9.6.1 Lecture des valeurs min. et max. pour la température du système

Sélectionner [HI] ou [LO], appuyer brièvement sur [Set].

[HI] = valeur max., [LO] = valeur min.

Effacer la mémoire :

Sélectionner [HI] ou [LO].

• Appuyer sur [Set] et le maintenir appuyé jusqu'à ce que [-----] soit affiché.

Appuyer brièvement sur [Mode/Enter].

9.6.2 Restaurer les réglages usine

Sélectionner [RES].

Appuyer sur [Set] et le maintenir appuyé jusqu'à ce que [----] soit affiché. Appuyer brièvement sur [Mode/Enter].

Il est utile que vous notiez vos règles avant d'exécuter la fonction ( 13 Réglage usine).

10 Fonctionnement

Après la mise sous tension, l'appareil se trouve en mode Run (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres régés.

Affichages de fonctionnement → Chapitre 7 Éléments de service et d'indication

10.1 Lecture des valeurs paramétrées

Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affiché. Appuyer brièvement sur [Set].

L'appareil affiche la valeur de paramètre correspondante pendant 15 s. Après 15 s supplémentaires, il se remet en mode Run.

10.2 Messages d'erreur

[OL] Température trop élevé (la température dépasse de 3 % la valeur finale de l'étendue de mesure).

[UL] Température trop BASSE (la température est en-dessous de 10 % de la valeur finale de l'étendue de mesure).

[Err] Zone de détction dépassée (T < -60°C ou T > +160°C).

[SC1] Court-circuit de OUT1. La sortie est désactivée tant que le court-circuit existe.

[Loc] Boutons de réglage de l'appareil verrouillés, modification des paramètres refusée.

[SLoc] Le capteur est verrouillé via le logiciel, modification des paramètres refusée.

[PARA] Valeur de réglage d'un paramètre en dehors des valeurs valables → l'appareil n'est pas opérationnel. Le défaut peut se produit avec le paramétrage IO-Link. Si un paramètre régèle de manière non valable est appelé, [PARA] est affchéé au lieu de la valeur du paramètre.

Les messages Err, PARA et SC1 sont affichés même si l'afficheur est désactivé.

Le comportement des sorties en cas de défaut de paramétrage [PARA]:

	OUT1 OUT2
Réglage non valable [OU1] / [OU2] DESACTIVEE Valeur analogue 0 V
Réglage non valable [FOU1] / [FOU2]	DESACTIVEE	Valeur analogue 0 V
Réglage non valable [P-n]	DESACTIVEE	selon réglage [FOU2]
Réglage non valable d'autres paramètres	selon réglage [FOU1]	selon réglage [FOU2]

Comportement de la sortie analogique en cas de défaut [Err], [OL], [UL]:

En-dessous de l'étendue de mesure réglée	→ Chute linéaire du signal de courant jusqu'à 3,8 mA; le signal de tension reste à 0 V.
Au-dessus de l'étendue de mesure réglée	→ Augmentation linéaire du signal analogique à 20,5 mA / 10,3 V.
Si la valeur est inférieure ou supérieure à la zone de détention (T < -60°C ou T > +160°C)	→ Message d'erreur [Err]; signal analogique selon réglage [FOU2].

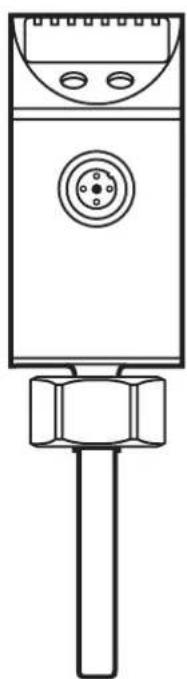

11 Schéma d'encombrement

Dimensions en mm

1: Affichage 2: LED 3: Bouton de programmation 4: Filetage intérieur M18x1,5

12 Données techniques

Etendue de mesure [°C / °F]	-40...150 / -40...302
Interface de communication	IO-Link 1.0
Débit de transmission [kBAUD]	38,4
Tension d'alimentation [V]	18...32 DC
Courant de sortie [mA]	250
Protection courts-circuits (pulsée) protection inversion de polarité / protection surcharges Chien de garde intégré	< 2
Chute de tension [V]	< 2
Consommation [mA]	< 50
Sortie analogique	4 ... 20 mA / 0 ... 10 V
Charge maxi sortie de courant [Ω]	(Ualim - 10 V) x 50
Charge mini avec sortie de tension [Ω]	2000
Élement de mesure	1 x Pt 1000, selon DIN EN 60751, classe B
Temps de réponse dynamique T05 / T09 [s]	1 / 3 (selon DIN EN 60751)
Precision
- sortie de commutation [K]	± 0,3
- sortie analogue [K]	± 0,3
- affichage [K]	± 0,3
Résolution
- sortie de commutation [K]	0,1
- sortie analogue [K]	< 0,1
- affichage [K]	0,1
Matières du boîtier	inox (1.4301 / 304) ; EPDM/X (Santoprene) ; copolymère PC ; PBT (Pocan) ; FPM (Viton) ; PA
Matières en contact avec le fluide	inox (1.4404 / 316L); joint torque : FPM 8 x 1,5 gr 80° Shore A
Température ambiente [°C]	-25...70
Température de stockage [°C]	-40...85
Tenue en pression [bar]	300
Indice de protection	IP 67
Classe de protection	III
Tenue aux chocs [g]	50 (DIN / IEC 68-2-27, 11 ms)
Tenue aux vibrations [g]	20 (DIN / IEC 68-2-6, 10 - 2000 Hz)
CEM EN 61000-4-2 Décharges électrostatiques :	4 kV CD / 8 kV AD
EN 61000-4-3 rayonnement HF :	10 V/m
EN 61000-4-4 transitoires en salves :	2 kV
EN 61000-4-5 ondes de chic :	1 kV
EN 61000-4-6 parasites HF conduits par le cable :	10 V

12.1 Plages de réglage

TEMP	SP1 rP1 A&P AEP								ΔT
	min. max. min.	max. min.	max. min.	max. min.	max. max.
°C -39,8 150,0	-40,0 149	,8 -40,0	145,0 -35	0 150,0 0,1
°F -39,6 302,0	-40,0 301	,6 -40,0	293,0 -31	0 302,0 0,1

ΔT = increments

13 Réglage usine

	Réglage usine Réglage utiliser
SP1 60,0
rP1 50,0
OU1 Hno
OU2 I
ASP -40,0
AEP 150,0
COF 0,0
dS1	0,0
dr1	0,0
FOU1	OFF
FOU2	OFF
P-n PnP
diS	d2
Uni	°C

Informations supplémentaires sur notre site web à www.ifm.com
