II5697 - Capteur inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif
Marque	IFM
Modèle	II5697
Catégorie	Détecteur inductif
Fonction principale	Détection sans contact de métaux avec signal de commutation
Portée nominale (Sn)	Voir l'étiquette (valeur définie avec acier 37)
Montage	Encastrable ou non encastré selon l'étiquette
Zone de dégagement	Autour de la face active pour montage sur bâti métallique (voir fig. 2)
Distances minimales entre détecteurs	Respecter les distances selon fig. 3 et 4
Tension d'alimentation	Selon étiquette (exemple : 24 V avec condensateur de 1000 µF si non stabilisée)
Raccordement électrique	Mettre hors tension avant raccordement ; câble >30 m : séparé des sources parasites ou blindé
Courant de sortie	Respecter les valeurs min/max ; éviter charges capacitives directes
Charges inductives	Utiliser un circuit RC en parallèle (fig. 7)
Détecteurs 2 fils	Charge trop faible : ajouter une résistance en parallèle (fig. 8)
Montage en série	Tenir compte de la chute de tension de chaque appareil
Montage en parallèle	Éviter pour les 2 fils (sauf cas exceptionnel, vérifier fonctionnement)
Consignes de sécurité	Couper l'alimentation avant tout raccordement
Température de fonctionnement	Non spécifiée dans la notice

FOIRE AUX QUESTIONS - II5697 IFM

Quelle est la portée de détection du capteur inductif IFM II5697 ?

La portée nominale (Sn) est indiquée sur l'étiquette du capteur. Elle est mesurée avec une cible en acier 37. Pour d'autres métaux, la portée peut être inférieure.

Comment monter le capteur inductif II5697 ?

Le montage peut être encastré ou non encastré selon l'étiquette (Sn = Xmm f ou nf). Respectez une zone de dégagement autour de la face active (fig. 2) et les distances minimales entre plusieurs détecteurs (fig. 3, 4).

Quelle tension d'alimentation utiliser pour le II5697 ?

La tension d'alimentation doit correspondre aux valeurs indiquées sur l'étiquette. Si la tension n'est pas stabilisée, il est recommandé de raccorder un condensateur (par ex. 1000 µF, 50 V pour 24 V).

Comment raccorder le capteur inductif II5697 ?

Mettez l'installation hors tension avant le raccordement. Si le câble dépasse 30 m et les fils sont supérieurs à 0,5 mm², installez-le séparément des sources parasites ou utilisez un câble blindé. Raccordez la charge avant la mise sous tension.

Quelles sont les précautions à prendre avec les charges inductives ?

Pour les charges inductives, montez un circuit RC en parallèle à la charge (fig. 7). Ne raccordez pas de charges à faible résistance (comme des lampes) directement au détecteur ; utilisez un relais (fig. 6).

Que faire si le capteur 2 fils ne fonctionne pas correctement ?

Si la charge est trop faible, cela peut causer un mauvais fonctionnement. Montez une résistance en parallèle sur la charge (fig. 8).

Peut-on monter plusieurs capteurs II5697 en série ou en parallèle ?

En série, tenez compte de la chute de tension de chaque appareil. Le montage en parallèle d'appareils 2 fils est à éviter sauf cas exceptionnel ; vérifiez le bon fonctionnement (fig. 9).

Quelle est la fonction principale du capteur inductif IFM II5697 ?

Le détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation.

Comment nettoyer le capteur inductif II5697 ?

La notice ne mentionne pas de procédure de nettoyage spécifique. Essuyez délicatement avec un chiffon sec si nécessaire.

Où trouver la notice complète du IFM II5697 ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

MODE D'EMPLOI II5697 IFM

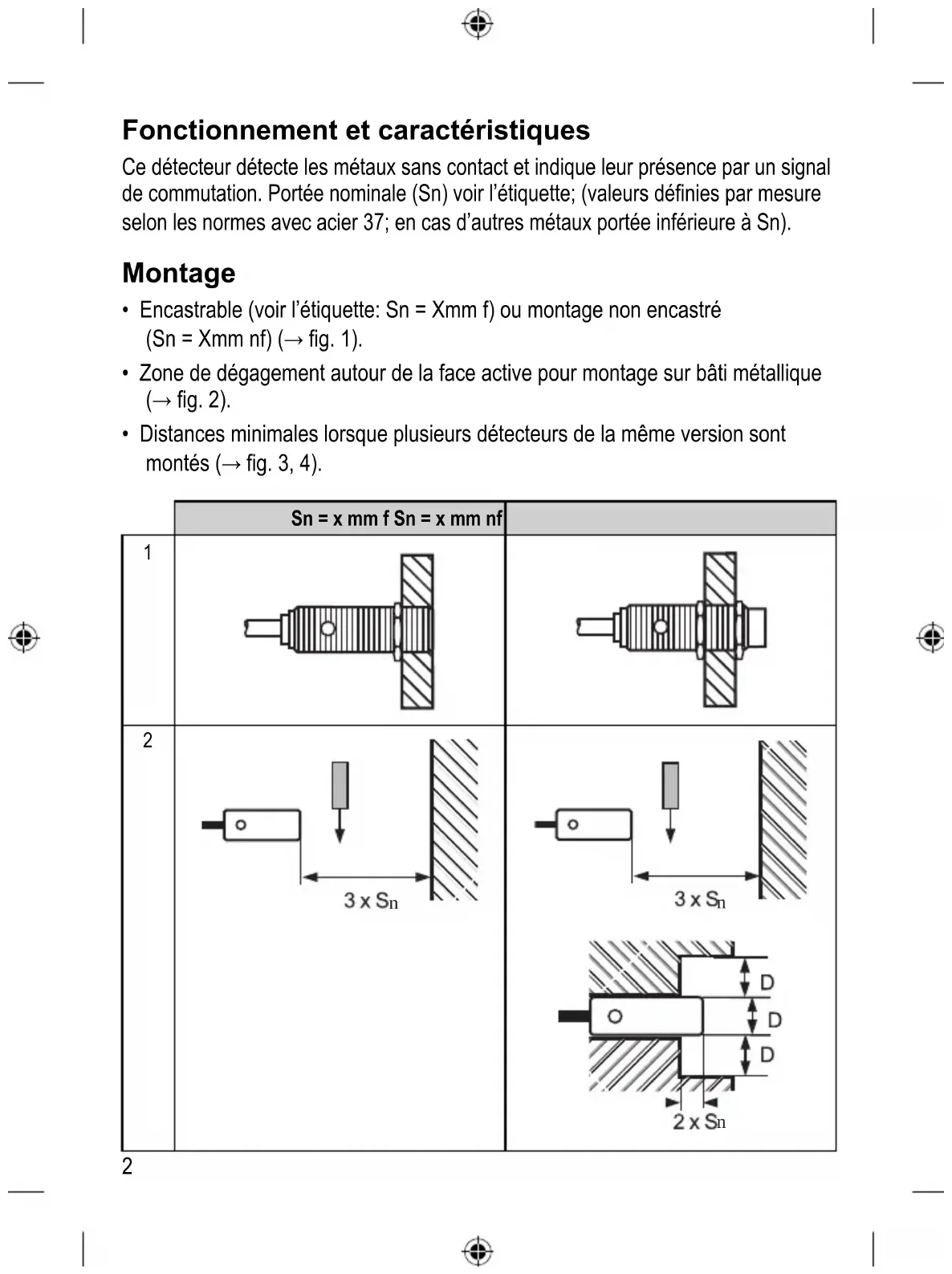

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) voir l'étiquette; (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à Sn).

Montage

• Encastrable (voir l'étiquette: Sn = Xmm f) ou montage non encastré (Sn = Xmm nf) (→ fig. 1).
• Zone de dégagement autour de la face active pour montage sur bâti métallique (→ fig. 2).

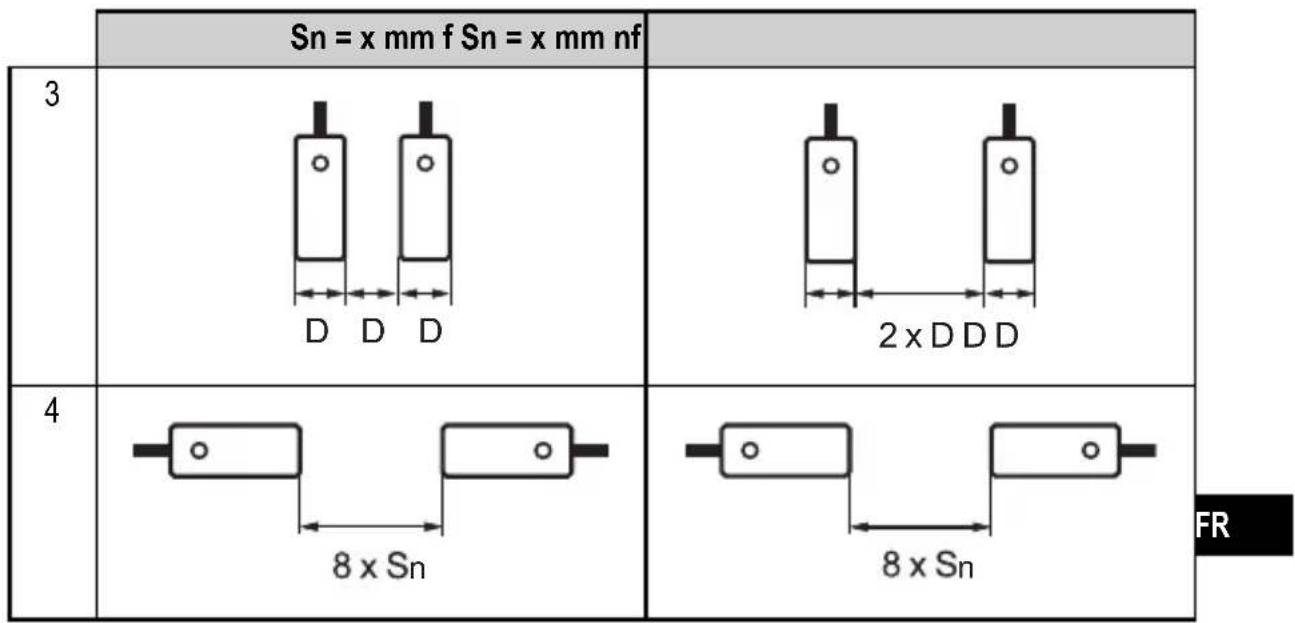

• Distances minimales lorsque plusieurs détecteurs de la même version sont montés (→ fig. 3, 4).

Sn = x mm f Sn = x mm nf
1
2

Raccordement électrique

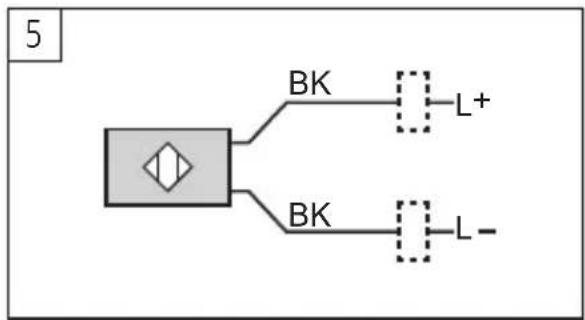

• Mettre l'installation hors tension avant le raccordement d'appareil (→ fig. 5).

• Si le câble est d'une longueur supérieure à 30 m et si les fils sont supérieurs à 0,5mm², le câble devra être installé séparément des sources parasites (à une distance d'env. 50 cm) ou un câble blindé devra être utilisé. Raccorder la charge avant la mise sous tension.
• Les valeurs d'intensité de courant / courant de sortie minimum doivent être respectées.
• Si des charges capacitives sont utilisées, il faut s'assurer que le courant de sortie à l'appel n'est pas dépassé.

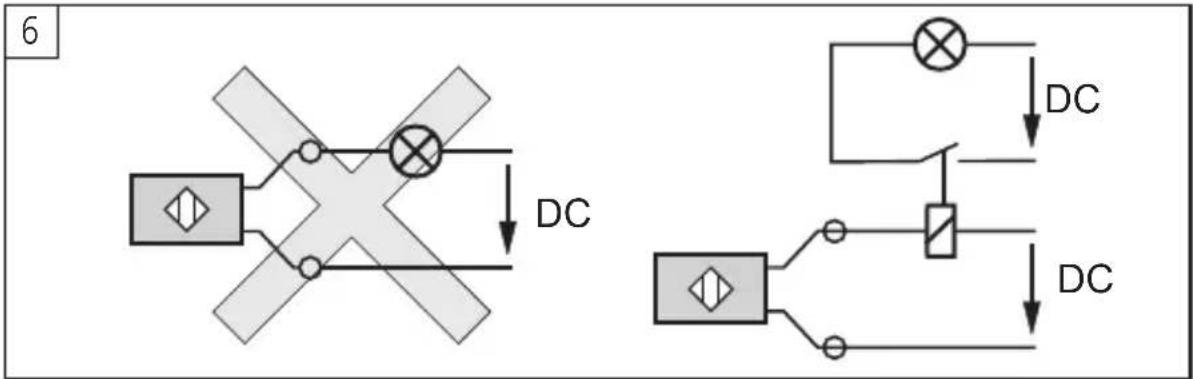

Ne pas raccorder des charges d'une faible résistance (par ex. lampes) directement à un détecteur. Commuter ces charges via un relais ( fig. 6):

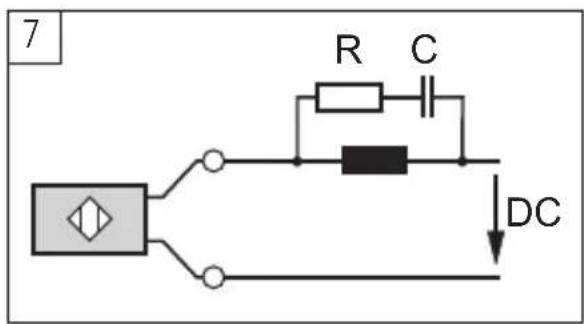

Pour les charges inductives, un circuit RC doit être monté en parallèle à la charge ( fig. 7).

Pour les détecteurs 2 fils, une charge trop faible peut causer un mauvais fonctionnement. Dans ce cas, une résistance doit être montée en parallèle sur la charge ( fig. 8).

• En cas de montage en série, la chute de tension de chaque appareil doit être prise en compte.
• Eviter le montage en parallèle des appareils 2 fils (à utiliser uniquement dans les cas exceptionnels, vérifier le bon fonctionnement, → fig. 9):

La tension d'alimentation doit correspondre aux valeurs indiquées sur l'étiquette. Si elle n'est pas stabilisée, un condensateur devrait être raccordé (à 24 V et 1 A par exemple un condensateur de 1000~ F, 50 V, → fig. 10):
